El Bently Nevada 330104-00-20-15-12-05 es el sensor de proximidad primario 330104 utilizado para ejecutar el procesamiento de desplazamiento de corrientes de Foucault sin contacto en plataformas 3300 XL de 8 mm. El conjunto de la sonda canaliza campos de radiofrecuencia (RF) de alta frecuencia para detectar pequeñas distancias entre la punta del sensor y el objetivo de la máquina giratoria observada.

Perfiles mecánicos y eléctricos

Escalado de sonda de corrientes de Foucault y calibración de dinámica de rotor

El 330104-00-20-15-12-05 requiere una calibración estricta que coincida con las configuraciones de escala de la sonda de corrientes de Foucault para garantizar una linealidad ininterrumpida en la ventana de seguimiento de 80 mils. La validación manual de la tensión del entrehierro (objetivos de -10 VCC) debe verificarse durante la parada de la máquina para alinear la cara del sensor dentro del centro de la pendiente de tensión calibrada. El mantenimiento del ajuste estructural sobre el bucle eléctrico de 1,0 metro protege las líneas de recopilación de datos de la degradación de la impedancia, optimizando la supresión de la diafonía dentro de las carcasas de cojinetes de película fluida abarrotadas donde se producen densas observaciones de la dinámica del rotor.

Consultas técnicas y revisión de ingeniería

P: ¿Qué dimensiones estructurales se definen por la secuencia de sufijo de esta sonda?

R: Los códigos de opción específicos indican configuraciones físicas: 00 denota una longitud de caja completamente roscada de 0,0 pulgadas, 20 indica una longitud total de caja de 2,0 pulgadas, 15 especifica una longitud de sistema de 1,0 metro (3,3 pies), 12 establece un conector coaxial en miniatura con protección contra fugas de fluidos, y 05 invoca la matriz de aprobación múltiple de áreas peligrosas.

P: ¿Se puede extender esta sonda de 1,0 metro utilizando un cable coaxial estándar no calibrado?

R: No. La capacitancia total de la línea de transmisión altera la frecuencia del oscilador. Un cable de extensión debe coincidir con precisión para lograr la longitud del sistema de 5,0 metros o 9,0 metros designada por el sensor Proximitor 3300 XL específico en uso.

P: ¿Se permite el intercambio en caliente en línea del conector ClickLoc durante el funcionamiento del monitor en vivo?

R: No. Desconectar o unir la interfaz coaxial en miniatura mientras el circuito del controlador está energizado puede causar descargas estáticas que averían la tarjeta del rack TSI principal. Aísle siempre la alimentación antes de acoplar los conectores.

Protocolos de montaje de componentes de campo

• Confirme que la pista de la máquina host esté apagada y estática antes de intentar insertar la sonda.

• Mantenga estrictas distancias de seguridad alrededor de la punta de la sonda de 8 mm para evitar interferencias de carga lateral de las paredes de los soportes mecánicos adyacentes.

• Evite exceder los valores máximos de torsión de instalación estructural especificados para roscas 3/8-24 UNF durante el bloqueo de la contratuerca.

• Utilice anillos de protección de conductos flexibles especializados sobre los segmentos de cable expuestos para mitigar los peligros de rozamiento o aplastamiento mecánico.

• Sujete la trayectoria de tierra del blindaje exterior del enlace del cable de extensión a la barra colectora de tierra de cobre principal dentro del recipiente de la caja de conexiones.

Contenido del kit de materiales

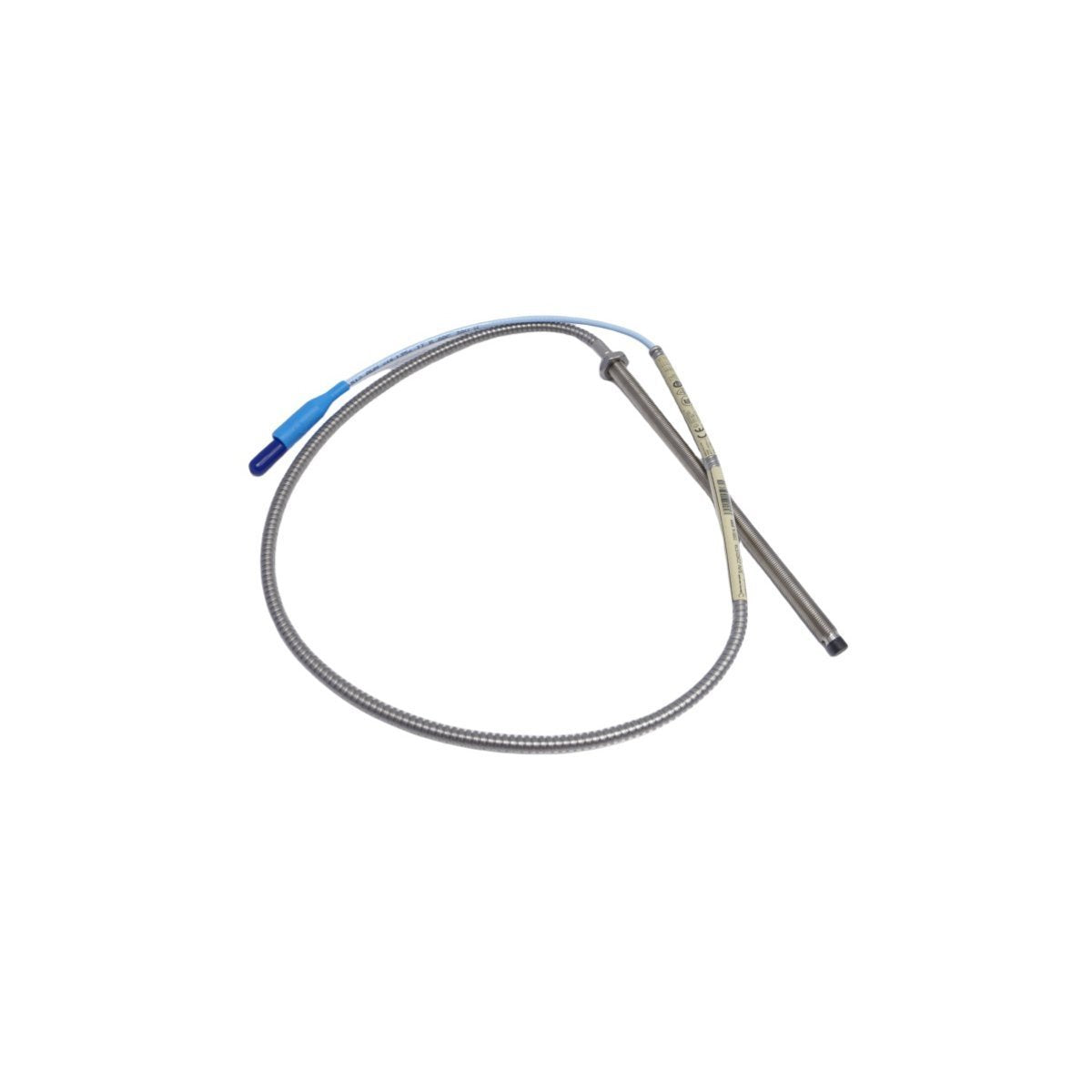

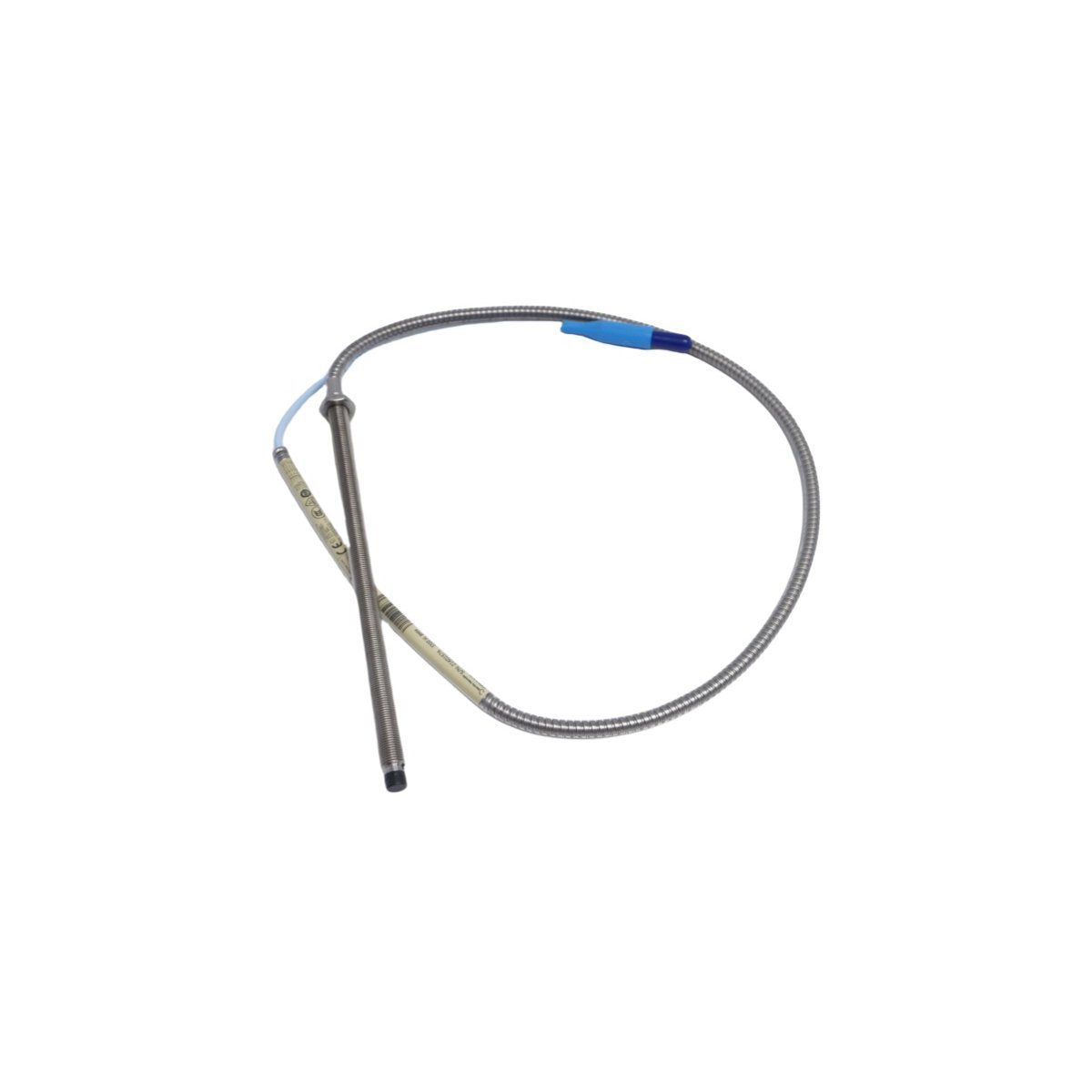

• 1 x conjunto de sonda de proximidad 330104-00-20-15-12-05

• 2 x contratuercas hexagonales de latón (rosca 3/8-24)

• 1 x funda protectora para conector ClickLoc

Embalaje y procesamiento de carga

Los componentes se sellan dentro de un embalaje industrial antiestático de alta durabilidad para anular los peligros de la electricidad estática durante el tránsito. Los programas de seguimiento estándar verifican la llegada dentro de 2 a 7 días cuando el pago se completa utilizando los servicios de transporte aéreo exprés premium de DHL/FEDEX/UPS.
