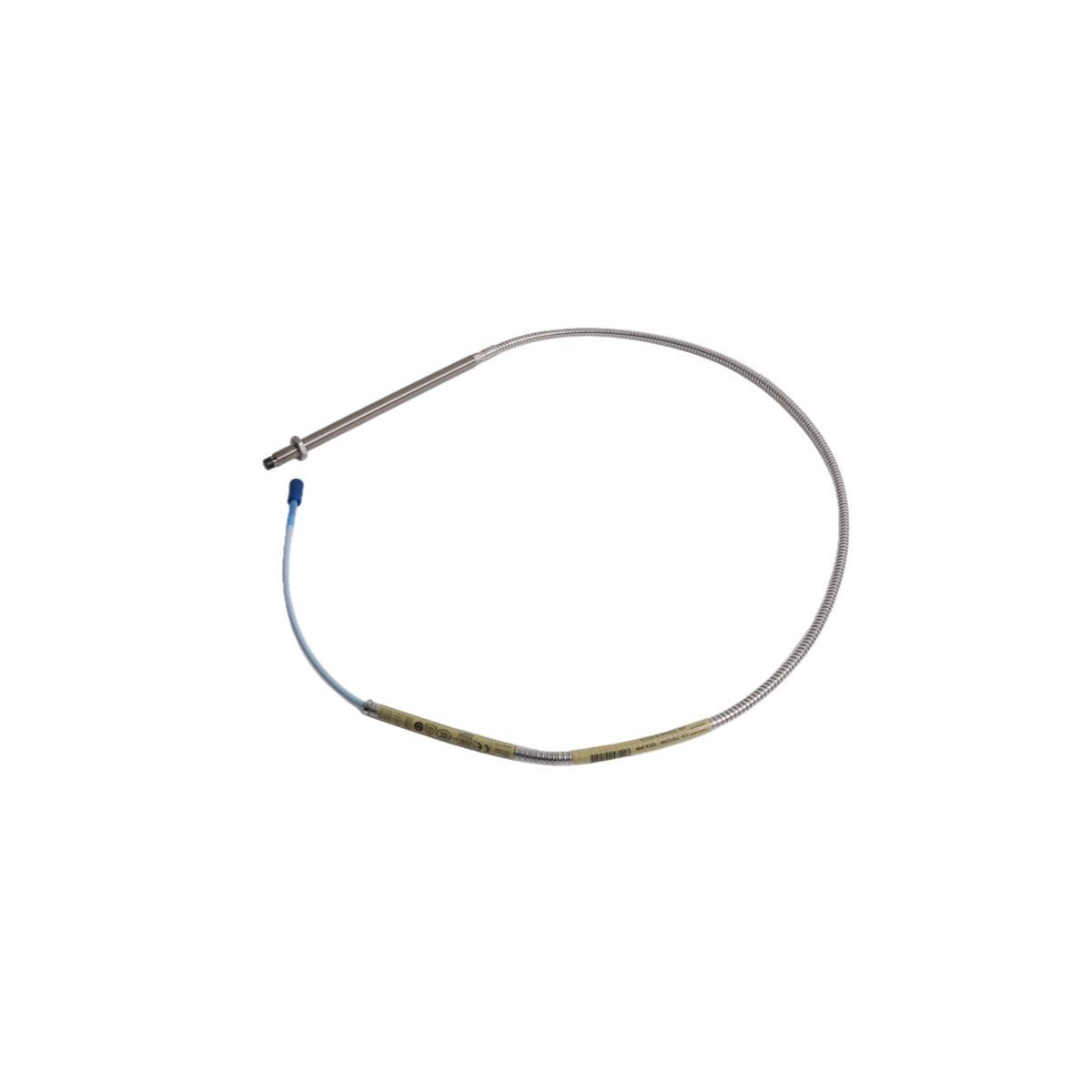

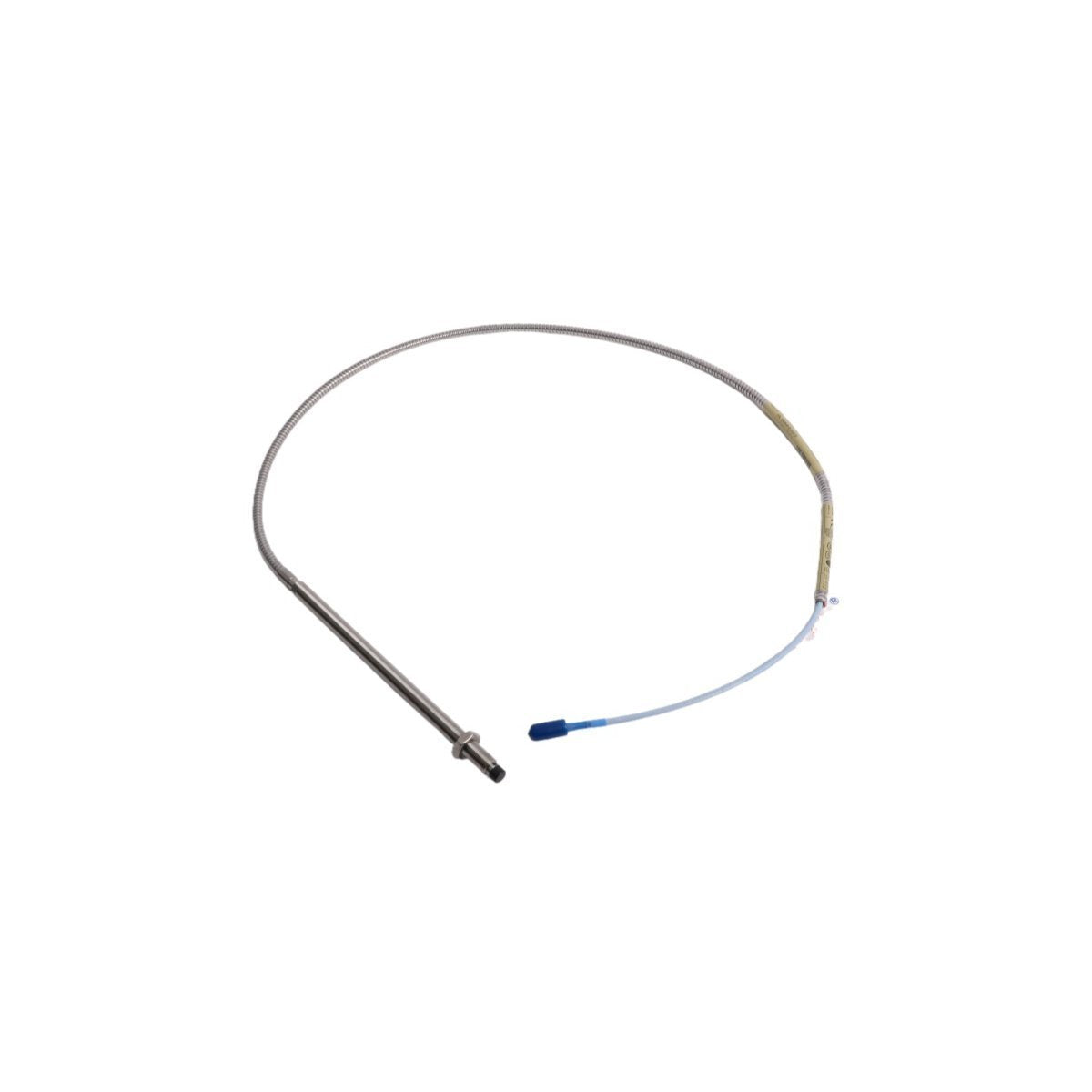

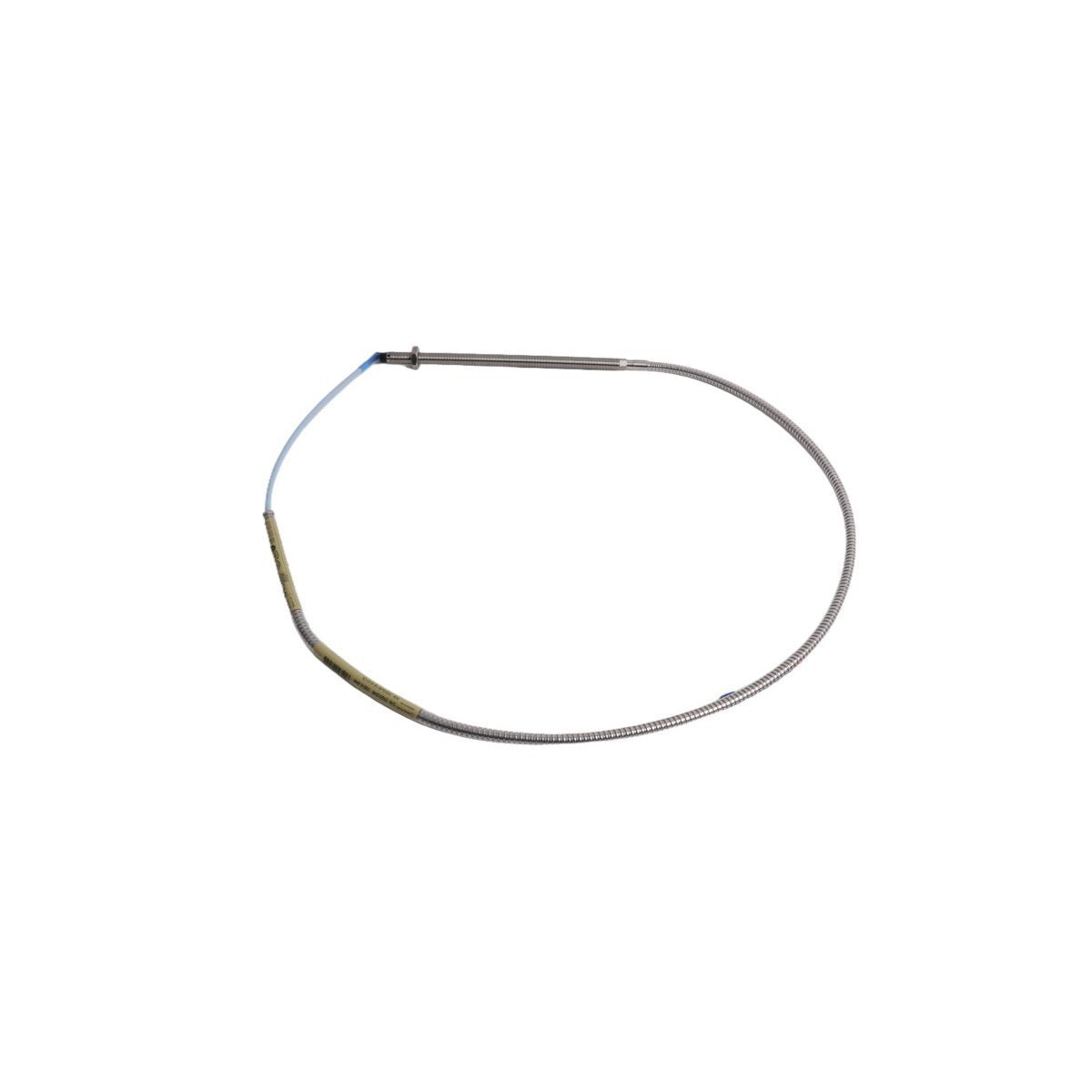

La Bently Nevada 330104-00-17-90-02-CN, también catalogada como la Sonda de Proximidad 330104, funciona como un componente de hardware dedicado para la medición de vibraciones y desplazamientos sin contacto dentro de los sistemas de monitoreo de la dinámica del rotor.

Matriz de configuración

El número de pieza 330104-00-17-90-02-CN identifica una configuración específica del sistema transductor 3300 XL de 8 mm:

• 330104: Sonda de proximidad de 8 mm

• 00: Longitud sin rosca

• 17: Longitud total de la caja (170 mm)

• 90: Longitud total (9.0 m)

• 02: Opción de conector

• CN: Aprobación de agencia/Estándares específicos del país

Especificaciones de hardware

Características de TSI y dinámica del rotor

La precisión del sistema depende de la escala de la sonda de corrientes de Foucault en relación con el material objetivo. El sistema transductor proporciona una salida lineal proporcional al espacio entre la punta de la sonda y el eje observado. Es necesario validar los objetivos de voltaje de espacio, típicamente centrados en -10 VCC dentro del rango lineal, para garantizar la integridad de la señal. La instalación adecuada debe tener en cuenta la supresión de la diafonía manteniendo un espaciado adecuado entre sondas adyacentes para evitar interferencias electromagnéticas en configuraciones de monitoreo de vibraciones del rotor multicanal.

Pedido y componentes incluidos

• 1 sonda de proximidad 330104

• 1 tapa antipolvo para el conector

• Hoja de datos técnicos y de instalación

Pautas de instalación en campo

• Montaje: Asegúrese de que el cuerpo de la sonda esté asegurado con la contratuerca adecuada para evitar el aflojamiento mecánico debido a la vibración de la máquina.

• Ajuste de espacio: Verifique el voltaje de espacio estático usando un multímetro digital en los terminales de salida del sensor Proximitor antes del arranque de la máquina.

• Conexión a tierra: Asegúrese de que el blindaje de la sonda sea continuo y esté conectado a tierra en el bastidor del sistema de monitoreo para minimizar el ruido eléctrico.

• Espacio libre: Mantenga los espacios libres mínimos desde la punta de la sonda hasta cualquier estructura metálica circundante para evitar indicaciones de señales falsas.

Logística y tránsito

• Tiempo de entrega: 2-7 días una vez finalizado el pago.

• Enviado a través de DHL/FEDEX/UPS.

• Los componentes están sellados en embalajes industriales antiestáticos para mitigar los riesgos de ESD y proporcionar protección mecánica durante el tránsito global.

Preguntas frecuentes técnicas

• ¿Qué materiales objetivo son compatibles? La escala estándar se basa en acero AISI 4140; se requiere calibración específica del material para otras aleaciones.

• ¿Cuál es la sensibilidad de la sonda? La sensibilidad estándar es de 7.87 V/mm (200 mV/mil).

• ¿Con qué frecuencia se debe verificar la calibración? Se recomienda la verificación de la calibración durante las paradas programadas de la máquina o si el voltaje de espacio de referencia se desvía significativamente.

• ¿Puede la sonda operar en entornos peligrosos? Sí, siempre que la sonda, el cable de extensión y el Proximitor se instalen con las barreras de seguridad adecuadas.

• ¿Qué cables de extensión son compatibles? Solo se deben usar cables de extensión 3300 XL que coincidan con la configuración del conector de la sonda para mantener la impedancia del sistema.

• ¿Qué causa la inestabilidad del voltaje de espacio? Las lecturas inestables suelen ser causadas por cables dañados, conectores sueltos o interferencias eléctricas por una conexión a tierra inadecuada.

• ¿Cómo se prueba el estado de la sonda? El estado se verifica mediante comprobaciones de continuidad del cable coaxial y verificando que el voltaje de espacio permanezca dentro del rango de operación lineal esperado.

• ¿Cuál es la vida útil esperada? La vida útil generalmente se define por la integridad mecánica de la punta de la sonda y la durabilidad de la cubierta del cable coaxial bajo estrés térmico y de vibración.
