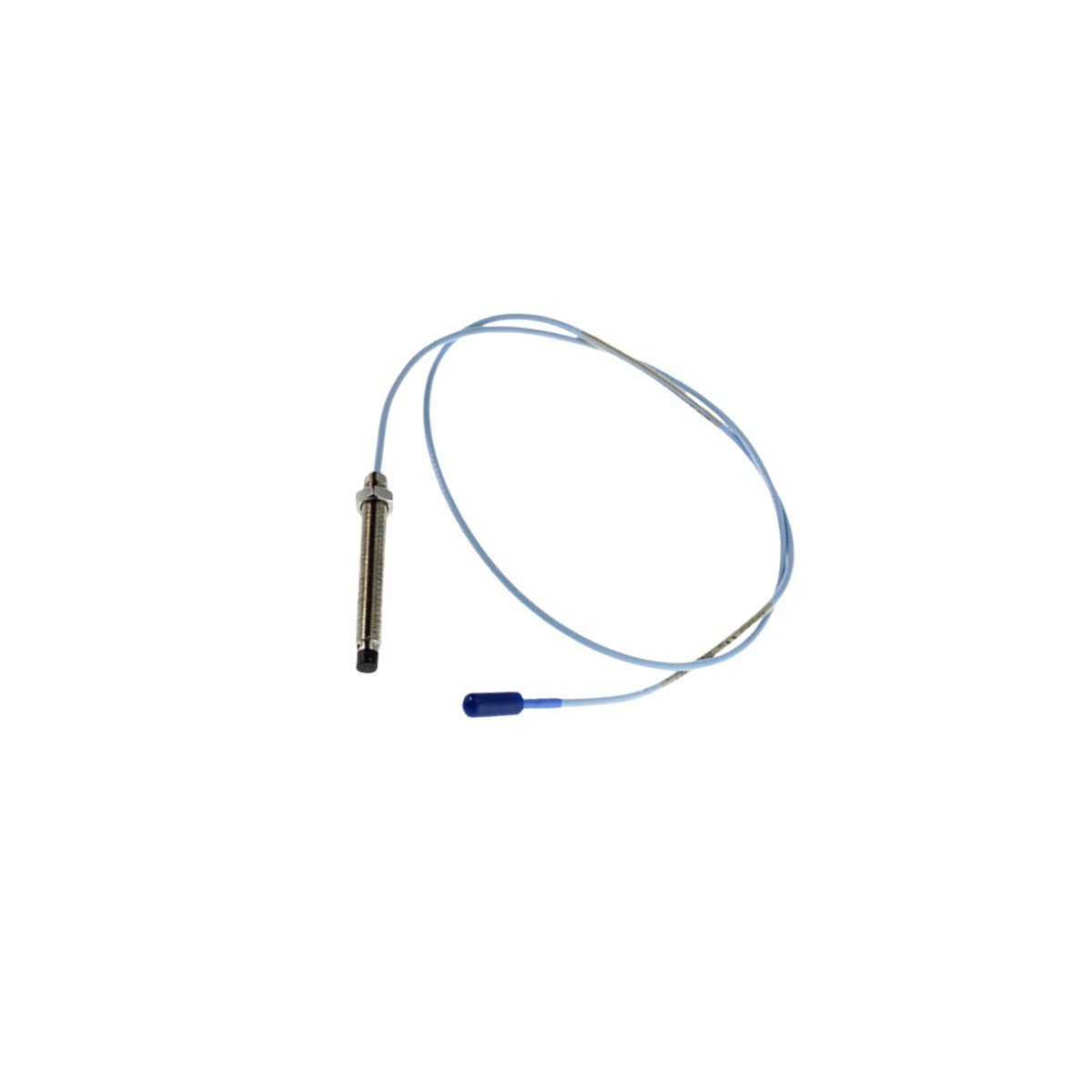

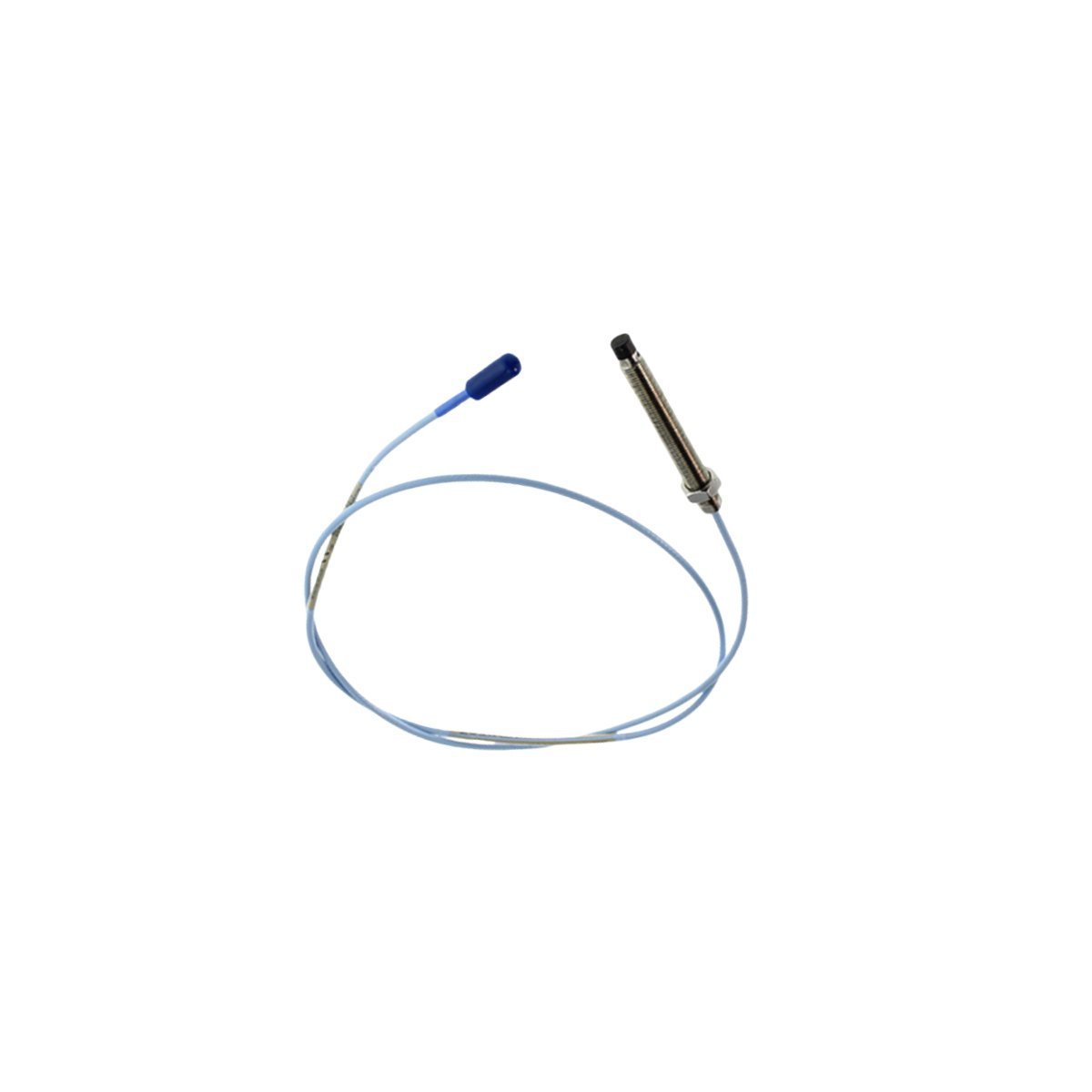

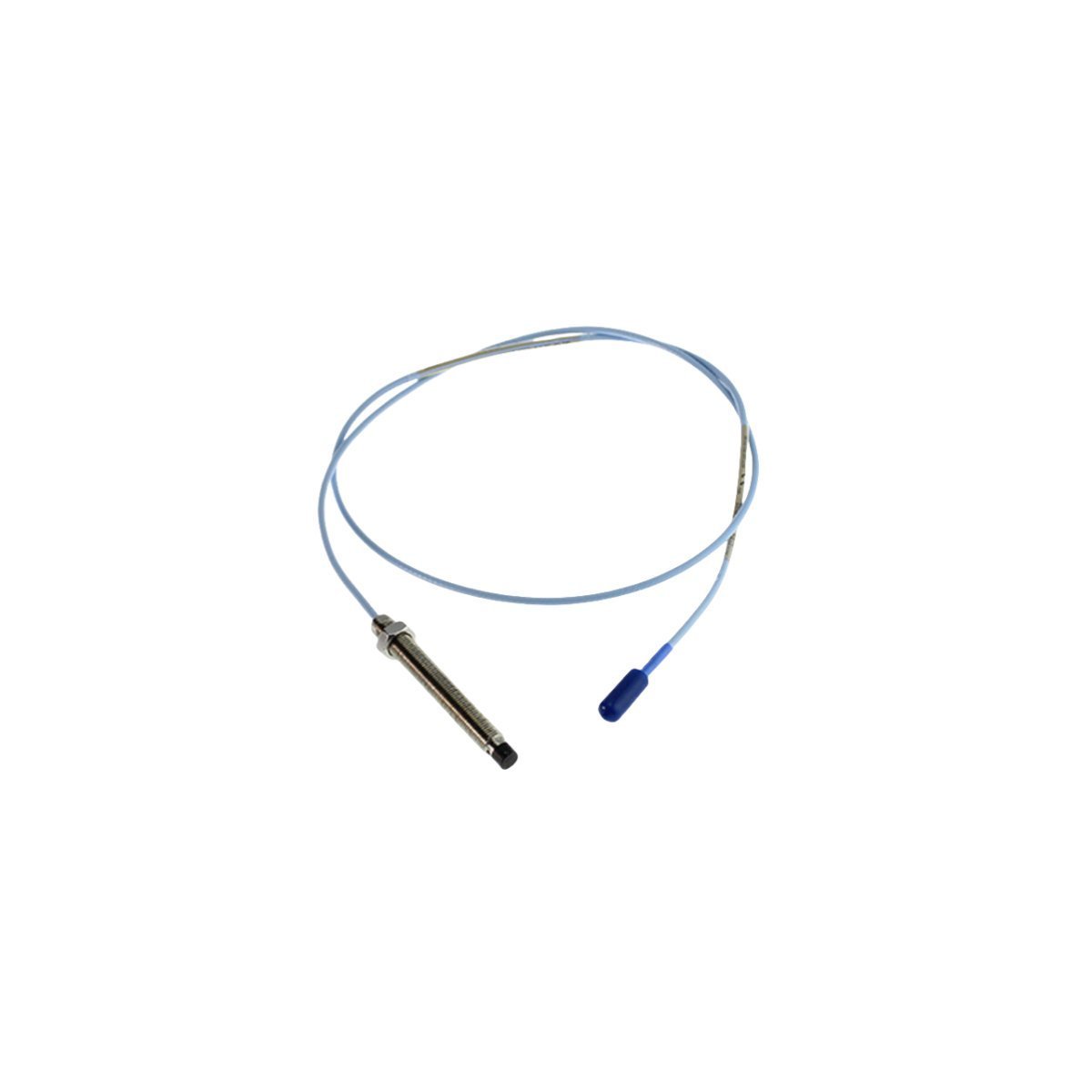

El Bently Nevada 330103-00-21-10-11-CN sirve como cable de extensión principal 330103 utilizado para ejecutar la transmisión de señales entre sondas de proximidad y sistemas de monitoreo en plataformas de la serie 3300 XL.

Desglose de la nomenclatura del modelo

• 330103: Modelo base (cable de extensión)

• 00: Sin armadura

• 21: Longitud total de 2,1 metros

• 10: Kit de protección de conectores incluido

• 11: Conector coaxial en miniatura

• CN: Variante de aprobación de agencia específica del país

Especificaciones de hardware

Integridad de la señal de corrientes parásitas

El 330103-00-21-10-11-CN está diseñado para mantener una impedancia característica constante, lo cual es necesario para la escala de la sonda de corrientes parásitas dentro del sistema transductor 3300 XL. El conjunto garantiza la validación del voltaje del entrehierro, con puntos de funcionamiento objetivo calibrados a -10 VCC en la entrada del monitor. La supresión de la diafonía se mantiene mediante un blindaje de alto rendimiento, lo que permite un monitoreo preciso de la dinámica del rotor sin degradación de la señal.

Información para pedidos

• 1 x cable de extensión 330103-00-21-10-11-CN

• 1 x kit de protección de conectores

• 1 x documentación de seguridad del producto

Directrices de instalación en campo

• Enrutamiento

• Enrute el cable a través de un conducto exclusivo para evitar tensiones mecánicas.

• Mantenga un radio de curvatura mínimo de 25 mm durante la instalación.

• Terminación

• Limpie todas las interfaces del conector coaxial con un limpiador electrónico sin residuos antes de la conexión.

• Verifique la seguridad mecánica del conector ClickLoc para garantizar la continuidad eléctrica.

• Puesta a tierra

• El blindaje del cable debe mantener una trayectoria continua de baja impedancia a la tierra de la carcasa de la máquina para evitar interferencias.

Preguntas frecuentes

• ¿Es compatible este cable con sondas de la serie 3300 no XL?

  Este cable de extensión está sintonizado para la impedancia del sistema 3300 XL. El uso con otras series puede provocar imprecisiones de calibración y lecturas erróneas del entrehierro.

• ¿Se puede modificar la longitud del cable en campo?

  No. El conjunto coaxial está terminado de fábrica con longitudes específicas para mantener una impedancia de 50 ohmios. Cualquier modificación comprometerá la integridad de la señal.

• ¿Por qué hay un kit de protección de conectores?

  El protector proporciona un sellado ambiental en la interfaz del cable, evitando la entrada de aceite y humedad que causa puntos de contacto de alta resistencia.

• ¿Qué significa el voltaje objetivo de -10 VCC?

  Este es el voltaje de entrehierro de funcionamiento requerido para los sistemas de proximidad de Bently Nevada, lo que indica que la sonda está en su posición de cero eléctrico calibrada.

• ¿Cómo debe protegerse el cable?

  El cable se suministra con un blindaje integral. Asegúrese de que este blindaje no se vea comprometido durante la instalación para evitar que el ruido del bucle de tierra entre en la trayectoria de la señal.

• ¿Se puede reparar el cable en campo?

  No. Se utilizan conectores coaxiales moldeados de fábrica para garantizar la consistencia de la impedancia. Los daños en los conectores requieren la sustitución de todo el conjunto de cables.

• ¿Cuál es el impacto de la longitud del cable en la frecuencia?

  La atenuación de la señal aumenta con la longitud, pero para este conjunto de 2,1 m, la respuesta de frecuencia se mantiene plana hasta 10 kHz dentro de las restricciones estándar del bucle del sistema.

• ¿Puede este cable funcionar en entornos de alta temperatura?

  El cable está clasificado para 177 °C. Asegúrese de que el área de instalación no exceda esta clasificación y proteja el cable del contacto directo con fuentes de calor extremas.
