Descripción general del producto

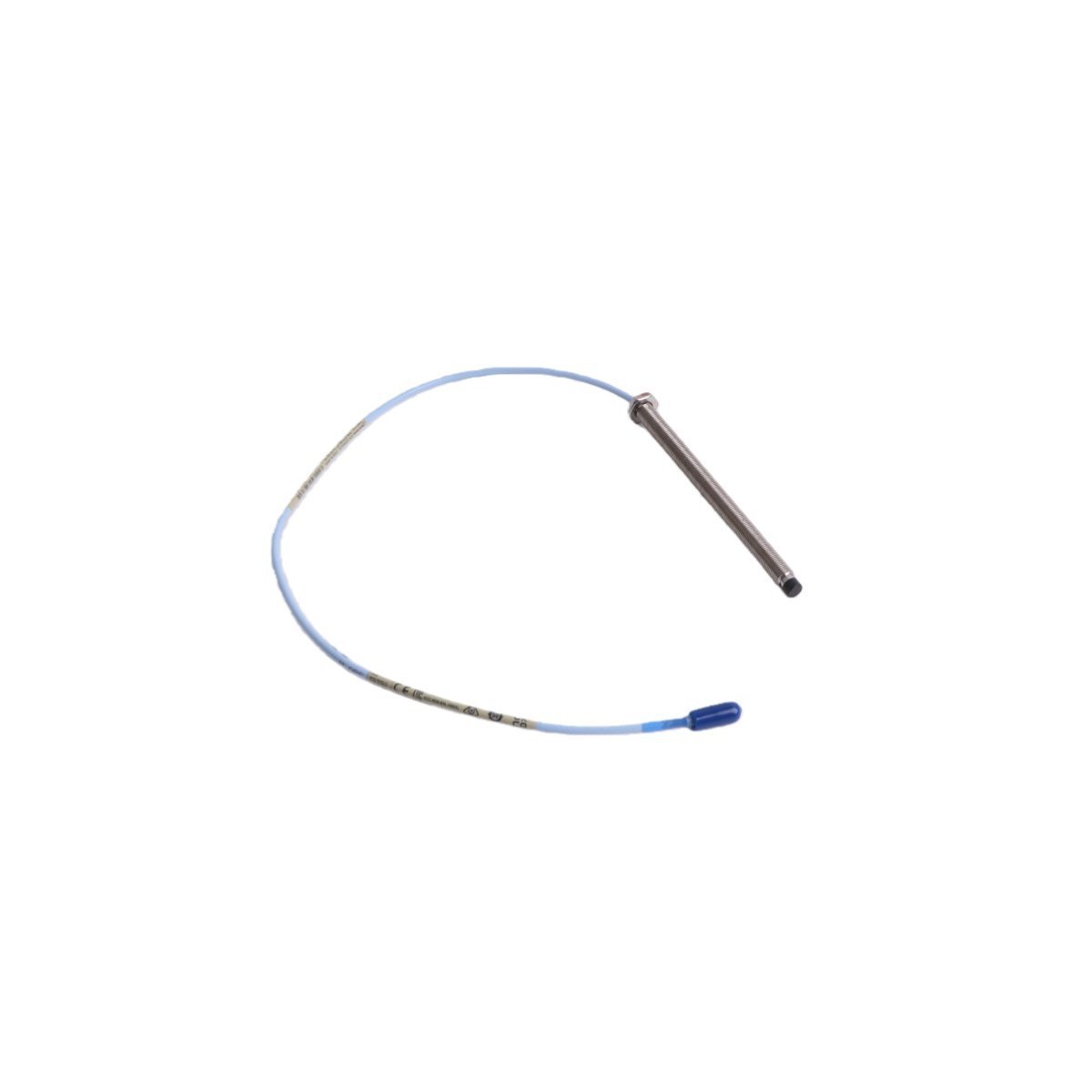

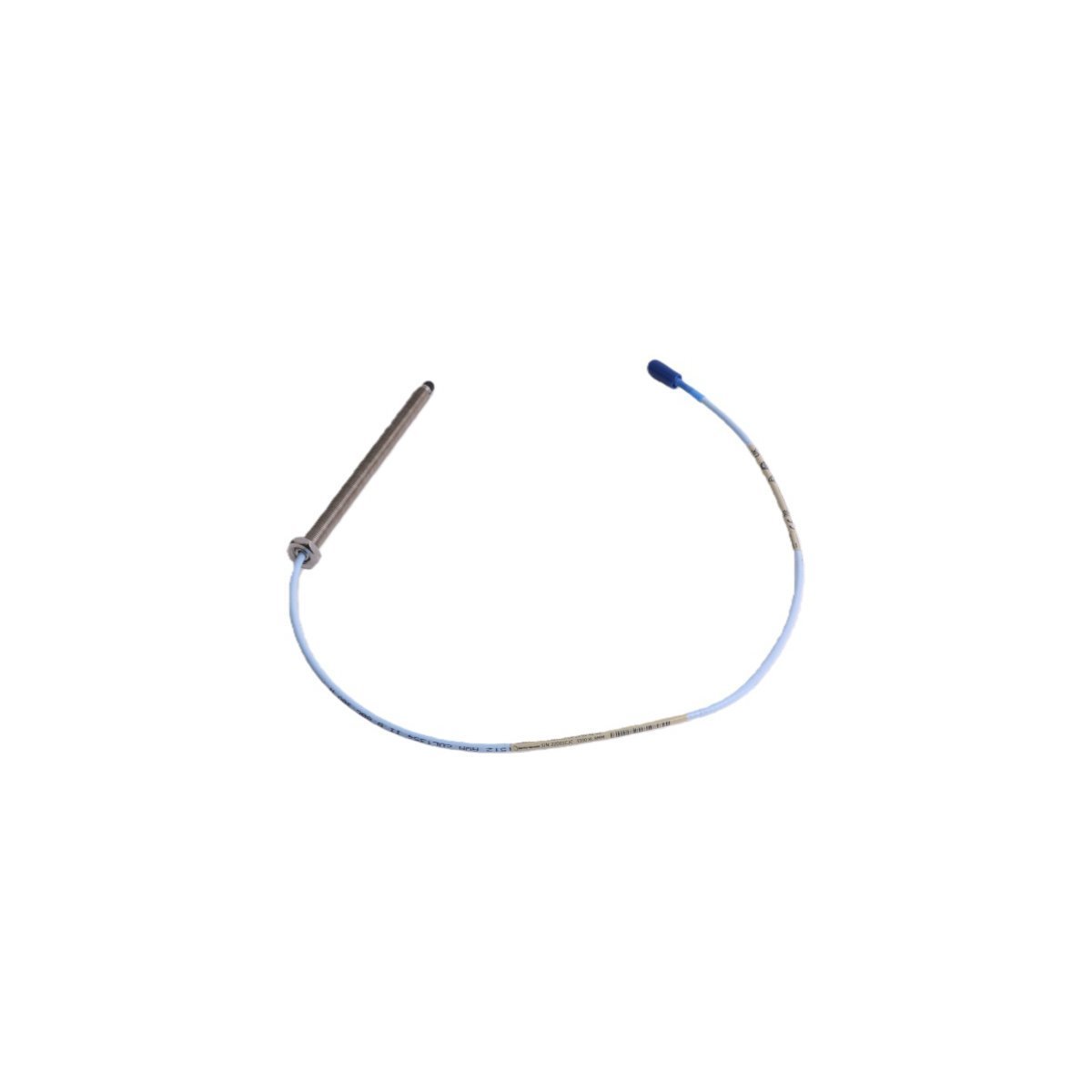

El Bently Nevada 330103-00-14-50-02-00 es la piedra angular del sistema de transductores de proximidad 3300 XL de 8 mm, diseñado para una fiabilidad inigualable en la protección de maquinaria. Esta sonda de proximidad de 8 mm sirve como una entrada sensorial crítica para la plataforma de monitoreo Bently Nevada 3500, proporcionando datos de alta precisión sobre la vibración del eje, la posición axial y la velocidad. Diseñado para las aplicaciones de Instrumentación de Supervisión de Turbinas (TSI) más exigentes, permite a los operadores de plantas detectar desviaciones mecánicas a micro-nivel antes de que se conviertan en fallas catastróficas. Su tecnología de corrientes de Foucault sin contacto garantiza un rendimiento estable en activos rotativos de alta velocidad como turbinas de vapor, compresores centrífugos y bombas grandes, formando un vínculo vital en las infraestructuras de apagado de emergencia (ESD) y mantenimiento predictivo.

Matriz de configuración de componentes

Comprensión de los sufijos de los números de pieza

La lógica específica del sufijo para la serie 330103 determina el tamaño mecánico y el perfil del cable necesarios para una integración exitosa en el sitio.

-00 (Longitud sin rosca)

Esto indica una sección de cuerpo sin rosca de 0,0 pulgadas. El cuerpo UNF de 3/8-24 permanece completamente roscado para permitir la máxima flexibilidad de instalación y ajuste de profundidad dentro del soporte o la carcasa de la sonda.

-14 (Longitud total de la carcasa)

Especifica una longitud total de la carcasa roscada de 1,4 pulgadas. Esta dimensión proporciona el alcance necesario para escenarios de montaje de profundidad media, manteniendo un perfil rígido para resistir el ruido de la señal inducido por la vibración.

-50 (Longitud total)

Representa una longitud total de cable integrado de 5,0 metros (16,4 pies). Esta configuración específica está diseñada para conectarse directamente a un sensor Proximitor de 5 metros sin necesidad de un cable de extensión adicional, lo que reduce los posibles puntos de falla en la ruta de la señal.

-02 (Opción de conector)

Equipado con un conector coaxial en miniatura y un protector de cable de latón integrado. Esta mejora de hardware mejora significativamente la durabilidad mecánica del punto de conexión y evita la entrada de aceite o humedad que pueda derivar la señal a tierra.

-00 (Aprobación de la agencia)

Designa la versión estándar sin certificaciones específicas para áreas peligrosas, ideal para aplicaciones industriales generales donde la protección contra gases explosivos no es un requisito del sitio.

Especificaciones técnicas

Calibración y puesta en marcha en campo

Alineación de la holgura mecánica

La obtención de lecturas de vibración precisas depende totalmente de la holgura mecánica inicial. Los ingenieros deben establecer la distancia física entre la punta de la sonda y el eje mientras monitorean el voltaje de holgura de CC en el Proximitor. Para un sistema 3300 XL estándar, un voltaje de -10,00 VCC indica que la sonda está posicionada en el centro de su región lineal. Finalice el par de la contratuerca solo después de verificar este voltaje para evitar que el sensor "recorte" durante eventos de vibración de alta amplitud.

Manejo y enrutamiento de cables

El cable integrado de 5,0 metros requiere un enrutamiento cuidadoso para mantener la integridad de la señal. Los técnicos deben mantener un radio de curvatura mínimo de 25,4 mm (1,0 pulgada). Asegúrese siempre de que el cable esté asegurado dentro de un conducto o a lo largo de los sistemas de bandejas para evitar daños físicos. Conecte a tierra el blindaje del cable solo en el extremo del rack de monitoreo 3500 para evitar bucles de tierra que introduzcan interferencias eléctricas en el espectro de vibración.

Características de ingeniería de alto rendimiento

Estabilidad de la señal en entornos extremos

El 330103-00-14-50-02-00 utiliza polifenileno sulfuro (PPS) avanzado para la punta de la sonda, lo que proporciona una resistencia excepcional a lubricantes sintéticos, productos químicos cáusticos y ciclos térmicos intensos. Esta elección de material garantiza que el factor de escala de 200 mV/mil se mantenga estable durante años de funcionamiento, incluso cuando se expone a las altas temperaturas dentro de las carcasas de las turbinas.

Integración perfecta de DCS y TSI

Este sistema de transductores cierra la brecha entre el movimiento mecánico y la supervisión digital. Se integra de forma nativa con Honeywell Experion PKS, Emerson DeltaV y otras plataformas DCS líderes a través de la interfaz Bently Nevada 3500. Al entregar señales de respuesta de amplio espectro, permite diagnósticos sofisticados que incluyen gráficos orbitales y tendencias de la línea central del eje, lo que empodera a los equipos de mantenimiento con inteligencia de maquinaria procesable.

Logística y cumplimiento global

Priorizamos la rápida respuesta de la cadena de suministro para minimizar el tiempo de inactividad de su planta durante paradas o revisiones críticas.

• Tiempo de envío: 3-5 días hábiles una vez finalizado el pago para el inventario en stock.

• Red de mensajería: Entrega rápida a domicilio en todo el mundo a través de DHL, FEDEX o UPS.

• Protección industrial: Cada sonda se sella al vacío en un embalaje industrial antiestático y se refuerza con amortiguación estructural personalizada para garantizar que la punta calibrada de fábrica permanezca impecable durante el tránsito internacional.

Base de conocimientos técnicos

P1: ¿Puedo usar esta sonda de 5,0 metros con un Proximitor de 9,0 metros?

R1: No. El sistema debe coincidir eléctricamente. Una sonda de 5,0 metros está diseñada para un sistema de 5 metros. Usarla con un Proximitor de 9 metros causará errores significativos en el factor de escala y lecturas de vibración inexactas.

P2: ¿Cuál es el beneficio del protector de conector -02?

R2: El protector de latón protege la delicada conexión coaxial del aceite de turbina y la entrada de humedad. También proporciona alivio de tensión mecánica, lo cual es vital en áreas de alta vibración para evitar que el cable se afloje.

P3: ¿Cómo identifico una sonda 330103 defectuosa?

R3: Monitoree la polarización de CC. Si el voltaje se reduce a 0V o -24V independientemente de la holgura mecánica, generalmente indica un cortocircuito o un circuito abierto en la bobina interna o el cable integrado.

P4: ¿La serie 3300 XL es compatible con versiones anteriores?

R4: Sí, los componentes 3300 XL de 8 mm son generalmente compatibles con los sistemas 3300 de 5 mm y 8 mm que no son XL, aunque recomendamos reemplazar toda la cadena de transductores para garantizar la máxima linealidad y rendimiento.
