Descripción general del producto

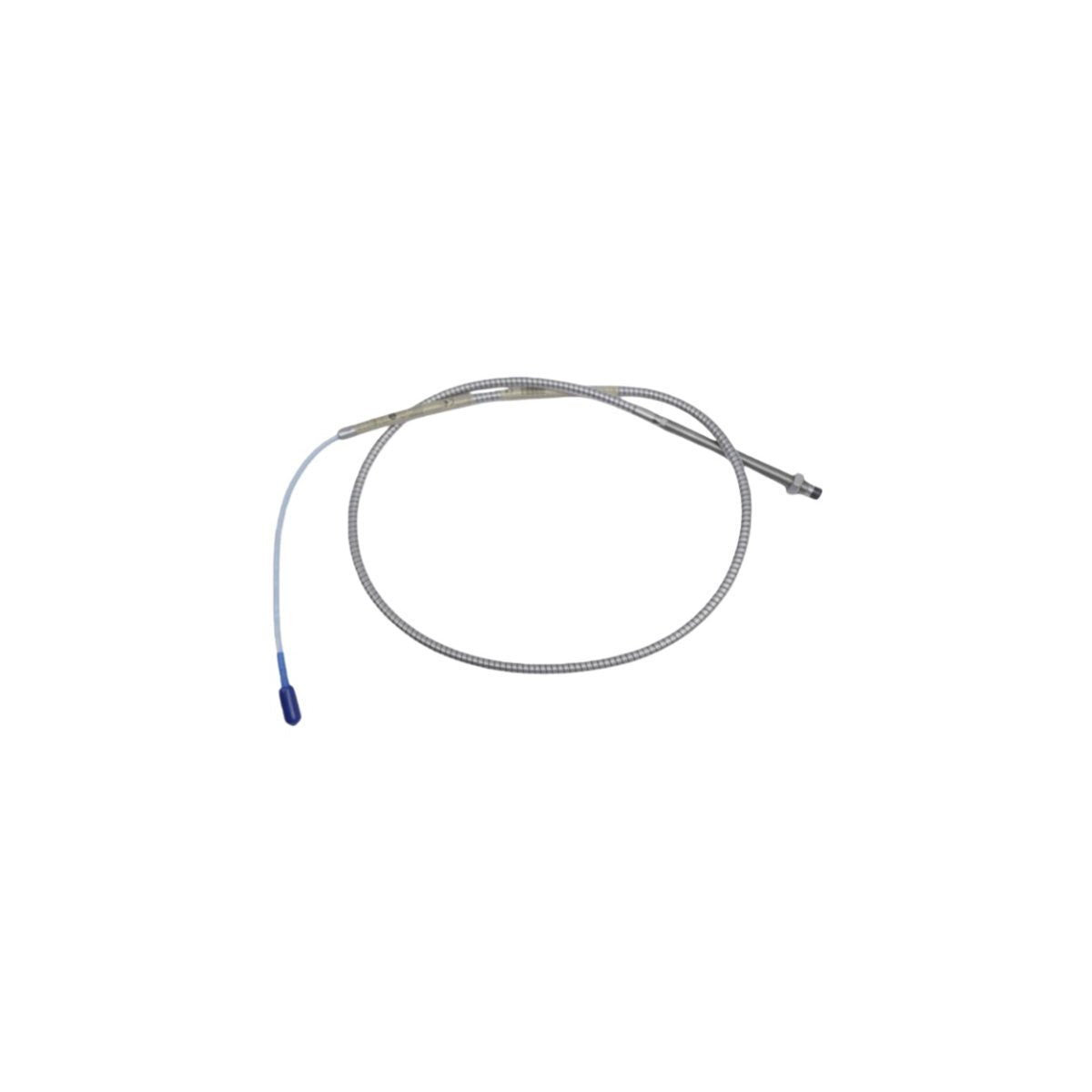

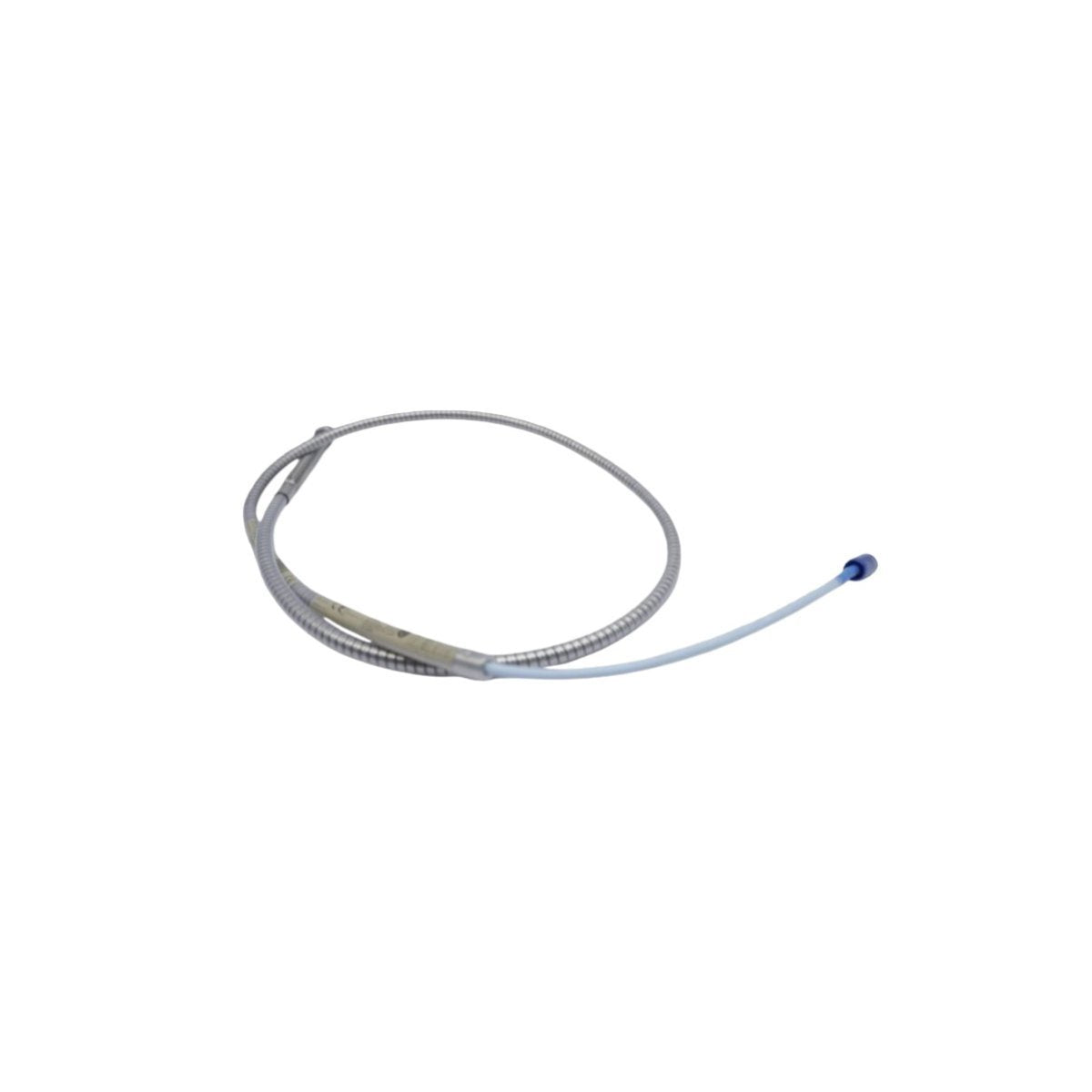

La sonda de proximidad Bently Nevada 330102-00-44-10-11-05 3300 XL de 8 mm proporciona los datos críticos de alta fidelidad necesarios para los modernos sistemas de protección de maquinaria. Diseñada para la medición de desplazamiento sin contacto, esta sonda con rosca métrica destaca en la captura de vibración radial, posición del eje y velocidad en activos rotativos de alta velocidad. Sirve como un componente sensorial de primera línea en la instrumentación de supervisión de turbinas (TSI), asegurando la operación segura de turbinas de vapor, compresores centrífugos y motores grandes.

Al utilizar tecnología avanzada de corriente de Foucault, esta sonda mantiene una integridad de señal absoluta incluso en carcasas de cojinetes saturadas de aceite. La serie 3300 XL es reconocida globalmente por su linealidad y estabilidad térmica superiores, lo que permite a los operadores de planta identificar inestabilidades sutiles del rotor antes de que se conviertan en fallas catastróficas. Este modelo específico, equipado con blindaje especializado, garantiza el máximo tiempo de actividad en entornos donde la protección mecánica del cable de señal es un requisito innegociable.

Lógica de sufijos y configuración de hardware

Desglose del 330102-00-44-10-11-05

Este número de modelo define una arquitectura física precisa diseñada para estándares de montaje métricos globales y cumplimiento de áreas peligrosas.

Longitud sin rosca (-00)

El sufijo 00 indica una carcasa de sonda totalmente roscada. Esto proporciona a los equipos de ingeniería la máxima flexibilidad para ajustar la profundidad de inserción durante la puesta en marcha, asegurando una alineación perfecta con el eje objetivo.

Longitud total de la carcasa (-44)

Esto indica una longitud total de la carcasa de 4.4 pulgadas. Este tamaño de cuerpo de rango medio permite que la sonda penetre las carcasas de máquinas estándar mientras mantiene la rigidez estructural necesaria para resistir resonancias mecánicas de alta frecuencia.

Longitud total (-10)

Esto designa una longitud total de sonda de 1.0 metro. Para garantizar que el circuito sintonizado eléctrico permanezca dentro de las especificaciones de fábrica, este cable debe combinarse con el cable de extensión 3300 XL correcto para lograr una longitud total del sistema de 5.0 m o 9.0 m.

Opción de conector y blindaje (-11)

El sufijo 11 representa un conector coaxial en miniatura con Armadura Fluídica. Esta armadura flexible de acero inoxidable protege el cable de la abrasión mecánica, el rocío de aceite caliente y la exposición a productos químicos, mientras que el conector asegura una trayectoria eléctrica de baja impedancia.

Aprobación de agencia (-05)

El código 05 confirma Múltiples Aprobaciones (ATEX, IECEx, CSA). Esto permite el despliegue mundial en áreas peligrosas de Zona 0 y Clase I, División 1 cuando se integra con las barreras de seguridad intrínseca adecuadas.

Perfil de rendimiento técnico

Directivas de instalación de precisión

Puesta en marcha de la tensión de entrehierro

Los técnicos deben ajustar la tensión de entrehierro en reposo a -10.00 VCC durante la instalación. Esto centra el sensor dentro de su rango lineal de 80 milésimas de pulgada. Utilice un voltímetro calibrado en la salida del Proximitor y asegúrese de que el material del eje objetivo sea acero AISI 4140 para mantener la precisión del factor de escala.

Enrutamiento y puesta a tierra del blindaje

La opción de blindaje -11 proporciona una protección mecánica excepcional pero requiere un enrutamiento cuidadoso. Mantenga un radio de curvatura mínimo de 25.4 mm (1.0 pulgada). Asegúrese de que el sistema esté conectado a tierra en un solo punto, típicamente en el extremo del Proximitor, para evitar que los bucles de tierra introduzcan ruido de 50/60 Hz en la señal de vibración.

Integridad de la rosca

Dado que esta es una sonda métrica 330102, verifique que el soporte de montaje o la funda utilicen roscas M10 x 1. Nunca fuerce la sonda en una rosca estándar 3/8-24 UNF, ya que esto destruirá la caja de la sonda y comprometerá el sellado ambiental de la carcasa del cojinete.

Excelencia e integración de ingeniería

Resistencia térmica inigualable

La punta de la sonda 3300 XL utiliza polifenileno sulfuro (PPS) de alto rendimiento. Este material resiste la degradación por lubricantes sintéticos y ciclos térmicos, asegurando que el entrehierro de CC permanezca estable a medida que la máquina pasa del arranque en frío a la operación a plena carga.

Sinergia total del sistema

Esta sonda actúa como los "ojos" de los monitores Bently Nevada 3500/42M o 3500/40M. Se integra de forma nativa con Honeywell Experion PKS o Siemens PCS7, proporcionando las entradas analógicas de alta fidelidad necesarias para el análisis espectral avanzado y el software de diagnóstico System 1.

Durabilidad en entornos hostiles

La combinación de la punta de PPS y el cable blindado de acero inoxidable permite que la sonda sobreviva en zonas químicas agresivas y de alta vibración. Los conectores chapados en oro garantizan una estabilidad eléctrica a largo plazo y resistencia a la oxidación en entornos de planta húmedos.

Logística y cumplimiento global

Entrega acelerada

Garantizamos un procesamiento rápido con un tiempo de entrega de 3 a 5 días una vez finalizado el pago. Todos los envíos internacionales se priorizan a través de DHL, FEDEX o UPS, lo que proporciona un seguimiento puerta a puerta para interrupciones de mantenimiento críticas.

Estándares de embalaje técnico

Cada unidad se envía en condiciones de embalaje original nuevo. Utilizamos embalaje industrial antiestático y cajas secundarias absorbentes de golpes para proteger las roscas de precisión M10 y el cable blindado durante el tránsito global.

Preguntas frecuentes de soporte técnico experto

P1: ¿Cuál es el principal beneficio de la opción de blindaje -11?

R1: El blindaje fluídico de acero inoxidable evita daños físicos al cable coaxial en áreas donde la abrasión mecánica o el rocío de aceite de alta velocidad podrían provocar fallas en el cable y pérdida de señal.

P2: ¿Puedo usar esta sonda con un Proximitor 3300 más antiguo?

R2: Si bien pueden ser físicamente compatibles, la serie 3300 XL ofrece una estabilidad de temperatura significativamente mejor. Para una precisión óptima, se recomienda utilizar el Proximitor 3300 XL específicamente ajustado para este tipo de sonda.

P3: ¿Cómo verifico la salud de una sonda blindada?

R3: Mida la resistencia de CC entre el pin central y el blindaje exterior del conector. Una sonda de 8 mm en buen estado suele mostrar una resistencia entre 4.0 y 11.0 ohmios. Un circuito abierto indica una bobina interna defectuosa.

P4: ¿La aprobación -05 es válida tanto para Europa como para América del Norte?

R4: Sí. La aprobación múltiple -05 incluye ATEX/IECEx para zonas europeas/internacionales y CSA/NRTL para áreas de Clase I, División 1 de América del Norte, lo que la convierte en una pieza de repuesto universal.
