Descripción general del producto

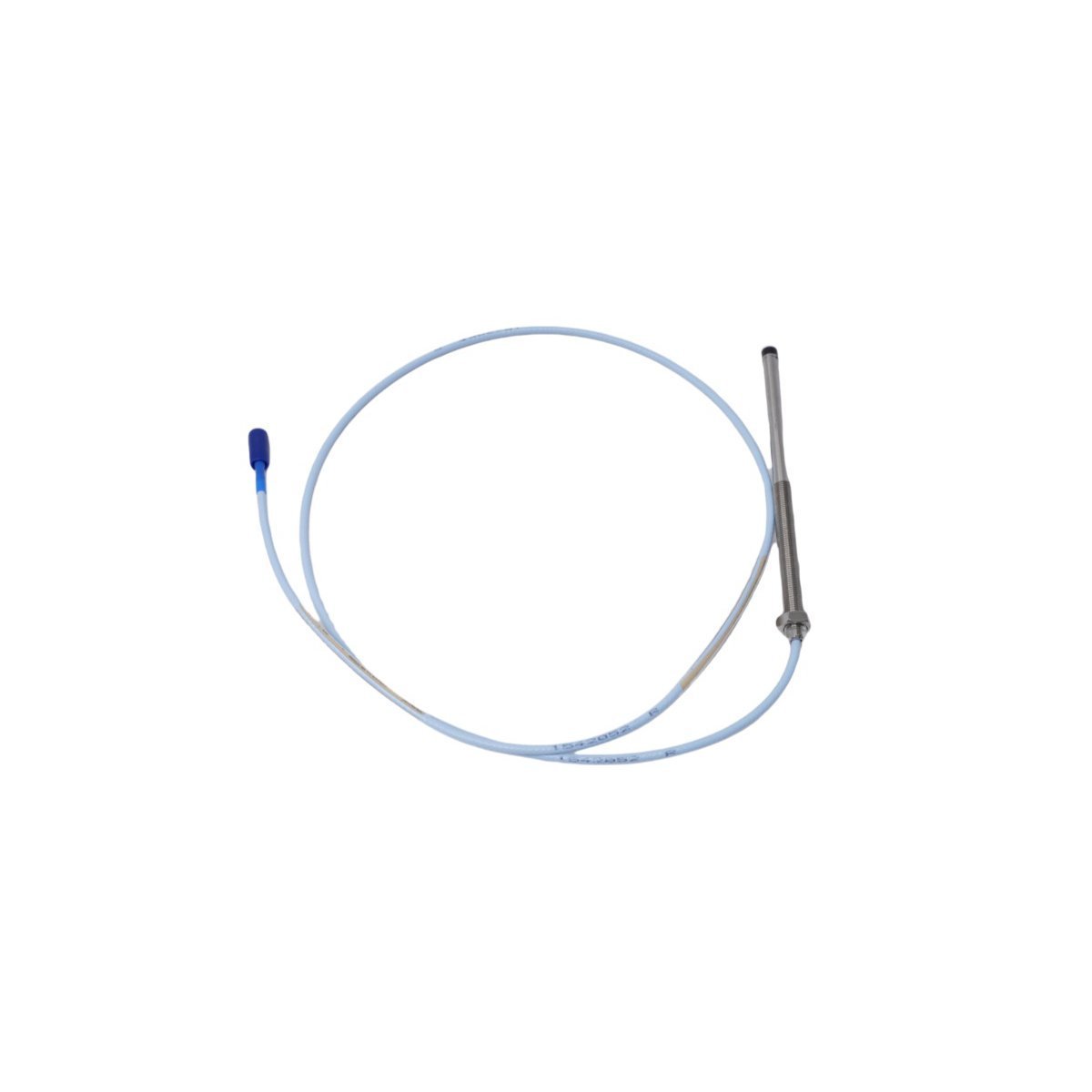

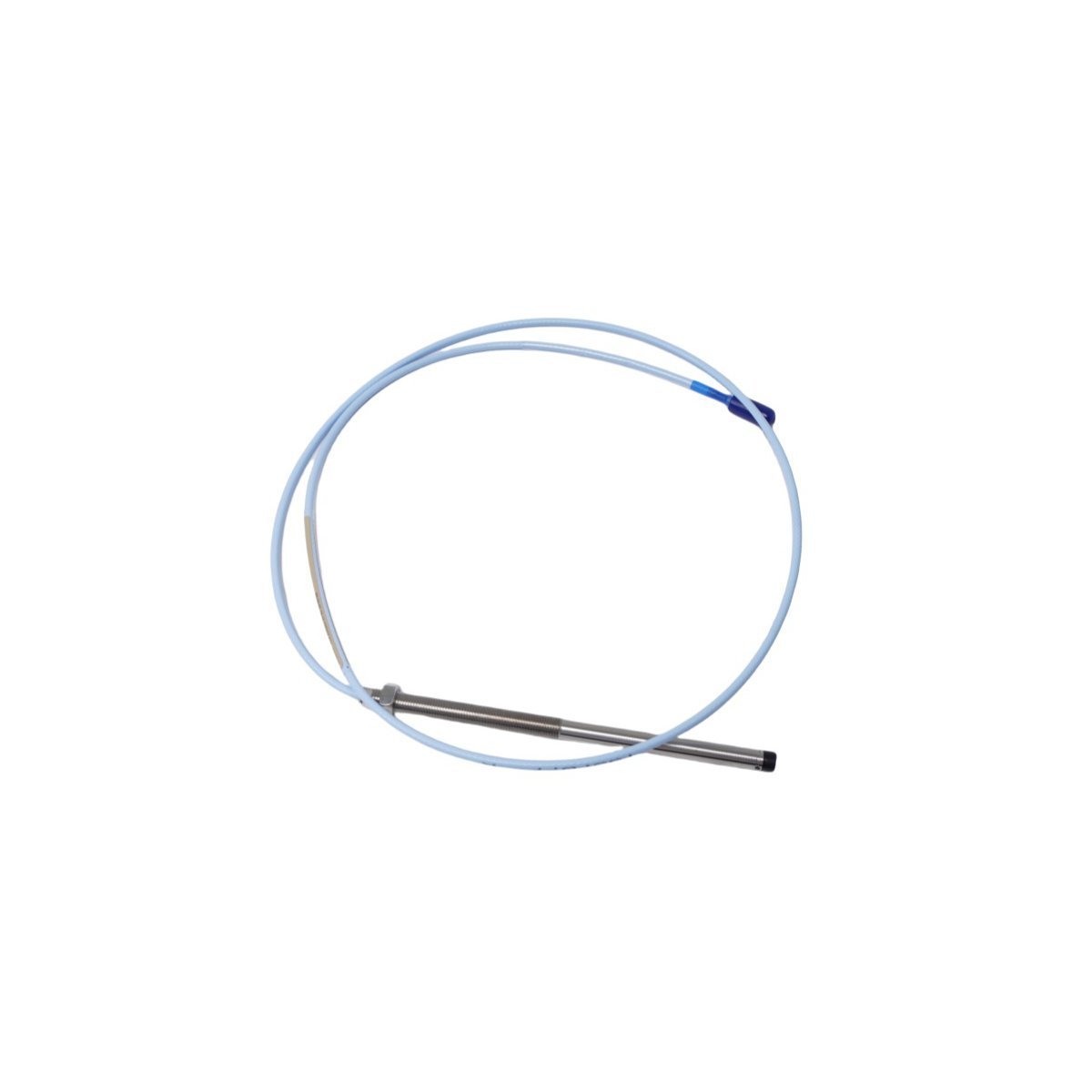

La sonda de proximidad Bently Nevada 330101-30-49-10-12-05 3300 XL de 8 mm actúa como una línea de defensa premium para los activos rotatorios críticos, utilizando principios avanzados de corrientes de Foucault sin contacto para capturar la dinámica del eje a nivel micro. Diseñada específicamente para maquinaria industrial de servicio pesado como compresores de gas de alta presión, turbinas de vapor y generadores de energía a gran escala, esta sonda traduce el desplazamiento físico en métricas eléctricas altamente estables. Transmite datos continuos de vibración radial, empuje axial y referencia de fase directamente a los paneles de protección Bently Nevada 3500 o a los Sistemas de Control Distribuido (DCS) de la planta. Al servir como un nodo de entrada de alta fidelidad dentro de las arquitecturas de Parada de Emergencia (ESD), ejecuta la identificación de fallas en tiempo real para evitar averías mecánicas catastróficas. Este rendimiento de seguimiento estable protege activos multimillonarios, mejora las métricas de seguridad de la planta y minimiza el costoso tiempo de inactividad operativo no programado.

Análisis de sufijos alfanuméricos

Bently Nevada utiliza una matriz de opciones exacta para definir la geometría estructural, las mejoras de hardware y las certificaciones de zonas explosivas para este modelo de sensor 3300 XL de 8 mm.

Forma del transductor base 330101

Este código establece la unidad como una sonda de proximidad 3300 XL de 8 mm de montaje estándar que incorpora roscas de carcasa estructural UNF estándar de 3/8-24.

Longitud de la carcasa sin rosca (-30)

El sufijo 30 designa una longitud sin rosca de 3.0 pulgadas en la parte frontal del cuerpo, creando una funda de punta lisa diseñada para pasar profundamente a través de paredes de maquinaria gruesas o bloques de montaje antes de que las roscas encajen.

Longitud total de la carcasa (-49)

La opción 49 indica una longitud total de la carcasa de 4.9 pulgadas, proporcionando un alcance físico extendido para acceder a superficies de eje objetivo profundamente empotradas dentro de las carcasas de los cojinetes internos.

Longitud total del sistema (-10)

El sufijo 10 especifica una longitud de cable de sonda integrada de 1.0 metro (3.3 pies), que termina en un conector coaxial en miniatura chapado en oro de baja pérdida.

Armadura de hardware de cable (-12)

El designador 12 introduce un conducto de armadura de acero inoxidable flexible y resistente a los fluidos que envuelve el cable coaxial, defendiendo el enlace de transmisión contra desechos metálicos afilados y pulverización de aceite a presión.

Aprobación de área peligrosa (-05)

La opción 05 proporciona calificaciones completas internacionales a prueba de explosiones, desbloqueando las clasificaciones de seguridad intrínseca y no incandescente ATEX, IECEx y CSA para entornos clasificados por zonas.

Perfil operacional físico y mecánico

Protocolo de montaje de maquinaria de precisión

El centrado mecánico dicta directamente la precisión de sus bucles de vibración dinámica. Los ingenieros de campo deben monitorear el voltaje de CC sin procesar en los terminales del sensor Proximitor usando un multímetro digital de alta impedancia durante el ensamblaje físico. Avance el cuerpo roscado de la sonda en el soporte de montaje hasta que el multímetro registre exactamente -10.0 VCC, confirmando que la cara del eje objetivo descansa en el centro del rango de calibración lineal de la punta de la sonda.

Observe pautas de enrutamiento rígidas para proteger el cable blindado de torceduras coaxiales internas. El conducto blindado flexible de acero inoxidable requiere un radio de curvatura físico mínimo de 25.4 mm (1.0 pulgada). Los técnicos deben contener todas las juntas de conectores coaxiales en miniatura dentro de cajas de conexiones selladas y dedicadas para evitar la contaminación por fluidos y eliminar el ruido electromagnético. Asegúrese de que la carcasa de la sonda permanezca eléctricamente aislada de la carcasa de la máquina local, conectando a tierra el cable de drenaje del blindaje exclusivamente en el terminal de tierra del chasis del bastidor de monitoreo 3500.

Capacidades de integración de procesos críticos

Este sensor de proximidad 3300 XL soporta las duras condiciones del procesamiento industrial pesado, incluyendo ciclos térmicos extremos, vibraciones fuertes de la carcasa y inmersión continua en aceite dentro de las carcasas de las turbinas. Se integra de forma nativa en actualizaciones integrales de instrumentación de supervisión de turbinas (TSI). La señal de salida analógica de baja impedancia viaja a largas distancias sin degradación, interconectándose limpiamente con motores de control de procesos modernos como Honeywell Experion PKS o arquitecturas PLC Siemens S7 para alimentar el software de gestión de activos de la planta con datos dinámicos limpios para gráficos de diagnóstico en tiempo real.

Inventario de adquisiciones y elementos del paquete

Cada kit de adquisición pedido incluye los componentes de hardware esenciales necesarios para una implementación rápida en el campo. El cartón original de fábrica contiene:

(1) Nueva sonda de proximidad Bently Nevada 330101-30-49-10-12-05 de 8 mm con un cable blindado integrado de 1.0 metro.

(2) Contratuercas fresadas de fábrica para asegurar la posición de profundidad mecánica final contra la vibración intensa de la maquinaria.

(3) Fundas aislantes transparentes para el conector para aislar el punto de acoplamiento coaxial en miniatura de la humedad.

(4) Registros completos de trazabilidad de materiales junto con la hoja de datos de calibración lineal del fabricante original.

Estándares de logística y envío seguro

Nuestra red de distribución internacional garantiza un cumplimiento rápido y una seguridad absoluta de los componentes.

Plazo de tránsito

Su pedido se envía en un plazo de 2 a 7 días hábiles una vez finalizado el pago, a través de transportistas exprés de primer nivel como DHL, FEDEX o UPS para garantizar un despacho de aduanas acelerado y una entrega global con seguimiento a domicilio.

Calidad del embalaje de almacenamiento

Nuestras instalaciones sellan cada sonda de proximidad dentro de un embalaje industrial antiestático especializado y un acolchado de espuma resistente a los impactos y ajustado a la forma, neutralizando por completo los riesgos electrostáticos y los golpes mecánicos que se producen durante el tránsito.

Preguntas frecuentes sobre diagnóstico de ingeniería de campo

P1: ¿Qué disposición de caja de instalación única proporciona la combinación de sufijos -30-49?

R1: La longitud sin rosca -30 significa que los primeros 3.0 pulgadas de la carcasa de la sonda son completamente lisos, mientras que la longitud total -49 proporciona un cuerpo total de 4.9 pulgadas. Esta disposición se utiliza específicamente cuando la sonda debe deslizarse a través de una guía de manguito larga y ajustada o un sello de fluido antes de que las 1.9 pulgadas traseras de las roscas encajen en el soporte.

P2: ¿Cuál es el beneficio de la opción de cable -12 en este modelo?

R2: La opción -12 proporciona una cubierta de armadura de acero inoxidable robusta y flexible sobre el aislamiento coaxial estándar. Esto protege los cables de señal internos contra aplastamientos mecánicos, rozamientos abrasivos y aceites de corte químicos calientes comunes dentro de las carcasas de las turbinas.

P3: ¿Puedo conectar este cable de sonda de 1.0 metro directamente a un cable de extensión de 9.0 metros?

R3: No, debe hacer coincidir los parámetros totales del sistema. Esta sonda de 1.0 metro requiere un cable de extensión de 4.0 metros para crear un bucle estándar de 5.0 metros, o puede conectarla directamente a un sensor Proximitor dedicado de 5.0 metros. Mezclar longitudes de sonda de 5.0 metros en circuitos Proximitor de 9.0 metros destruye el factor de escala de calibración de 200 mV/mil.
