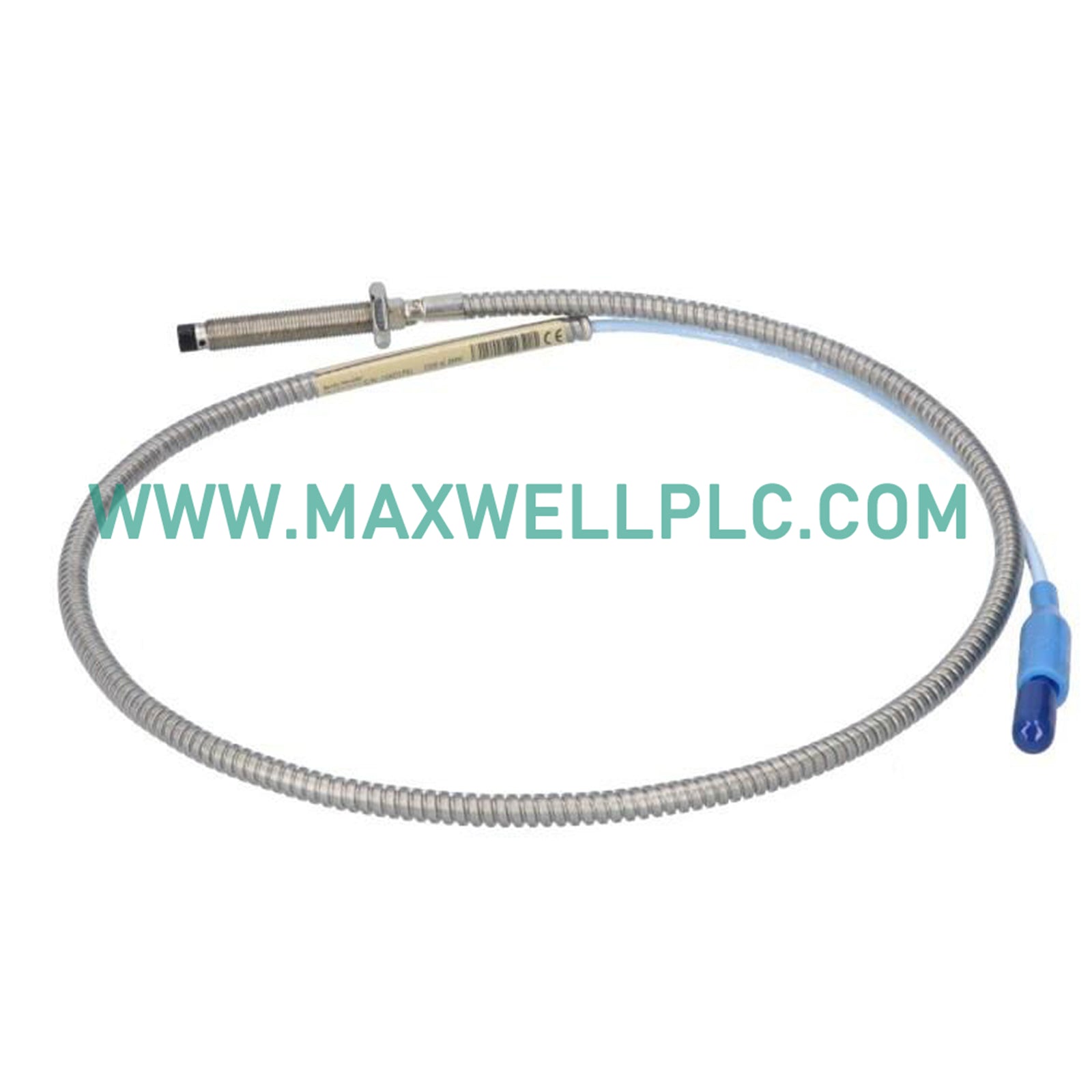

Configurado para la medición de vibración radial y posición axial en sistemas de protección de máquinas, el Bently Nevada 330101-00-20-0-5-02-05 (Transductor de proximidad 330101-00-20-0-5-02-05) proporciona una ejecución física/eléctrica directa.

Desglose de sufijos y matriz de modelos

• 330101: Transductor de la serie 3300 XL NSv.
• 00-20-0-5-02-05: Código de configuración específico que denota el paso de la rosca, la longitud de la carcasa, el tipo de terminación y el estado de aprobación de la agencia.

Especificaciones de hardware

Monitoreo mecánico y escalado de corriente de Eddy

El sistema 3300 XL NSv utiliza un escalado especializado de sonda de corriente de Foucault para adaptarse al diámetro de la punta de 5 mm, optimizado para áreas de superficie objetivo estrechas. Mantener un análisis preciso de la dinámica del rotor requiere una validación precisa del voltaje de espacio, con objetivos operativos típicos establecidos en -10 VCC. El diseño del transductor incorpora blindaje interno para la supresión de la diafonía, lo que garantiza la integridad de la señal en entornos donde se requieren matrices de sondas de alta densidad. Las desviaciones en el voltaje de espacio indican un posible descentramiento mecánico o error de posicionamiento del sensor, que deben corregirse para mantener el rango de medición lineal de 1,0 mm.

Información para pedidos

• 1 transductor de proximidad 330101-00-20-0-5-02-05
• 1 kit de hardware de instalación

Pautas de instalación en campo

• Posicionamiento mecánico
  • Asegúrese de que la punta de la sonda sea perpendicular al objetivo del eje para mantener una respuesta lineal.
  • Fije la sonda con las contratuercas incluidas una vez establecido el espacio operativo.
• Cableado y blindaje
  • Pase el cable coaxial integral a través de conductos no metálicos siempre que sea posible para reducir el acoplamiento EMI.
  • Evite las curvas pronunciadas que podrían comprometer la geometría coaxial y la impedancia de la señal.
• Calibración del sistema
  • Verifique la salida del sistema con un material objetivo conocido, típicamente acero AISI 4140, para asegurar que se mantenga el factor de escala de 7,87 V/mm.

Preguntas frecuentes

• ¿Por qué el rango lineal es más corto que las sondas estándar de 8 mm?

  La sonda NSv (vista lateral estrecha) está optimizada para objetivos más pequeños, lo que limita inherentemente el rango de detección lineal efectivo a 1,0 mm en comparación con los 2,0 mm de las sondas estándar.

• ¿Se puede usar esta sonda para mediciones de alta frecuencia?

  Sí, el sistema está diseñado para proporcionar una respuesta de alta frecuencia suficiente para identificar armónicos de vibración y dinámica del rotor.

• ¿Qué sucede si la punta de la sonda toca el objetivo?

  El contacto físico puede causar abrasión mecánica en la punta de sulfuro de polifenileno (PPS), lo que podría provocar la degradación de la señal o un cortocircuito eléctrico.

• ¿Cómo se debe terminar el blindaje?

  El blindaje debe conectarse a la toma de tierra del sistema en el extremo del Proximitor para evitar bucles de tierra e inyección de ruido.

• ¿Esta sonda es compatible con los proximitors estándar 3300 XL?

  No. La sonda NSv requiere un Proximitor 3300 XL NSv dedicado para asegurar la coincidencia de impedancia y el escalado del sistema correctos.

• ¿Cómo identifico si la sonda está dañada?

  Una pérdida repentina de señal o la incapacidad de alcanzar el voltaje de espacio nominal objetivo a menudo indica un conductor interno roto o un aislamiento comprometido.

• ¿La sonda requiere una fuente de alimentación externa?

  No. La sonda es un dispositivo pasivo; la alimentación se suministra a través de la conexión coaxial desde la unidad sensora Proximitor.

• ¿Puedo usar un material objetivo diferente?

  Diferentes aleaciones tienen permeabilidad magnética variable, lo que alterará la sensibilidad y el rango lineal; la recalibración contra el nuevo material es obligatoria.
