Descripción general del producto

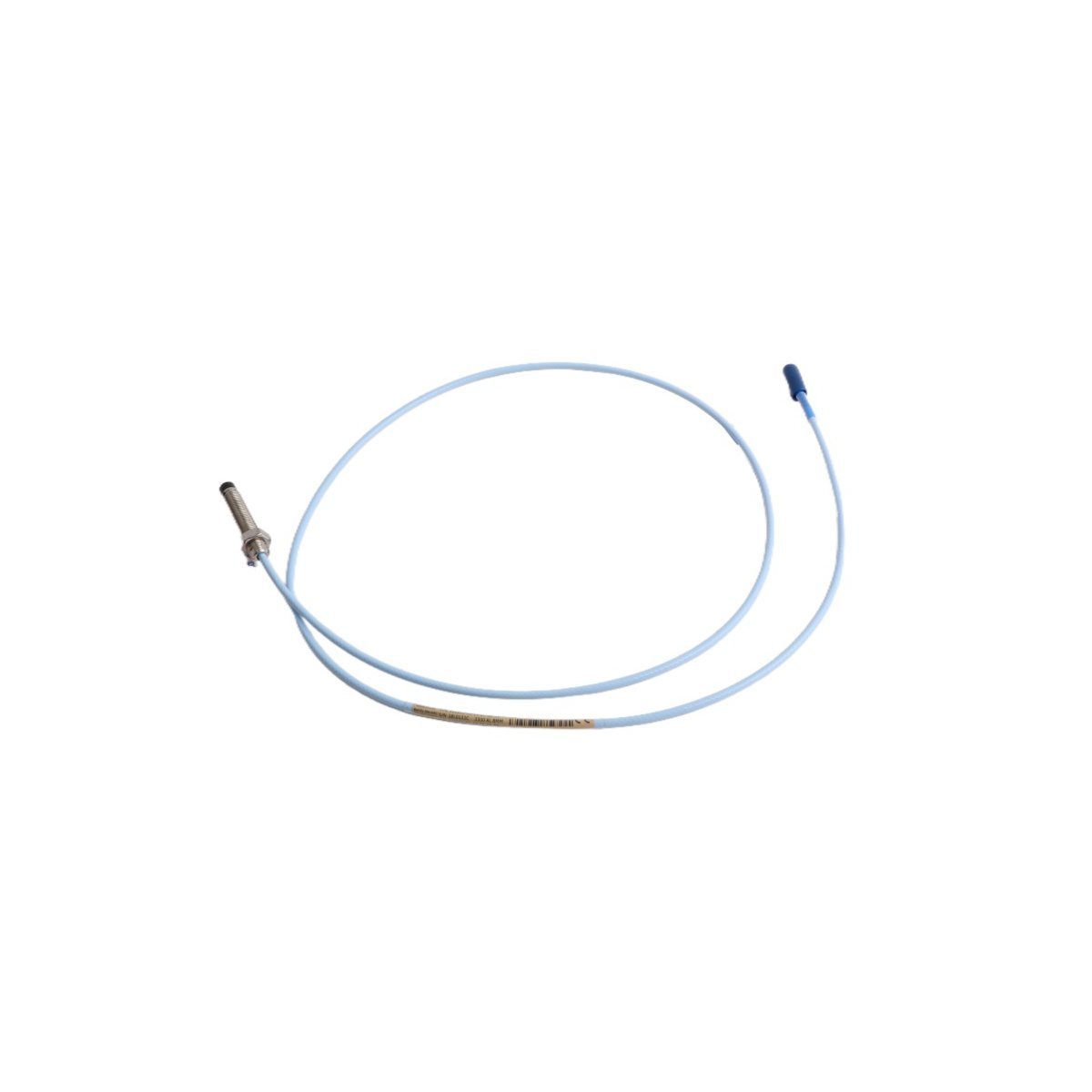

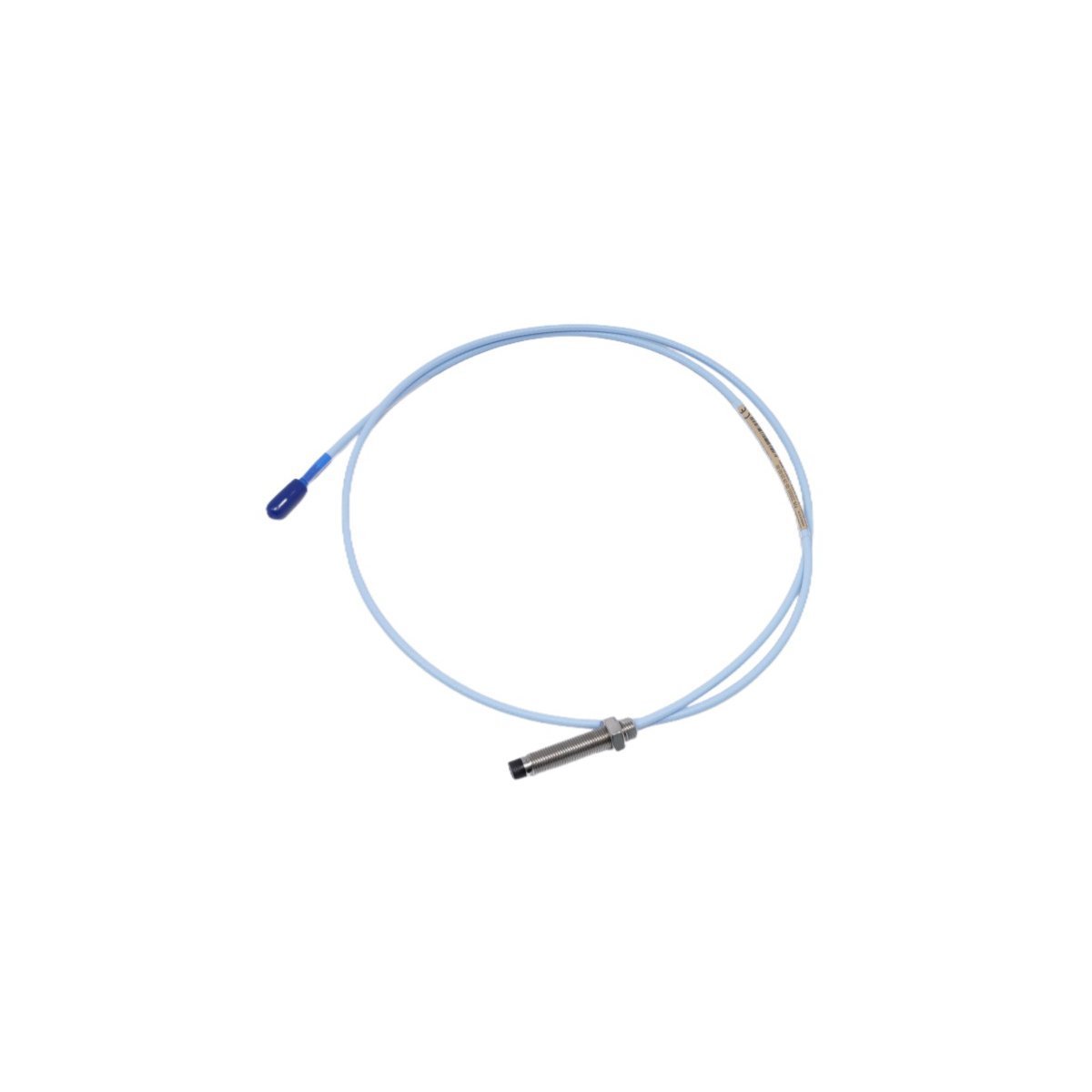

El Bently Nevada 330101-00-19-10-02-05 se erige como una solución definitiva para la detección de vibraciones y desplazamientos sin contacto en maquinaria rotativa de alta velocidad. Como componente premium de la serie 3300 XL, esta sonda de 8 mm ofrece una precisión lineal y una estabilidad térmica inigualables en una amplia gama de temperaturas de funcionamiento. Proporciona datos críticos en tiempo real al sistema de monitoreo 3500, lo que permite un seguimiento preciso de la vibración radial y la posición axial para turbinas, compresores y motores. Diseñada para soportar los rigores de los entornos industriales pesados, esta sonda garantiza que sus sistemas de apagado de emergencia (ESD) y de instrumentación de supervisión de turbinas (TSI) reciban señales claras y sin interferencias, lo que previene eficazmente costosas fallas mecánicas y extiende la vida útil de los activos.

Lógica del modelo y descifrado de sufijos

La serie 330101 utiliza un sistema de sufijos modular para definir la carcasa mecánica y los requisitos eléctricos. Esta configuración específica se construye según los siguientes estándares:

00 - Longitud sin rosca

Esta opción especifica una longitud sin rosca de 0,0 pulgadas. Todo el cuerpo de la sonda está roscado, lo que proporciona la máxima versatilidad para el ajuste de la profundidad dentro de la carcasa de la máquina o el soporte de montaje.

19 - Longitud total de la caja

La sonda presenta una longitud total de caja de 1,9 pulgadas. Este roscado compacto permite la instalación en carcasas especializadas donde el espacio es limitado, pero el monitoreo de vibraciones de alta resolución es innegociable.

10 - Longitud total

Indica una longitud de cable integral de 1,0 metro (3,3 pies). Este cable está diseñado para conectarse directamente a un cable de extensión 3300 XL, formando un sistema completo de 5 o 9 metros.

02 - Opción de conector

Equipado con un conector coaxial en miniatura y un protector de conector. El protector garantiza que la conexión permanezca aislada de contaminantes ambientales como aceite, humedad y polvo metálico.

05 - Aprobación de la agencia

Posee múltiples aprobaciones (ATEX, IECEx, CSA). Esta certificación garantiza que la sonda es segura para su despliegue en áreas peligrosas y atmósferas explosivas reconocidas a nivel mundial.

Parámetros de ingeniería de precisión

Inteligencia de puesta en marcha en campo

El despliegue exitoso depende de una correcta separación. Los ingenieros deben usar un multímetro digital para monitorear el "Voltaje de separación" durante la instalación; para un sistema 3300 XL estándar, una lectura de -10.00 Vcc posiciona el eje exactamente en el centro del rango lineal de la sonda. Asegúrese de que los conectores coaxiales estén apretados con los dedos y utilice el protector de conector provisto para evitar el cortocircuito de la señal. Mantenga un radio de curvatura mínimo de 25,4 mm (1 pulgada) para el cable integral para evitar la fatiga interna. Siempre verifique que la punta de la sonda esté libre de residuos metálicos, lo que puede causar lecturas de vibración "fantasma" o cambios en la línea de base.

Ventajas tácticas del sistema

La serie 330101 utiliza una punta de sulfuro de polifenileno (PPS), lo que garantiza que permanezca químicamente inerte cuando se expone a lubricantes reactivos o vapor a alta presión. A diferencia de los sensores de nivel inferior, la sonda 3300 XL de 8 mm demuestra una supresión de diafonía superior, lo que permite configuraciones X-Y de alta densidad en las carcasas de los cojinetes. Este hardware se integra perfectamente con el Honeywell Experion PKS y otras plataformas DCS de alto nivel a través del rack de la serie 3500/M, proporcionando una visión transparente del estado de la máquina y apoyando estrategias avanzadas de mantenimiento predictivo.

Logística y envío global

Reconocemos que el tiempo de inactividad industrial es una carga financiera crítica.

Tiempo de envío: 3-5 días después de la finalización del pago, utilizando canales exprés prioritarios.

Red de mensajería: Entrega global a través de DHL, FEDEX o UPS con visibilidad de seguimiento completa.

Integridad del embalaje: Cada sonda se envía en un embalaje industrial antiestático especializado. Utilizamos barreras selladas al vacío y amortiguación que absorbe los golpes para proteger la sensible punta rellena de cerámica y las roscas mecanizadas con precisión durante el tránsito internacional.

Preguntas frecuentes sobre protección de maquinaria

P1: ¿Puedo usar esta sonda con un Proximitor 3300 más antiguo?

R1: Aunque la sonda 3300 XL es eléctricamente compatible con los Proximitors 3300 más antiguos, para una máxima precisión y el beneficio de una linealidad extendida, se recomienda encarecidamente utilizar el sensor Proximitor 3300 XL correspondiente.

P2: ¿Cuál es el beneficio de la opción de aprobación -05?

R2: El sufijo -05 proporciona "Aprobaciones múltiples" (ATEX, IECEx, CSA). Esto permite que un único modelo de sonda se utilice en varias plantas globales, simplificando la gestión de inventario para corporaciones multinacionales.

P3: ¿Esta sonda requiere un cable de extensión específico?

R3: Sí. Para mantener el factor de escala de 200 mV/mil, debe utilizar un cable de extensión 3300 XL que complete la longitud total del sistema (generalmente 5m o 9m) según lo especificado en el Proximitor.

P4: ¿Cómo identifico si la punta de la sonda está agrietada?

R4: La inspección visual es el primer paso. Eléctricamente, una punta agrietada a menudo provoca lecturas erráticas de voltaje de separación o un estado de "Monitor no OK" en el rack 3500 debido a la entrada de humedad.
