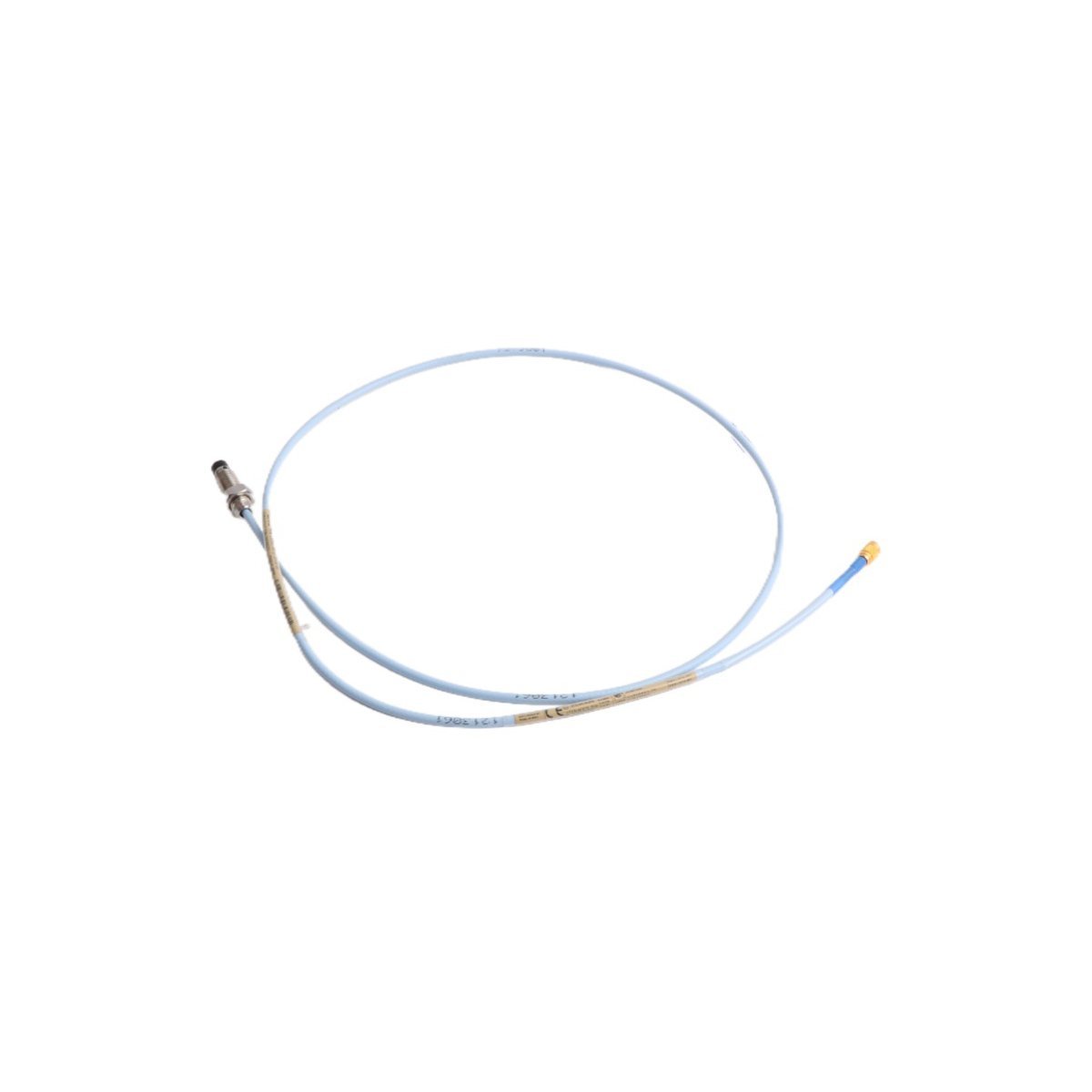

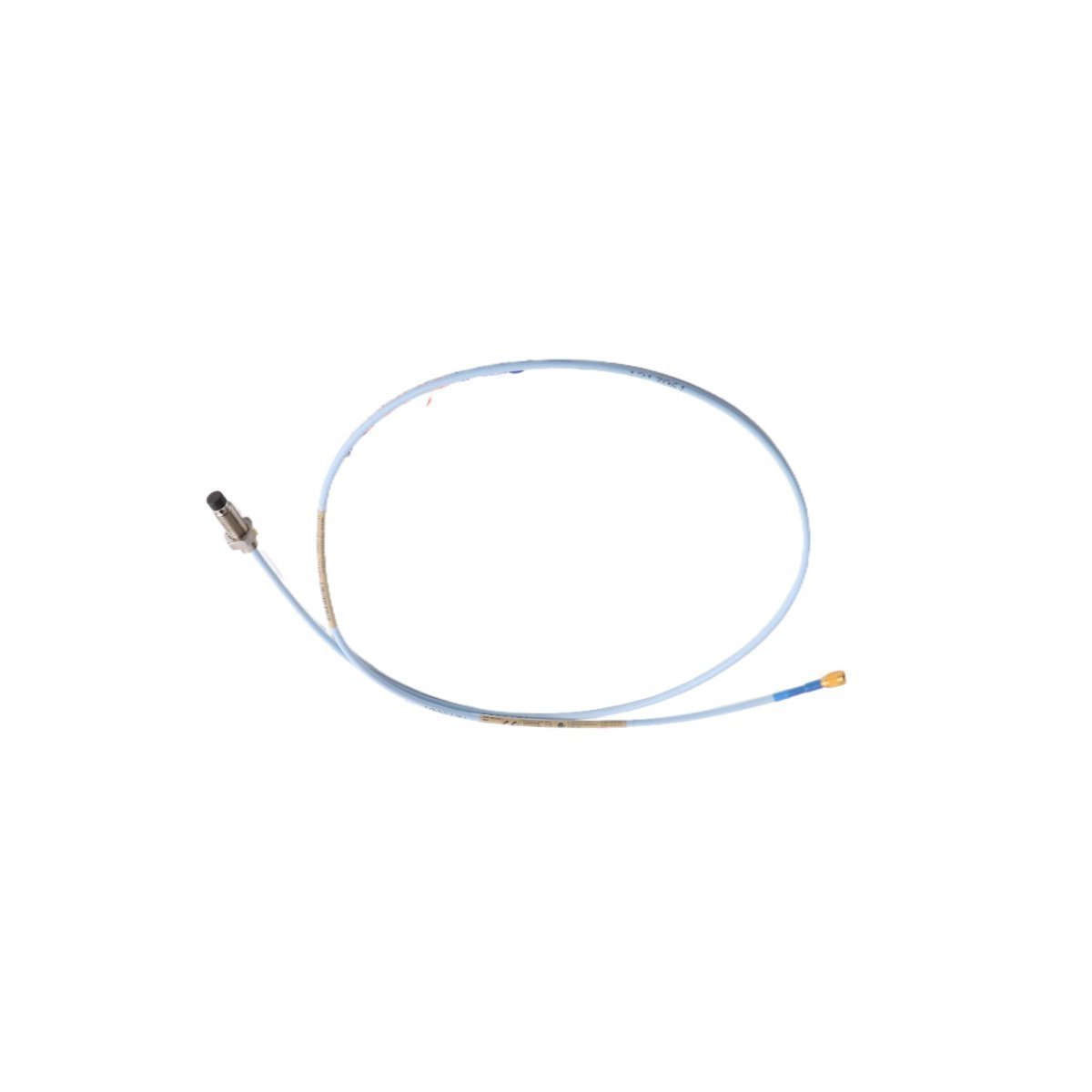

La Bently Nevada 330101-00-12-20-12-CN, también catalogada como Sondas de Proximidad 330101, funciona como un componente de hardware dedicado para mediciones de desplazamiento de eje sin contacto y vibración dinámica dentro de las plataformas del Sistema de Protección de Maquinaria de la Serie 3500. El instrumento utiliza principios operativos de corrientes parásitas de radiofrecuencia para detectar espacios de separación física entre la punta de la sonda de 8 mm y la masa objetivo giratoria, emitiendo un voltaje analógico continuo proporcional a la distancia.

Matriz de parámetros del código de opción

Los valores del sufijo alfanumérico determinan la construcción física exacta de fábrica, las variables de roscado y los estándares localizados para el ensamblaje:

• 00: Opción de longitud sin rosca (0.0 pulgadas).

• 12: Opción de longitud de la caja (1.2 pulgadas).

• 20: Opción de longitud total del cable (2.0 metros / 6.6 pies).

• 12: Conector coaxial en miniatura click-lock con armadura protectora resistente a fluidos.

• CN: Modificación específica del país de aprobaciones para el mercado chino.

Parámetros mecánicos y eléctricos

Escalado de sonda de corrientes parásitas y dinámica del rotor

La estructura de la punta de 8 mm requiere configuraciones específicas de escalado de la sonda de corrientes parásitas para rastrear correctamente los parámetros físicos de los componentes de alta velocidad. Durante los bucles iniciales de ensamblaje de la máquina, se debe verificar la validación precisa del voltaje de separación (objetivos de -10 VCC) para calibrar el punto central estático del rango lineal. El posicionamiento correcto de la instalación aísla el bucle del circuito de los campos de borde magnéticos no lineales inducidos por la dinámica compleja del rotor, mientras se mantienen distancias estándar de supresión de diafonía cuando los sensores de proximidad están anidados muy cerca.

Registro técnico de ingeniería

P: ¿Por qué se requiere la validación del voltaje de separación (objetivos de -10 VCC) antes de la operación del sistema?

R: El sesgo de -10 VCC representa el centro físico del rango lineal de 2.0 mm, lo que permite un margen igual para oscilaciones de señal positivas y negativas bajo límites de vibración pico a pico.

P: ¿Se puede conectar este conjunto de sonda de 2.0 metros directamente a un sensor Proximitor de 9.0 metros?

R: Sí, pero requiere un cable de extensión emparejado de 7.0 metros para lograr la longitud total requerida del sistema de 9.0 metros, preservando las métricas de escala de la sonda de corrientes parásitas de fábrica.

P: ¿Qué material objetivo se requiere para lograr el factor de escala documentado?

R: El sistema está calibrado de fábrica para objetivos de acero AISI 4140. Una desviación sustancial en la composición del carbono o la aleación del objetivo altera las propiedades electromagnéticas y requiere una recalibración en el campo.

Directivas de montaje mecánico en campo

• Monte la carcasa de la sonda de forma segura para evitar artefactos de resonancia generados por los bucles de vibración estructural de la máquina.

• Mantenga una holgura mínima de al menos tres diámetros de la punta de la sonda de cualquier metal estructural adyacente para evitar la dispersión del campo y la distorsión de la escala.

• Limpie todos los conectores coaxiales en miniatura con un disolvente sin aceite y séquelos completamente antes del acoplamiento mecánico.

• Instale kits de manguitos de silicona autofusible de alta temperatura sobre las juntas de conexión click-lock acopladas para bloquear la intrusión de humedad dentro de la carcasa del cojinete.

Inventario del paquete de suministro

1. (1) Sonda de proximidad Bently Nevada 330101-00-12-20-12-CN de 8 mm

2. (1) Manguito conector de terminal de cable coaxial

3. (2) Tuercas de seguridad roscadas cincadas

4. (1) Hoja de datos de cumplimiento del producto y calibración

Estándares de flete y envío

Tiempo de entrega: 2-7 días cuando se finaliza el pago a través de canales de envío globales premium, incluidos DHL, FEDEX y UPS. Todos los instrumentos se embalan en un embalaje industrial sellado, protector y antiestático, completo con revestimientos de espuma estructural densa para aislar los elementos coaxiales internos de la deformación física o las cargas de tensión durante el tránsito.
