Protección profesional de maquinaria métrica

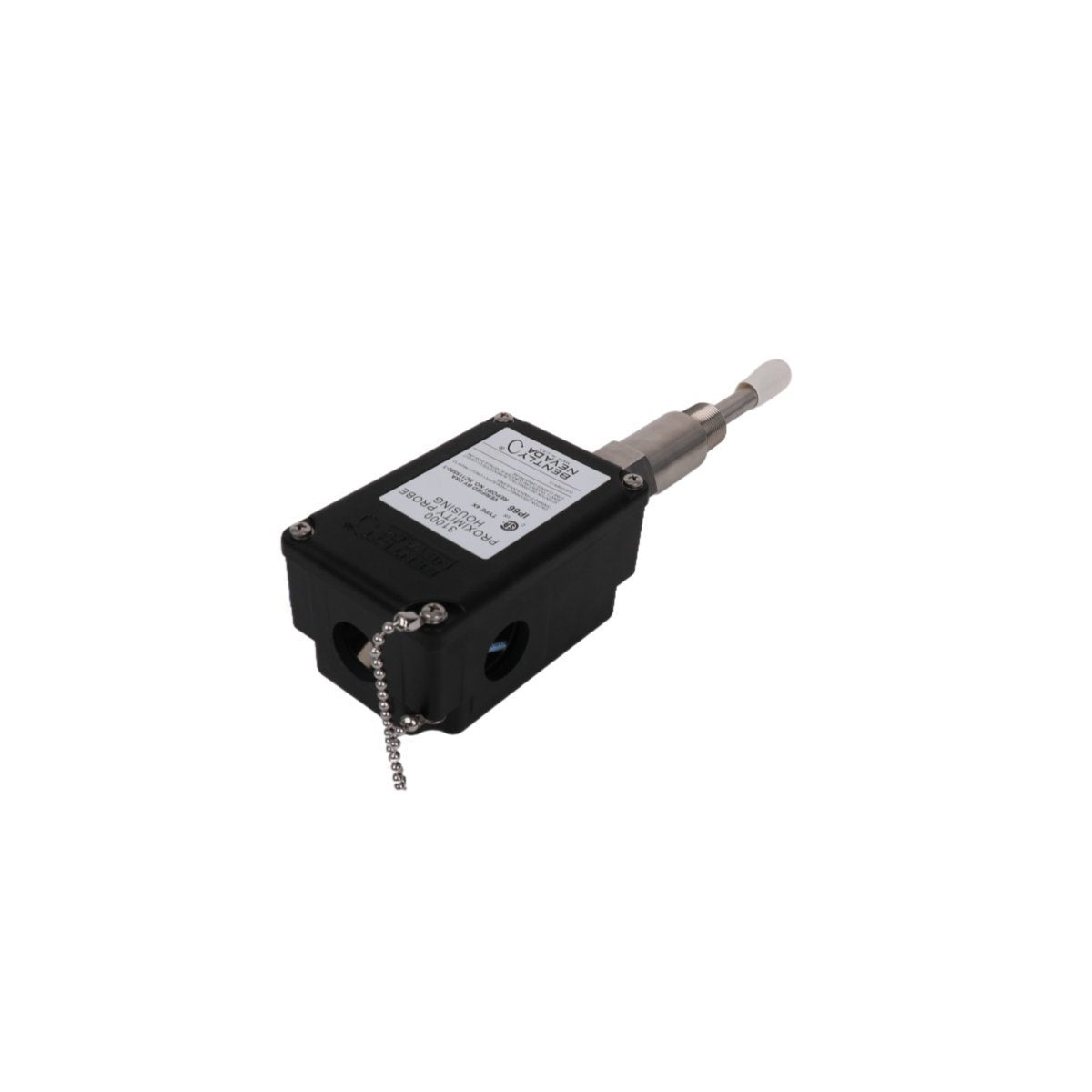

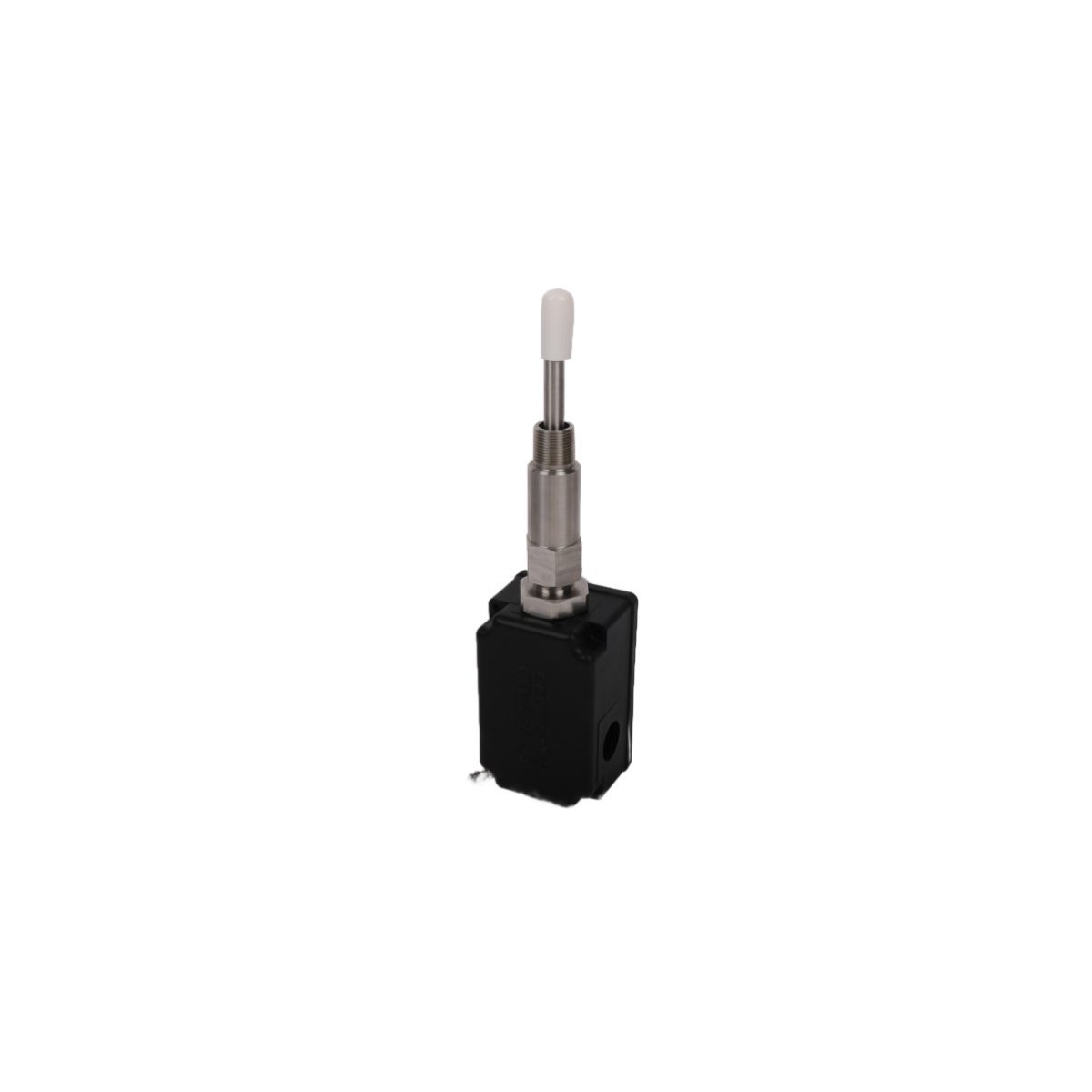

El Bently Nevada 32000-28-05-08-080-03-02 representa el equivalente métrico de la serie de carcasas de sonda externa estándar de la industria, diseñada específicamente para activos industriales globales que utilizan unidades SI. Este conjunto proporciona una carcasa robusta y ambiental que permite a los técnicos instalar, ajustar y reemplazar las sondas de proximidad desde el exterior de la carcasa de la máquina. Es un componente indispensable para compresores y turbinas de alta velocidad donde el acceso interno es imposible durante la operación. Al proteger la sonda y la conexión del cable del aceite, el vapor y los residuos mecánicos, esta carcasa garantiza el flujo ininterrumpido de datos críticos de vibración y empuje al rack Bently Nevada 3500, manteniendo los más altos niveles de seguridad y disponibilidad de activos.

Decodificación del código de opción métrica

32000 - Base de la carcasa métrica

Designa la carcasa de sonda externa de aluminio que utiliza roscas y dimensiones métricas, optimizada para los estándares internacionales de maquinaria.

28 - Longitud de rosca de la sonda (Dimensión A)

Especifica una longitud de rosca de 28 mm para el ajuste interno de la sonda. Esto permite un posicionamiento axial preciso de la punta de la sonda para lograr el voltaje de separación requerido.

05 - Tipo de sonda de proximidad

Indica compatibilidad con sondas de proximidad métricas de 8 mm (3300 o 3300 XL) de M10 x 1 . El hardware interno está mecanizado con precisión para la integración de sensores métricos.

08 - Opción de conexión

Designa una conexión de entrada de cable especializada M20 x 1.5 . Esto garantiza un sellado hermético e impermeable para el cableado de campo de acuerdo con las normas eléctricas europeas e internacionales.

080 - Longitud de la funda (Dimensión L)

Representa una distancia de 80 mm desde la base de la carcasa hasta el área de la punta de la sonda. Esta dimensión de alcance garantiza que la funda de la sonda penetre la carcasa de la máquina a la profundidad correcta.

03 - Serie de roscas de la funda

Especifica una rosca de tubo paralelo G 3/4 (ISO 228/1) para la funda de montaje. Esta es una interfaz estándar para alojamientos de rodamientos en maquinaria de diseño métrico.

02 - Aprobación de agencia

Designa las certificaciones ATEX/IECEx y CSA/NRTL/C para áreas peligrosas, lo que garantiza que el conjunto cumple con los requisitos globales a prueba de explosiones y a prueba de llamas.

Especificaciones técnicas y dimensionales

Requisitos de montaje de campo de precisión

Para mantener la fidelidad de la señal, la carcasa debe montarse en una superficie rígida para evitar que la resonancia de la carcasa se interprete como vibración del eje. Al ajustar la holgura de la sonda, utilice un multímetro digital para monitorear el voltaje de CC en el Proximitor; una vez que se alcanza el voltaje de escala central (típicamente -10 V), asegure la contratuerca interna. Para instalaciones en áreas peligrosas, asegúrese de que el prensaestopas M20 esté certificado para que coincida con la clasificación a prueba de explosiones de la carcasa y utilice un sellador de roscas para evitar la entrada de humedad en la conexión coaxial interna.

Ventajas de rendimiento de ingeniería

El 32000-28-05-08-080-03-02 se destaca en entornos petroquímicos y de generación de energía donde la exposición a vapores químicos agresivos y alta humedad es común. La carcasa de aluminio fundido proporciona una excelente protección EMI, protegiendo la señal de proximidad de alta impedancia del ruido eléctrico local. Su principal ventaja de ingeniería es la función "Live-Gap", que permite a los ingenieros recalibrar o reemplazar sensores sin apagar la máquina, una capacidad que reduce directamente los costos de O&M. Este conjunto métrico se integra perfectamente con los monitores Bently Nevada 3500/42M y las plataformas DCS de alta velocidad como Honeywell Experion PKS.

Cumplimiento de pedidos y envíos

Tiempo de entrega: 3-5 días después de finalizar el pago, POR DHL/FEDEX/UPS.

Todos los conjuntos de carcasas se envían en embalaje industrial antiestático con soportes internos reforzados para proteger las roscas métricas y la funda de acero inoxidable durante el tránsito global.

Preguntas frecuentes sobre el campo técnico

P1: ¿Puedo usar una sonda estándar 3/8-24 UNF en esta carcasa 32000?

R1: No. La serie 32000 es la versión métrica. Debe usar una sonda de proximidad con rosca M10 x 1 para que coincida con el hardware de montaje interno de este conjunto.

P2: ¿Cuál es el significado de la dimensión 80 mm (080)?

R2: Esta es la longitud de la funda. Representa la distancia fija que el tubo de acero inoxidable se extiende desde la carcasa. Asegúrese de que el grosor de la carcasa de su máquina y la distancia de separación sean compatibles con este alcance de 80 mm.

P3: ¿Esta carcasa incluye la sonda de proximidad?

R3: No, este es solo el conjunto de la carcasa. Las sondas y los cables de extensión deben pedirse por separado según la longitud y los requisitos de sensibilidad específicos de su sistema.
