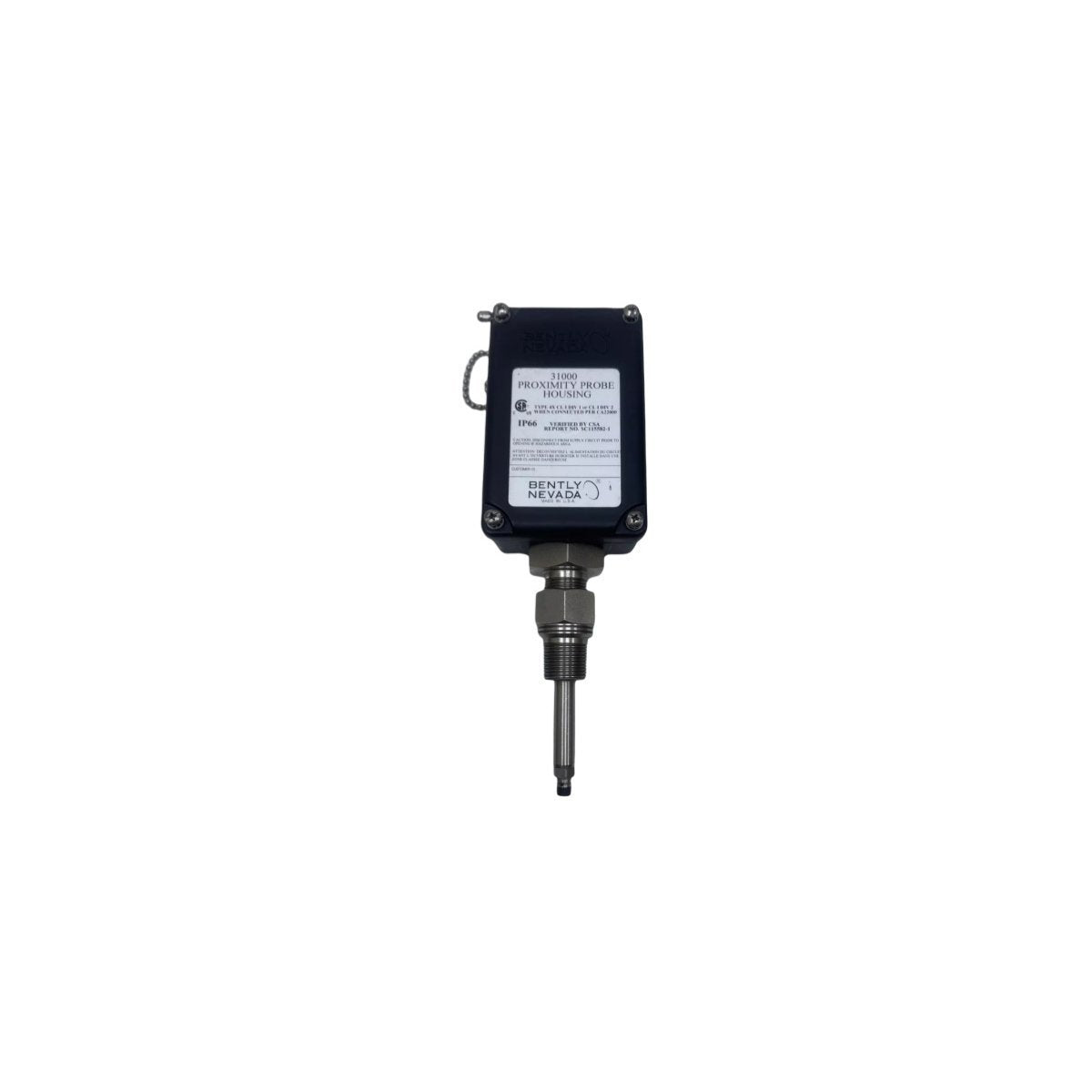

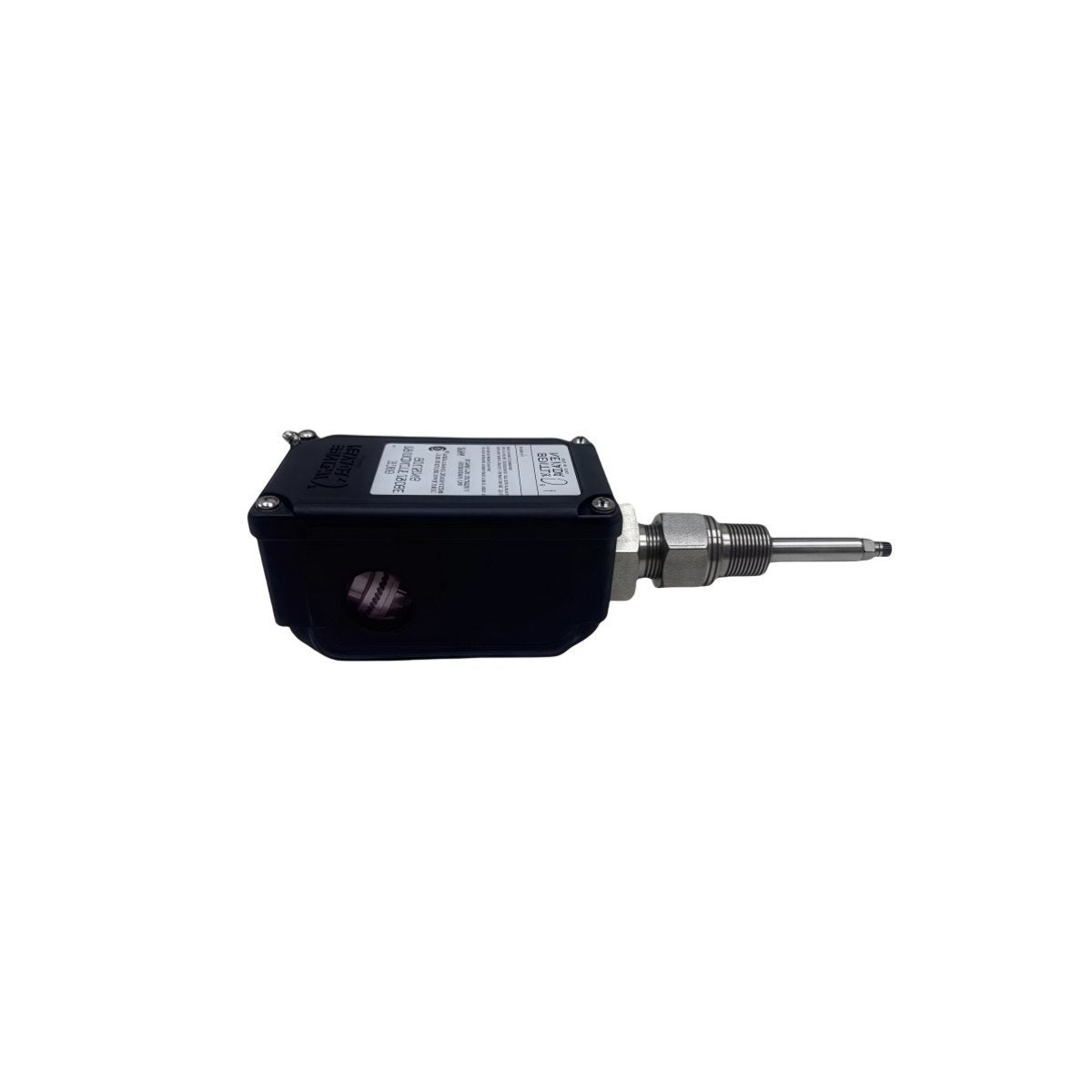

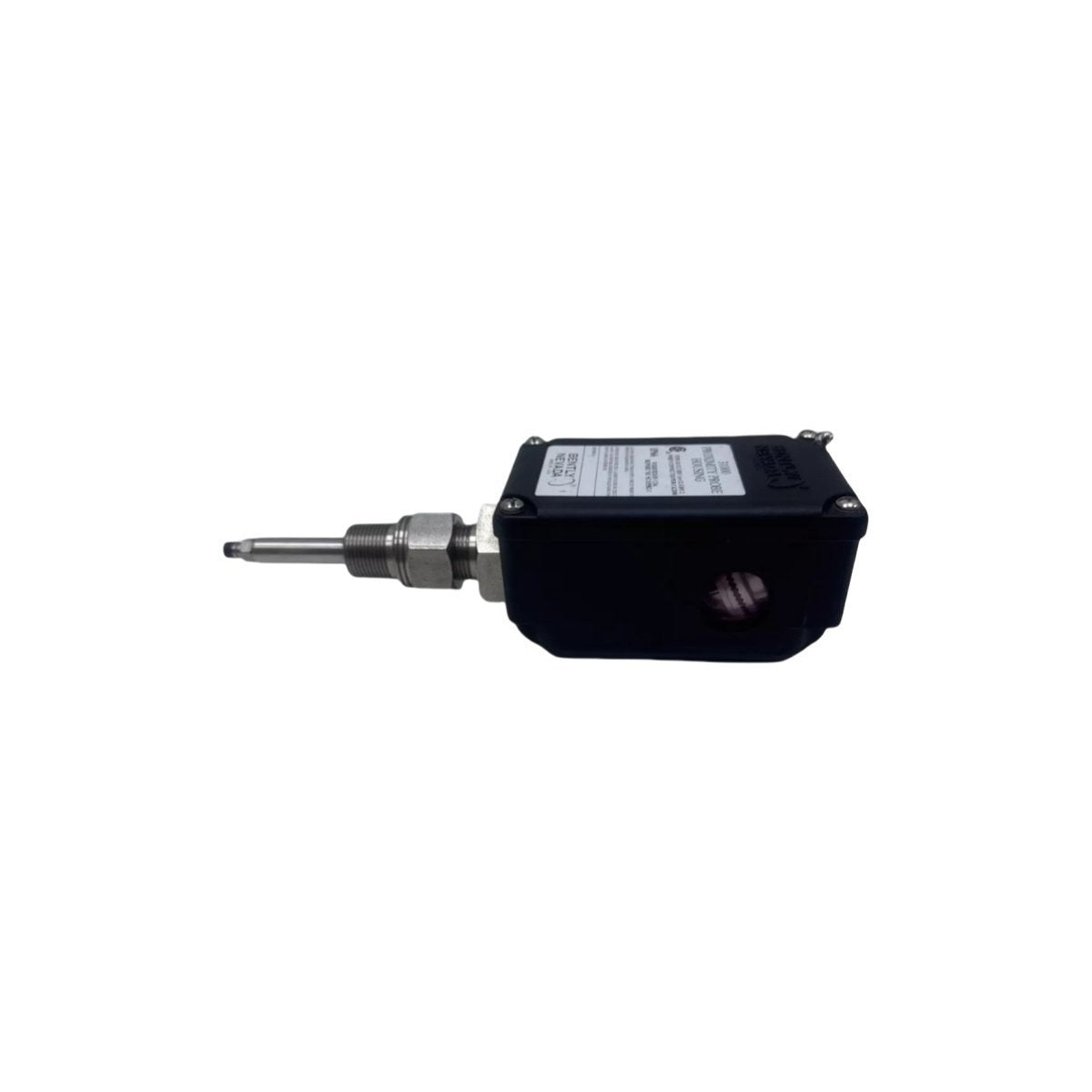

El Bently Nevada 31000-28-05-00-024-01-02, también catalogado como la carcasa de sonda de proximidad de la serie 31000, funciona como un componente de hardware mecánico dedicado para el montaje seguro de transductores y el aislamiento ambiental dentro de las plataformas de monitoreo de turbinas de maquinaria rotatoria (TSI).

Desglose de sufijos y matriz de modelos

El 31000-28-05-00-024-01-02 se adhiere a la nomenclatura de configuración estándar de la carcasa de sonda de Bently Nevada:

• 31000: Serie de carcasa de sonda de proximidad.

• 28: Diámetro de la sonda (8 mm).

• 05: Especificación de la rosca de montaje (por ejemplo, 3/4-14 NPT).

• 00: Configuración de la pieza de extensión.

• 024: Longitud total de la carcasa (240 mm).

• 01: Tipo de conexión de conducto.

• 02: Opción de material y recubrimiento.

Especificaciones de hardware

Montaje mecánico e integridad estructural

Este conjunto de carcasa sirve como interfaz rígida para la instalación de la sonda de proximidad, asegurando que el sensor permanezca desacoplado de vibraciones estructurales extrañas. Al proporcionar una trayectoria mecánica fija, la carcasa mantiene la distancia precisa requerida para una medición de desplazamiento precisa por corrientes de Foucault. El conjunto actúa como una barrera ambiental, protegiendo el cuerpo de la sonda y su cable coaxial de la neblina de aceite, las partículas y los impactos mecánicos prevalentes en los entornos de turbomaquinaria. El diseño de la rosca interna permite un ajuste preciso de la profundidad de la sonda, lo que permite al usuario establecer con precisión la distancia con respecto al eje de la máquina.

Información para pedidos

• Una (1) carcasa de sonda de proximidad 31000-28-05-00-024-01-02.

• Tuerca de montaje y kit de sellado con junta tórica.

• Documentación técnica de instalación y montaje.

• Nota: Asegúrese de la compatibilidad de la rosca con los puertos existentes de la máquina para una instalación estanca a la presión.

Pautas de instalación en campo

• Interfaz mecánica: Instale la carcasa en el puerto de la máquina utilizando un sellador de roscas adecuado (por ejemplo, cinta de teflón o compuesto para tuberías industriales) para lograr un sellado positivo y sin fugas.

• Alineación: Asegúrese de que la carcasa esté orientada perpendicularmente a la línea central del eje; verifique que la sonda se pueda insertar completamente y ajustar a la distancia de funcionamiento requerida.

• Enrutamiento de cables: Utilice el accesorio de conducto integrado para asegurar el cable coaxial de la sonda; mantenga un radio de curvatura suave para evitar dañar el dieléctrico coaxial interno o el blindaje.

• Toma de tierra: Fije el cuerpo de la carcasa a una toma de tierra limpia y de baja impedancia de la máquina para mantener la integridad del blindaje del sistema de transductor.

• Bloqueo: Una vez establecida la distancia óptima de la sonda, apriete las contratuercas para asegurar el conjunto de la carcasa, evitando el movimiento debido a la vibración armónica.

Preguntas frecuentes

• ¿Cuál es el propósito de la carcasa de la serie 31000?

  La serie 31000 proporciona una interfaz mecánica robusta y estandarizada para el montaje de sondas de proximidad, al tiempo que protege el cuerpo de la sonda y el cable del entorno operativo de la máquina.

• ¿La carcasa es compatible con todas las sondas de 8 mm?

  La carcasa está diseñada específicamente para diámetros de sonda de 8 mm; verifique que el paso de la rosca de la sonda coincida con el roscado interno de la carcasa.

• ¿Cómo se mantiene el sello de la rosca?

  La carcasa utiliza roscas NPT estándar; aplique un sellador de roscas industrial adecuado para garantizar un sello estanco a la presión si la instalación se realiza en una cavidad de aceite presurizada.

• ¿Se puede utilizar la carcasa en zonas de alta temperatura?

  Sí. La carcasa está clasificada para temperaturas de hasta +177 °C; asegúrese de que el sellador de roscas seleccionado también esté clasificado para la temperatura de funcionamiento de la máquina.

• ¿Cómo se evita la resonancia mecánica durante la instalación?

  La instalación adecuada implica enroscar la carcasa profundamente en la caja de la máquina para minimizar el "sobresaliente", reduciendo el efecto de brazo de palanca que causa el ruido inducido por vibraciones.

• ¿El material de la carcasa es resistente a la exposición química?

  La construcción de acero inoxidable proporciona una alta resistencia a la oxidación y la degradación química típicamente encontradas en los sistemas de lubricación de turbinas.

• ¿Cómo confirmo que la longitud de la carcasa es correcta para mi aplicación?

  La longitud de 240 mm se mide desde la brida de montaje hasta el accesorio del conducto; asegúrese de que esto se ajuste a las limitaciones de espacio físico de la caja de su máquina.

• ¿Qué se debe hacer si el accesorio del conducto está dañado?

  El accesorio del conducto es integral al conjunto de la carcasa; si está dañado, la integridad del blindaje del cable puede verse comprometida, lo que requiere un reemplazo del conjunto.
