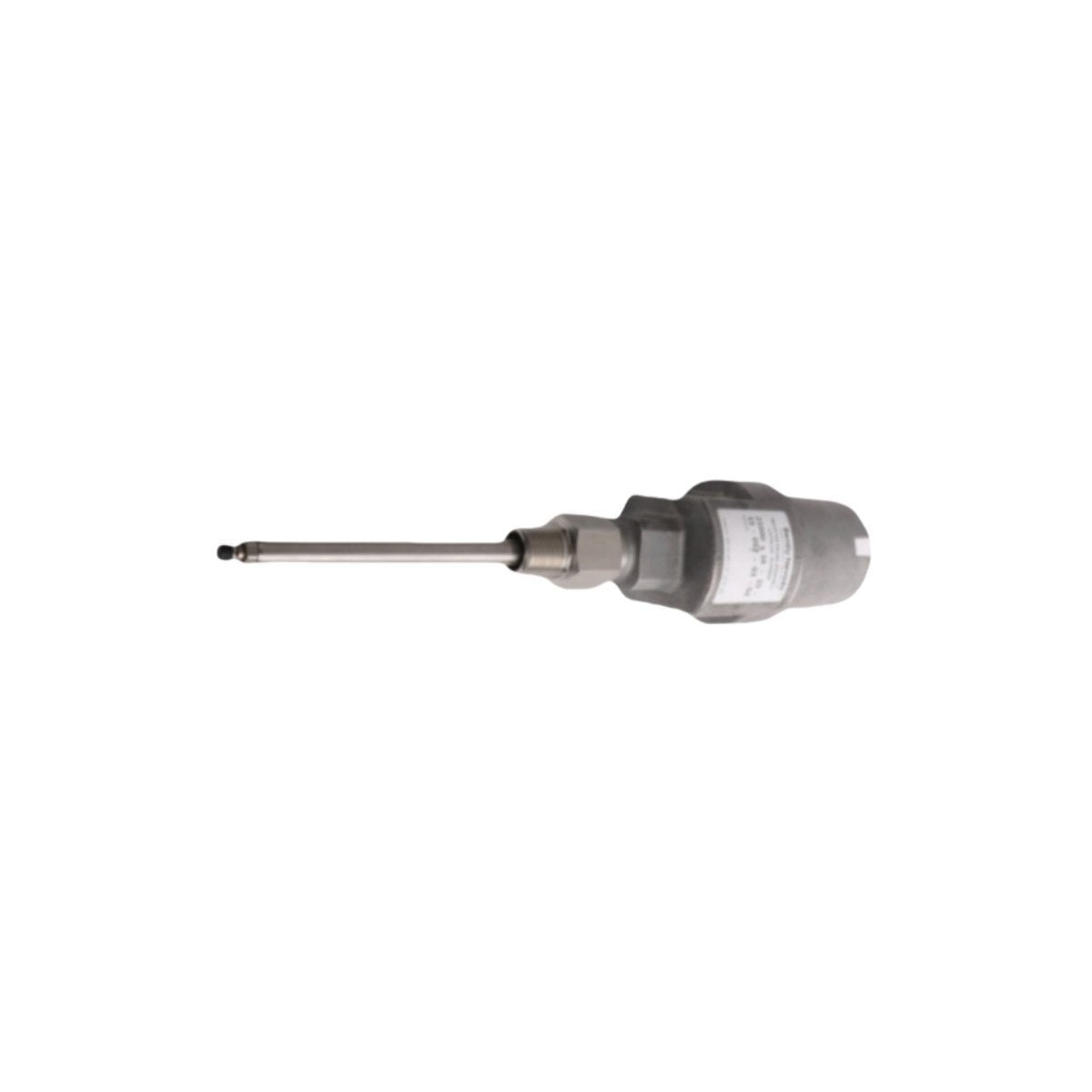

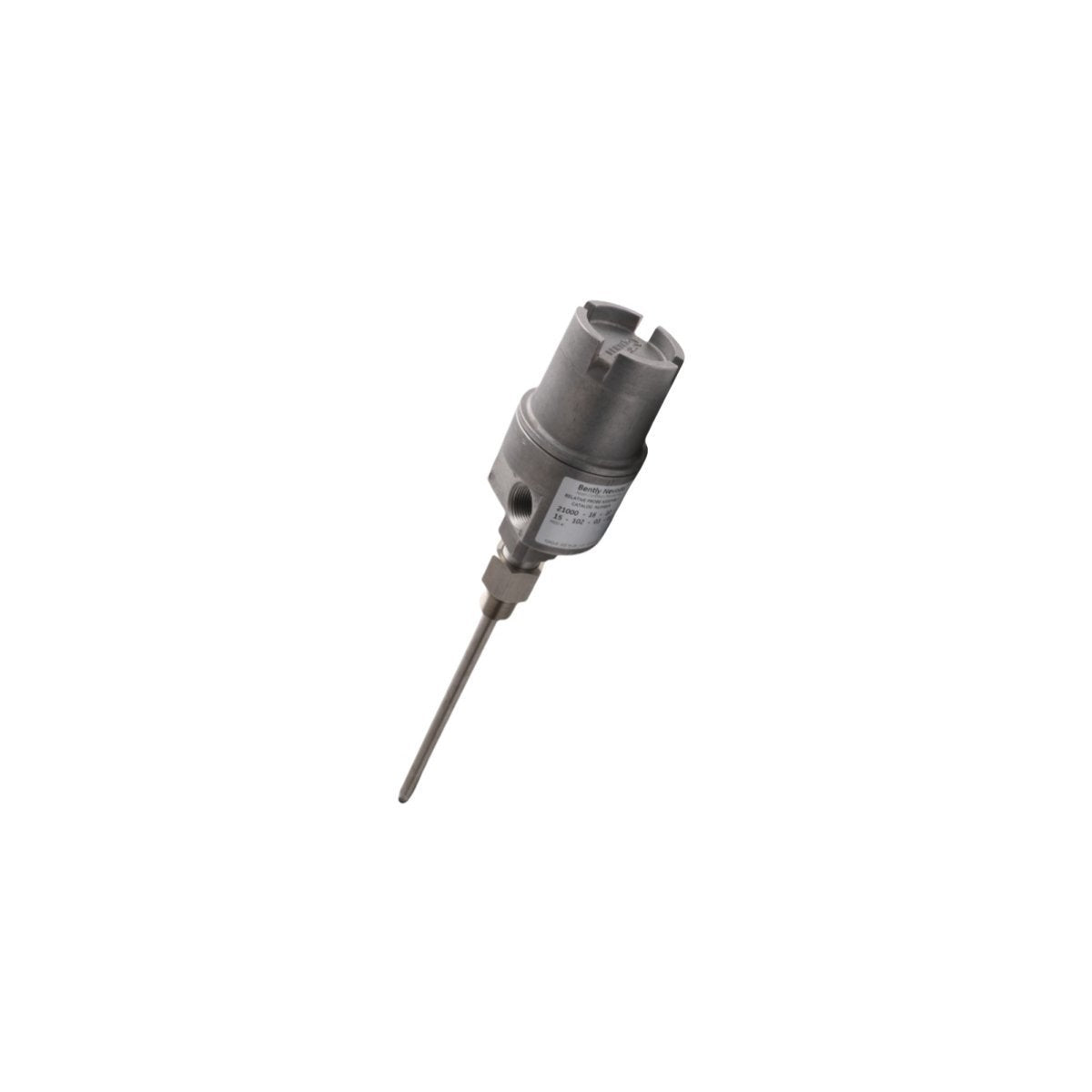

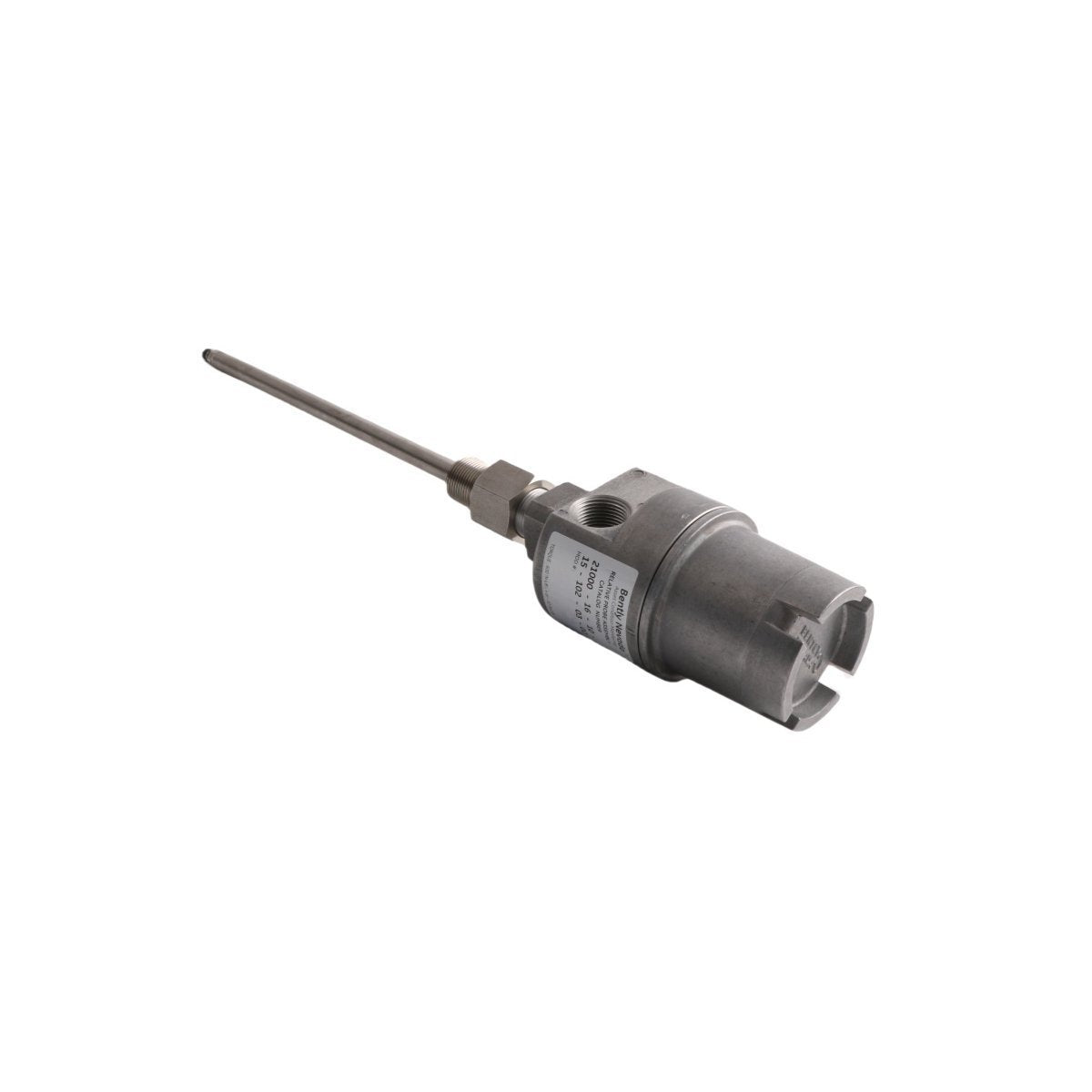

El Bently Nevada 21000-28-10-00-041-04-02, también catalogado como la 21000 Carcasa de Sonda de Proximidad, funciona como un componente de hardware dedicado para la encapsulación mecánica y el posicionamiento externo de transductores de proximidad dentro de las plataformas del Sistema de Instrumentación de Turbomaquinaria 3300 XL. Configurada para un ajuste físico directo bajo condiciones de operación en línea, la unidad mecánica pasiva proporciona una envoltura sellada a prueba de explosiones que protege los cuerpos internos del sensor de la degradación ambiental mientras facilita las modificaciones manuales de la holgura en relación con un objetivo de eje giratorio.

Parámetros Mecánicos y Ambientales

Gestión de la Posición del Sensor y Validación del Voltaje de Holgura

El diseño de la carcasa establece una trayectoria estructural rígida que mantiene una alineación coaxial precisa de un transductor de corrientes de Foucault con respecto a la pista de observación del eje de la máquina. Esta estricta estabilidad de orientación preserva las especificaciones de escalado uniforme de la sonda de corrientes de Foucault a lo largo de la trayectoria calibrada de la cabeza del sensor. Durante la puesta en marcha o los procedimientos de ajuste en línea, la camisa guía integrada regula la profundidad del sensor hasta que el monitor de proximidad informa una validación del voltaje de holgura que coincide con el criterio de -10 VCC de referencia. La rigidez estructural dentro de las guías de la camisa aísla el transductor de las armónicas mecánicas externas, facilitando un seguimiento sin corrupción de la dinámica de alta frecuencia del rotor mientras asegura una robusta supresión de la diafonía entre ubicaciones de sensores adyacentes.

Guías de Instalación en Campo

• Restricciones de Enganche de Rosca: Monte la base del conjunto de la carcasa principal en el puerto de la caja de la máquina, asegurando un mínimo de 5 roscas completas de enganche NPT para mantener el sello principal del límite de presión. Aplique un compuesto de roscas industrial para eliminar la migración de fluidos.

• Inserción del Transductor y Ajuste de Profundidad: Enrosque la sonda de proximidad en el mecanismo interno de la camisa guía. Conecte un multímetro digital al terminal de salida del controlador proximal y avance la camisa de posición exterior hasta obtener la lectura de validación del voltaje de holgura requerida de -10 VCC.

• Terminación de Conducto y Blindaje: Apriete las contratuercas de compresión al perfil de torque especificado para bloquear completamente la posición del sensor contra las vibraciones de la carcasa. Dirija el cable de extensión del transductor a través de un conducto flexible con toma a tierra y estanco a líquidos, conectado al puerto de salida 3/4-14 NPT, manteniendo una separación adecuada de los cables de corriente alterna para evitar fallas en la supresión de la diafonía.

Preguntas Frecuentes

P: ¿Se puede volver a ajustar o reemplazar la sonda de proximidad interna mientras la turbomaquinaria está activa y en línea?

R: Sí. La estructura mecánica 21000 cuenta con un prensaestopas de sellado de presión dinámico que aísla completamente el límite interno del fluido. Esto permite al personal de campo aflojar la camisa de bloqueo exterior, ajustar o cambiar la sonda para lograr una validación precisa del voltaje de holgura y volver a bloquear el sistema sin fugas de aceite o apagado de la unidad.

P: ¿Cómo protege esta configuración de carcasa los bucles del sensor de la degradación de la supresión de la diafonía?

R: La configuración de cúpula de metal sólido encierra completamente las conexiones de los terminales del transductor de proximidad, actuando como una jaula de Faraday continua. Cuando el conjunto de la carcasa está unido físicamente a la tierra del bastidor de la máquina, establece una barrera efectiva contra la interferencia electromagnética adyacente.

P: ¿Cuáles son los indicadores de un error de alineación mecánica dentro del conjunto de la carcasa?

R: Un cambio angular en relación con el eje objetivo altera las métricas de escalado de la sonda de corrientes de Foucault. Este problema desplaza la salida del sensor de su rango lineal óptimo, impidiendo una validación adecuada del voltaje de holgura alrededor del punto central de -10 VCC e introduciendo distorsión de recorte en la dinámica del rotor medida.
