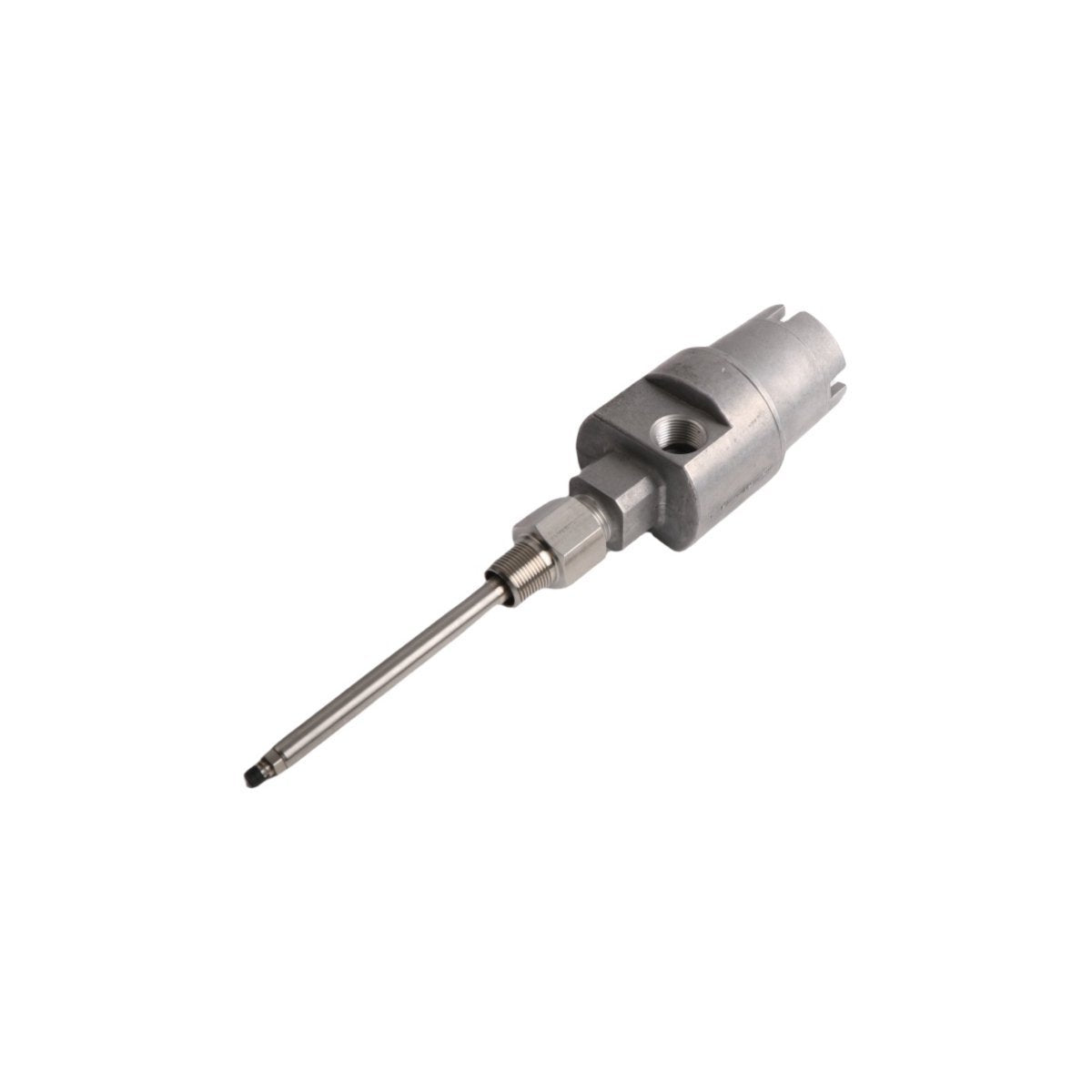

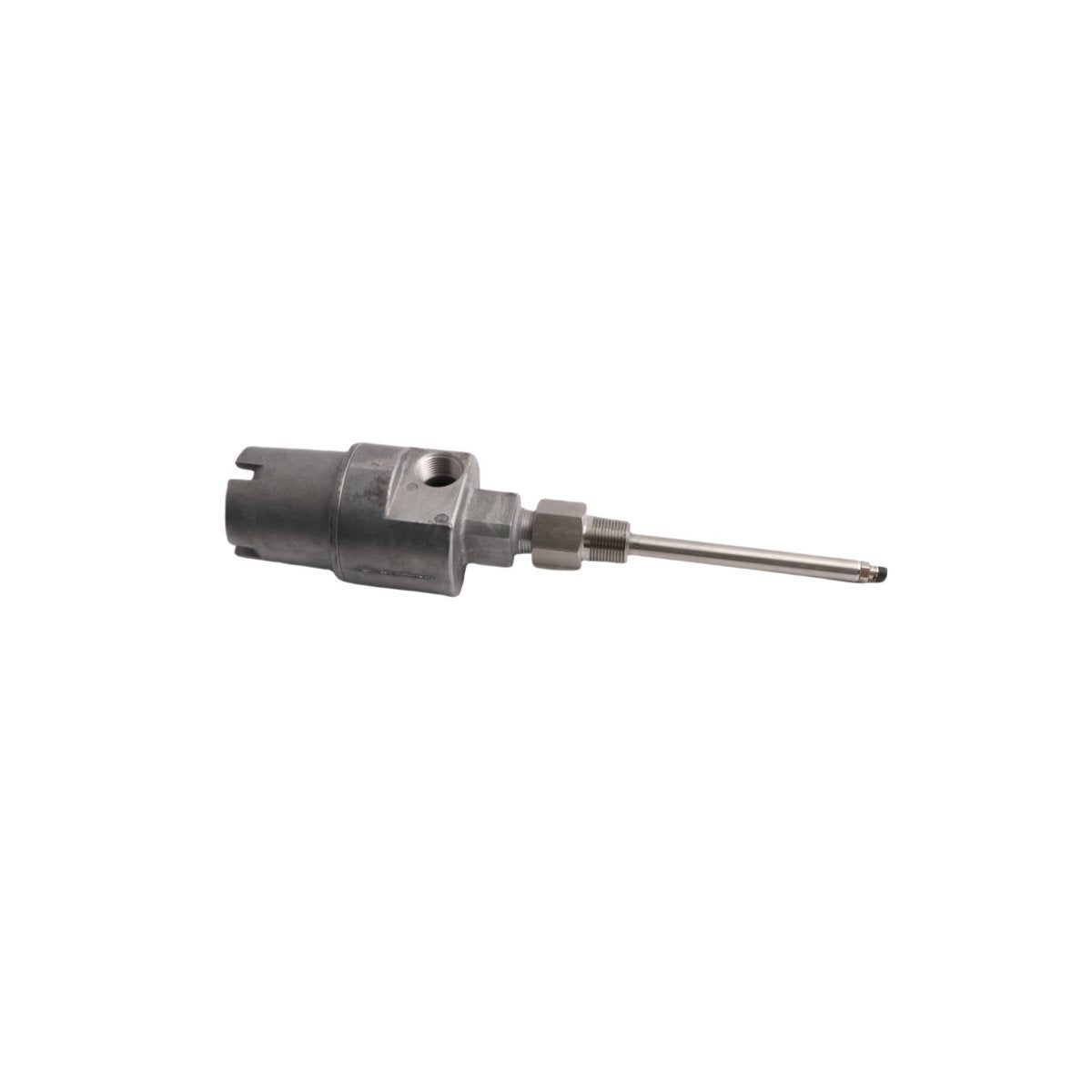

La Bently Nevada 21000-16-10-00-120-03-02, también catalogada como la carcasa de sonda de proximidad 21000, funciona como un componente de hardware dedicado para la protección ambiental y el posicionamiento mecánico de las sondas de proximidad dentro de las redes de monitorización 3300 y 3300 XL TSI. Este conjunto de carcasa robusta a prueba de explosiones sella y ancla los enlaces internos del transductor directamente a las carcasas de la máquina, lo que permite el ajuste externo de la profundidad de inserción de los sensores de proximidad con respecto a la cara del eje objetivo sin desmontar el hardware operativo de la planta.

Índice de hardware

Posicionamiento mecánico y optimización de la dinámica del rotor

La arquitectura mecánica del conjunto 21000-16-10-00-120-03-02 mantiene una estricta geometría coaxial para eliminar la distorsión estructural que afecta los cálculos de escala de la sonda de corriente de Foucault. El conjunto de manguito externo roscado permite a los ingenieros ajustar la posición interna del sensor en línea hasta que los bucles del transductor alcanzan un objetivo de validación de voltaje de espacio preciso de -10 VCC en el centro físico del juego operativo del eje objetivo. Las paredes de metal pesado proporcionan aislamiento de los campos de inducción eléctrica externos, maximizando la supresión de la diafonía física entre sistemas de sonda de proximidad cercanos que monitorean perfiles críticos de dinámica del rotor.

Consultas de interfaz mecánica

P: ¿Cómo se configura la validación de voltaje de espacio (objetivo de -10 VCC) utilizando este conjunto de carcasa?

R: Afloje el mecanismo de bloqueo externo y gire el manguito de ajuste exterior para mover la punta de la sonda hacia adentro o hacia afuera con respecto al eje mientras rastrea el voltaje del bucle con un multímetro digital hasta que se alcance el punto medio de -10 VCC.

P: ¿Se puede reemplazar la sonda de proximidad interna mientras la máquina objetivo está en funcionamiento?

R: Sí. La carcasa de la serie 21000 permite la extracción y sustitución externa del conjunto de la funda del sensor sin abrir la carcasa principal de la máquina, lo que elimina las caídas de vacío o de presión de aceite de la planta.

P: ¿Este conjunto de hardware requiere kits de herramientas especializados para las rutas de conductos de conexión a tierra?

R: No. Se aplican las prácticas industriales estándar de conexión a tierra eléctrica. La conexión a tierra se basa en un acoplamiento mecánico estanco de metal con la carcasa de la máquina y una unión adecuada en las entradas de conductos NPT de 3/4-14 integradas.

Directrices de instalación mecánica

• Enrosque la base de la carcasa principal en el puerto de la carcasa de la máquina utilizando sellos de rosca industriales estándar, logrando al menos 5 roscas completas de acoplamiento NPT para asegurar un bloque ambiental adecuado.

• Guíe el conjunto de la funda interior suavemente por el orificio central para evitar que se cizalle o aplaste la cara de la punta de la sonda interior contra los escalones del hombro interior.

• Bloquee la tapa protectora externa de paredes gruesas completamente cerrada en el sello base estructural para verificar el cumplimiento de los estándares a prueba de explosiones de áreas peligrosas.

• Pase el cable flexible blindado a través de las salidas de conductos dedicadas para eliminar puntos de tensión de flexión mecánica bruscos en la unión del sensor.

Contenido del kit de adquisición estándar

• 1 x Conjunto de carcasa Bently Nevada 21000-16-10-00-120-03-02

• 1 x Núcleo de posicionamiento de la funda interna

• 1 x Juego de juntas tóricas de fluorosilicona

• 1 x Hoja de diagrama de alineación de instalación

Condiciones de embalaje y envío

Tiempo de entrega: 2-7 días una vez finalizada la verificación del pago. La ejecución del envío se basa en redes de transporte aéreo exprés globales premium, incluidas DHL, FEDEX o UPS. Cada unidad de hardware se sella dentro de un embalaje industrial antiestático especializado y está rodeada de insertos estructurales aislantes de golpes para garantizar que las tolerancias mecánicas y las propiedades de la superficie de sellado permanezcan inalteradas durante las fases de tránsito global.
