Descripción general del producto

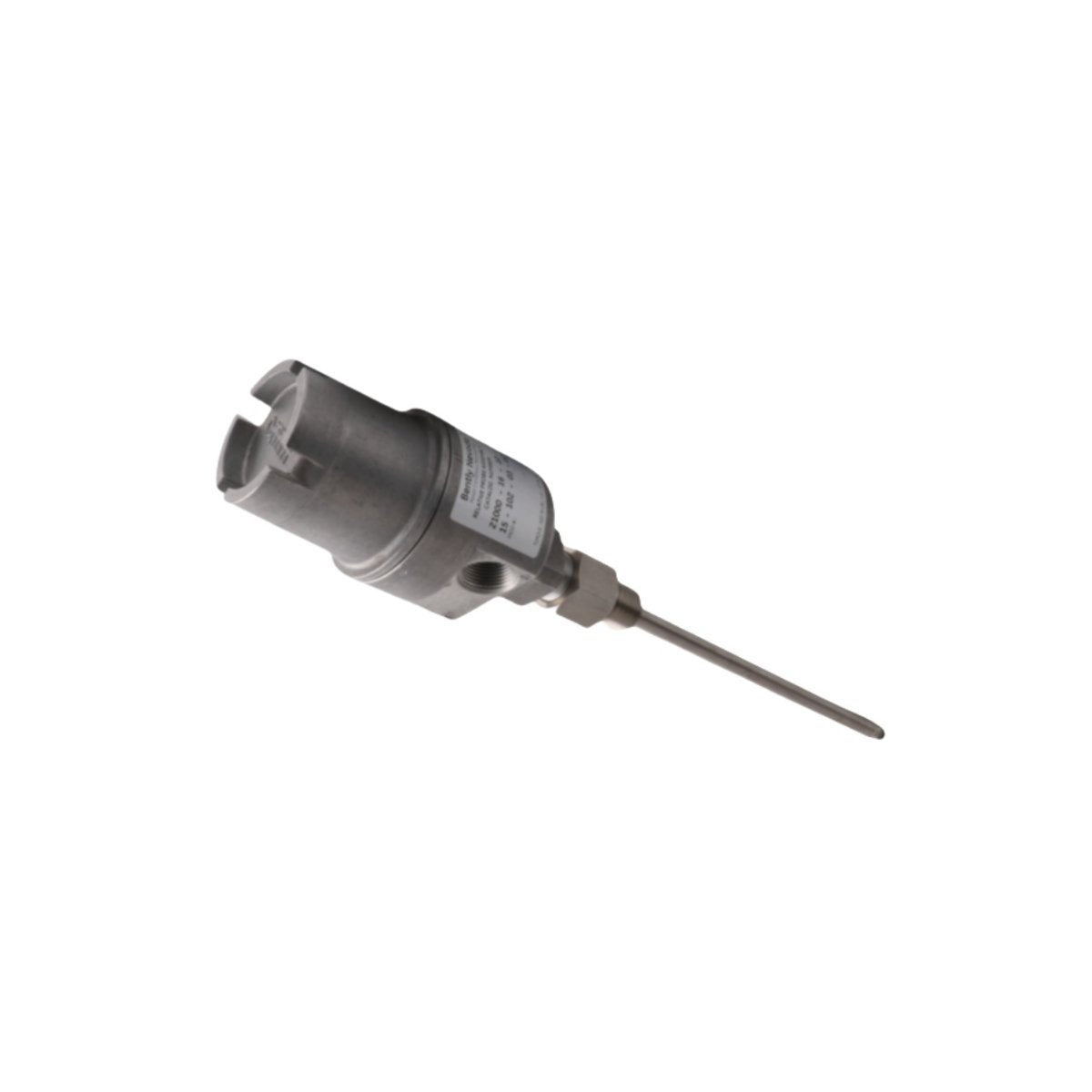

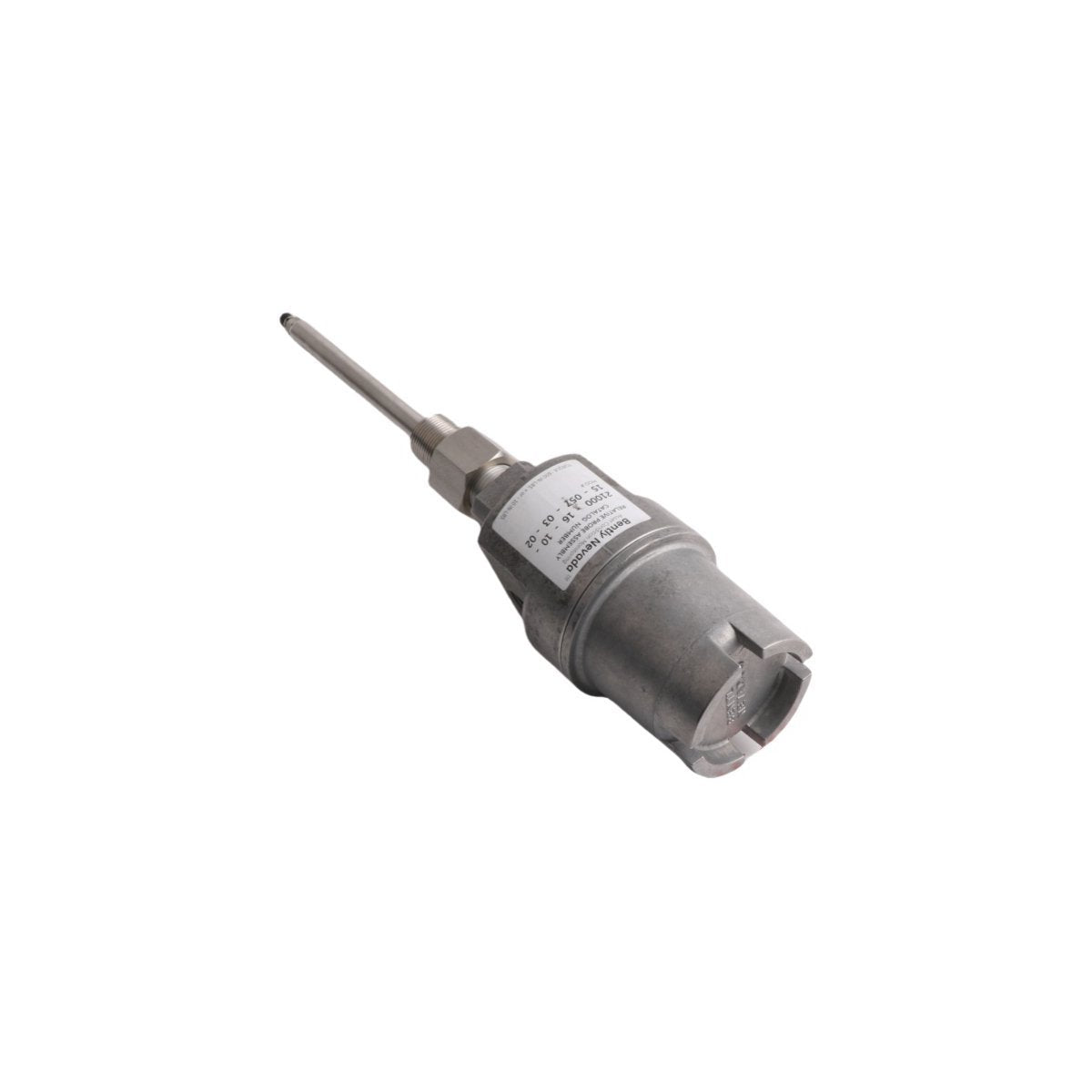

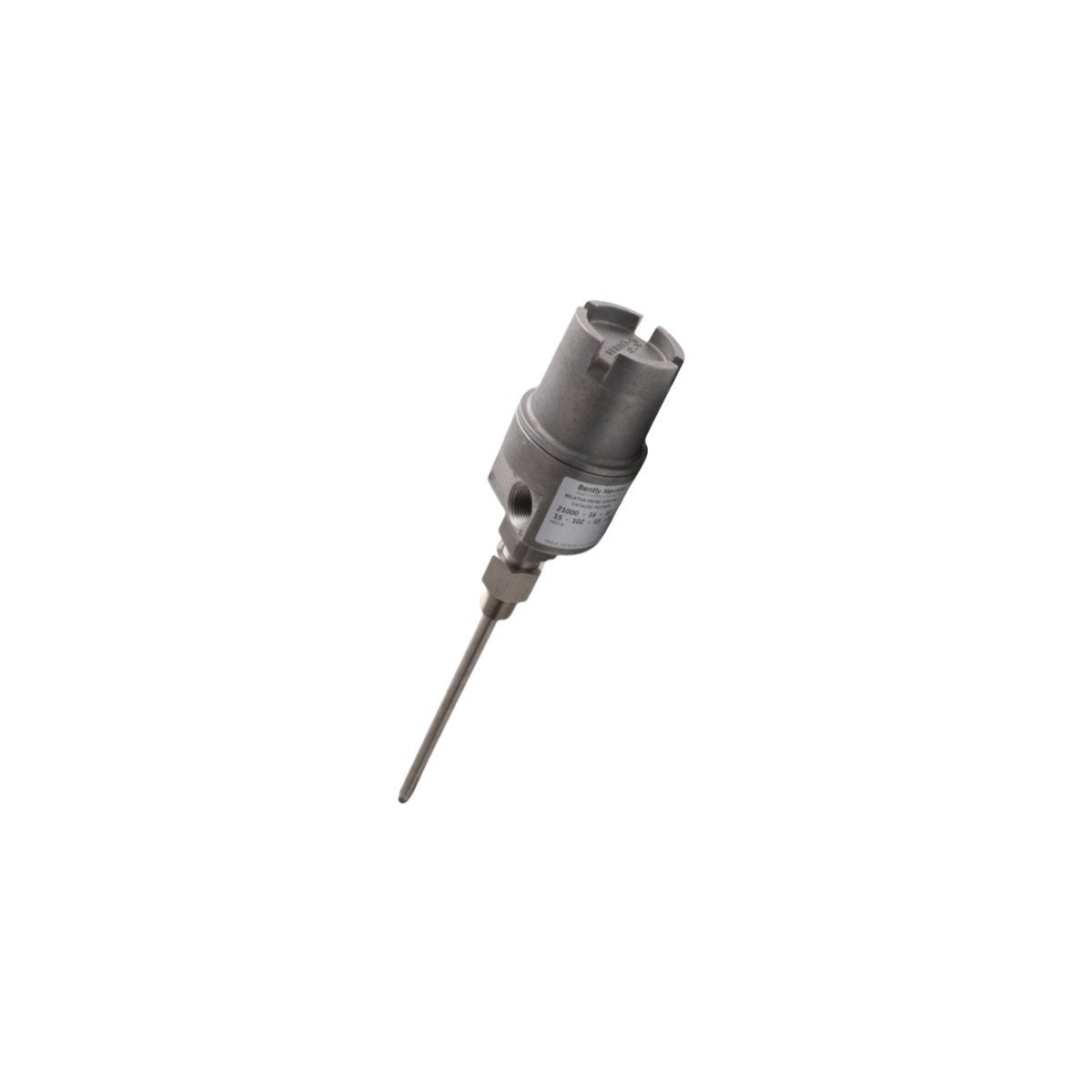

El conjunto de carcasa de sonda de proximidad Bently Nevada 21000-16-10-00-095-04-02 proporciona un aislamiento mecánico de primera calidad y certificación de área peligrosa para sensores de corrientes de Foucault críticos. Este modelo extendido específico cumple funciones vitales en instalaciones de monitoreo de maquinaria rotatoria a gran escala, particularmente donde el aislamiento térmico grueso o las carcasas de máquinas anchas demandan un perfil de separación extra largo. La estructura robusta mantiene la estabilidad absoluta del sensor, protegiendo la delicada sonda de salpicaduras de aceite a alta velocidad, humedad ambiental extrema y desechos atmosféricos. Se interconecta sin problemas con los módulos de rack Bently Nevada 3500 y sistemas de control distribuido (DCS) de terceros, entregando señales de vibración dinámica y desplazamiento del eje sin ruido. Al neutralizar la interferencia ambiental, esta carcasa asegura que los sistemas críticos de parada de emergencia (ESD) reciban datos de alta precisión para prevenir fallas catastróficas de los activos.

Plano estructural del número de pieza

21000 - Estilo mecánico base

Identifica la serie de carcasas de sonda de aluminio certificadas estándar diseñadas para zonas de procesos industriales volátiles o explosivas.

16 - Tamaño de conexión del conducto

Designa el cubo de entrada de conducto de 3/4-14 NPT que cuenta con un agarre de cable de polímero interno para sujetar firmemente el cableado de campo.

10 - Estándar de rosca interna

Especifica el perfil de rosca interna estándar de 3/8-24 UNF mecanizado para aceptar manguitos de sonda de proximidad a juego.

00 - Configuración de la cara de montaje

Indica una variante de cara de montaje plana estándar desprovista de mecanizado de contrataladro inverso o bridas de asiento no estándar.

095 - Longitud de separación extendida

Define una distancia de separación externa total de 9.5 pulgadas para alejar la caja de conexiones principal de las cubiertas de maquinaria gruesas.

04 - Rango de penetración del manguito

Configura una longitud máxima del manguito de sonda ajustable interno de 4.0 pulgadas para una focalización precisa de la profundidad de campo.

02 - Accesorio de acoplamiento de campo

Incluye accesorios de hardware a prueba de explosiones estándar para lograr una conexión inmediata con conductos rígidos o flexibles localizados.

Parámetros mecánicos y ambientales

Protocolos de ingeniería de despliegue en campo

Diseño de extensión mecánica

Considere la gran huella de separación de 9.5 pulgadas antes de ejecutar la instalación. Asegúrese de que el punto de montaje estructural en la carcasa de la turbina o el compresor permanezca completamente libre de deflexiones para evitar ruidos artificiales de baja frecuencia.

Optimización de la distancia eléctrica

Conecte un multímetro digital estándar a los terminales de salida del sensor Proximitor durante el ajuste inicial. Gire el manguito interno hasta que el voltaje se estabilice exactamente en -10.0 VCC, lo que corresponde al verdadero centro eléctrico del rango lineal 3300 XL.

Rutina de cableado a prueba de explosiones

Mantenga un estricto cumplimiento con los códigos locales de seguridad intrínseca. Aplique compuesto de rosca industrial a las roscas de 3/4-14 NPT y encamine el cable de campo asegurándose de que el radio de curvatura mínimo no pince ni tensione el cable coaxial interno de la sonda.

Perfil de resistencia a condiciones severas

Resistencia en áreas de alta corrosión

La arquitectura especializada de aluminio con bajo contenido de cobre resiste eficazmente la corrosión galvánica, la oxidación por aire salino y la corrosión atmosférica por gases ácidos ($H_2S$). Esta resistencia preserva los componentes eléctricos internos en centrales eléctricas costeras e instalaciones de procesamiento petroquímico pesado.

Integración impecable de supervisión de turbinas

Al crear un punto de anclaje inquebrantable y libre de resonancia para la sonda de proximidad, este conjunto elimina la vibración mecánica de alta frecuencia que corrompe la salida bruta del transductor. Las señales de órbita limpias y sin atenuación pasan sin problemas a los diseños de instrumentación de supervisión de turbinas (TSI) y a los bucles de control Honeywell Experion PKS.

Información sobre pedidos

(1) Cuerpo principal de la carcasa de fundición Bently Nevada 21000-16-10-00-095-04-02

(2) Tapa de acceso externa roscada con sello de junta tórica de nitrilo

(3) Manguito ajustable interno y mecanismo de contratuerca de bloqueo

(4) Juego de accesorios de compresión para conductos de alta resistencia

Estándares globales de carga y embalaje

Iniciamos los protocolos de envío dentro de 2-7 días una vez que se completa la verificación del pago. El tránsito global se realiza a través de las principales redes de mensajería urgente, incluidas DHL, FEDEX y UPS, para maximizar la fiabilidad de la entrega. Los especialistas en envío envuelven cada conjunto de carcasa en un embalaje industrial antiestático de alta resistencia e incrustan el producto dentro de capas de espuma protectora personalizadas y contorneadas que absorben los golpes para neutralizar los fuertes impactos físicos durante el tránsito internacional.

Foro de validación técnica

P1: ¿Por qué este modelo utiliza un sufijo de longitud 095?

R1: El sufijo 095 significa una longitud de separación de 9.5 pulgadas, diseñada específicamente para extenderse más allá de las mantas de aislamiento térmico gruesas en turbinas de vapor grandes, manteniendo accesible la unión del cableado.

P2: ¿Se incluye la sonda interna con este conjunto de producto?

R2: No. Este producto es solo el conjunto de la carcasa mecánica protectora. La sonda de proximidad de corrientes de Foucault 3300 XL y los cables de extensión correspondientes deben comprarse de forma independiente.

P3: ¿Cómo me aseguro de que haya un sello ambiental en la tapa externa?

R3: Asegúrese de que la junta tórica de goma integrada esté completamente asentada en su ranura y apriete la tapa de aluminio roscada por completo hasta que se encuentre con la cara de tope de metal durante el montaje final.

P4: ¿Puede este modelo soportar la exposición continua a entornos marinos en alta mar?

R4: Sí. La construcción de aluminio fundido con bajo contenido de cobre presenta un acabado de grado marino diseñado específicamente para resistir la oxidación por agua salada y entornos de alta humedad sin degradarse.

P5: ¿Qué tamaño de rosca debe tener mi sonda de proximidad para encajar en esta carcasa?

R5: El código de opción "10" incorporado designa una especificación de rosca interna de 3/8-24 UNF, lo que significa que el cuerpo o el manguito de su sonda de proximidad deben coincidir con este perfil de rosca exacto.
