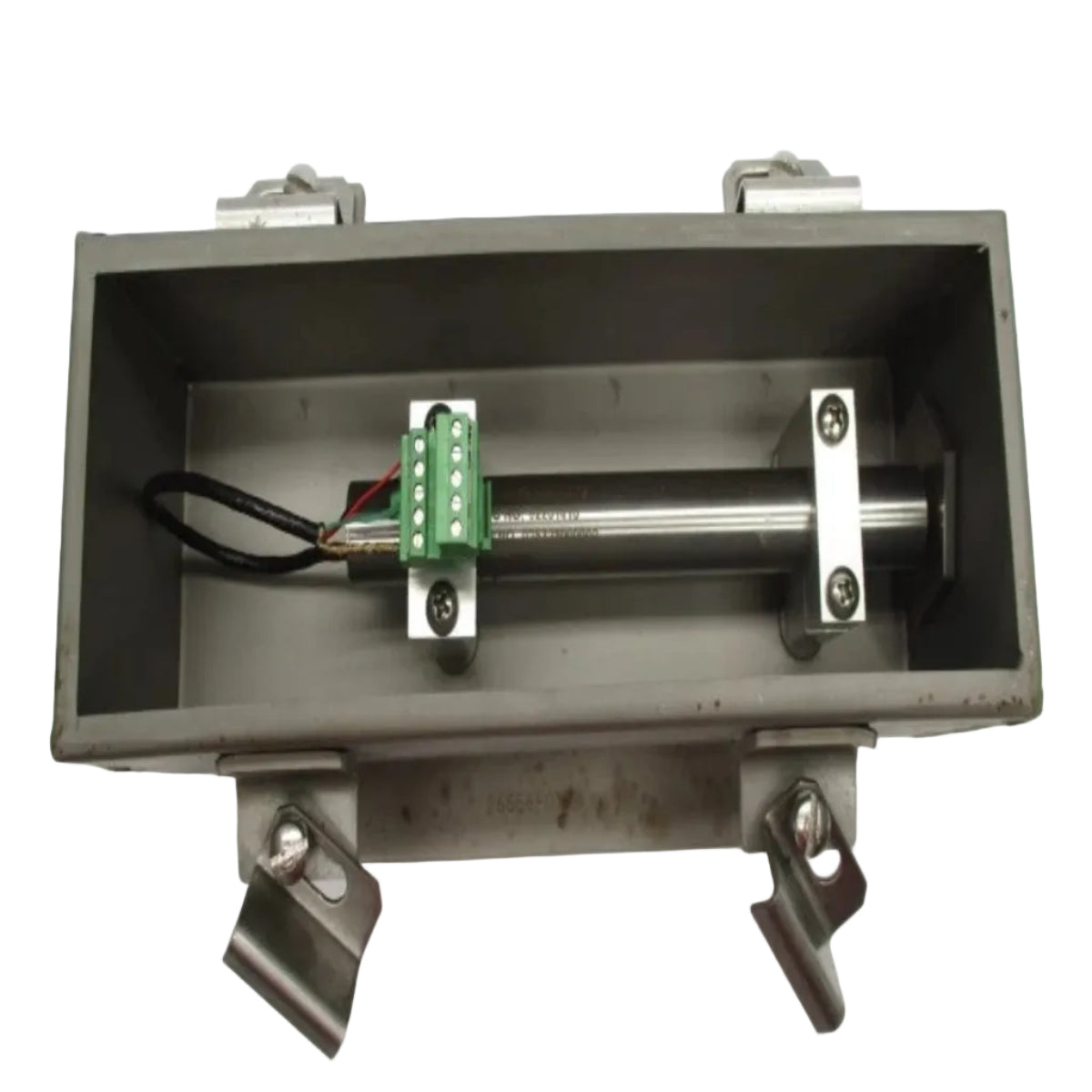

Configurado para la medición de desplazamiento por expansión de carcasa en las plataformas de monitoreo de transductores Bently Nevada, el Bently Nevada 135613-01 (Sistemas de transductor de expansión de carcasa 24765) proporciona una ejecución física/eléctrica directa para convertir el movimiento de expansión térmica mecánica en señales de voltaje de CC proporcionales.

Identificación del modelo

El sistema de transductor de expansión de carcasa Bently Nevada 135613-01 está diseñado para medir el movimiento de expansión relativo entre las carcasas de las máquinas y los puntos de referencia. El sistema acepta una entrada de alimentación de CC y proporciona una salida de voltaje proporcional al desplazamiento medido.

El rango de salida del transductor está configurado de +1 a +6 VCC, con los modelos 135613-01 y 135613-11 que proporcionan una sensibilidad de 0.20 V/mm (5.0 V/pulgada). El dispositivo está diseñado para aplicaciones de monitoreo de condiciones mecánicas que requieren una medición continua del movimiento de la carcasa.

Especificaciones del hardware

Dinámica del rotor y medición de la expansión

El sistema de transductor 135613-01 proporciona retroalimentación de desplazamiento mecánico para monitorear el comportamiento de expansión de la carcasa. El circuito de medición convierte el movimiento físico en una señal de voltaje eléctrico adecuada para la conexión a equipos de monitoreo.

Para un análisis preciso de la dinámica del rotor, la posición de instalación del transductor y la alineación de la referencia mecánica deben permanecer estables. La calibración adecuada garantiza que el movimiento de expansión térmica se represente correctamente dentro del sistema de monitoreo.

El dispositivo funciona con un formato de salida de voltaje directo, eliminando los requisitos adicionales de conversión de señal entre el transductor y las entradas de monitoreo compatibles.

Información de pedido

• 1 x sistema de transductor de expansión de carcasa Bently Nevada 135613-01
• 1 x conjunto de transductor configurado de fábrica
• 1 x etiqueta de identificación de producto
• 1 x paquete de documentación técnica cuando se suministra

Pautas de instalación y cableado

Instalación mecánica

• Instale el transductor en una superficie de referencia mecánica estable.
• Verifique que la dirección de detección coincida con el movimiento de expansión de la carcasa esperado.
• Asegúrese de que el hardware de montaje mantenga un posicionamiento mecánico constante.

Conexión eléctrica

• Utilice cableado de señal blindado cuando se instale en entornos con ruido eléctrico.
• Conecte los blindajes de los cables de señal de acuerdo con las prácticas de conexión a tierra del sitio.
• Evite tender el cableado del transductor junto a conductores de alimentación de alta corriente.

Comprobaciones de puesta en marcha

• Verifique la polaridad del voltaje de suministro antes de energizar el dispositivo.
• Confirme que los cambios de voltaje de salida se correspondan con el desplazamiento mecánico real.
• Verifique los niveles de ruido de la señal durante las condiciones normales de funcionamiento.

Preguntas frecuentes

• ¿Qué función proporciona el 135613-01?

  El 135613-01 mide el movimiento de expansión de la carcasa de la máquina y convierte el desplazamiento en una salida de voltaje de CC proporcional.

• ¿Qué energía de entrada requiere este transductor?

  La unidad requiere una alimentación de entrada nominal de +24 VCC y admite una alimentación no regulada de +13,5 a +26 VCC.

• ¿Qué señal de salida se proporciona?

  El transductor proporciona una señal de salida de +1 a +6 VCC proporcional a la expansión de la caja medida.

• ¿Cuál es la sensibilidad del 135613-01?

  El 135613-01 proporciona una sensibilidad de 0,20 V/mm o 5,0 V/pulgada.

• ¿La señal de salida se ve afectada por el ruido eléctrico?

  El ruido de salida especificado es inferior a 10 mV. Las prácticas de cableado adecuadas ayudan a mantener la calidad de la señal.

• ¿Se puede utilizar esta unidad con sistemas de monitoreo Bently Nevada?

  El dispositivo está diseñado como parte de los sistemas de transductores Bently Nevada para el monitoreo de desplazamiento mecánico.

• ¿Qué límites ambientales se aplican al funcionamiento?

  El rango de temperatura de funcionamiento es de -25 °C a +85 °C, con clasificaciones de choque y vibración especificadas.

• ¿El transductor requiere calibración de señal?

  Durante la puesta en marcha se requieren la alineación de la instalación mecánica y la verificación de la respuesta de salida.
