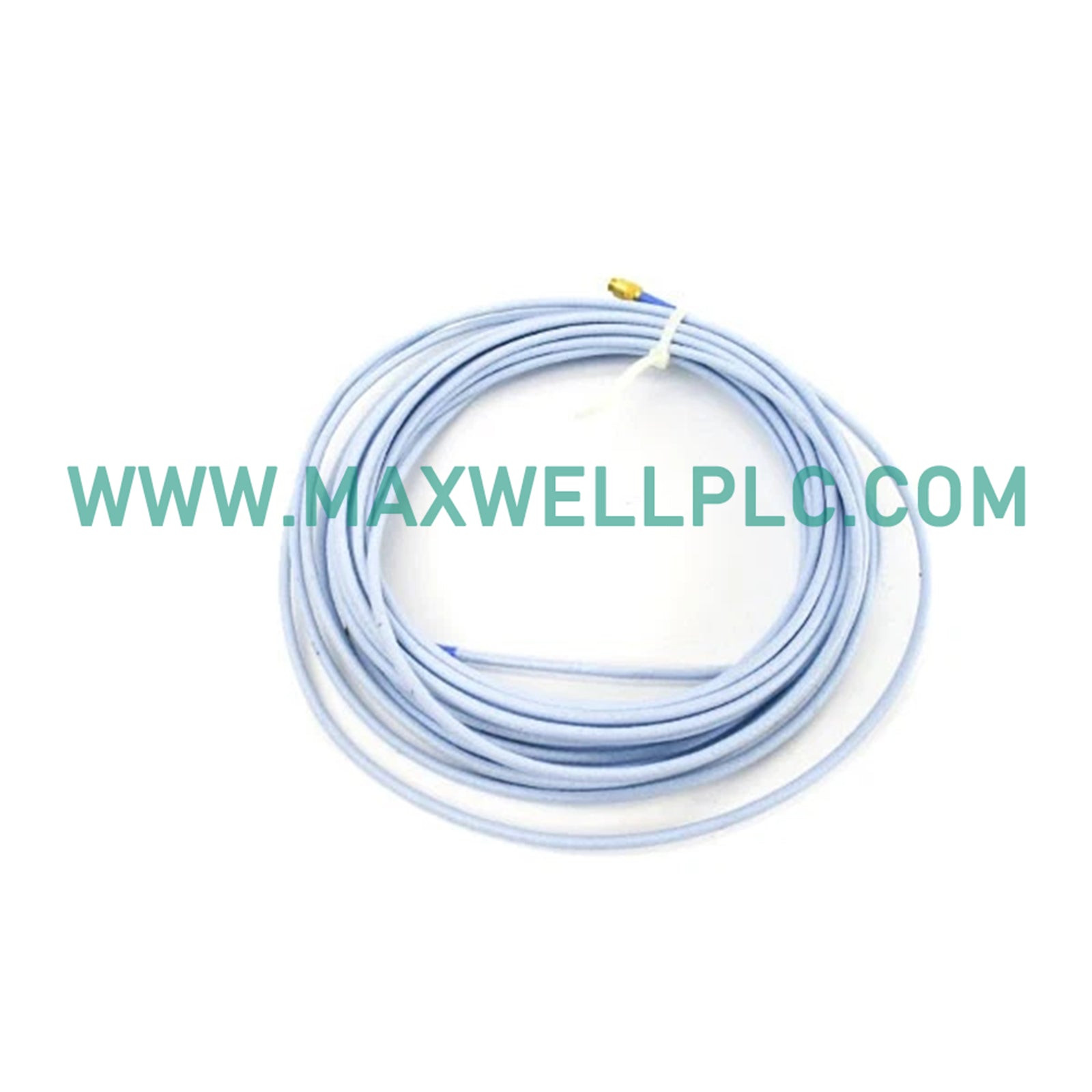

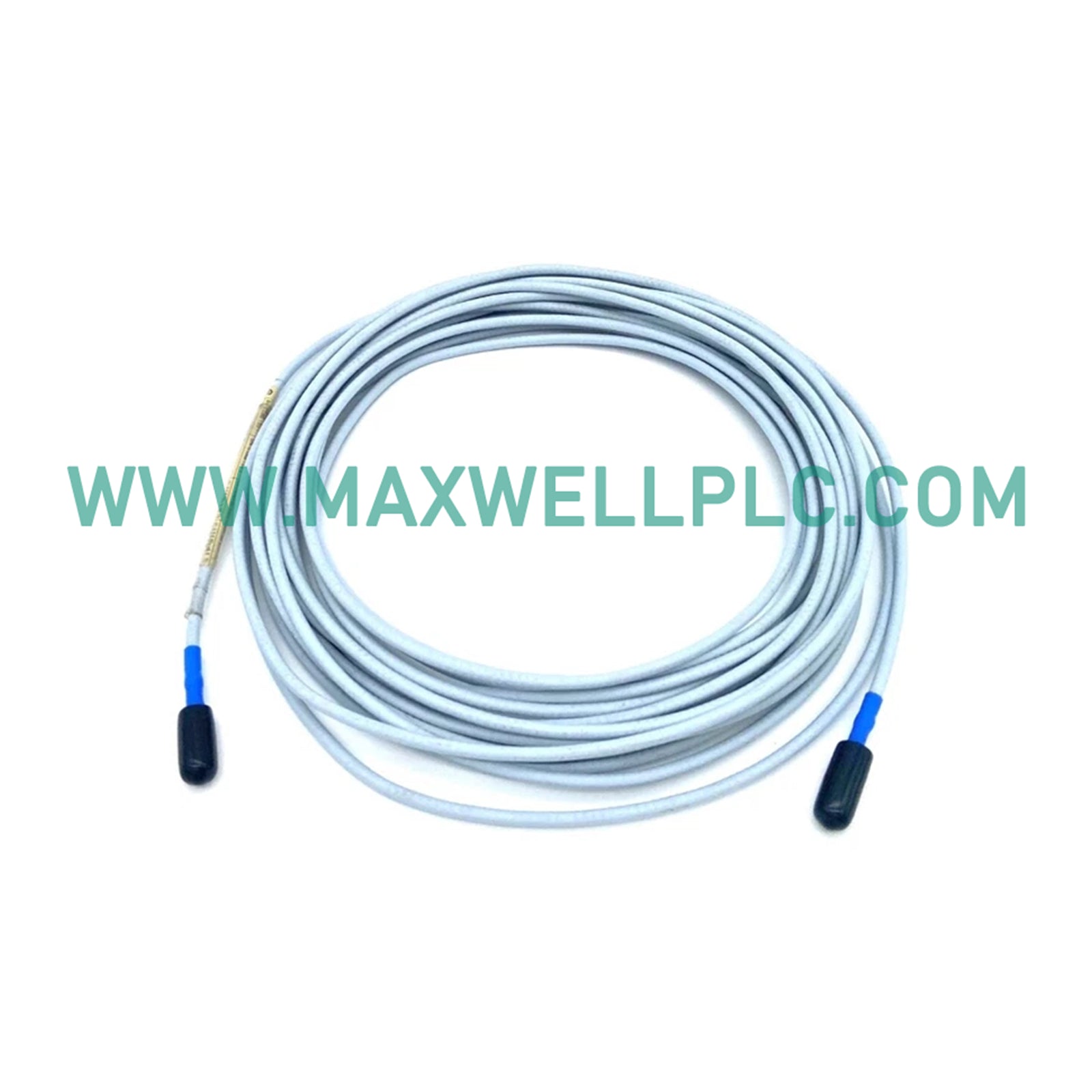

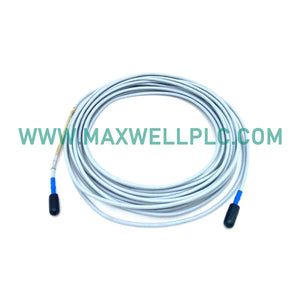

El Bently Nevada 130539-72, también catalogado como el cable blindado de 3 conductores 130539, funciona como un componente de hardware dedicado para la transmisión de señales de aceleración de la carcasa dentro de las arquitecturas de la serie 330400/330425. Forma la conexión eléctrica de baja atenuación que une los acelerómetros de alta frecuencia con las caídas de interfaz del monitor remoto, manteniendo las rutas de la señal estructural contra el ruido inducido por el campo.

Geometría del cable y matriz de configuración

Los parámetros de construcción del artículo detallan las características de interfaz específicas diseñadas para carcasas de transductores de alta temperatura:

• 130539-72: Número de pieza completo que rastrea las especificaciones del compuesto de aislamiento interno, los lotes de producción y los límites de longitud.
• 18 AWG (1,0 mm2): Disposición de conductor de calibre grueso que mitiga las caídas de tensión en tramos largos de cable.
• Conector de 3 tomas: Extremo de interfaz terminado diseñado para enroscarse en las carcasas del acelerómetro 330400/330425.
• Bota de elastómero de fluorosilicona: Pieza moldeada que sella la humedad del proceso y los hidrocarburos en el cabezal del sensor.
• Terminales de orejeta: Preparación de cable de extremo abierto para ejecución directa en regletas de terminales de gabinete.

Parámetros de rendimiento técnico

Señales de vibración de la carcasa y adaptación de impedancia

La ruta de la interfaz mantiene estrictos parámetros físicos para garantizar una escala adecuada de la sonda de corriente parásita y la compatibilidad del transductor de alta frecuencia durante la ejecución. Si bien es distinta de las rutas de validación de voltaje de espacio de proximidad de baja frecuencia (objetivos de -10 VCC), este cable multiconductor mantiene una baja capacitancia (menos de 100 pF/m) para evitar la distorsión de los componentes de engranajes de malla de alta frecuencia. La impedancia característica controlada estabiliza los flujos de datos dinámicos del rotor de alta velocidad, evitando errores de reflexión en tramos largos. La configuración de blindaje exterior integral garantiza la supresión de la diafonía, aislando las formas de onda de voltaje internas de las corrientes eléctricas estructurales adyacentes dentro de los conductos multicanal.

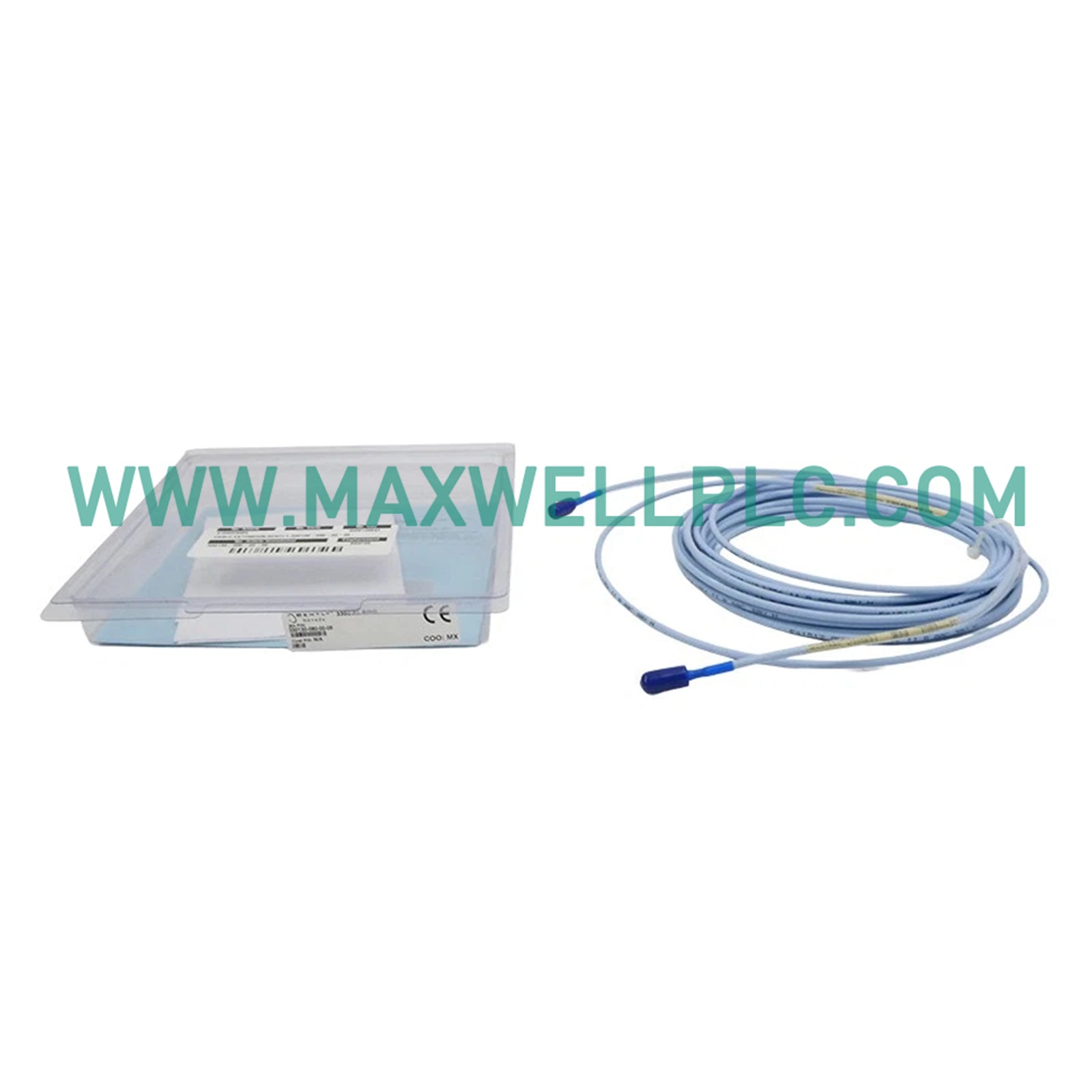

Elementos de embalaje de envío

• 1 conjunto de cable blindado de 3 conductores 130539-72
• 1 bota de elastómero de fluorosilicona integrada de fábrica
• 3 terminales de anillo precrimpados (terminación del lado del sistema)

Manual de diseño físico

Limitaciones de enrutamiento del gabinete

• No baje del radio de curvatura físico mínimo de 76 mm (3,0 pulgadas) durante la ejecución del diseño estático del riel.
• Aísle los cables de señal de las líneas de distribución de alta potencia manteniendo al menos 300 mm de espacio libre en las bandejas abiertas.

Acoplamiento de interfaz del sensor

• Alinee las chavetas del conector de 3 tomas con precisión con los pines de la base del acelerómetro antes de apretar la tuerca de acoplamiento.
• Empuje firmemente la bota de elastómero de fluorosilicona sobre la junta roscada del conector para establecer un sello de fluido hermético.

Reglas de unión de blindaje

• Termine el cable de drenaje del blindaje exterior del cable exclusivamente en el bloque de tierra del chasis del monitor de destino.
• Corte y aísle la capa de blindaje del lado del sensor para evitar bucles de conexión a tierra multipunto dentro de los conductos de campo.

Preguntas frecuentes sobre soporte técnico

• P: ¿Puede este cable de 3 conductores interactuar con sensores de proximidad que requieren una línea base de validación de voltaje de espacio (objetivos de -10 VCC)?

  R: No, esta variante de cable está personalizada para los acelerómetros activos de carcasa 330400 y 330425 y tiene distintas restricciones de capacitancia eléctrica.

• P: ¿La bota de elastómero de fluorosilicona tolera la exposición a fluidos lubricantes sintéticos?

  R: Sí, la química del elastómero se selecciona para retener la presión del sello y resistir la degradación física cuando se expone a lubricantes de maquinaria industrial.

• P: ¿Qué ocurre si la impedancia característica se desvía fuera de la ventana de 50 a 100 ohmios?

  R: Se produce una distorsión de la señal de alta frecuencia, lo que provoca una deriva de la medición o picos de amplitud falsos durante los ciclos de monitoreo armónico de la malla de engranajes.

• P: ¿Está permitido intercambiar en caliente la conexión del sensor mientras el chasis de monitoreo está activo?

  R: Sí, este enlace de conexión pasiva se puede desconectar físicamente bajo tensión, siempre que se omitan los disparos del canal del monitor aguas abajo.

• P: ¿Cómo afecta una ruta de instalación física larga a las métricas de límite de capacitancia?

  R: La capacitancia total del bucle escala linealmente a menos de 100 pF/m; exceder una longitud total de 30 m puede introducir atenuaciones de corte de alta frecuencia.

• P: ¿Cuál es la adición de carga del plano posterior de este producto cuando se conecta al monitor principal?

  R: Como bloque conductor pasivo y sin alimentación, no contribuye con un consumo de corriente ni una carga de hardware al plano posterior del panel de control.

• P: ¿Se requieren pasos de compatibilidad de firmware digital durante las tareas de reemplazo de cables?

  R: No, el artículo es completamente analógico y basado en hardware, sin capas de firmware internas ni dependencias de revisión de software.

• P: ¿Cómo deben manejar los técnicos de campo la estanqueidad de la conexión del terminal bajo vibración continua?

  R: Asegure las orejetas de anillo con arandelas de resorte en los terminales de tornillo para evitar contactos físicos sueltos causados por los movimientos estructurales de la máquina.
