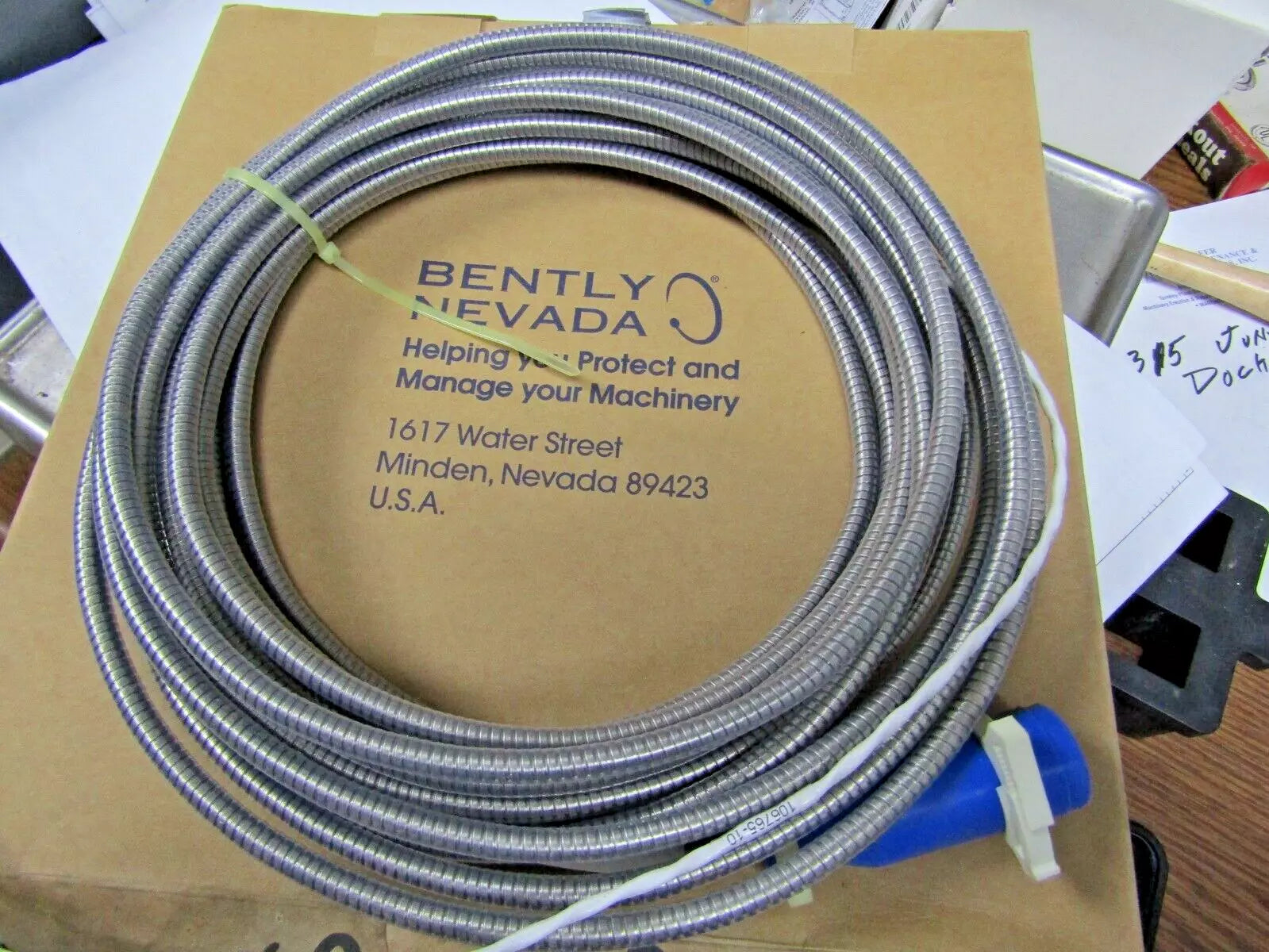

El Bently Nevada 106765-30, también catalogado como el Cable de interconexión del sensor Velomitor XA 106765-30, funciona como un componente de conexión dedicado para la transmisión de señales de velocidad entre los sensores de piezovelocidad 330500 y 330525 y los sistemas de monitoreo.

Identificación del Modelo

Configuración de hardware

El conjunto de cable 106765-30 está diseñado para la interconexión eléctrica entre un sensor de piezovelocidad Velomitor XA y el circuito de entrada de monitoreo de vibraciones asociado. El cable utiliza dos conductores de 22 AWG y proporciona aislamiento de blindaje para la transmisión de señales de vibración.

La construcción del cable admite los requisitos de integridad de la señal para los circuitos de medición de vibraciones donde se requiere baja capacitancia y resistencia controlada. El conjunto se especifica con una longitud total de 30 m para configuraciones de instalación de sensores remotos.

Características técnicas

Los sistemas de monitoreo de vibraciones Bently Nevada utilizan cables de interconexión de sensores dedicados para mantener la calidad de la señal de velocidad entre los sensores de campo y el hardware de monitoreo. El 106765-30 proporciona un aislamiento de conductor a blindaje de 1500 VCC y características eléctricas controladas para aplicaciones de sensores Velomitor XA.

La instalación del cable debe mantener prácticas de blindaje adecuadas para reducir la interferencia electromagnética y evitar el acoplamiento de señales no deseado. El enrutamiento correcto del cable admite una transmisión estable de formas de onda de vibración para el análisis de la dinámica del rotor y el monitoreo del estado de la máquina.

Información de pedido

• 1 x Cable de interconexión de sensor Velomitor XA Bently Nevada 106765-30
• Longitud del conjunto de cable: 30 m
• Compatibilidad del sensor: series de sensores de piezovelocidad 330500 y 330525
• Conductores: Construcción de cable de 2 x 22 AWG

Pautas de instalación en campo

Enrutamiento de cables

• Instale el cable lejos de conductores de alimentación de alta corriente y fuentes de conmutación.
• Evite doblar bruscamente o someter la cubierta del cable a esfuerzos mecánicos.
• Mantenga la separación de las fuentes de ruido electromagnético.

Conexión de blindaje

• Conecte el blindaje del cable de acuerdo con los requisitos de conexión a tierra del sistema de monitoreo.
• Verifique el aislamiento del conductor antes de la conexión final del sensor.
• Mantenga los puntos de terminación del cable limpios y protegidos de la contaminación por humedad.

Preguntas frecuentes

• ¿Qué serie de sensores es compatible con el cable 106765-30?

  El cable 106765-30 está especificado para conexión con los sensores de piezovelocidad Velomitor XA 330500 y 330525 de Bently Nevada.

• ¿Cuál es la longitud total del cable 106765-30?

  El conjunto de cable tiene una longitud total de 30 m (98 pies) para aplicaciones de instalación de sensores remotos.

• ¿Cuántos conductores incluye este cable?

  El cable contiene dos conductores de 22 AWG diseñados para la transmisión de señales de sensor de velocidad.

• ¿Cuál es el rango de temperatura de funcionamiento del cable?

  El rango de temperatura de funcionamiento especificado es de -40 °C a +85 °C.

• ¿El cable 106765-30 requiere alimentación externa?

  No. El cable es un componente de interconexión pasivo y no consume energía eléctrica.

• ¿Qué nivel de aislamiento se proporciona entre el conductor y el blindaje?

  El cable proporciona un aislamiento de 1500 VCC entre los conductores y el blindaje del cable.

• ¿Qué propiedad eléctrica afecta la calidad de la transmisión de la señal?

  Los valores de capacitancia y resistencia CC del cable influyen en la integridad de la señal en los circuitos de medición de vibraciones.

• ¿Se puede instalar el cable cerca de cables de alimentación?

  Se debe evitar la instalación cerca de cables de alimentación de alta corriente para reducir los efectos de la interferencia electromagnética.
