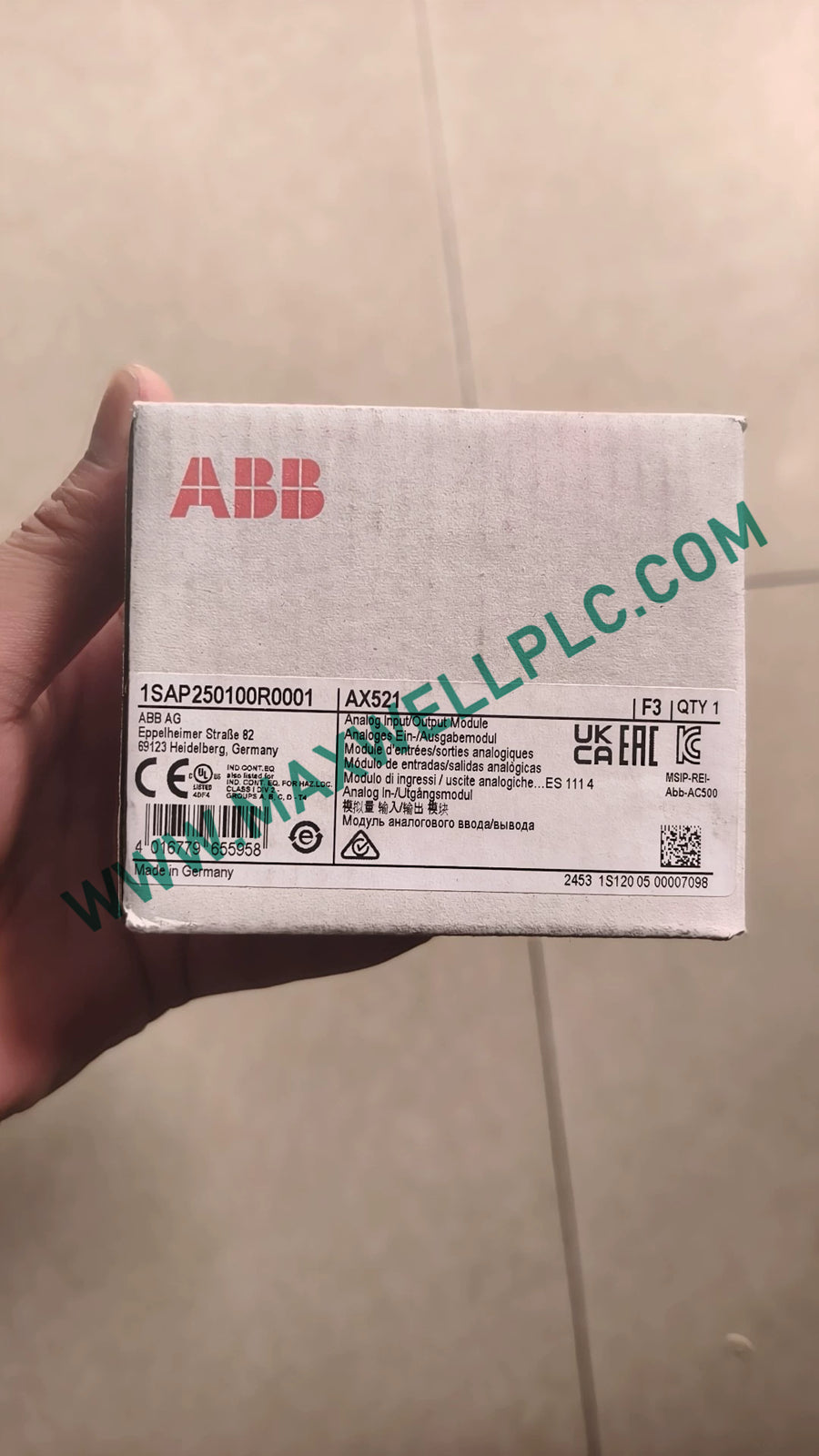

Configurado para la adquisición de señales analógicas mixtas y el control de salida en el sistema ABB AC500, el ABB AX521 1SAP250100R0001 (Módulo de entrada/salida analógica AX521) proporciona 4 entradas analógicas y 4 salidas analógicas con resolución de 12 bits o 12 bits más signo.

Modelo y función

El AX521 es un módulo S500 de E/S analógicas para la plataforma PLC ABB AC500. La documentación de ABB identifica el módulo como un dispositivo combinado de 4 entradas analógicas/4 salidas analógicas. Los tipos de señales de entrada analógica incluyen voltaje, corriente y sensores de temperatura compatibles. Las salidas analógicas admiten rangos de voltaje y corriente.

El número de pieza suministrado es 1SAP250100R0001. El módulo se identifica en la información del producto suministrada como descontinuado por el fabricante.

Especificaciones del hardware

La documentación de ABB especifica cuatro entradas analógicas y cuatro salidas analógicas para el AX521. El módulo admite una resolución de 12 bits, con 12 bits más signo para rangos de voltaje bipolares. ABB también especifica un voltaje de proceso de 24 V CC y un consumo mínimo del módulo de 0.150 A en el suministro de voltaje de proceso.

Arquitectura de E/S analógicas ABB AC500

El AX521 funciona como un módulo de E/S S500 conectado al sistema de control AC500 a través de la interfaz de bus de extensión. La documentación de ABB identifica que la conexión de bus de campo se proporciona a través de la CPU AC500 o los módulos de interfaz de comunicación. El suministro del módulo se proporciona internamente a través de la interfaz del bus de E/S.

Los cuatro canales de entrada analógica se pueden configurar para funciones de medición de voltaje, corriente y temperatura compatibles. Los cuatro canales de salida analógica proporcionan generación de señal de voltaje o corriente. Esta disposición de canales mixtos permite que las funciones de adquisición y salida analógica residan en un solo módulo S500.

Para la integridad de la señal analógica, ABB especifica una longitud máxima de línea analógica de 100 m cuando la sección transversal del conductor es superior a 0.14 mm2. El módulo también proporciona aislamiento de potencial por módulo y protección contra polaridad inversa.

Configuración de señal de E/S

Canales de entrada analógica

• 4 canales de entrada analógica.
• Rango de entrada de 0 a 10 V.
• Rango de entrada de -10 a +10 V.
• Rango de entrada de 0 a 20 mA.
• Rango de entrada de 4 a 20 mA.
• Las funciones de entrada de temperatura compatibles incluyen Pt100, Pt1000 y Ni1000.
• La resolución es de 12 bits o 12 bits más signo, según el rango de señal configurado.

Canales de salida analógica

• 4 canales de salida analógica.
• Rango de salida de -10 a +10 V.
• Rango de salida de 0 a 20 mA.
• Rango de salida de 4 a 20 mA.
• La capacidad de carga de salida de voltaje se especifica en un máximo de +/-10 mA.
• La carga de salida de corriente se especifica hasta 500 ohmios.

Información para pedidos

• 1 módulo de entrada/salida analógica ABB AX521
• Número de pieza: 1SAP250100R0001
• Serie: AC500 / S500
• Familia de productos: E/S analógicas S500
• Clasificación del producto: Módulo de E/S analógicas
• Las bases de terminales o accesorios de montaje separados no se identifican en la información del producto suministrada.
• La base de terminales compatible debe verificarse con la instalación AC500 prevista antes del reemplazo.

Directrices de instalación en campo

Montaje del módulo

• Instale el AX521 en la disposición de montaje y terminales AC500/S500 especificada.
• Confirme la posición del módulo y la configuración de E/S antes de energizar el sistema.
• No fuerce el módulo en una base o conexión de bus incompatible.
• Inspeccione la interfaz del bus y los contactos de los terminales antes de la instalación.

Cableado analógico

• Separe los cables de señal analógica de los conductores de motores, contactores e interruptores de alta corriente.
• Mantenga el método de terminación de blindaje existente utilizado por el gabinete de control.
• Utilice cables trenzados y blindados adecuados para señales analógicas de bajo nivel.
• Mantenga el cableado analógico dentro de la limitación de longitud de línea especificada cuando corresponda.
• Verifique la polaridad antes de aplicar señales de voltaje o corriente.

Puesta en marcha

• Verifique el rango de entrada configurado con el transmisor de campo o sensor conectado.
• Verifique el rango de salida con el actuador receptor o dispositivo analógico.
• Confirme el suministro de proceso de 24 V CC antes de habilitar el módulo.
• Verifique la configuración del PLC para el tipo de módulo AX521 correcto y la asignación de canales.

Preguntas frecuentes

• ¿Cuántas entradas analógicas proporciona el AX521?

  El AX521 proporciona 4 canales de entrada analógica. ABB especifica configuraciones de voltaje, corriente y medición de temperatura compatibles para estas entradas.

• ¿Cuántas salidas analógicas hay disponibles?

  El módulo proporciona 4 canales de salida analógica. Los rangos de salida compatibles incluyen -10 a +10 V, 0 a 20 mA y 4 a 20 mA.

• ¿Cuál es la resolución del AX521?

  El AX521 utiliza una resolución de 12 bits. Los rangos bipolares, como -10 a +10 V, utilizan 12 bits más signo, mientras que los rangos unipolares utilizan 12 bits.

• ¿Qué voltaje de suministro utiliza el módulo?

  Los datos técnicos de ABB especifican un voltaje de proceso de 24 V CC. El consumo mínimo del módulo se indica como 0.150 A antes de consideraciones de carga adicionales.

• ¿El AX521 admite señales de 4 a 20 mA?

  Sí. ABB enumera 4 a 20 mA como configuración de entrada analógica y salida analógica para el AX521.

• ¿Cuál es la longitud máxima del cable analógico?

  ABB especifica una longitud máxima de línea de 100 m para líneas analógicas cuando la sección transversal del conductor es superior a 0.14 mm2.

• ¿Es el AX521 un módulo de E/S mixto?

  Sí. El AX521 combina 4 entradas analógicas y 4 salidas analógicas en un módulo S500. ABB lo cataloga como un dispositivo de E/S analógicas S500 para AC500.

• ¿Se puede tratar el AX521 como una tarjeta de E/S analógica genérica?

  No. Está diseñado para la arquitectura ABB AC500/S500. La interfaz del bus, la disposición de los terminales, la configuración y el firmware compatible deben verificarse antes de la sustitución.
