Descripción general del producto

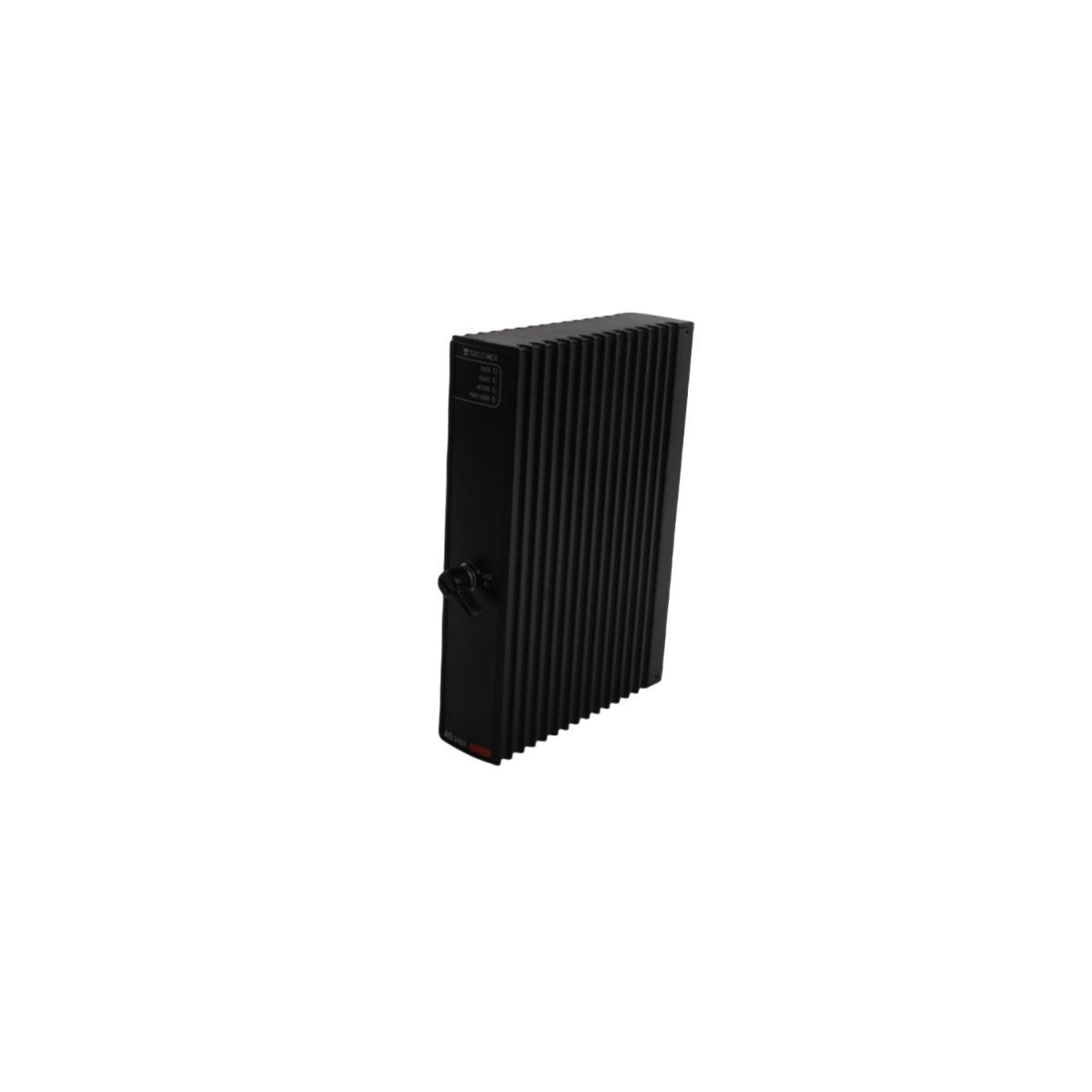

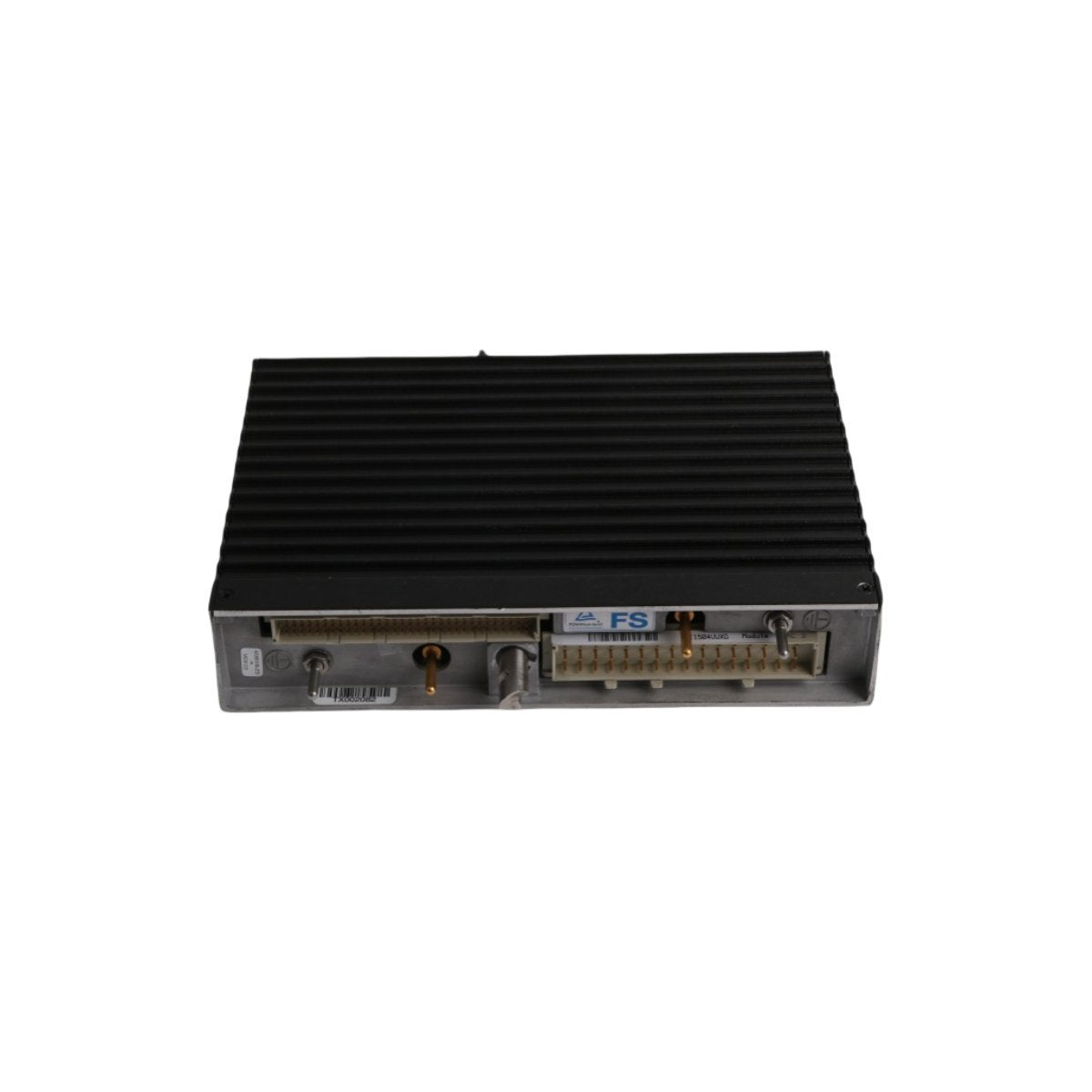

El Triconex AO 3481 es un Módulo de Salida Analógica de alta integridad diseñado específicamente para el Sistema Instrumentado de Seguridad (SIS) Tricon. Este módulo proporciona ocho canales independientes de control de precisión, esenciales para gestionar elementos de control finales en entornos industriales de alto riesgo. Al traducir la lógica de control digital en señales analógicas precisas, el AO 3481 facilita el funcionamiento continuo de hardware crítico mientras mantiene los rigurosos estándares de seguridad SIL 3 requeridos para la protección de procesos. Su arquitectura tolerante a fallos y sus diagnósticos internos avanzados aseguran que el bucle de control permanezca seguro, incluso en caso de hardware o factores estresantes ambientales, lo que lo convierte en una piedra angular para la ingeniería de fiabilidad en sectores peligrosos.

Arquitectura de hardware y especificaciones de rendimiento

El AO 3481 está construido para proporcionar la máxima pureza y aislamiento de la señal, protegiendo la placa base del sistema del ruido eléctrico inducido por el campo y la propagación de fallos.

• Configuración de salida: 8 canales de salida analógica de alta precisión.

• Rango de señal: Soporta protocolos industriales estándar incluyendo corriente de 4–20 mA y voltaje de 0–10 VCC.

• Integridad de seguridad: Certificado para su uso en bucles de seguridad SIL 3 (IEC 61508).

• Barrera de aislamiento: Aislamiento completo de canal a canal para evitar que fallos de un solo punto afecten a todo el módulo.

• Diagnóstico: Monitoreo no intrusivo integrado del estado de la salida para verificar la precisión de la señal en tiempo real.

• Soporte de redundancia: Capaz de operar en configuraciones simples o redundantes para adaptarse a la criticidad de la aplicación.

• Lógica a prueba de fallos: Estados de salida programables que aseguran que los elementos finales vuelvan a una posición segura durante una pérdida de comunicación.

Implementaciones industriales estratégicas

El AO 3481 se implementa en sectores donde la modulación analógica precisa es un requisito tanto para la eficiencia operativa como para la respuesta de emergencia.

Actuación de válvulas de control: Gestión de la posición de válvulas críticas de control de flujo y presión en refinerías de petróleo y gas para mantener el equilibrio del proceso y prevenir eventos de sobrepresión.

Regulación de variadores de frecuencia (VFD): Proporcionar la señal de referencia de velocidad para motores y bombas de alta capacidad en el procesamiento químico, garantizando la eficiencia energética y la dinámica de fluidos estable.

Control del regulador de turbinas: Entrega de modulación precisa de la válvula de combustible o vapor para regular la velocidad y la potencia de salida de activos giratorios de alta velocidad en centrales térmicas.

Ventilación y lavado de emergencia: Actuación de elementos finales en sistemas de seguridad ambiental para mitigar el impacto de liberaciones químicas accidentales.

Sistemas instrumentados de seguridad (SIS): Sirviendo como la interfaz de salida principal para una lógica de seguridad compleja que requiere control proporcional en lugar de una simple conmutación de encendido/apagado.
