Descripción general del producto

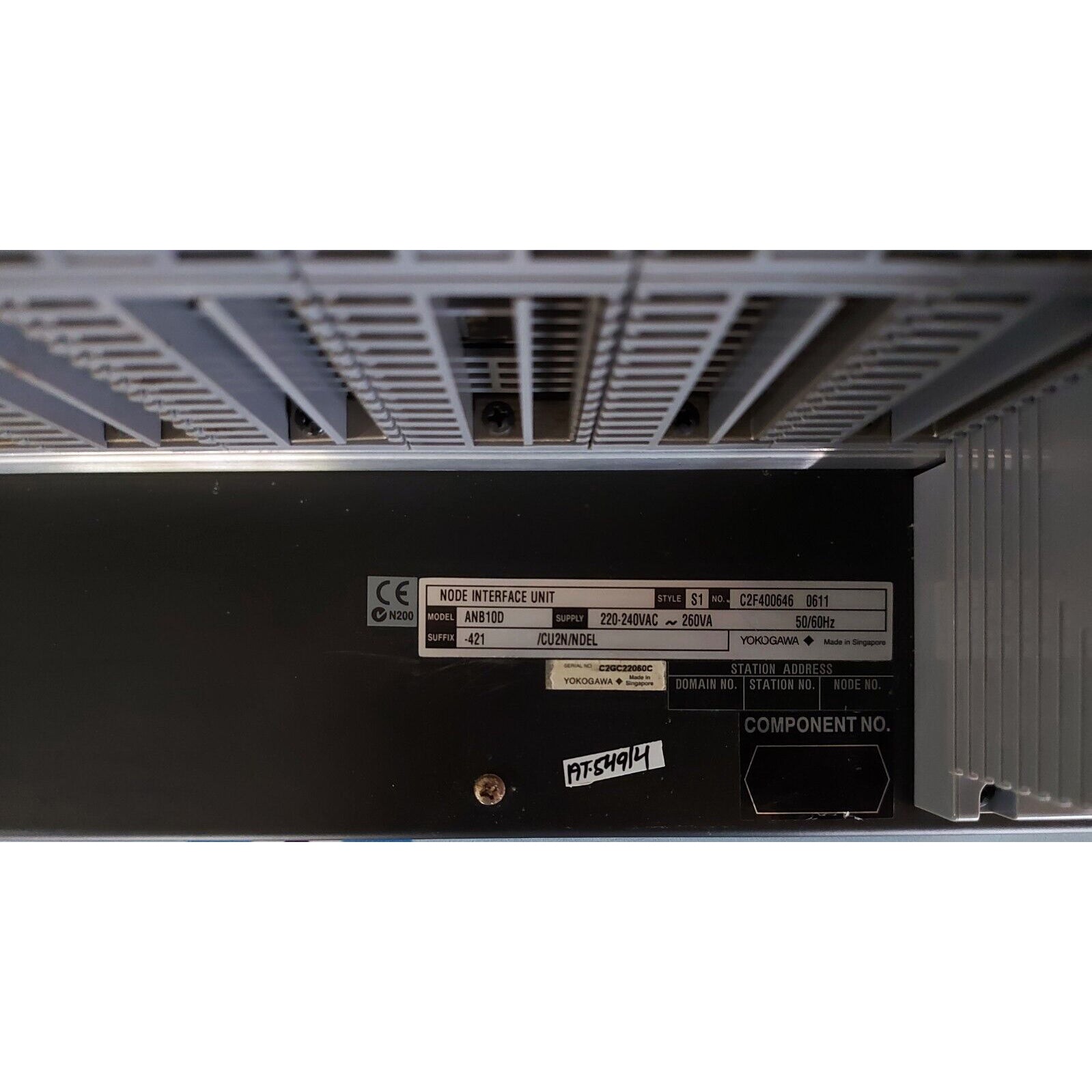

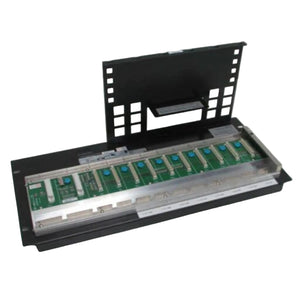

El Yokogawa ANB10D-421 sirve como una Unidad de Interfaz de Nodo (NIU) de alta integridad para los entornos de control CENTUM VP y CENTUM CS 3000. Este módulo funciona como la puerta de enlace de comunicación principal entre la Estación de Control de Campo (FCS) y los bastidores de E/S remotos. Al coordinar el tráfico de datos de alta velocidad a través de las redes Vnet y Vnet/IP, el ANB10D-421 asegura que las variables de proceso de los módulos analógicos y digitales se sincronicen con los ciclos de escaneo del controlador en tiempo real. Esta unidad es esencial para arquitecturas distribuidas, permitiendo el control centralizado sobre equipos de campo geográficamente dispersos, mientras se mantiene el rendimiento determinista requerido para procesos industriales críticos para la seguridad y de alta disponibilidad.

Infraestructura de hardware y parámetros de interfaz

El ANB10D-421 está diseñado para una operación continua 24/7 en gabinetes industriales, presentando una construcción física robusta y capacidades de diagnóstico avanzadas.

• Función del sistema: Comunicación y sincronización de nodos de E/S remotos

• Soporte de protocolo: Vnet y Vnet/IP (dependiendo de la configuración)

• Soporte de redundancia: Totalmente compatible con configuraciones NIU de redundancia dual

• Diseños de red: Topologías de bus en estrella, anillo y redundante

• Escaneo de E/S: Sondeo determinista de ranuras de módulos locales y remotas

• Tolerancia térmica: 0 °C a +50 °C durante el funcionamiento activo

• Masa física: 5,0 kg (peso del conjunto completo)

• Dimensiones del módulo: 130 mm x 130 mm x 450 mm (tamaño aproximado de la unidad)

• Montaje: Montaje estándar en placa base/posterior de E/S Yokogawa

• Protección ambiental: Recubrimiento conforme en PCB para una mayor resistencia a la humedad y al polvo

• Capacidad de intercambio en caliente: Compatible con módulos en configuraciones redundantes

Despliegue industrial estratégico

Esta unidad de interfaz de nodo se utiliza en proyectos de automatización a gran escala donde la fiabilidad y la escalabilidad son requisitos primordiales.

• Refinación a gran escala: Facilita la comunicación entre casas de instrumentos satélite distantes y el centro de control principal en instalaciones petroquímicas.

• Generación de energía: Gestiona configuraciones de E/S de alta densidad para sistemas de control de turbinas y calderas donde la sincronización de latencia cero es obligatoria.

• Procesamiento químico: Proporciona un enlace de comunicación a prueba de fallos para bucles de seguridad distribuidos y complejas secuencias de procesamiento por lotes.

• Expansión de la infraestructura: Permite la adición sin problemas de nuevos nodos de E/S a los sistemas CENTUM existentes sin un recableado significativo de la estación de control principal.

Preguntas frecuentes

P: ¿El ANB10D-421 es compatible específicamente con redes Vnet/IP?

R: Sí, esta unidad está diseñada para integrarse perfectamente tanto con la Vnet tradicional como con las modernas redes de control de alta velocidad Vnet/IP basadas en Ethernet.

P: ¿Es posible reemplazar un módulo ANB10D-421 mientras la planta está en funcionamiento?

R: En una configuración de redundancia dual, el ANB10D-421 admite el intercambio en caliente, lo que permite al personal de mantenimiento reemplazar un módulo sin interrumpir el control del proceso o la comunicación.

P: ¿Qué tipo de diagnósticos proporciona el módulo?

R: La NIU realiza un monitoreo continuo del estado, incluyendo la detección de presencia de módulos de E/S, la notificación de errores de comunicación y el aislamiento del estado de los nodos para garantizar una rápida resolución de problemas.

P: ¿Qué módulos de E/S específicos pueden ser gestionados por esta unidad de interfaz?

R: Es compatible con toda la gama de módulos FIO (Field network I/O) de Yokogawa, incluyendo módulos analógicos, digitales, de pulso estándar y varios módulos de comunicación especializados.

P: ¿Cómo garantiza este módulo un control determinista?

R: El ANB10D-421 utiliza un mecanismo de sondeo altamente sincronizado que alinea la captura de datos de los módulos de campo exactamente con los ciclos de escaneo internos de la Unidad de Control de Campo.
