1747-SDN Hoja de Datos y Manual Técnico del Allen-Bradley SLC 500

Allen-Bradley

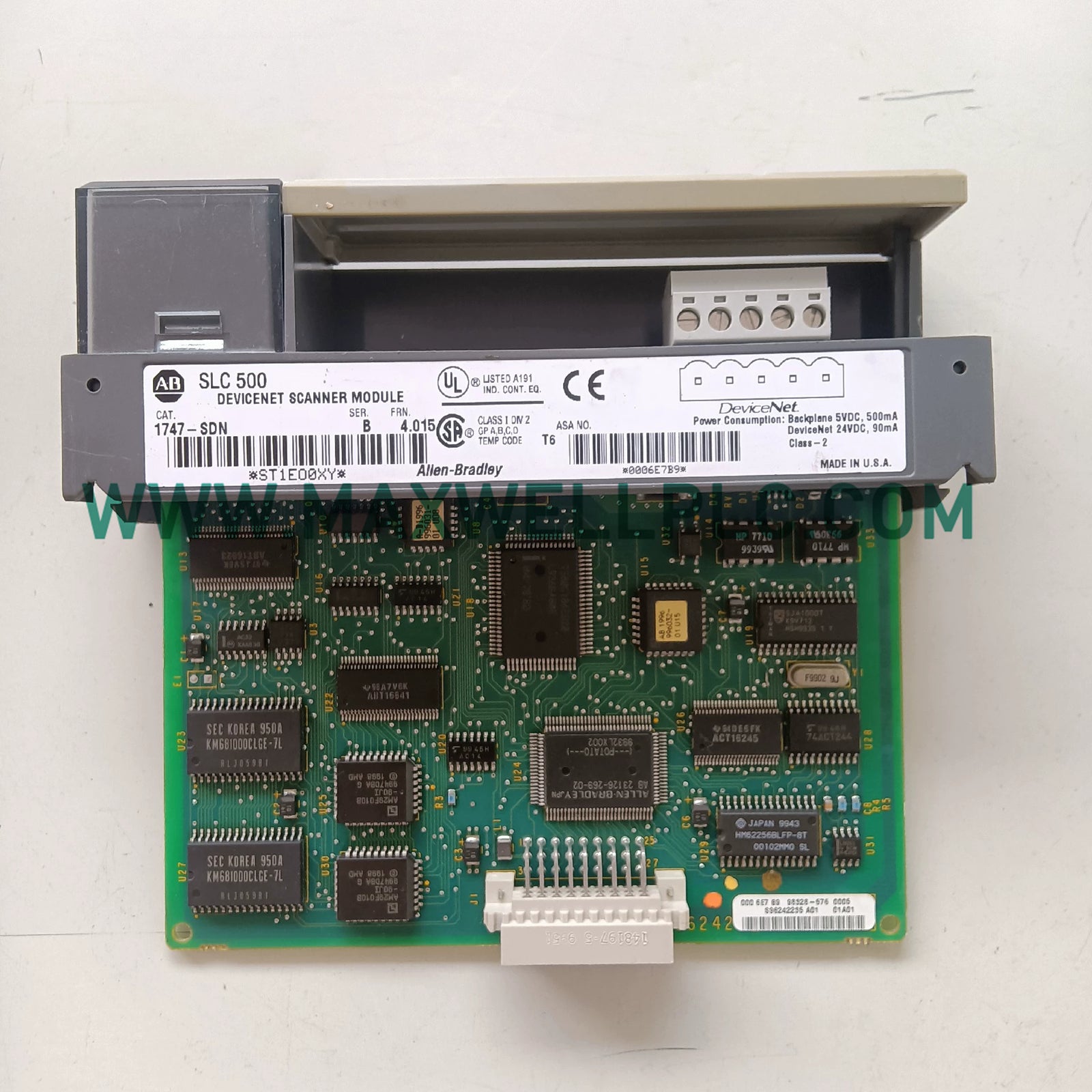

Módulo escáner DeviceNet 1747-SDN SLC 500 de Allen-Bradley

SKU: 1747-SDN

En existencia

Dimensiones: 3.5 x 13 x 14.5 cm
País de origen: USA
Pago: T/T, Western Union
Puerto de embarque: Xiamen

Categorías : Allen-Bradley, Todos los productos

Etiquetas : Allen-Bradley SLC 500, Allen-Bradley SLC 500 Series, DeviceNet Network Modules, DeviceNet Scanner Modules, SLC 500 Communication Modules

1 years warranty

Delivery time: 3-7 business days

Free 30 days return

If you have any questions, you are always welcome to contact us. We'll get back to you as soon as possible, withing 24 hours on weekdays.

Customer service

All questions about your order, return and delivery must be sent to our customer service team by e-mail at yourstore@yourdomain.com

Sale & Press

If you are interested in selling our products, need more information about our brand or wish to make a collaboration, please contact us at press@yourdomain.com

El Allen-Bradley 1747-SDN, también catalogado como el módulo escáner DeviceNet 1747-SDN, funciona como un componente de hardware dedicado para el escaneo de la red DeviceNet y el intercambio de datos de E/S dentro de las plataformas de controladores SLC 500.

Identificación del módulo

El 1747-SDN es un módulo de comunicación SLC 500 de una sola ranura diseñado para proporcionar un puerto de comunicación DeviceNet para procesadores SLC. Es compatible con controladores SLC 5/02 o posteriores y permite la gestión de nodos DeviceNet, la comunicación de paso y la transferencia de datos de E/S cíclicos.

Especificaciones de hardware

Parámetro	Especificación
Modelo	1747-SDN
Marca	Allen-Bradley
Tipo de producto	Módulo escáner DeviceNet
Serie	SLC 500
Origen	EE. UU.
Peso	0,14 kg
Dimensiones de envío	3.5 x 13 x 14.5 cm
Temperatura de funcionamiento	No especificado
Temperatura de almacenamiento	-40 a 85 °C
Consumo de energía	Corriente del backplane: 500 mA a 5 VCC, 90 mA a 24 VCC
Ancho del módulo	Ranura única
Controladores compatibles	SLC 5/02 o posterior
Puerto de comunicación	1 puerto DeviceNet
Velocidad de transferencia de datos	125 Kbps
Función de paso	Compatible
Clasificación de vibración	5 g a 10-500 Hz según IEC 68-2-6
Choque operativo	Aceleración máxima de 30 g, ancho de pulso de 11 (+1) ms

Comunicación de red DeviceNet

El 1747-SDN proporciona la funcionalidad de escáner DeviceNet a través de la interfaz del backplane SLC 500. El módulo gestiona la comunicación entre el procesador SLC y los dispositivos de campo DeviceNet intercambiando datos de entrada y salida a través de listas de escaneo configuradas.

El módulo admite la integración de red EtherNet/IP o ControlNet a través de rutas de comunicación de paso cuando se utiliza con configuraciones de comunicación SLC compatibles. El cableado de la red DeviceNet debe mantener una referencia de señal y prácticas de terminación de blindaje adecuadas según los requisitos de instalación.

La plataforma Allen-Bradley SLC utiliza rutas de comunicación de controlador deterministas, donde el tiempo de intercambio de datos del módulo depende de la ejecución del escaneo del backplane, la configuración de la velocidad en baudios de DeviceNet y las características de respuesta del nodo conectado.

Información para pedidos

1 módulo escáner DeviceNet Allen-Bradley 1747-SDN
1 conjunto de hardware de módulo de una ranura SLC 500
1 embalaje de producto estándar

Pautas de instalación en campo

Instalación en bastidor

Instale el módulo en una posición de ranura única disponible de un chasis SLC 500.
Verifique la compatibilidad del controlador antes de aplicar energía.
Confirme el asiento adecuado entre el conector del módulo y el backplane del chasis.

Cableado DeviceNet

Utilice cable con clasificación DeviceNet y mantenga la polaridad de red correcta.
Separe el cableado de comunicación de los conductores de alimentación de alto voltaje.
Conecte el blindaje del cable según el estándar de instalación de DeviceNet.

Configuración

Configure los parámetros de la lista de escaneo según los nodos DeviceNet conectados.
Verifique el direccionamiento de los nodos antes de poner el controlador en modo de ejecución.
Verifique la capacidad de corriente del backplane al agregar varios módulos al chasis.

Preguntas frecuentes

¿Qué versiones de controlador son compatibles con el 1747-SDN?

El módulo es compatible con procesadores SLC 5/02 y controladores SLC 500 posteriores que admiten la operación de escáner DeviceNet.

¿Cuántos puertos de comunicación están disponibles en el módulo?

El 1747-SDN contiene un puerto de comunicación DeviceNet para la conexión a dispositivos de campo DeviceNet.

¿Cuál es el requisito de energía del módulo desde el backplane?

El módulo requiere 500 mA de la fuente de alimentación de backplane de 5 VCC y 90 mA de la fuente de alimentación de backplane de 24 VCC.

¿El módulo admite la comunicación de paso de DeviceNet?

Sí. El 1747-SDN admite funciones de comunicación de paso para configuraciones de comunicación SLC compatibles.

¿Se puede instalar el 1747-SDN en cualquier ranura SLC 500?

El módulo ocupa una ranura de chasis SLC 500 estándar y requiere un procesador compatible y una posición de backplane disponible.

¿Qué velocidad de comunicación DeviceNet es compatible?

La especificación del módulo incluye la operación de comunicación DeviceNet a una velocidad de transferencia de datos de 125 Kbps.

¿El módulo admite el intercambio en caliente durante el funcionamiento?

El módulo no debe retirarse ni instalarse mientras el chasis esté energizado, a menos que la configuración del sistema admita específicamente este procedimiento.

¿Qué factores de instalación afectan el rendimiento de la comunicación DeviceNet?

La calidad del cable de red, la configuración de los nodos, la conexión a tierra, el blindaje y la topología de DeviceNet influyen en el comportamiento de la comunicación.
