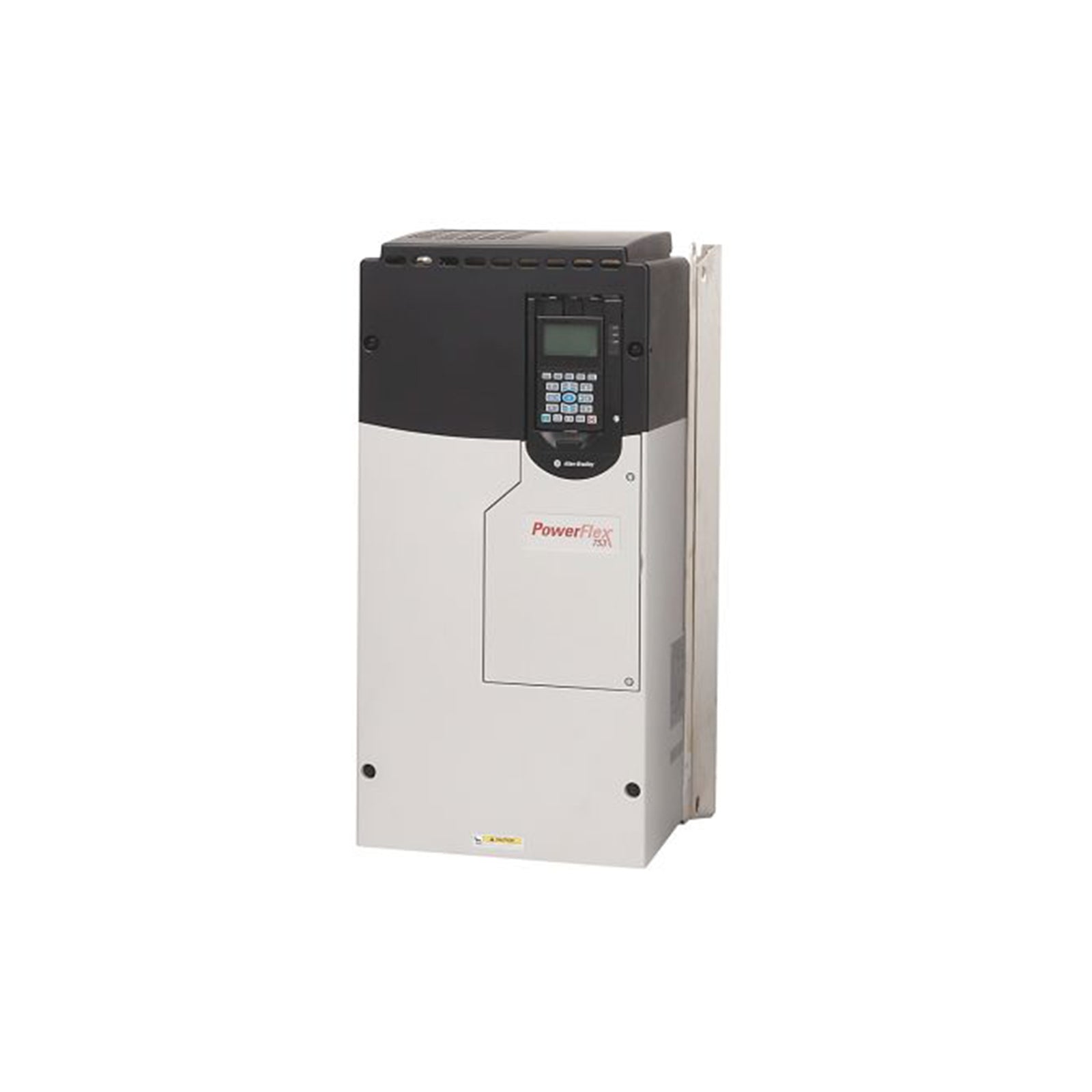

El variador de CA 20F1ANC456JN0NNNNN de Allen-Bradley sirve como el variador de CA principal utilizado para ejecutar el control de motor de frecuencia variable en las plataformas PowerFlex 753. El variador combina E/S integradas, circuitos de precarga de entrada de CA, filtrado EMC y un transistor de frenado dinámico integrado para aplicaciones de motores trifásicos.

Información del catálogo

El número de catálogo completo 20F1ANC456JN0NNNNN identifica una versión configurada de fábrica del variador de CA PowerFlex 753. El catálogo define la clase de voltaje, el tamaño del marco, el estilo de la carcasa, el método de enfriamiento, la configuración del filtro EMC, la configuración del capacitor de modo común, la E/S integrada y la opción de frenado dinámico. Los caracteres individuales del catálogo solo deben consultarse a través de la documentación oficial de Allen-Bradley.

Especificaciones de hardware

Compatibilidad de firmware e integración de Ethernet industrial

La plataforma PowerFlex 753 admite el control gestionado por firmware con E/S integradas y adaptadores de comunicación industrial opcionales. La compatibilidad de la revisión del firmware debe confirmarse antes de reemplazar un variador existente o restaurar archivos de parámetros archivados. La coincidencia de las versiones de firmware ayuda a mantener la integridad de los parámetros y la comunicación determinista dentro de los sistemas de automatización basados en EtherNet/IP.

Información para pedidos

El paquete estándar normalmente incluye:

• 1 × Variador de CA PowerFlex 753 Allen-Bradley 20F1ANC456JN0NNNNN

• 1 × E/S integradas instaladas de fábrica

• 1 × Filtro EMC instalado de fábrica

• 1 × Puente de capacitor CM instalado

• 1 × Transistor de frenado dinámico integrado

• 1 × Etiqueta de identificación del producto

• 1 × Documentación del fabricante (cuando se suministra)

Los accesorios opcionales pueden incluir:

• Módulo de interfaz humana (HIM)

• Adaptador de comunicación EtherNet/IP

• Módulos de expansión de E/S de control

• Módulos de opción de Paro de torsión seguro

• Conjuntos de resistencias de frenado

• Reactores de línea

• Reactores de salida

• Kits de reemplazo de ventiladores de enfriamiento

Directrices de instalación en campo

Instalación mecánica

• Instale el variador verticalmente para mantener el flujo de aire de enfriamiento diseñado.

• Mantenga la distancia de ventilación requerida alrededor de la carcasa.

• Instálelo dentro de un gabinete eléctrico adecuado para el entorno operativo.

• Mantenga los conductos de ventilación libres de polvo y escombros.

Cableado de alimentación

• Verifique el voltaje de suministro de entrada antes de energizar el variador.

• Desconecte todas las fuentes de alimentación antes de la instalación o el mantenimiento.

• Conecte el conductor de tierra de protección antes de aplicar energía.

• Utilice conductores y protección contra sobrecorriente con la clasificación adecuada.

• Dirija los cables del motor por separado del cableado de control.

Cableado de control

• Separe el cableado de comunicación y señal de los conductores de alimentación.

• Conecte a tierra los blindajes de los cables de acuerdo con la práctica de conexión a tierra del sitio.

• Verifique las conexiones de los terminales antes del arranque.

• Confirme la configuración de E/S integradas durante la puesta en marcha.

Puesta en marcha

• Configure los parámetros de la placa de características del motor antes de la operación.

• Verifique la compatibilidad del firmware con el proyecto de control existente.

• Confirme la configuración de comunicación antes de la operación en red.

• Inspeccione la conexión a tierra y el cableado de campo antes de energizar el variador.

Preguntas frecuentes

• ¿Se puede retirar el variador mientras hay alimentación de entrada?

  No. Desconecte la fuente de alimentación de entrada y deje que el bus de CC se descargue completamente antes de realizar el mantenimiento.

• ¿Este modelo incluye E/S integradas?

  Sí. Las E/S integradas se incluyen como parte de la configuración de fábrica.

• ¿Esta configuración incluye un transistor de frenado dinámico?

  Sí. Se proporciona un transistor DB integrado con este número de catálogo.

• ¿Cuál es la función del puente CM?

  El puente de capacitor de modo común instalado proporciona la configuración EMC de fábrica y solo debe modificarse de acuerdo con los requisitos de la aplicación.

• ¿Pueden las revisiones de firmware afectar la restauración de parámetros?

  Sí. Los archivos de parámetros solo deben restaurarse a revisiones de firmware compatibles.

• ¿El variador admite módulos de comunicación opcionales?

  Sí. Se pueden instalar adaptadores de comunicación opcionales compatibles con la plataforma PowerFlex 753.

• ¿Se deben enrutar los cables del codificador o de comunicación con los cables del motor?

  No. El enrutamiento separado reduce la interferencia electromagnética y mejora la estabilidad de la señal.

• ¿Qué se debe verificar antes de poner en marcha un variador de reemplazo?

  Verifique la revisión del firmware, la configuración de los parámetros, la configuración de la comunicación, el voltaje de suministro, la conexión a tierra y el cableado de campo antes del arranque.
