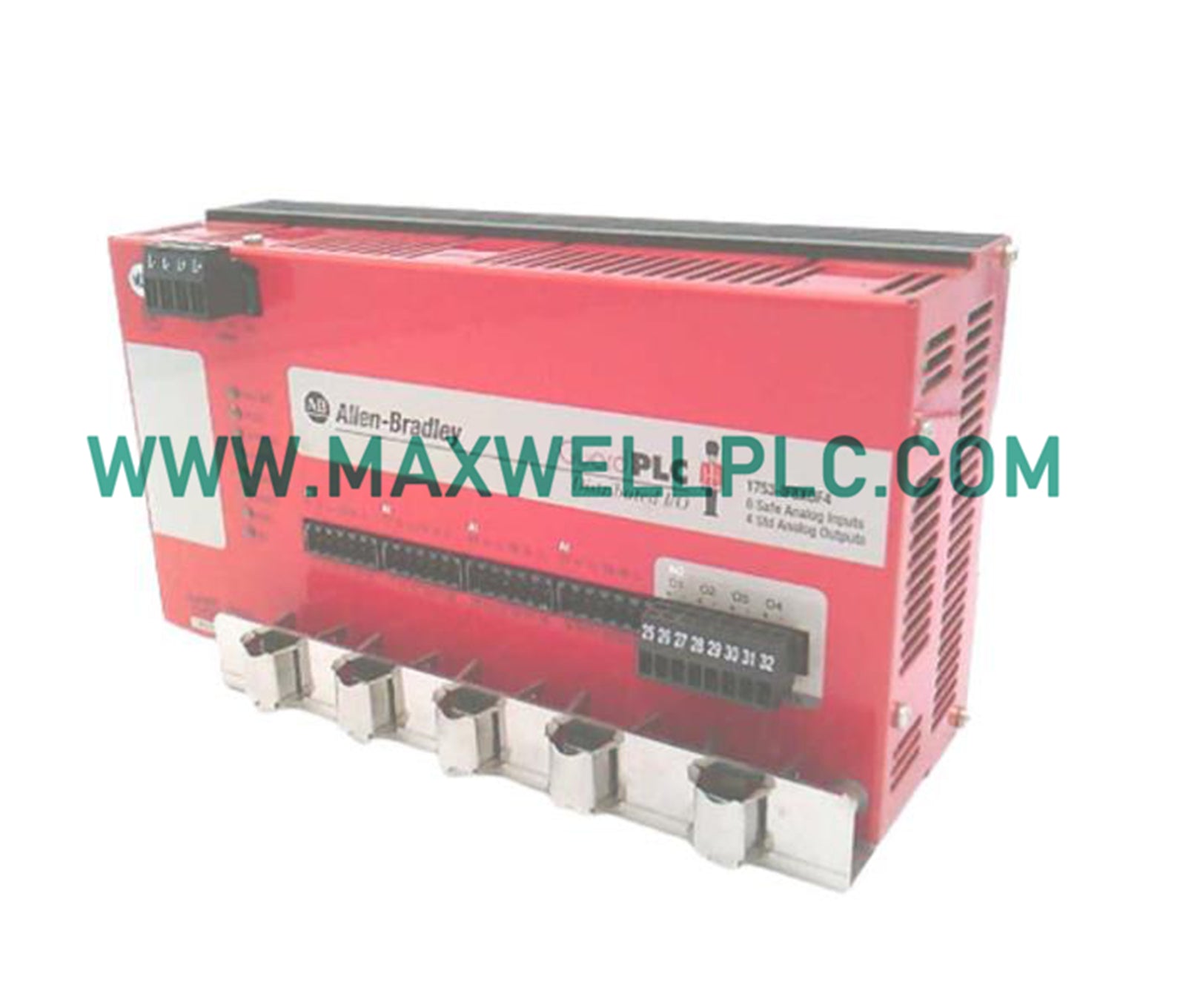

Configurado para la adquisición de señales analógicas de seguridad y la ejecución de salidas analógicas en sistemas de control de seguridad GuardPLC, el Allen-Bradley 1753-IF8XOF4 (Módulo Combinado Analógico 1753-IF8XOF4) proporciona procesamiento directo de E/S a través de la comunicación Ethernet de GuardPLC.

Descripción general de la configuración del modelo

El 1753-IF8XOF4 es un módulo de E/S de seguridad distribuida GuardPLC que combina entradas analógicas de seguridad y salidas analógicas estándar. El módulo proporciona 8 canales de entrada analógica y 4 canales de salida analógica con comunicación Ethernet a través de interfaces RJ-45 duales.

El módulo está diseñado para la integración con controladores GuardPLC donde las señales analógicas de campo requieren procesamiento relacionado con la seguridad y transmisión de salida controlada.

Especificaciones de hardware

Procesamiento de E/S de seguridad de GuardPLC

El 1753-IF8XOF4 integra el manejo de señales analógicas dentro de las arquitecturas de seguridad de GuardPLC. El módulo recibe entradas analógicas de campo, procesa señales relacionadas con la seguridad y transfiere datos al controlador GuardPLC a través de comunicación Ethernet.

El módulo admite funciones de seguridad conformes con IEC 61508 con un valor de Fracción de Falla Segura (SFF) del 99,776%. Los cálculos de seguridad como PFD y PFH dependen de la arquitectura del sistema de seguridad configurado y los parámetros de verificación.

El módulo requiere conexión a fuentes de alimentación PELV o SELV de 24 VCC para mantener los requisitos de separación eléctrica especificados.

Comunicación Ethernet y arquitectura de seguridad

El 1753-IF8XOF4 se comunica con los controladores GuardPLC a través de interfaces Ethernet de GuardPLC. Los puertos RJ-45 10/100BaseT duales proporcionan capacidad de conexión de red para arreglos de E/S de seguridad distribuidos.

La arquitectura GuardPLC utiliza un manejo de comunicación determinista entre la lógica del controlador y los dispositivos de E/S distribuidos. El módulo se configura a través de herramientas de ingeniería GuardPLC compatibles según los requisitos de seguridad del sistema.

Información para pedidos

La configuración suministrada incluye:

• 1 x Módulo combinado analógico Allen-Bradley 1753-IF8XOF4 GuardPLC
• 1 x Interfaz de terminal integrada
• 1 x Etiqueta de identificación del producto

Componentes adicionales del sistema necesarios:

• Controlador GuardPLC
• Fuente de alimentación de 24 VCC PELV o SELV
• Cables de comunicación Ethernet
• Software de configuración GuardPLC

Pautas de instalación en campo

Instalación mecánica

• Instale el módulo en un gabinete adecuado para los requisitos de equipo de tipo abierto IP20.
• Evite el acceso directo a componentes energizados después de la instalación.
• Monte el dispositivo en un entorno que cumpla las condiciones de Grado de Contaminación 2.

Conexión eléctrica

• Conecte el módulo solo a fuentes de alimentación PELV o SELV de 24 VCC.
• Verifique la polaridad de la alimentación antes de energizar el módulo.
• Siga las prácticas de conexión a tierra del sitio para el cableado de señales y la instalación de Ethernet.

Cableado de señal analógica

• Separe los cables de señal analógica de los circuitos de conmutación de alta corriente.
• Utilice métodos de blindaje apropiados para señales analógicas de bajo nivel.
• Confirme la compatibilidad de la señal del transmisor de campo antes de la conexión.

Preguntas frecuentes

• ¿Qué tipo de módulo es el 1753-IF8XOF4?

  El módulo es un módulo de E/S combinado analógico GuardPLC con 8 entradas analógicas de seguridad y 4 salidas analógicas estándar.

• ¿Qué plataforma de controlador es compatible con este módulo?

  El módulo está diseñado para usarse con controladores de seguridad GuardPLC de Allen-Bradley a través de la comunicación Ethernet de GuardPLC.

• ¿Qué voltaje de fuente de alimentación se requiere?

  El módulo requiere una conexión de fuente de alimentación PELV o SELV de 24 VCC para su funcionamiento y separación de seguridad eléctrica.

• ¿El módulo proporciona aislamiento de circuito?

  No. La especificación del módulo indica que no hay aislamiento entre circuitos.

• ¿Qué interfaces Ethernet están disponibles?

  El módulo proporciona dos interfaces Ethernet RJ-45 10/100BaseT para la comunicación GuardPLC.

• ¿Cuál es la resolución de entrada analógica?

  Los canales de entrada analógica proporcionan una resolución de señal de 12 bits para el procesamiento de mediciones de campo.

• ¿Qué protección de gabinete se requiere?

  El módulo de tipo abierto IP20 debe instalarse dentro de un gabinete que proteja contra las partes vivas y la contaminación ambiental.

• ¿Cuál es el tiempo de respuesta del módulo?

  El tiempo de respuesta especificado es de 20 ms o más, dependiendo de las condiciones de funcionamiento configuradas.
