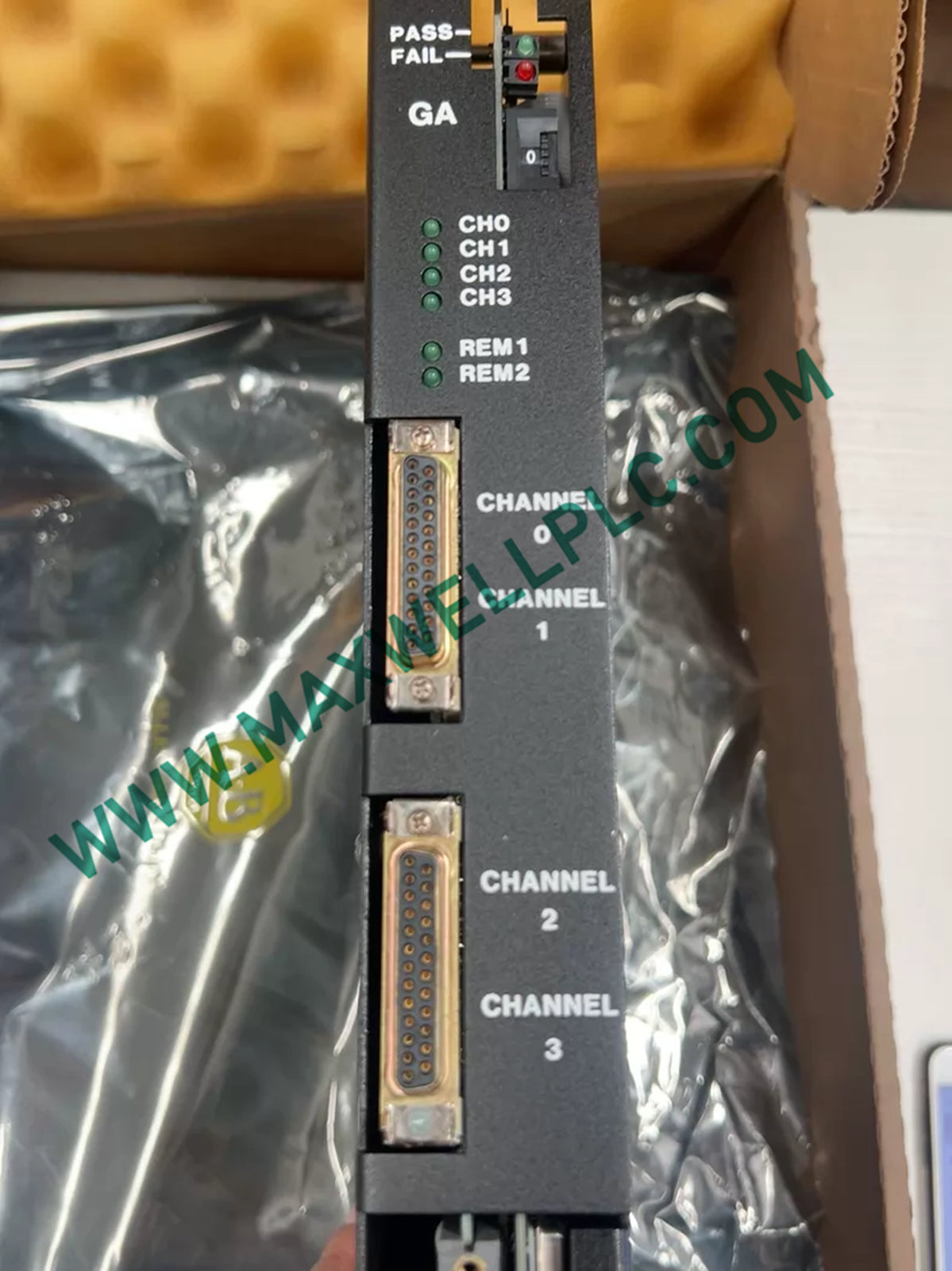

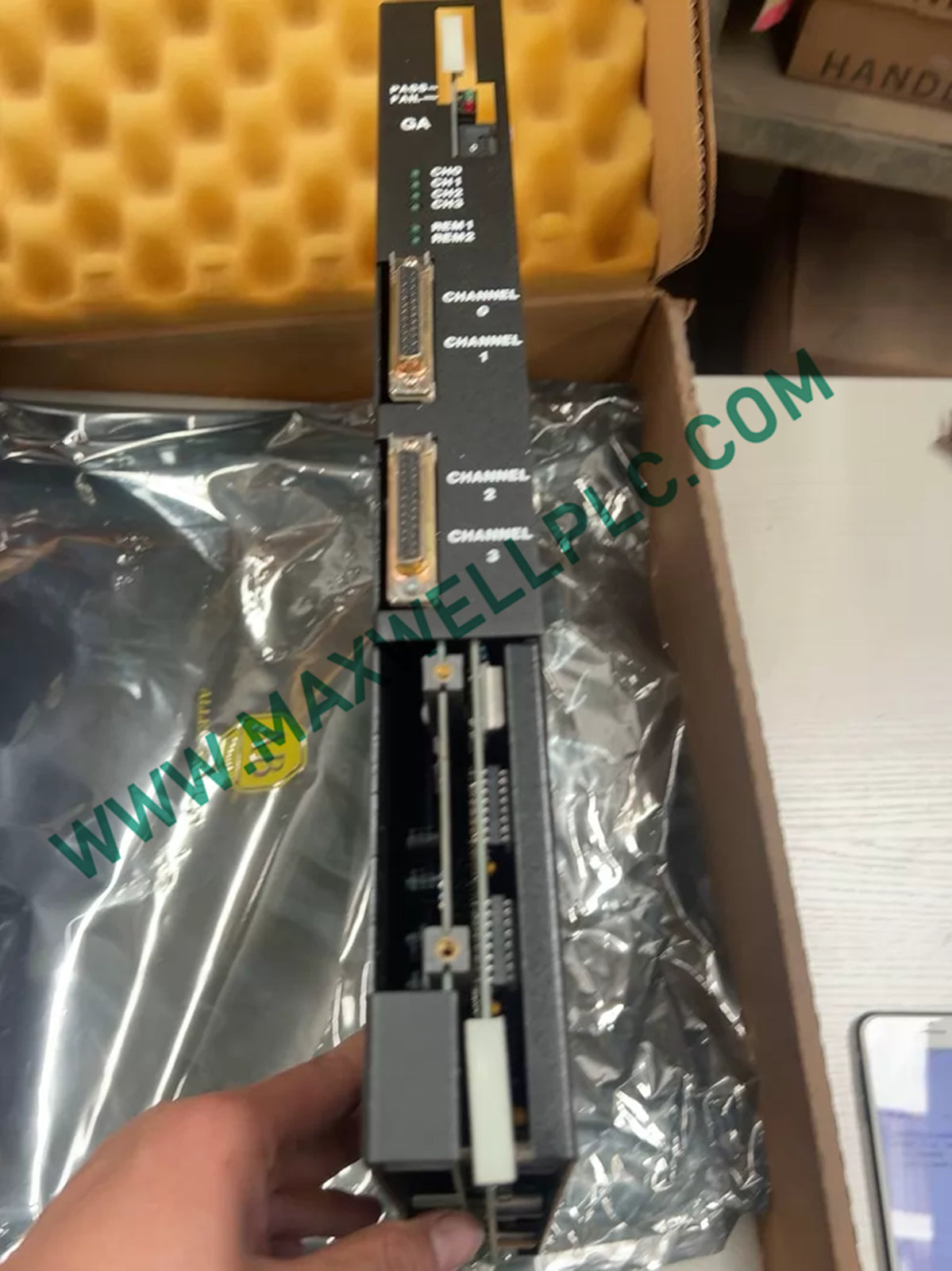

El Allen-Bradley 1775-GA, también catalogado como el módulo de comunicación 1775-GA, funciona como un componente de hardware dedicado para el enrutamiento de interfaces seriales periféricas dentro de las arquitecturas de controladores PLC-3 y PLC-5.

Opciones de configuración del sistema

• 1775-GA: Módulo de hardware base configurado para interfaces de comunicación periféricas en bastidores de chasis del sistema PLC-3.
• 1775GA: Número de repuesto de catálogo alternativo que representa un circuito físico idéntico, carga de terminación de línea y pinouts de backplane.

Parámetros físicos técnicos

Manejo de datos de red determinísticos

La unidad gestiona la conversión de flujos de bits seriales para garantizar intercambios de datos estables sin afectar la velocidad de comunicación del bus de backplane. Los búferes lógicos internos imponen el determinismo en las conexiones del sistema, minimizando las colisiones de datos durante los ciclos de transmisión de alto rendimiento a través de enlaces periféricos seriales dedicados.

Lista de componentes del paquete

• 1 x Módulo de comunicación Allen-Bradley 1775-GA
• 2 x Resistencias de terminación de línea de 75 ohmios
• 1 x Guía de instalación de hardware

Reglas de cableado y configuración física

• Secuencia de apagado
  • Apague la fuente de alimentación del chasis principal antes de insertar o extraer la tarjeta del backplane lógico del bastidor.
• Selección de voltaje y fusión
  • Haga coincidir los interruptores de selección de línea y reemplace los fusibles en línea (1 A para 115 VCA, 0,5 A para 230 VCA) antes de aplicar energía.
• Terminación de impedancia de línea
  • Instale las resistencias de terminación de 75 ohmios incluidas a través de los nodos de datos de fin de línea para reducir la reflexión de la señal.
• Separación de cables
  • Mantenga los cables de comunicación separados de los cables de alimentación del motor y las líneas de CA de alto voltaje por al menos 30 cm.

Preguntas frecuentes

• ¿Qué función principal ejecuta el módulo 1775-GA dentro del bastidor?

  Actúa como un controlador de interfaz serial que procesa las comunicaciones periféricas asíncronas para los hosts del sistema PLC.

• ¿Cómo se maneja la terminación de línea en los canales de comunicación?

  El módulo utiliza resistencias dedicadas de 75 ohmios conectadas a través de las líneas de señal para evitar desajustes de impedancia y reflexiones.

• ¿Qué rangos de voltaje de suministro son compatibles con la interfaz de alimentación incorporada?

  El módulo acepta voltajes de entrada de red nominales de 115 VCA o 230 VCA dentro de una banda de tolerancia de funcionamiento estándar de +/- 15%.

• ¿Qué tipo de fusibles se requieren para la protección de entrada del sistema?

  Utilice un fusible con clasificación de 1 A para configuraciones de funcionamiento de 115 VCA y un fusible con clasificación de 0,5 A cuando esté configurado para alimentación de 230 VCA.

• ¿Se puede insertar este módulo mientras la fuente de alimentación del chasis está activa?

  No, el intercambio en caliente no es compatible; insertar o quitar el módulo con la alimentación encendida puede dañar los circuitos lógicos internos.

• ¿Cuáles son los umbrales térmicos de almacenamiento para este componente de hardware?

  El ensamblaje se puede almacenar en entornos sin condensación con temperaturas que oscilan entre -40 grados C y 85 grados C.

• ¿Cómo afecta el módulo la velocidad de comunicación del bus del backplane?

  Los búferes de protocolo dedicados mantienen una alta eficiencia de ejecución de datos sin introducir retrasos en el backplane principal del sistema.

• ¿Qué límites de humedad relativa deben mantenerse durante el funcionamiento del bastidor?

  Los entornos operativos deben mantener una humedad relativa entre 5% y 95% sin condensación de humedad.
