Descripción general del producto

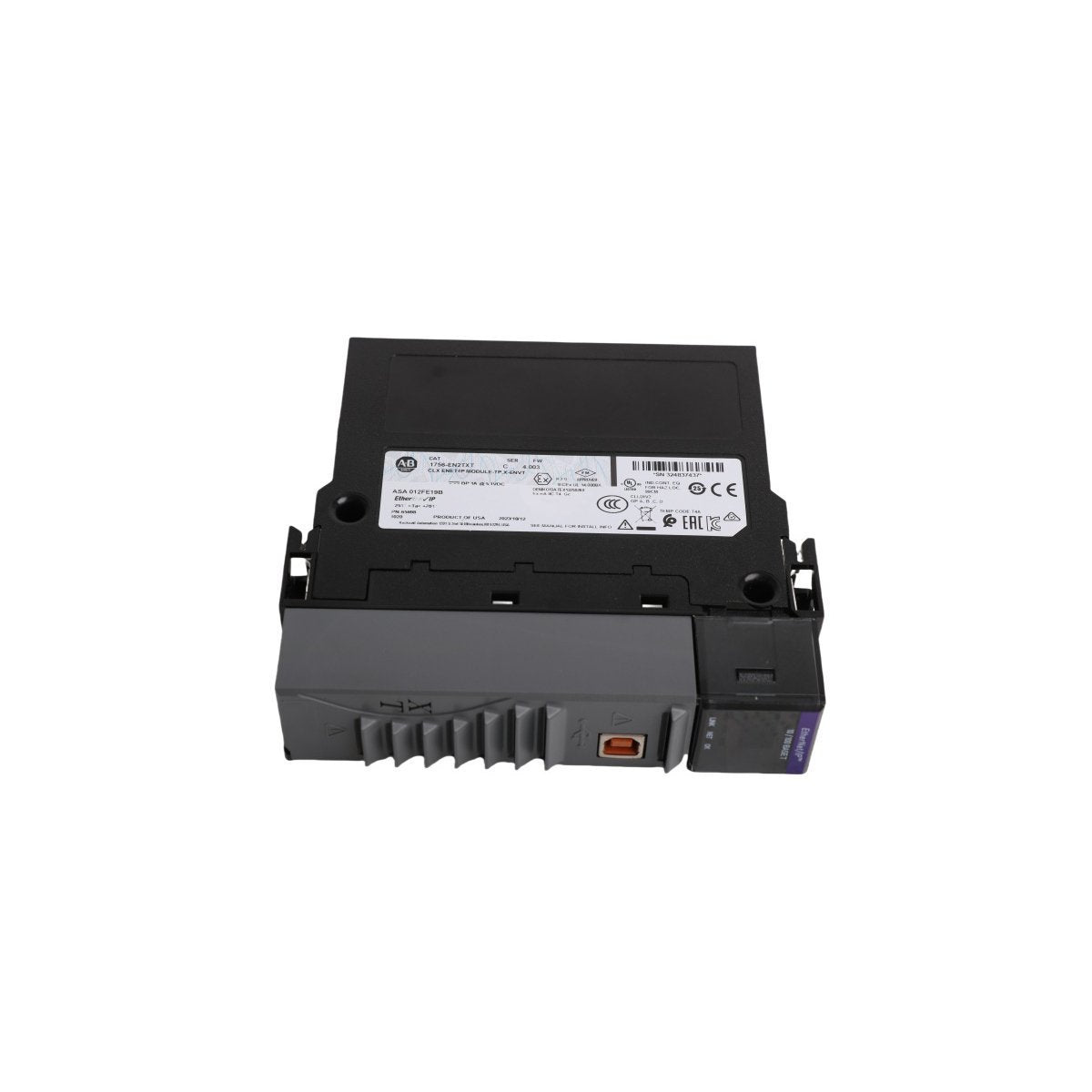

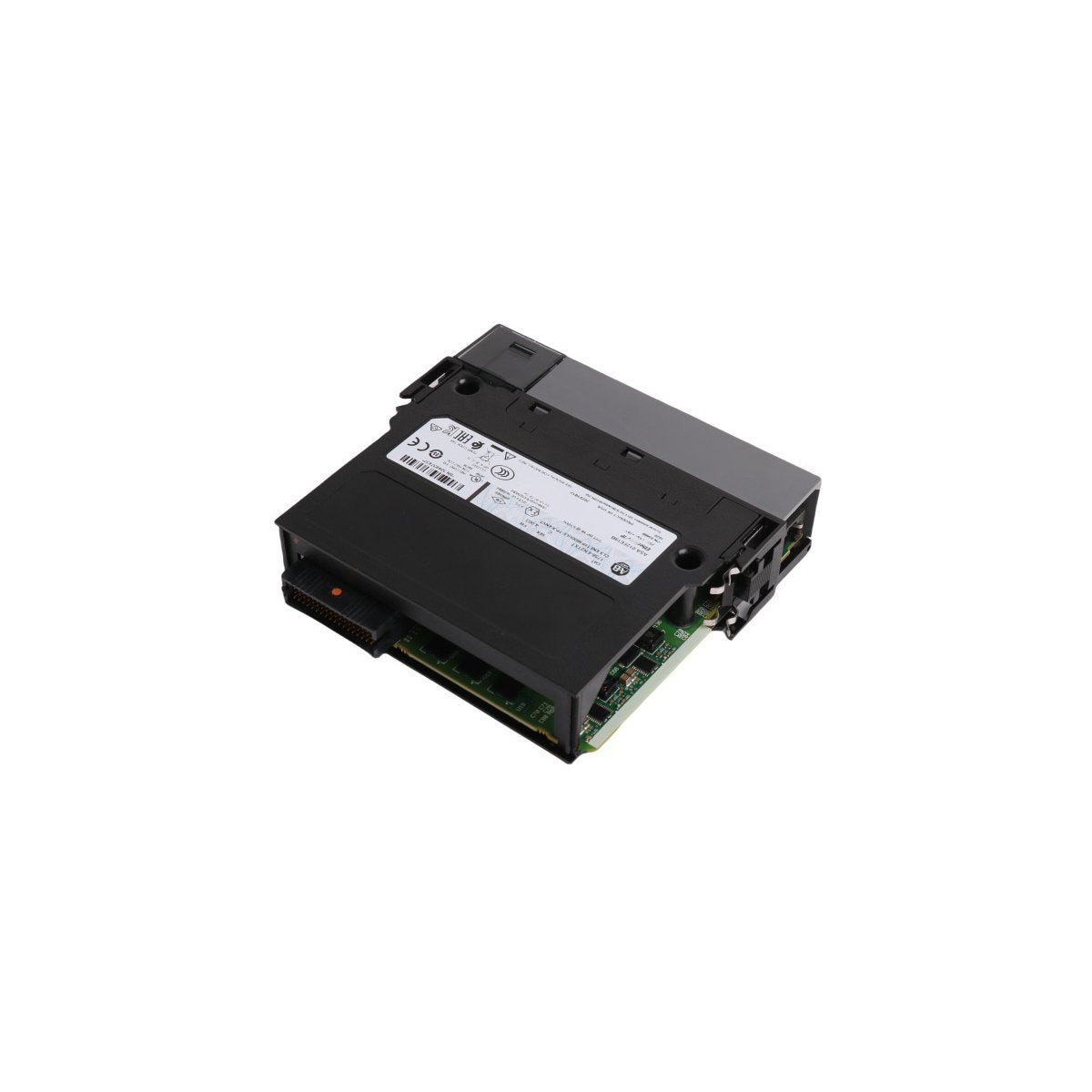

El Allen-Bradley 1756-SIM es un módulo simulador de entrada/salida discreto especializado, diseñado para la plataforma ControlLogix. Sirve como una herramienta crítica de emulación "hardware-in-the-loop" (HIL), permitiendo a los ingenieros de automatización imitar el comportamiento de dispositivos de campo físicos dentro de un entorno Studio 5000 Logix Designer o Logix Emulate. Al proporcionar una interfaz manual para alternar entradas y observar los estados de salida, el 1756-SIM facilita una validación lógica integral y la depuración de código sin necesidad de conectar sensores, interruptores, o actuadores reales.

Este módulo está diseñado para instalación en chasis local y es ampliamente reconocido como el estándar de la industria para verificar secuencias de control durante la fase de desarrollo. Aunque el 1756-SIM fue oficialmente descontinuado a finales de 2012, sigue siendo un componente muy solicitado para el mantenimiento de sistemas heredados, estaciones de prueba de laboratorio, y equipos de entrenamiento educativos de PLC.

Características técnicas

• Emulación Discreta: Cuenta con interruptores de palanca físicos en el panel frontal para forzar manualmente las señales de entrada, proporcionando un control táctil sobre el flujo lógico del programa.

• Retroalimentación Visual: Los indicadores LED de estado integrados proporcionan confirmación inmediata de la actividad del canal, permitiendo una verificación rápida de las instrucciones de salida del controlador.

• Integración de Software Perfecta: Totalmente compatible con Studio 5000 Logix Emulate, lo que lo convierte en el puente de hardware principal para pruebas de chasis virtuales y simulación solo por software.

• Compatibilidad con Chasis: Ocupa una única ranura en cualquier chasis de E/S ControlLogix 1756 estándar, obteniendo energía directamente del backplane sin necesidad de cableado externo.

• Mitigación de Riesgos: Permite realizar pruebas "en seco" de enclavamientos de seguridad y operativos, previniendo posibles daños al equipo durante la puesta en marcha inicial del nuevo código PLC.

Especificaciones

• Fabricante: Allen-Bradley (Rockwell Automation)

• Número de Modelo: 1756-SIM

• Serie de Producto: ControlLogix

• Tipo de Módulo: Simulador de E/S Discreta

• Corriente del Backplane (5.1V CC): 150 mA

• Corriente del Backplane (24V CC): 2 mA

• Disipación de Energía: 0.8 W

• Temperatura de Funcionamiento: 0 a 60 °C (32 a 140 °F)

• Dimensiones: 3.6 x 13.0 x 14.0 cm

• Peso: 0.3 kg

• Estado del Ciclo de Vida: Descontinuado (stock heredado disponible)

Campo de aplicación

El 1756-SIM es un activo esencial para entornos de ingeniería y configuraciones industriales especializadas, incluyendo:

• Desarrollo de Software: Depuración de lógica de escalera compleja o texto estructurado antes de la implementación en campo.

• Capacitación Educativa: Enseñanza de programación y resolución de problemas de PLC en un entorno de aula seguro y controlado.

• Pruebas de Aceptación en Fábrica (FAT): Demostración de la funcionalidad del sistema a los clientes utilizando respuestas de E/S simuladas.

• Laboratorios de Mantenimiento: Pruebas en banco de CPUs o módulos de comunicación ControlLogix de reemplazo.
