Descripción general del producto

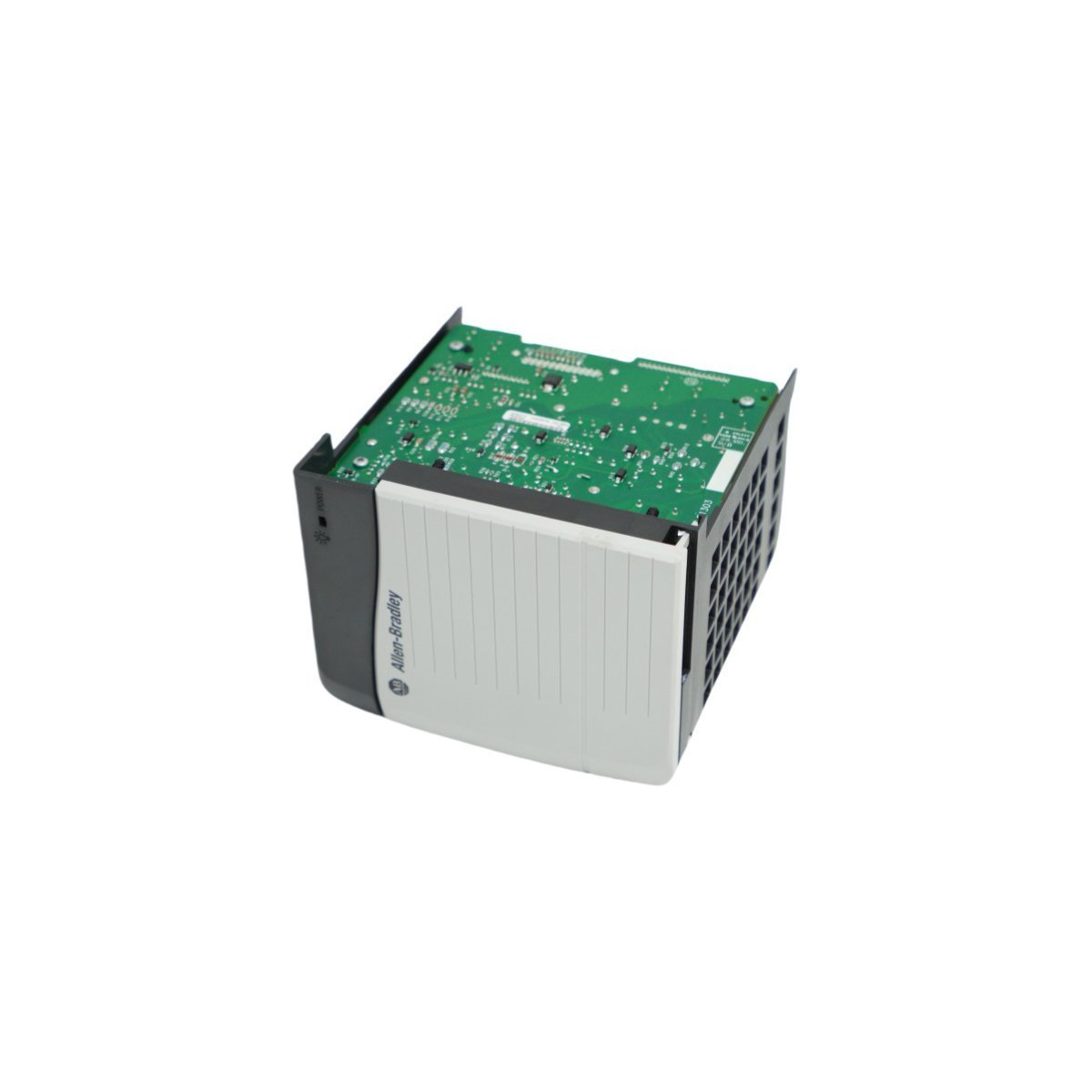

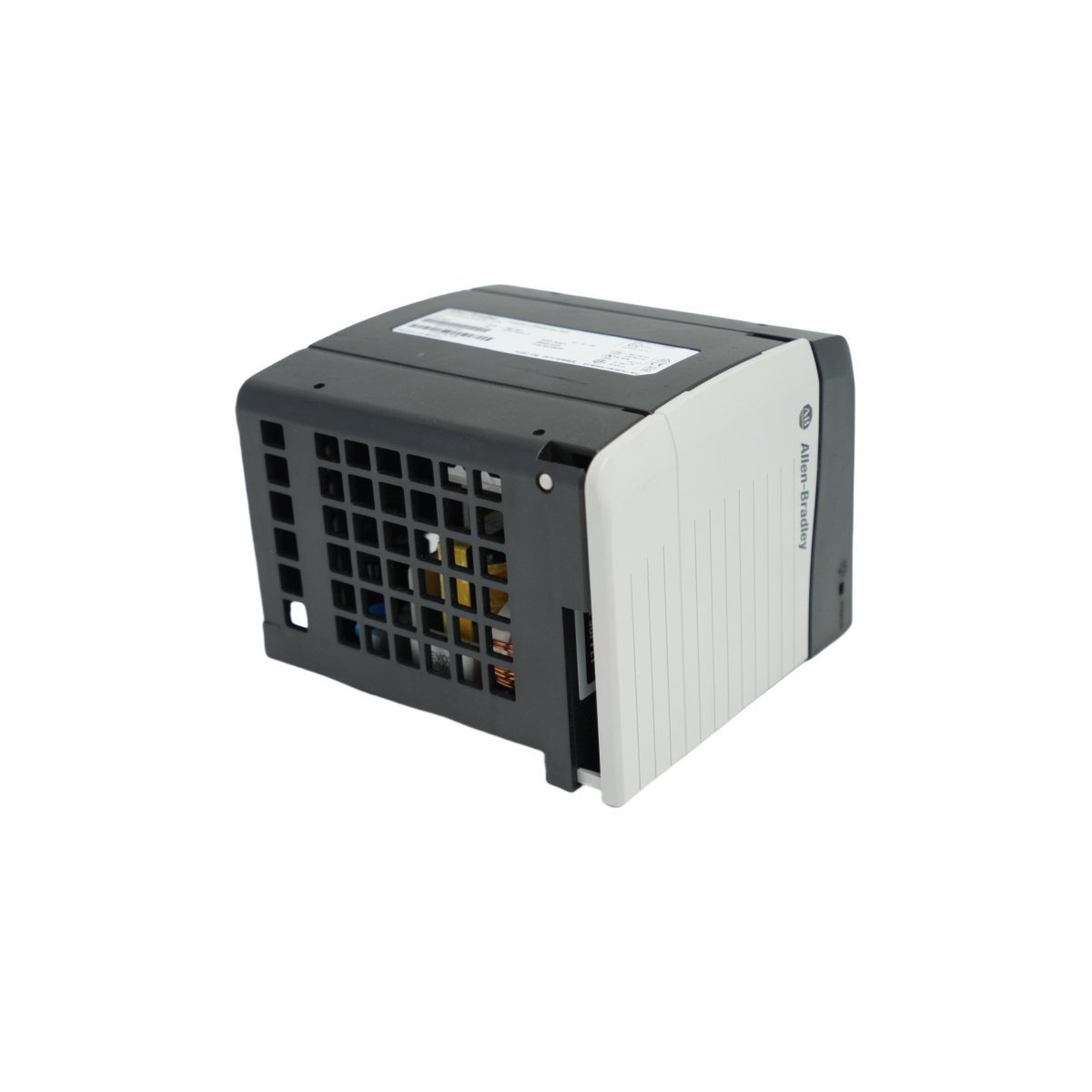

El Allen-Bradley 1756-PBR2 es un módulo de fuente de alimentación redundante de alta fiabilidad diseñado para la plataforma ControlLogix. Esta unidad proporciona una solución de alimentación de 24 V CC diseñada específicamente para sistemas de automatización de misión crítica donde el tiempo de actividad continuo no es negociable. Al operar en un par redundante con un módulo idéntico, el 1756-PBR2 garantiza que el backplane de ControlLogix permanezca energizado incluso si falla una fuente de alimentación primaria o una fuente individual.

A diferencia de las fuentes de alimentación estándar, el 1756-PBR2 está diseñado para montarse externamente al chasis ControlLogix, conectándose a través de un cable adaptador de alimentación (como el 1756-CPR2). Esta configuración permite una entrega de alta corriente y una gestión térmica mejorada, admitiendo configuraciones de procesador, movimiento y E/S a gran escala en entornos industriales exigentes.

Especificaciones técnicas

• Fabricante: Rockwell Automation / Allen-Bradley

• Número de modelo: 1756-PBR2

• Tipo de módulo: Fuente de alimentación redundante (entrada de CC)

• Rango de voltaje de entrada: 18-32 V CC (24 V CC nominales)

• Potencia de salida: 13 A a 1,2 V CC; 13 A a 3,3 V CC; 10 A a 5,1 V CC; 2,8 A a 24 V CC

• Compatibilidad del chasis: ControlLogix 1756-A4, -A7, -A10, -A13, -A17

• Requisito de cable de alimentación: 1756-CPR2 (se vende por separado)

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)

• Peso: 1,45 kg

• Dimensiones: 14,2 x 17,5 x 13,2 cm

• Origen: EE. UU.

Características técnicas clave

• Conmutación por error automática: El módulo cuenta con un mecanismo de conmutación por error instantáneo basado en hardware. En una configuración redundante, ambas fuentes comparten la carga; si una falla, la otra asume inmediatamente la carga completa sin causar una caída de voltaje en el backplane, evitando restablecimientos del controlador.

• Diagnóstico y monitoreo mejorados: Los LED de estado integrados proporcionan información visual inmediata sobre los estados "Power OK" y "Redundancy Ready". Además, los diagnósticos internos pueden monitorearse a través del software ControlLogix, lo que permite un mantenimiento proactivo antes de que ocurra una falla total del sistema.

• Capacidad de intercambio en caliente: Para maximizar la disponibilidad del sistema, el 1756-PBR2 admite el intercambio en caliente. El personal de mantenimiento puede reemplazar un módulo de alimentación defectuoso mientras la unidad restante continúa alimentando el rack de PLC operativo.

• Resistencia industrial: Diseñada para uso industrial pesado, la unidad está construida para resistir altos niveles de vibración e interferencia electromagnética (EMI), asegurando una salida de CC estable incluso en entornos eléctricamente ruidosos como centrales eléctricas o refinerías.

• Distribución de carga equilibrada: Cuando ambas unidades 1756-PBR2 están en buen estado, utilizan circuitos activos de distribución de carga para equilibrar el consumo de corriente. Esto reduce el estrés térmico en los componentes individuales y prolonga significativamente la vida útil operativa del sistema de alimentación.

Aplicaciones principales

El 1756-PBR2 es la opción estándar para sectores de alta disponibilidad, incluyendo:

• Petróleo y gas: Control crítico para plataformas marinas y monitoreo de tuberías.

• Farmacéutica: Procesamiento continuo por lotes donde la pérdida de energía resulta en un desperdicio significativo de producto.

• Generación de energía: Automatización confiable para sistemas de turbinas y balance de planta.

• Metalurgia y minería: Líneas de procesamiento de servicio pesado que requieren alta resistencia a la vibración.
