Descripción general del producto

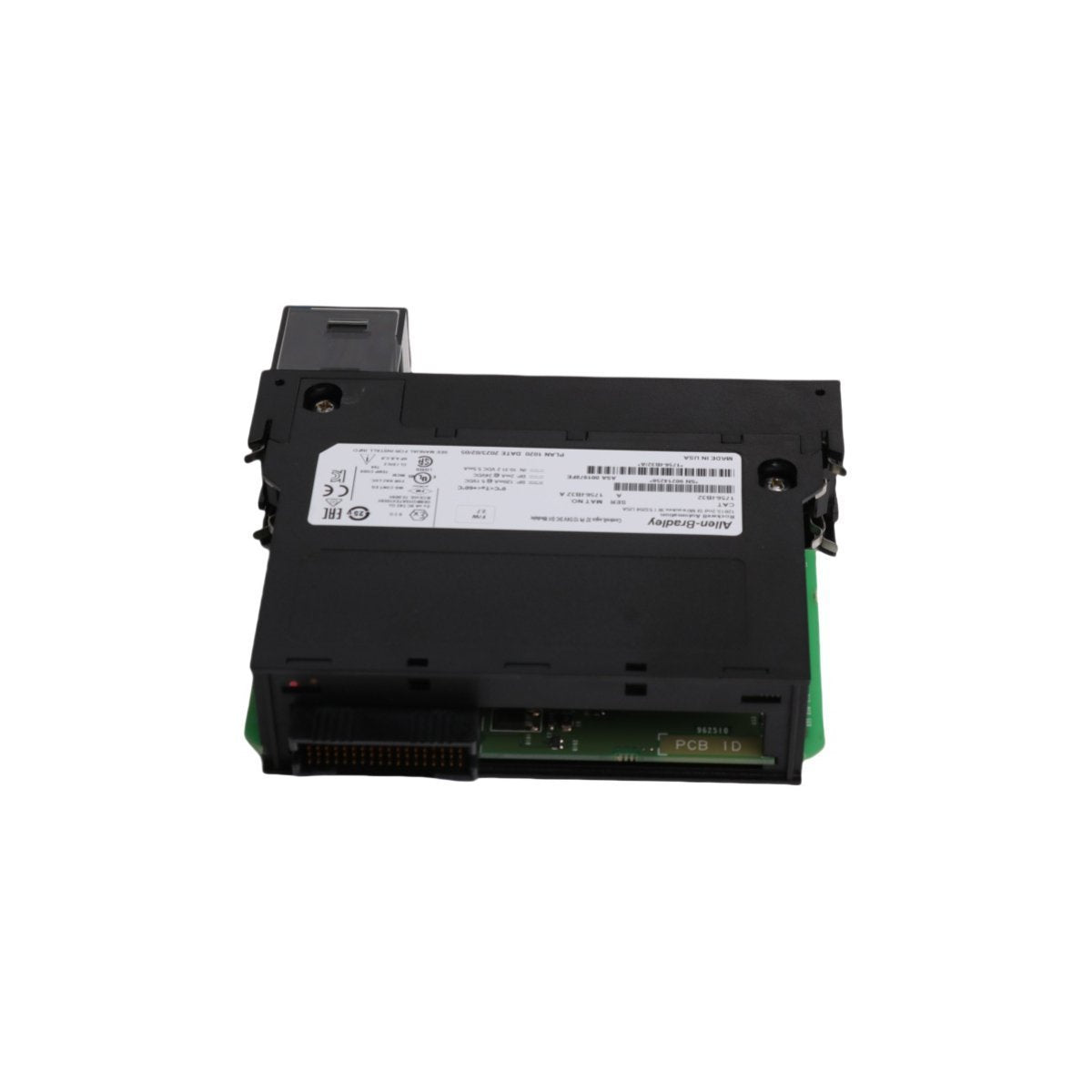

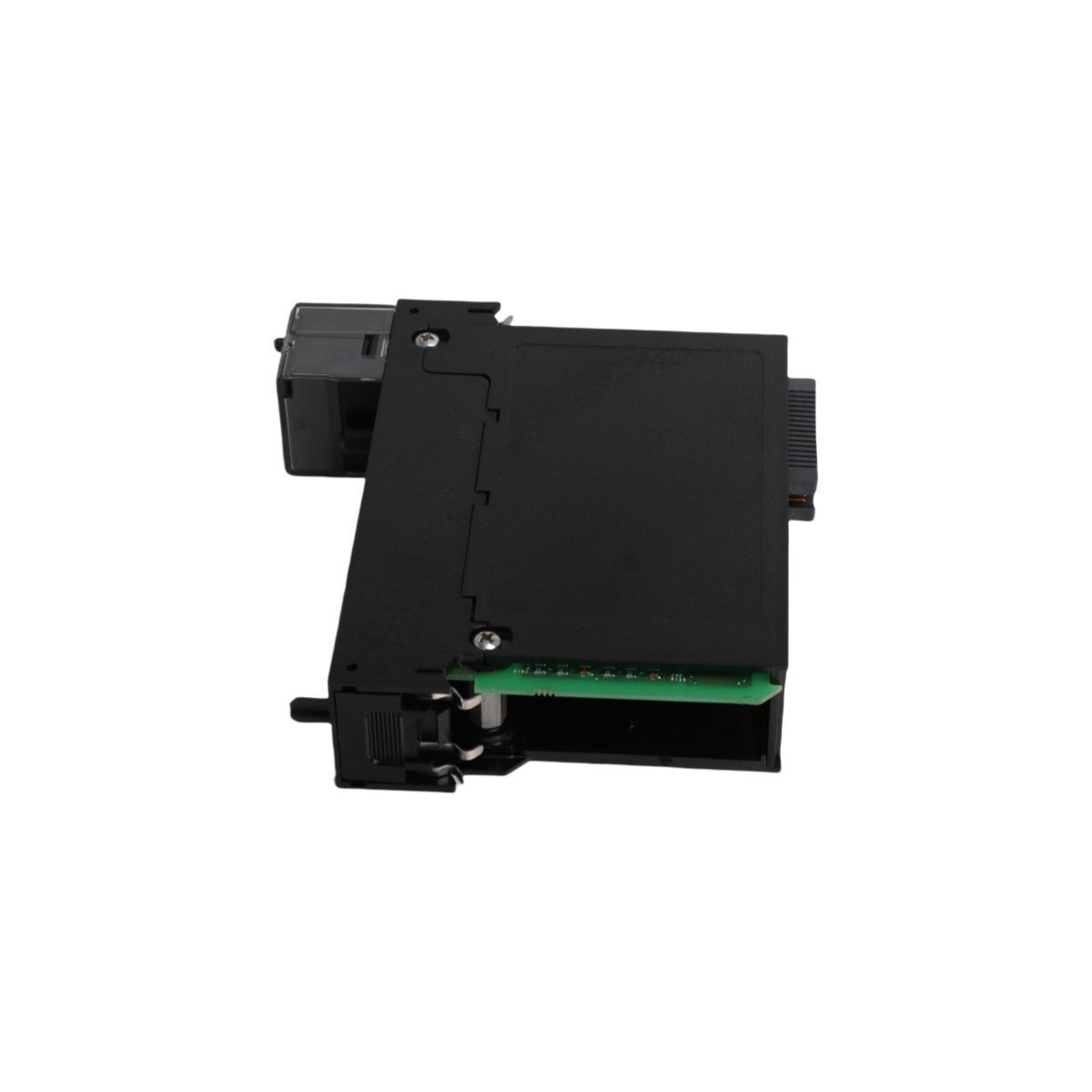

El Allen Bradley 1756-IB32 es un módulo de entrada digital de alta densidad diseñado para el sistema de control ControlLogix. Con 32 canales de entrada discretos, este módulo facilita la interfaz entre los dispositivos de campo industriales, como interruptores de límite, botones pulsadores y sensores de proximidad, y el controlador de automatización programable (PAC). Opera dentro de un rango de voltaje flexible de 12/24 V CC, lo que lo hace altamente adaptable para varios niveles lógicos en las industrias de fabricación y procesos.

Este módulo está diseñado para una alta fiabilidad en entornos exigentes, ofreciendo características avanzadas como la detección de cambio de estado (COS) y el filtrado de entrada configurable. Su integración dentro del entorno Studio 5000 Logix Designer permite una configuración perfecta y diagnósticos en tiempo real, lo que garantiza el máximo tiempo de actividad del sistema y una resolución de problemas eficiente.

Especificaciones técnicas

• Fabricante: Rockwell Automation / Allen Bradley

• Número de modelo: 1756-IB32

• Serie: ControlLogix

• Tipo de entrada: Sumidero (12/24 V CC)

• Número de entradas: 32 (agrupadas en dos conjuntos de 16)

• Rango de voltaje de funcionamiento: 10 V CC a 31.2 V CC

• Corriente de entrada nominal: 2.0 mA a 24 V CC

• Corriente de backplane (5,1 V): 120 mA

• Corriente de backplane (24 V): 2 mA

• Disipación de energía: Máx. 6.2 W a 60 °C

• Bloque de terminales extraíble (RTB): 1756-TBCH o 1756-TBS6H (requerido)

• Temperatura de funcionamiento: 0 °C a 60 °C (32 °F a 140 °F)

• Dimensiones: 23,3x18,2x5,3 cm

Características funcionales clave

• Adquisición de señal de alta densidad: Con 32 canales en una sola ranura, el módulo maximiza la eficiencia del espacio del chasis, reduciendo la huella general del sistema PLC.

• Filtrado de entrada configurable: Los usuarios pueden ajustar los tiempos de filtro para las transiciones "Apagado a Encendido" y "Encendido a Apagado" para eliminar el ruido eléctrico y el rebote de contacto mecánico.

• Clave electrónica: Evita la inserción accidental en una ranura configurada incorrectamente, protegiendo el sistema de posibles desajustes de hardware o daños eléctricos.

• Diagnóstico en tiempo real: Cada canal está equipado con un indicador de estado LED dedicado en el panel frontal, que proporciona una confirmación visual inmediata de la actividad de entrada y las condiciones de falla.

• Soporte de marca de tiempo: El módulo admite aplicaciones de secuencia de eventos (SOE), lo que permite la marca de tiempo precisa de las transiciones de entrada para ayudar en el análisis de la causa raíz de las interrupciones del proceso.

Aplicaciones industriales

El 1756-IB32 es un componente versátil ampliamente utilizado en la automatización de alta velocidad y el control de procesos complejos, incluyendo:

• Líneas de ensamblaje automatizadas y sistemas de transporte

• Instalaciones de manipulación y clasificación de materiales

• Equipos de envasado de alimentos y bebidas

• Celdas de robots de fabricación de automóviles

• Control lógico discreto en el tratamiento de agua/aguas residuales
