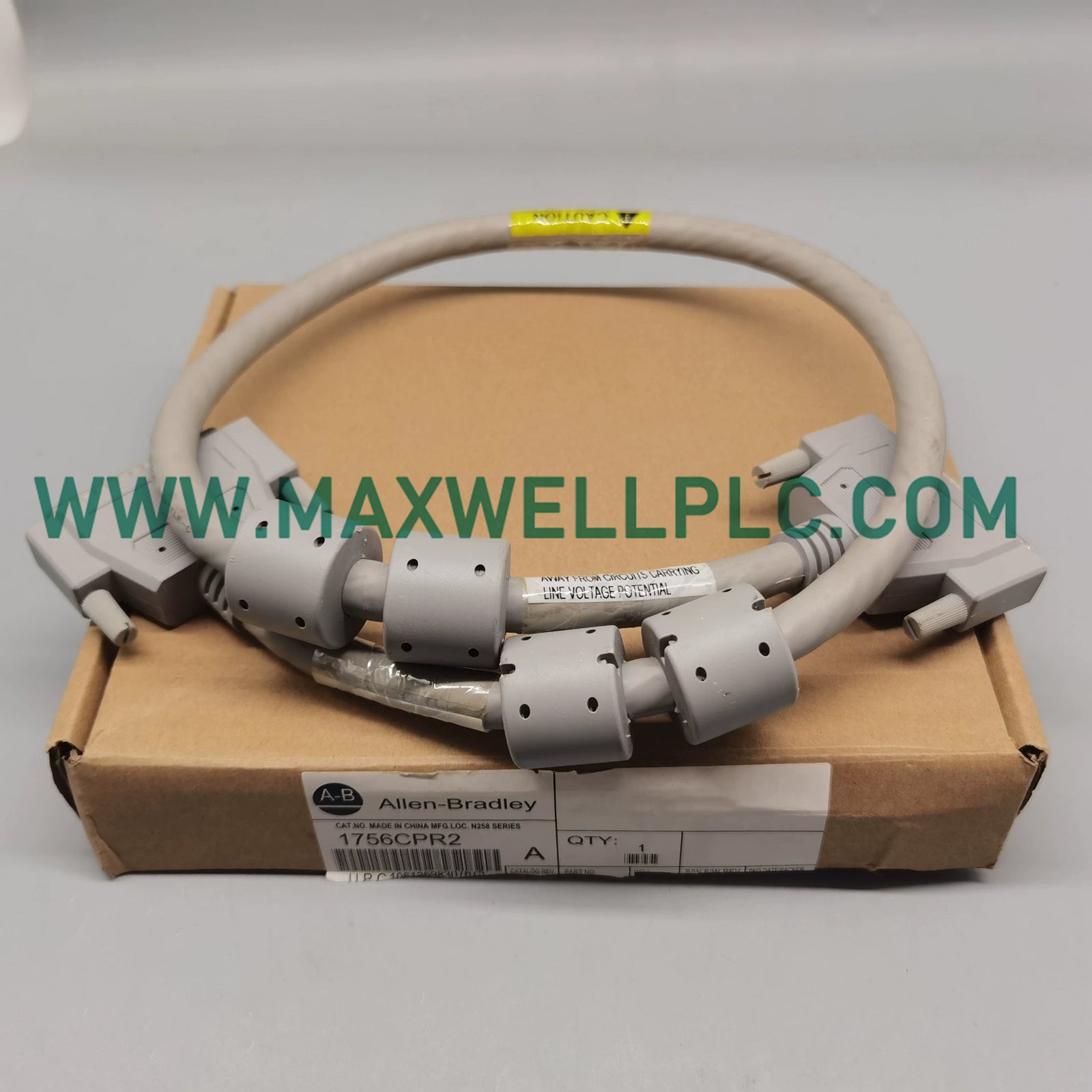

Configurado para la conexión redundante de fuentes de alimentación en sistemas ControlLogix, el Allen-Bradley 1756-CPR2 (cable de alimentación redundante ControlLogix 1756-CPR2) proporciona una conexión eléctrica directa entre los componentes redundantes de la fuente de alimentación dentro de las configuraciones del chasis ControlLogix.

Identificación del modelo

El 1756-CPR2 es un cable de suministro redundante ControlLogix diseñado para aplicaciones de interconexión de fuentes de alimentación. El conjunto de cables es compatible con configuraciones redundantes y proporciona la ruta eléctrica necesaria para los sistemas de suministro de energía ControlLogix.

Especificaciones de hardware

Integración del sistema de alimentación ControlLogix

El cable 1756-CPR2 proporciona la conexión física necesaria para configuraciones de fuentes de alimentación redundantes dentro de las plataformas ControlLogix. Transfiere energía eléctrica entre componentes compatibles de fuentes de alimentación ControlLogix de acuerdo con los requisitos de configuración del sistema.

Las arquitecturas ControlLogix de Allen-Bradley utilizan comunicación y distribución de energía basadas en chasis modulares. El cable de suministro redundante funciona como parte de esta estructura de hardware al mantener la ruta de conexión entre las unidades de suministro redundantes.

El conjunto de cables no proporciona procesamiento de comunicación independiente. La comunicación de backplane ControlLogix, el intercambio de datos del módulo y la ejecución del controlador siguen siendo gestionados por los componentes del chasis ControlLogix instalados.

Compatibilidad con Backplane y sistemas

La plataforma ControlLogix utiliza rutas de comunicación de backplane deterministas para el funcionamiento del controlador, las E/S y el módulo de comunicación. Una instalación adecuada del cable permite una distribución de energía estable para los sistemas de suministro redundantes configurados.

La planificación de la instalación debe considerar la disposición del chasis, la distancia de enrutamiento del cable, la compatibilidad de la fuente de alimentación y los requisitos de conexión a tierra antes de energizar el sistema.

Información para pedidos

• 1 cable de suministro redundante Allen-Bradley 1756-CPR2 ControlLogix
• 1 conjunto de cables de fábrica
• 1 embalaje protector estándar

Pautas de instalación en campo

Conexión de cables

• Verifique que la configuración redundante de la fuente de alimentación coincida con el diseño del sistema ControlLogix.
• Confirme la alineación del conector antes de insertar el conjunto de cables.
• Evite doblar o aplicar tensión mecánica excesiva al cuerpo del cable.

Enrutamiento de paneles

• Enrute el cable lejos de los conductores de alta tensión cuando sea posible.
• Mantenga un soporte de cable adecuado para evitar la carga del conector.
• Verifique los requisitos de longitud del cable antes del posicionamiento final del chasis.

Verificación eléctrica

• Confirme el cableado de la fuente de alimentación antes de aplicar voltaje al sistema.
• Verifique la conexión a tierra correcta del chasis según los estándares de instalación.
• Verifique los indicadores de estado de la fuente redundante después del arranque.

Preguntas frecuentes

• ¿Cuál es la función principal del cable 1756-CPR2?

El 1756-CPR2 proporciona la ruta de conexión eléctrica necesaria para las configuraciones redundantes de fuentes de alimentación en los sistemas de chasis ControlLogix.

• ¿Es el 1756-CPR2 un cable de comunicación?

No. El cable está diseñado para la conexión de una fuente de alimentación redundante y no realiza funciones de comunicación del controlador o de la red.

• ¿A qué serie ControlLogix pertenece este cable?

El 1756-CPR2 pertenece a la plataforma de hardware de la serie ControlLogix de Allen-Bradley.

• ¿Qué valores de corriente de entrada se especifican para este conjunto de cables?

Los valores de corriente de entrada indicados son 970 mA a 5,1 VCC y 1,7 mA a 24 VCC.

• ¿Se puede instalar el cable en sistemas ControlLogix estándar sin redundancia?

El cable está diseñado para configuraciones de suministro redundantes y debe aplicarse de acuerdo con la arquitectura de alimentación del chasis seleccionada.

• ¿El 1756-CPR2 es compatible con la comunicación ControlNet?

La especificación del cable hace referencia a una velocidad de comunicación ControlNet de 5 Mbps, pero el cable en sí no es un módulo de interfaz de comunicación.

• ¿Qué factores de instalación afectan el rendimiento del cable?

El enrutamiento del cable, el estado del conector, la tensión mecánica y la configuración correcta del sistema de alimentación afectan el rendimiento de la instalación.

• ¿Se requiere firmware para el cable 1756-CPR2?

No. El cable es un conjunto de hardware pasivo y no contiene firmware programable.
