Descripción general del producto

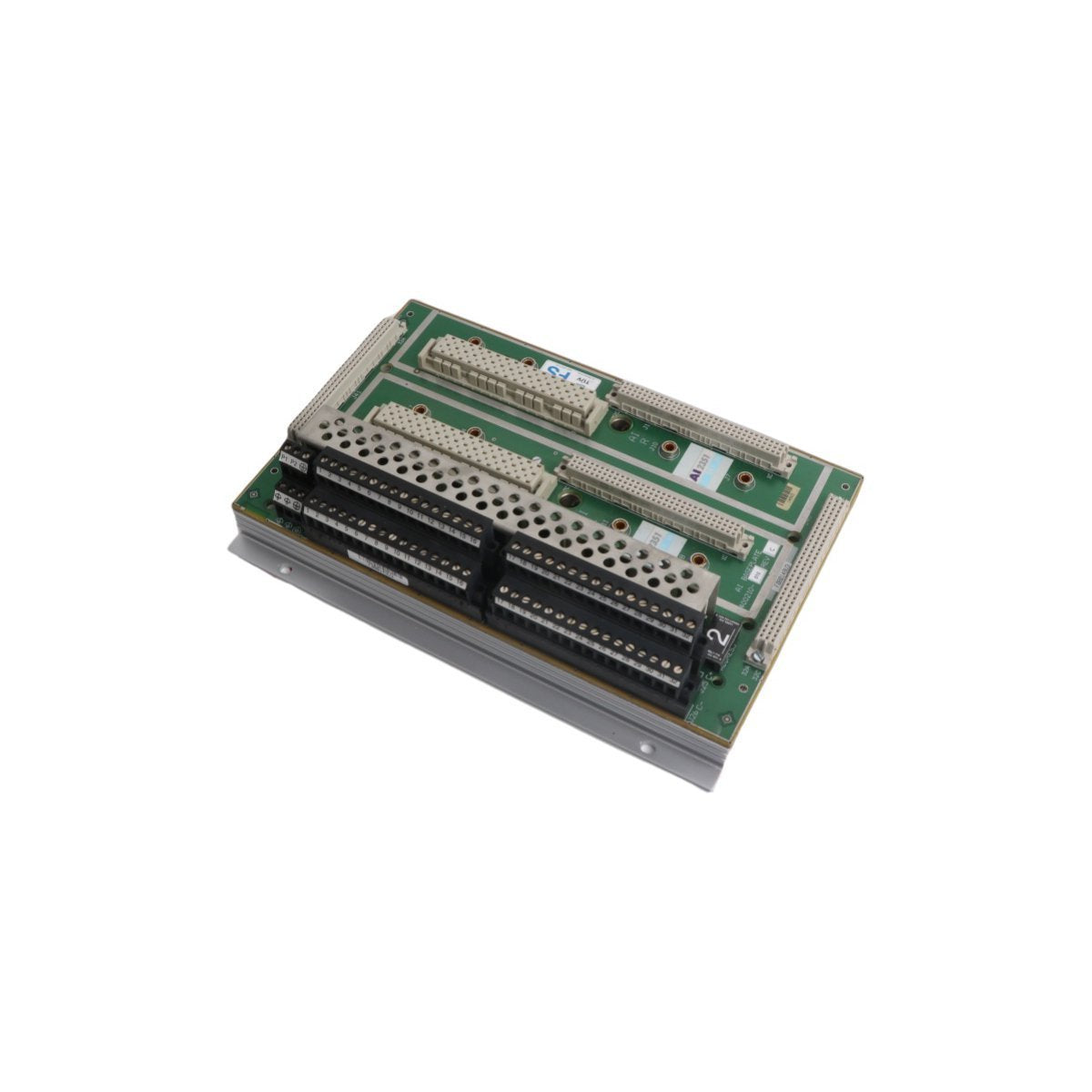

El Triconex 7400210-010, designado como AI2351, es una interfaz de entrada analógica de 16 canales de alta integridad, específicamente diseñada para los Sistemas Instrumentados de Seguridad (SIS) Tricon v9 a v11. Este módulo proporciona el enlace crítico entre los transmisores analógicos de campo y el controlador de Triple Redundancia Modular (TMR). Con una resolución de 16 bits y una alta precisión de ±0.1%, traduce variables de proceso complejas en datos de seguridad procesables. El AI2351 está diseñado para entornos de alta disponibilidad, con capacidades de intercambio en caliente y certificación SIL 3 para garantizar que los bucles de monitoreo críticos permanezcan activos incluso durante el mantenimiento del módulo o transitorios eléctricos severos.

Especificaciones funcionales y arquitectura de hardware

El AI2351 está construido para proporcionar la máxima fidelidad de señal y protección contra el ruido de modo común en zonas de procesamiento industrial.

• Configuración de entrada: 16 canales que admiten señales analógicas universales, incluyendo 0-20mA, 4-20mA, 0-10V, y ±10V.

• Resolución de datos: Conversión analógica a digital de 16 bits para un seguimiento granular del proceso.

• Protección galvánica: Aislamiento robusto de 1500V CA/CC entre canales y el backplane de lógica interna.

• Integración de dispositivos inteligentes: Soporte integrado para HART pass-through, facilitando el diagnóstico y la configuración remota de instrumentos.

• Manejo de fallas: Diseñado para gestionar una corriente de falla máxima de 200mA con alta estabilidad térmica.

• Reforzamiento ambiental: Rango de funcionamiento de -40°C a +70°C con carcasa especializada resistente a vibraciones.

• Perfil de potencia: Modelo de bajo consumo de energía que consume aproximadamente 130mA bajo cargas típicas.

Casos de uso de seguridad industrial y procesos

La placa base de entrada analógica AI2351 se utiliza en sectores donde el monitoreo de alta precisión térmica, de presión o de flujo es esencial para prevenir fallas catastróficas.

Monitoreo de presión en refinerías: Captura de datos de transmisores de presión de 4-20mA en unidades de destilación para activar secuencias de apagado de emergencia (ESD) si se superan los umbrales de seguridad.

Control de temperatura de reactor químico: Proporciona retroalimentación analógica de alta resolución para el monitoreo de reacciones exotérmicas, asegurando la conformidad con SIL 3 en el procesamiento químico volátil.

Instrumentación supervisora de turbinas: Interconexión con transmisores de vibración y velocidad para proteger activos rotatorios de alta velocidad en centrales eléctricas de gas o vapor.

Sistemas de incendio y gas (F&G): Gestión de entradas analógicas de detectores de gases tóxicos y llamas para iniciar protocolos de supresión automatizados en plataformas petroleras en alta mar.

Medición crítica de flujo: Sincronización con el software TRISTATION 1131 para gestionar bucles de flujo críticos para la seguridad en la fabricación farmacéutica y las instalaciones de tratamiento de agua.
