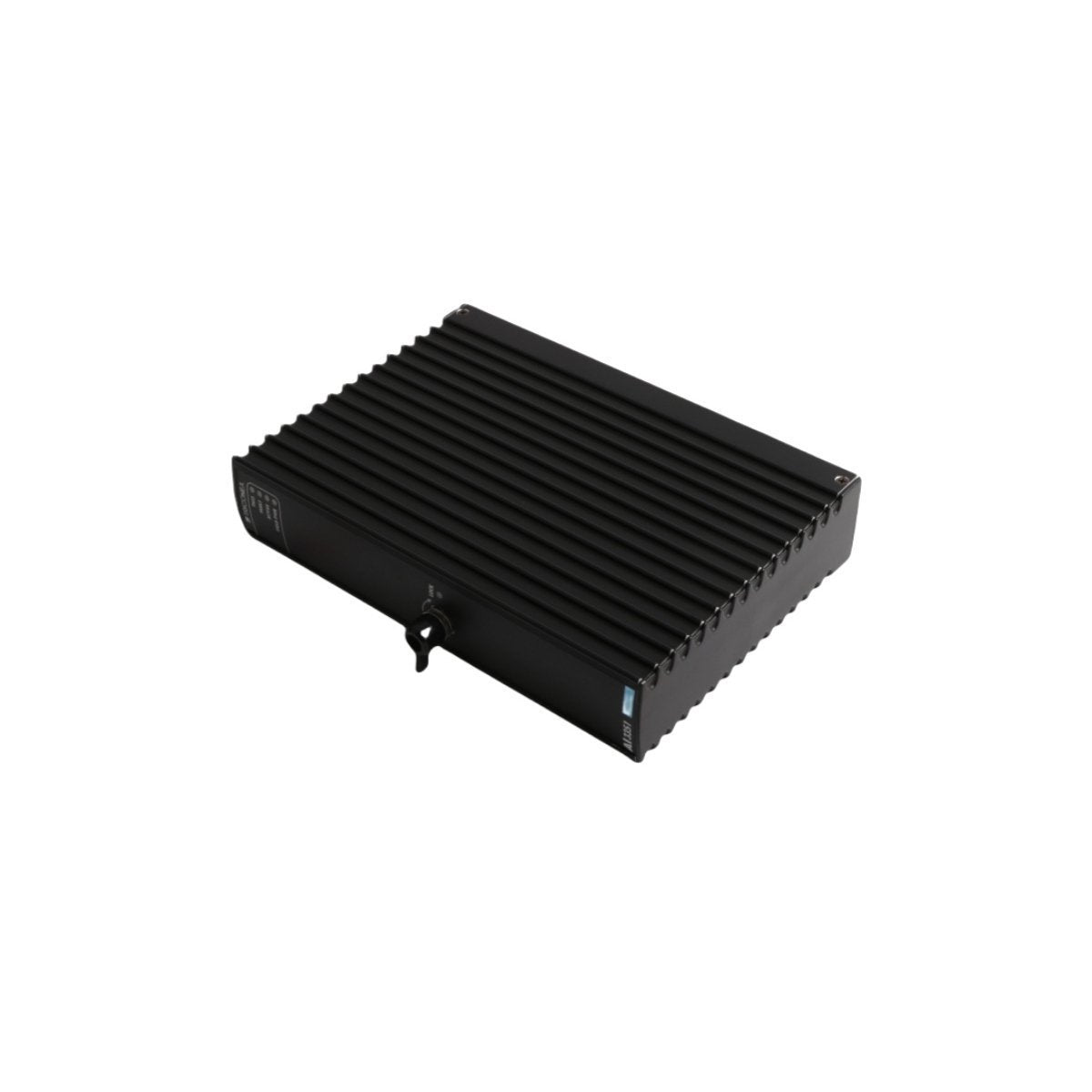

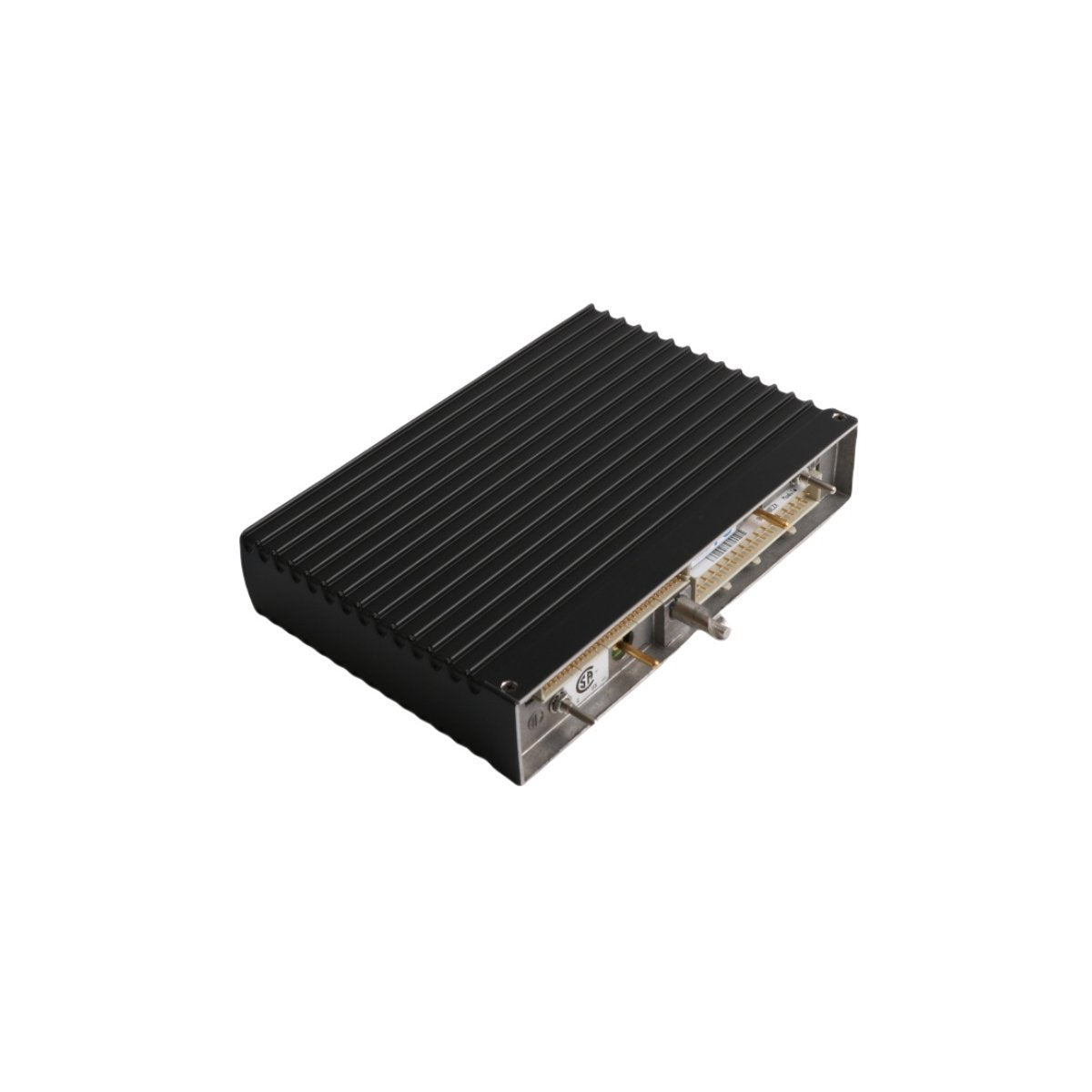

Descripción general del producto

El AI 3351S2 es un módulo de entrada analógica de nivel premium diseñado para las plataformas de seguridad de alta integridad y Tricon CX. Diseñado para la adquisición de señales de misión crítica, este módulo utiliza una arquitectura de redundancia modular triple (TMR) para garantizar que las variables de proceso se midan con absoluta certeza. Cada señal es muestreada asincrónicamente por tres canales independientes, creando un entorno de monitoreo tolerante a fallas donde las fallas de hardware se detectan y mitigan sin interrupción del proceso. Al proporcionar una interfaz directa para datos de campo continuos, el AI 3351S2 sirve como un componente fundamental para los sistemas instrumentados de seguridad (SIS) que requieren certificación SIL3 en sectores de alto riesgo como la refinación petroquímica y la generación de energía nuclear.

Arquitectura del sistema y especificaciones técnicas

El diseño del AI 3351S2 se centra en la validación autónoma y la estabilidad de la medición a largo plazo:

• Procesamiento TMR: Cuenta con tres rutas de medición aisladas que almacenan valores de entrada en tablas separadas, transmitiendo datos a tres procesadores principales correspondientes a través de buses de E/S independientes.

• Lógica de selección de valor medio: Utiliza la red TriBus para la comparación en tiempo real de las tres mediciones; en modo TMR, el sistema selecciona el valor medio para garantizar la máxima integridad de los datos.

• Tecnología de autocalibración: Implementa un circuito de calibración automático que compensa la deriva de los componentes, manteniendo la precisión de la medición durante toda la vida útil sin ajustes manuales en el campo.

• Detección rápida de fallas: Capaz de identificar fallas de "atasco" o desviaciones de precisión en 500 ms, activando alarmas mientras se mantiene la ejecución de la lógica de seguridad.

• Soporte de modo dual: Si bien está optimizado para TMR, el módulo admite configuraciones dúplex donde se utiliza el promedio de medición para equilibrar el rendimiento y la redundancia.

• Dimensiones físicas: Un módulo compacto y ligero (1.3 kg) con dimensiones de 4.3 x 18.8 x 21.8 cm, optimizado para montaje de alta densidad en carril DIN o placa base.

• Versatilidad de entrada: Diseñado para interpretar señales analógicas industriales estándar para transmisores de presión, temperatura y flujo con alta resolución y baja interferencia de ruido.

Implementación de procesos estratégicos

El Triconex AI 3351S2 es esencial para las funciones de seguridad automatizadas donde cualquier error de medición podría provocar daños catastróficos en los activos:
