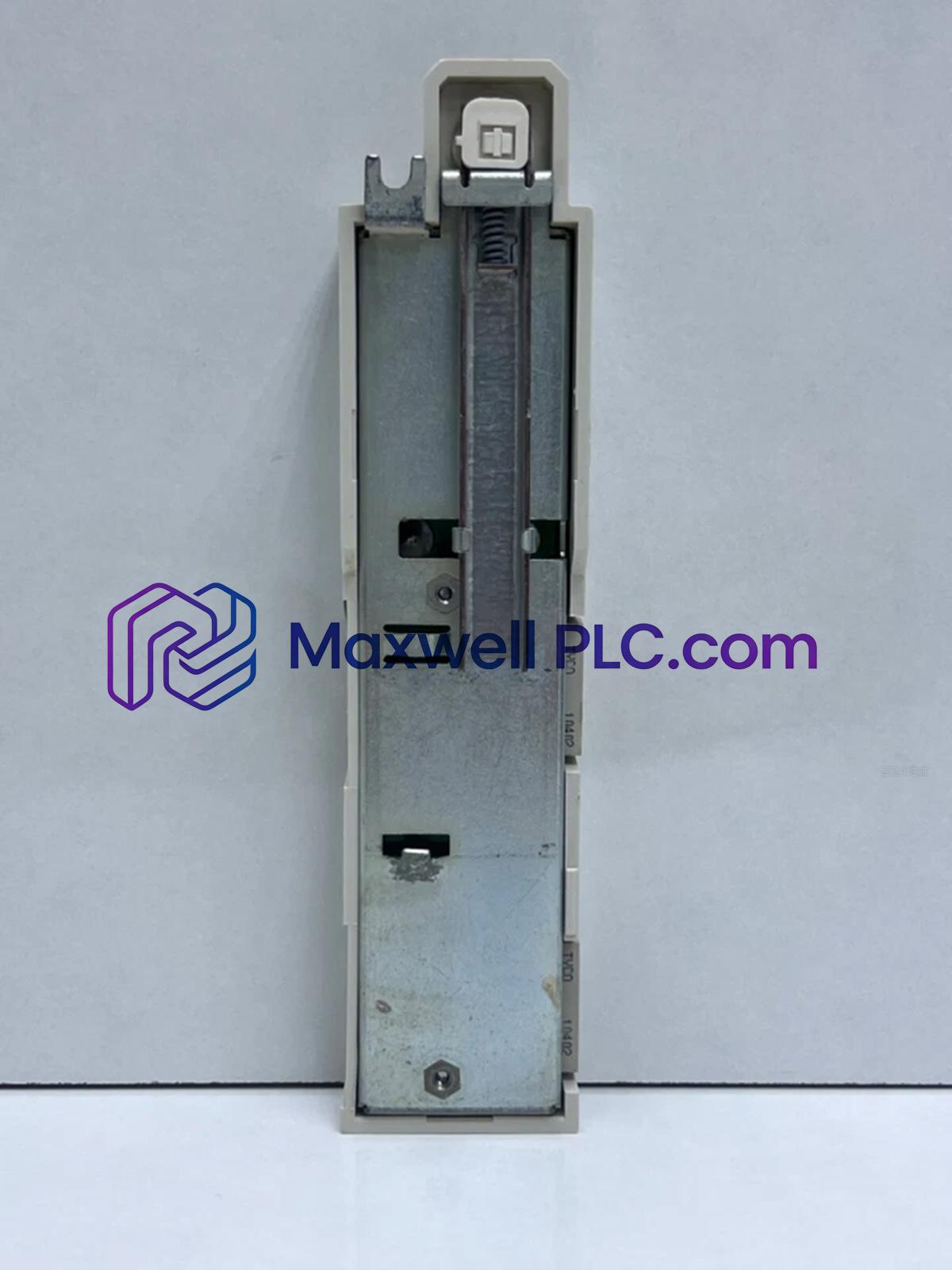

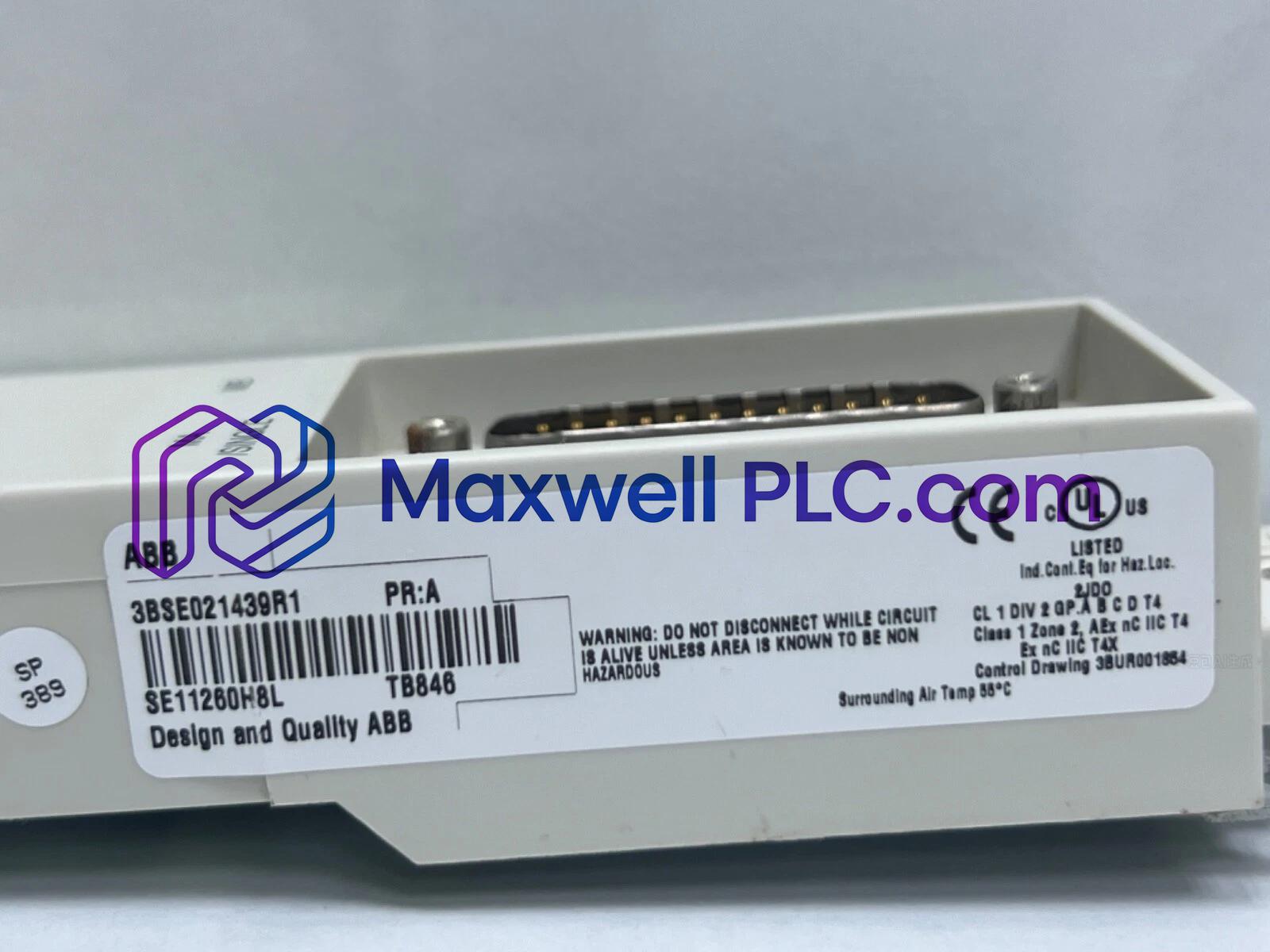

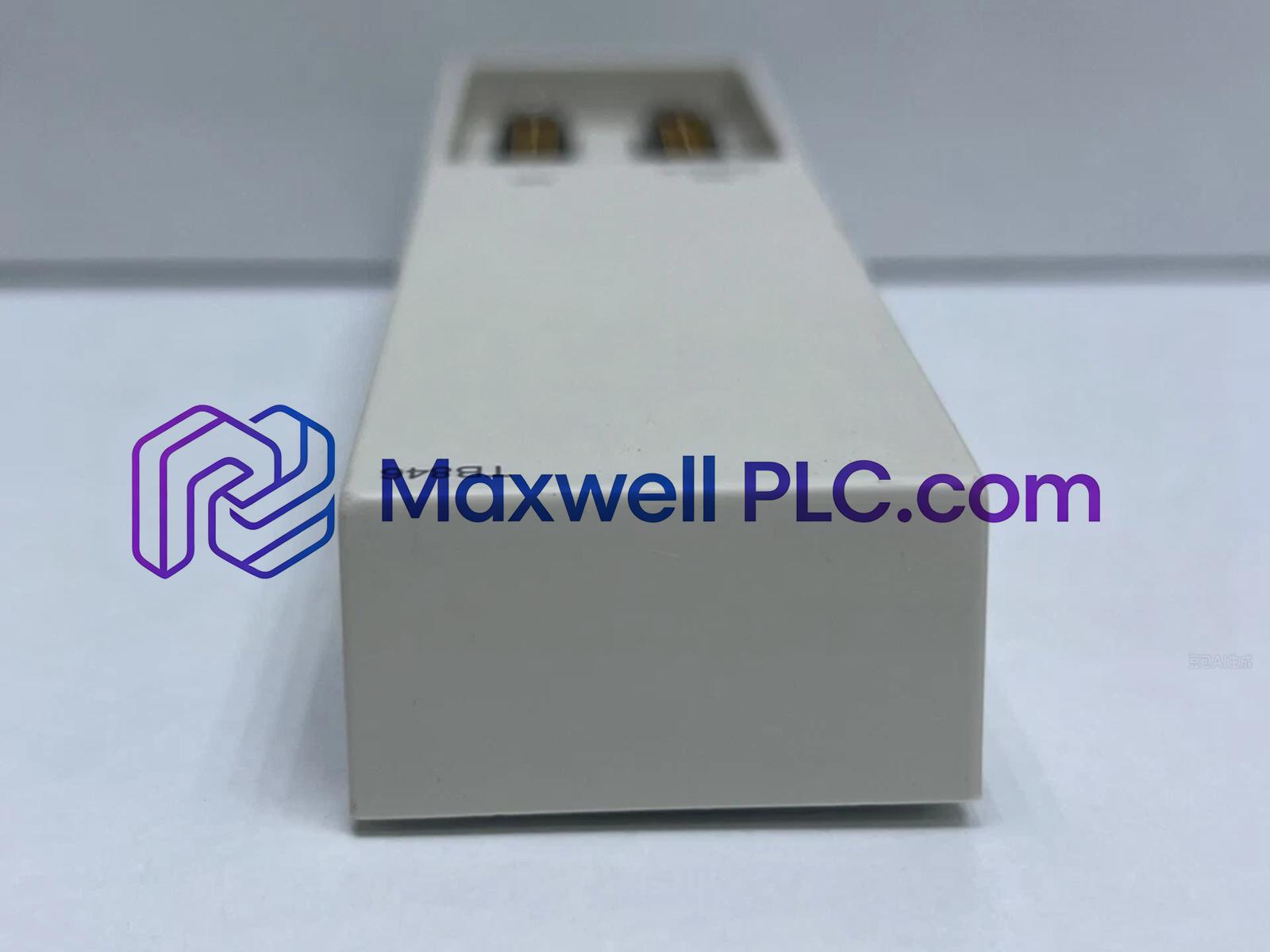

El ABB TB846 3BSE021439R1, también catalogado como Adaptador de Cable ModuleBus TB846, funciona como un componente de hardware dedicado para la extensión redundante del bus eléctrico y la interconectividad de cables dentro de las redes de arquitectura de E/S S800.

Identificación de Hardware y Arquitectura de Componentes

• TB846: Código de modelo base para el adaptador de entrada de cable ModuleBus eléctrico redundante.
• 3BSE021439R1: Código de pedido de artículo de fábrica e identificador de unidad de hardware designado.
• Topología de Adaptador Redundante: Interfaz de doble cable que admite la división del bus en filas separadas de rieles DIN.

Parámetros Físicos y Límites Técnicos

Velocidad de Comunicación del Backplane y Escalado de Densidad

La unidad adaptadora mantiene una velocidad de comunicación continua del bus ModuleBus a través de perfiles de montaje en riel DIN segmentados sin degradación de la señal. La interconexión a través de cables TK801V0xx o módulos ópticos TB842 permite un escalado de alta densidad de E/S en diseños de gabinetes extendidos, asegurando al mismo tiempo una sincronización de señal ininterrumpida y compatibilidad con el firmware del controlador.

Manifiesto del Paquete de Entrega

• 1 x Adaptador de Cable ModuleBus Redundante ABB TB846 3BSE021439R1

Instalación en Gabinete y Protocolo de Puesta a Tierra del Cable

• Monte firmemente el adaptador en el riel DIN de 35 mm designado dentro de la fila del clúster S800.
• Conecte los cables de extensión duales TK801V0xx en los puertos de cable ModuleBus redundantes.
• Verifique el acoplamiento correcto de los clips de retención mecánicos en los conectores de cable para evitar conexiones sueltas.
• Asegure una puesta a tierra metálica directa entre la carcasa de la unidad y el riel DIN del panel para protección contra la puesta a tierra.

Preguntas Frecuentes

• ¿Qué función principal desempeña el adaptador de módulo TB846 en un sistema S800?

  Extiende el ModuleBus eléctrico a través de diferentes rieles DIN utilizando cables de bus TK801V0xx.

• ¿Qué rango de temperatura de funcionamiento está clasificado para este componente?

  El módulo está certificado para entornos operativos normales que van de 0 a +55 °C.

• ¿Qué clasificación de protección de ingreso IP se aplica a la carcasa exterior?

  El envolvente físico cumple con la clase de protección estándar IP20 según IEC 60529.

• ¿Cómo se interconecta el adaptador con el hardware de extensión óptica?

  Se empareja con el módulo óptico TB842 para convertir las líneas eléctricas de ModuleBus en señales ópticas.

• ¿Qué dimensiones mecánicas definen el tamaño físico de la carcasa?

  La estructura exterior mide 186 mm de alto, 43 mm de ancho y 31,5 mm de profundidad.

• ¿Qué estándar de corrosión ambiental cumple la construcción de la unidad?

  El hardware cuenta con protección para entornos hostiles compatible con el estándar ISA-S71.04 Clase G3.

• ¿La unidad adaptadora consume energía activa del riel del backplane?

  No, como un adaptador de interfaz física pasiva, procesa señales sin consumir corriente activa.

• ¿Está certificado el TB846 para su implementación en ubicaciones de plantas peligrosas?

  Sí, posee las certificaciones Clase 1 División 2, Zona 2 y ATEX Zona 2 para áreas peligrosas.
