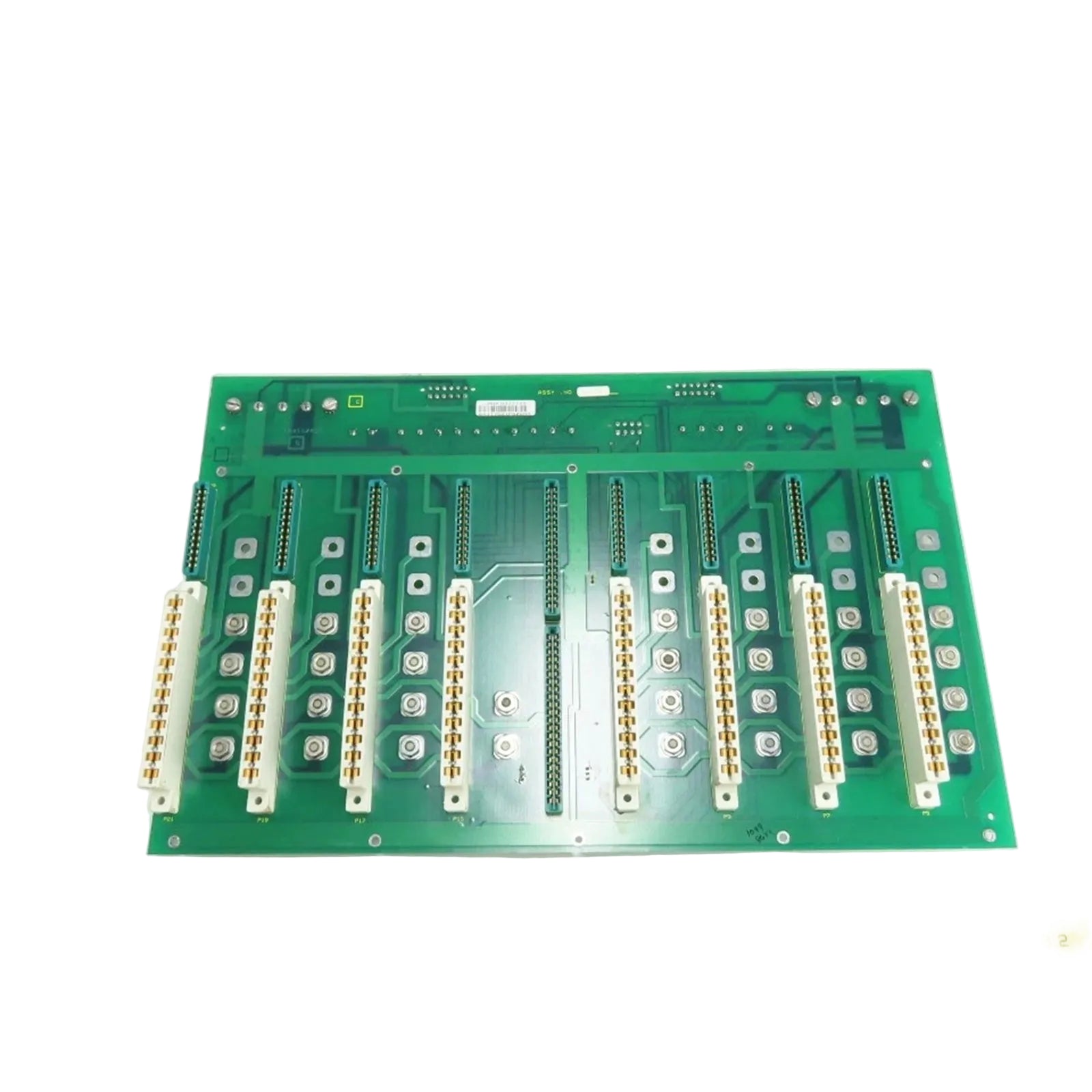

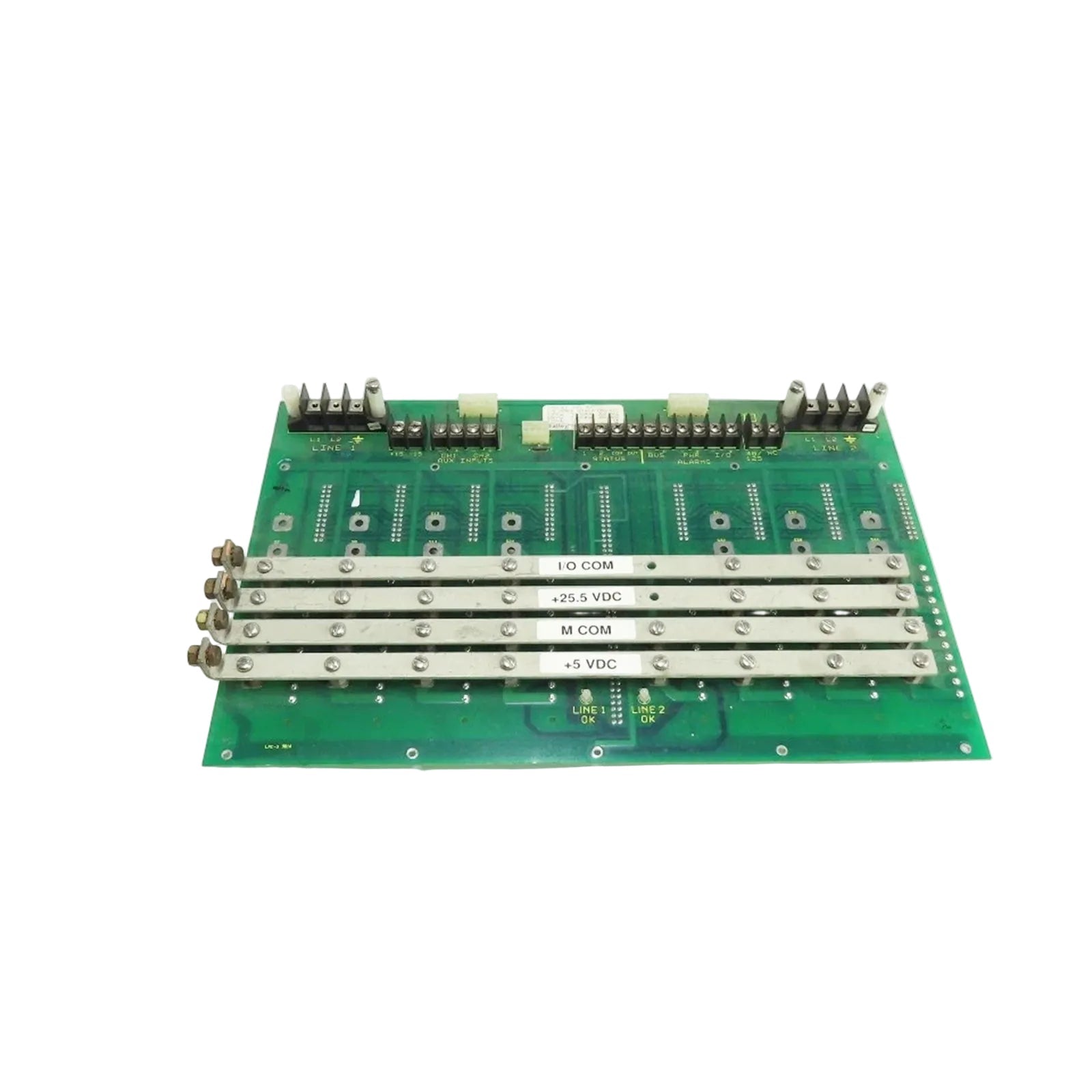

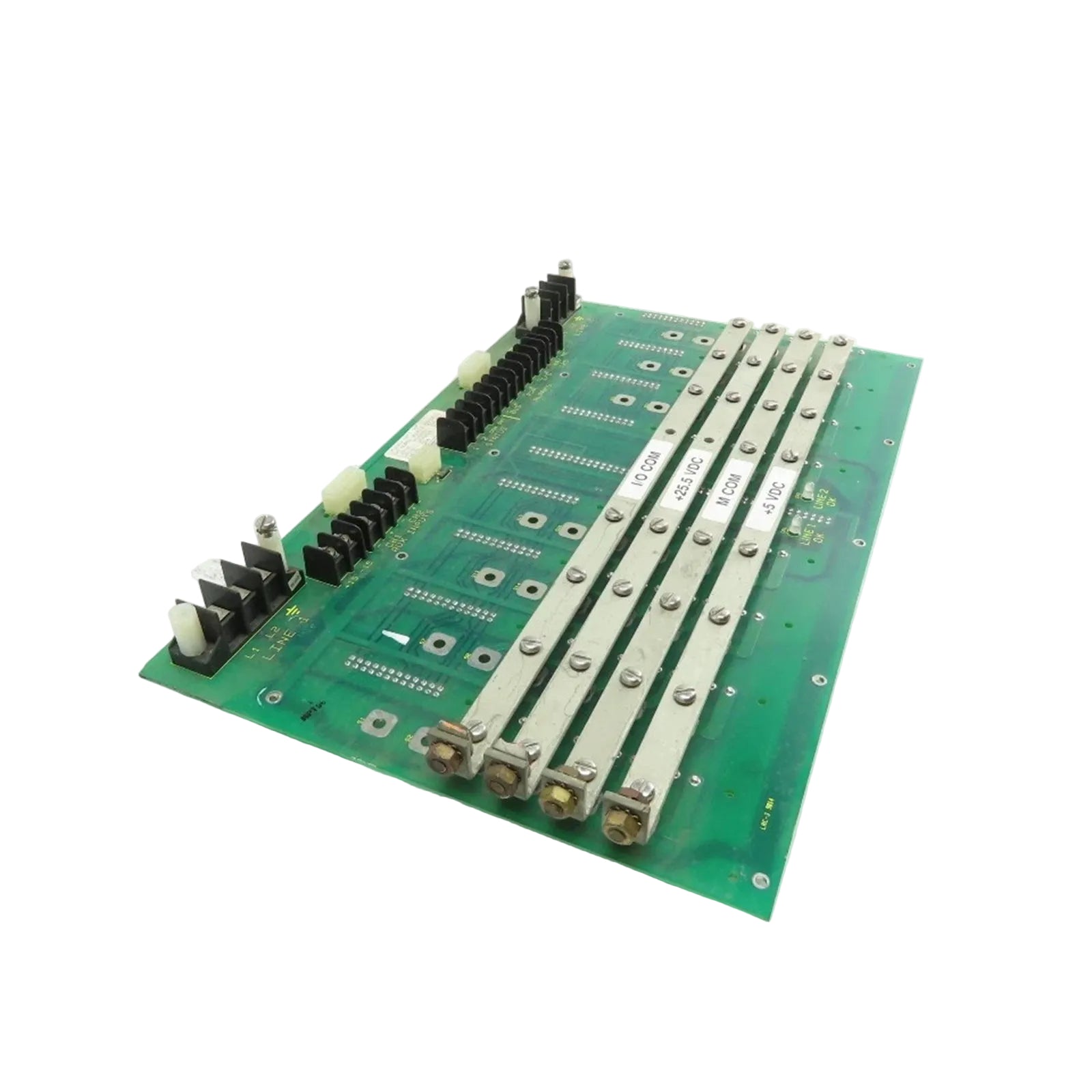

Configurado para la distribución de energía de CA y el enrutamiento de energía de la placa posterior modular en los sistemas ABB Infi 90, el ABB IPCHS01 (IPCHS01 Chasis del Módulo de Energía) proporciona ejecución física y eléctrica directa. El conjunto del chasis admite la instalación de múltiples módulos de energía MPS II y un módulo de monitoreo de energía dedicado, mientras distribuye la energía de entrada y salida a través de barras colectoras integradas e interfaces de terminales.

Referencia del modelo

El IPCHS01 se suministra como una configuración de hardware fija para aplicaciones del sistema de energía modular ABB Bailey Infi 90. No se proporcionó una matriz de sufijos seleccionables en campo ni una extensión de catálogo configurable dentro de la documentación técnica disponible.

Datos eléctricos y mecánicos

Características de comunicación de la placa posterior y distribución de energía

El chasis IPCHS01 proporciona integración mecánica y eléctrica para conjuntos de conversión de energía modular instalados dentro de la infraestructura ABB Infi 90. La construcción interna de la barra colectora permite el enrutamiento de energía en paralelo entre los módulos MPS II instalados y el hardware de monitoreo asociado.

El espaciado de conexión de la placa posterior y la alineación del rack deben permanecer mecánicamente estables durante la instalación para evitar la tensión del conector bajo condiciones de ciclo térmico continuo. Durante la inserción del módulo, la continuidad de la conexión a tierra del chasis debe verificarse antes de energizar las alimentaciones de entrada de CA.

La interacción del firmware ocurre a través de los módulos de monitoreo de energía instalados en lugar del propio conjunto del chasis. Por lo tanto, la compatibilidad está determinada por la revisión del módulo de monitor instalado y el entorno de firmware del sistema Infi 90 asociado.

Preguntas técnicas

P: ¿El IPCHS01 admite la inserción en caliente de módulos de energía durante el funcionamiento?
R: La capacidad de inserción en caliente depende del tipo de módulo de energía MPS II instalado y de la configuración de redundancia a nivel del sitio. Los procedimientos de aislamiento de entrada y transferencia de carga deben validarse antes de la extracción o inserción en condiciones energizadas.

P: ¿Cuál es la función principal de las barras colectoras integradas?
R: Las barras colectoras internas distribuyen la energía de CA entrante a los módulos de energía instalados y proporcionan un enrutamiento de salida centralizado dentro de la estructura del chasis modular.

P: ¿Puede el chasis funcionar con menos de ocho módulos de energía instalados?
R: Sí. El chasis puede funcionar con población parcial siempre que la carga eléctrica permanezca dentro de los límites de diseño del sistema y se mantengan los requisitos de flujo de aire.

P: ¿Es el IPCHS01 directamente responsable de las funciones de comunicación del proceso?
R: No. El chasis proporciona montaje físico y distribución de energía. El manejo de la comunicación es ejecutado por los módulos de control e interfaz Infi 90 asociados.

P: ¿Cuál es la condición de instalación más crítica para la estabilidad del conector a largo plazo?
R: La alineación del rack, la continuidad de la conexión a tierra y la presión equilibrada de asiento del módulo son necesarias para evitar la deformación del conector y el contacto intermitente de la placa posterior.

Notas de montaje en el sitio

• Instale el chasis dentro de un gabinete de control con conexión a tierra de 19 pulgadas utilizando hardware de rack estable a las vibraciones.

• Mantenga el flujo de aire sin obstrucciones alrededor de los módulos de energía instalados y los conjuntos del monitor.

• Separe el cableado de entrada de CA del cableado de señal de bajo nivel para reducir el ruido eléctrico conducido.

• Verifique los valores de par de los terminales según los estándares eléctricos de la planta antes de energizar el chasis.

• Inspeccione los conectores de la placa posterior en busca de clavijas dobladas o contaminación antes de la inserción del módulo.

• Utilice procedimientos de manejo antiestáticos durante las operaciones de instalación y mantenimiento.

• Confirme la continuidad de la tierra protectora del gabinete antes de aplicar la entrada de energía de CA.

Alcance de suministro incluido

• Chasis de módulo de energía IPCHS01

• Hardware de conexión de terminales

• Conjunto de barra colectora instalado de fábrica

• Embalaje antiestático protector

Los artículos opcionales pueden incluir:

• Módulos de energía MPS II

• Módulos de monitor de energía

• Accesorios de montaje en rack

• Conjuntos de interfaz ABB Infi 90
