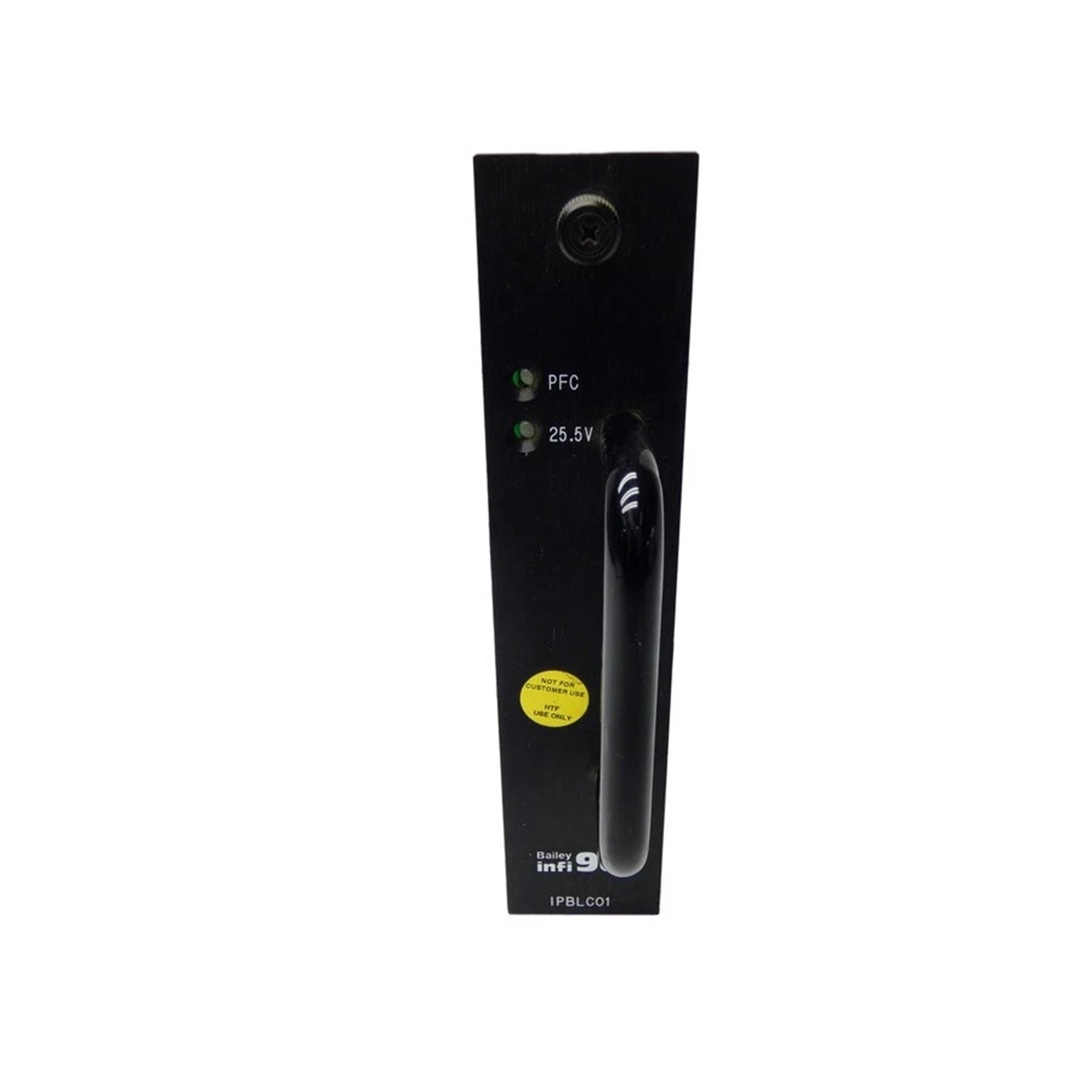

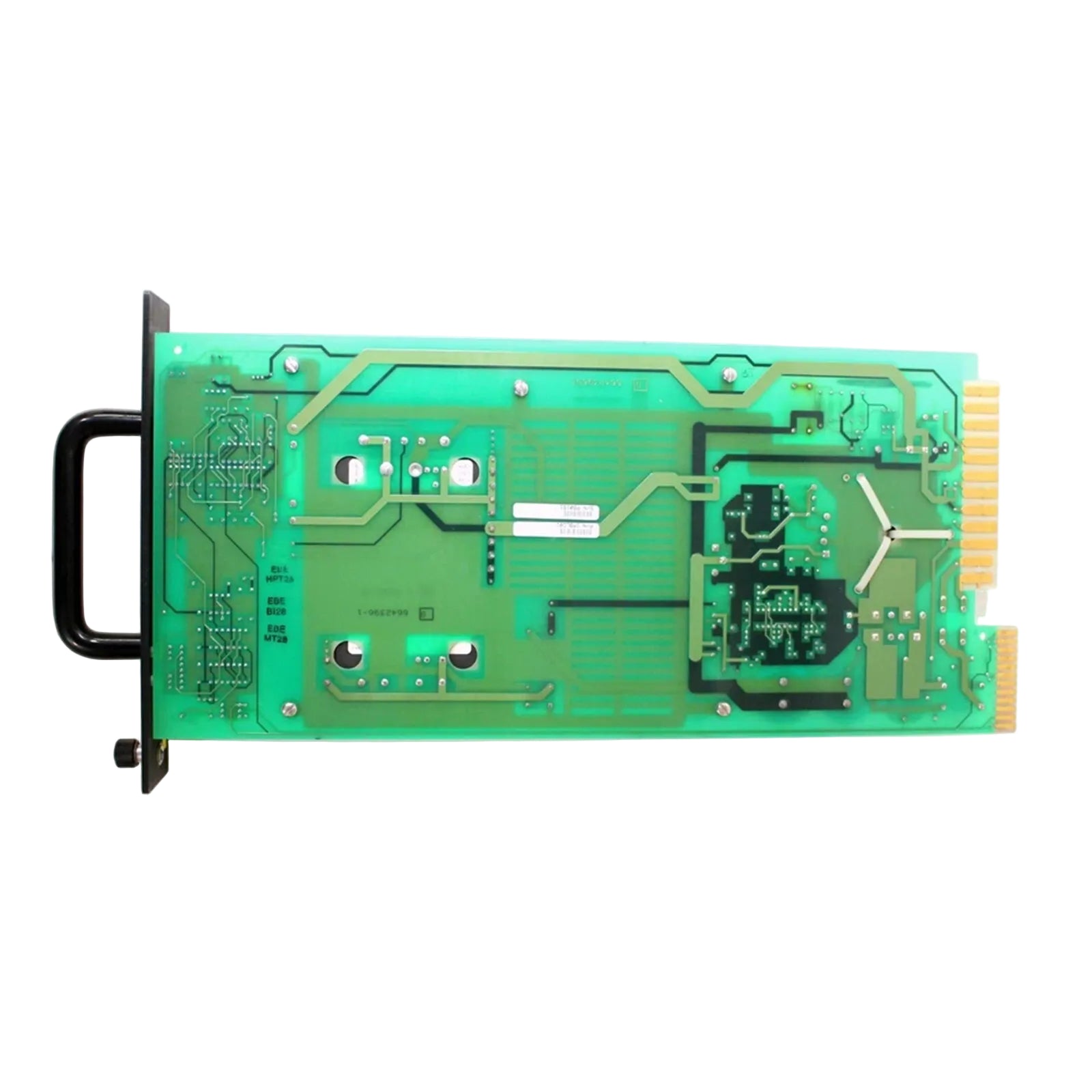

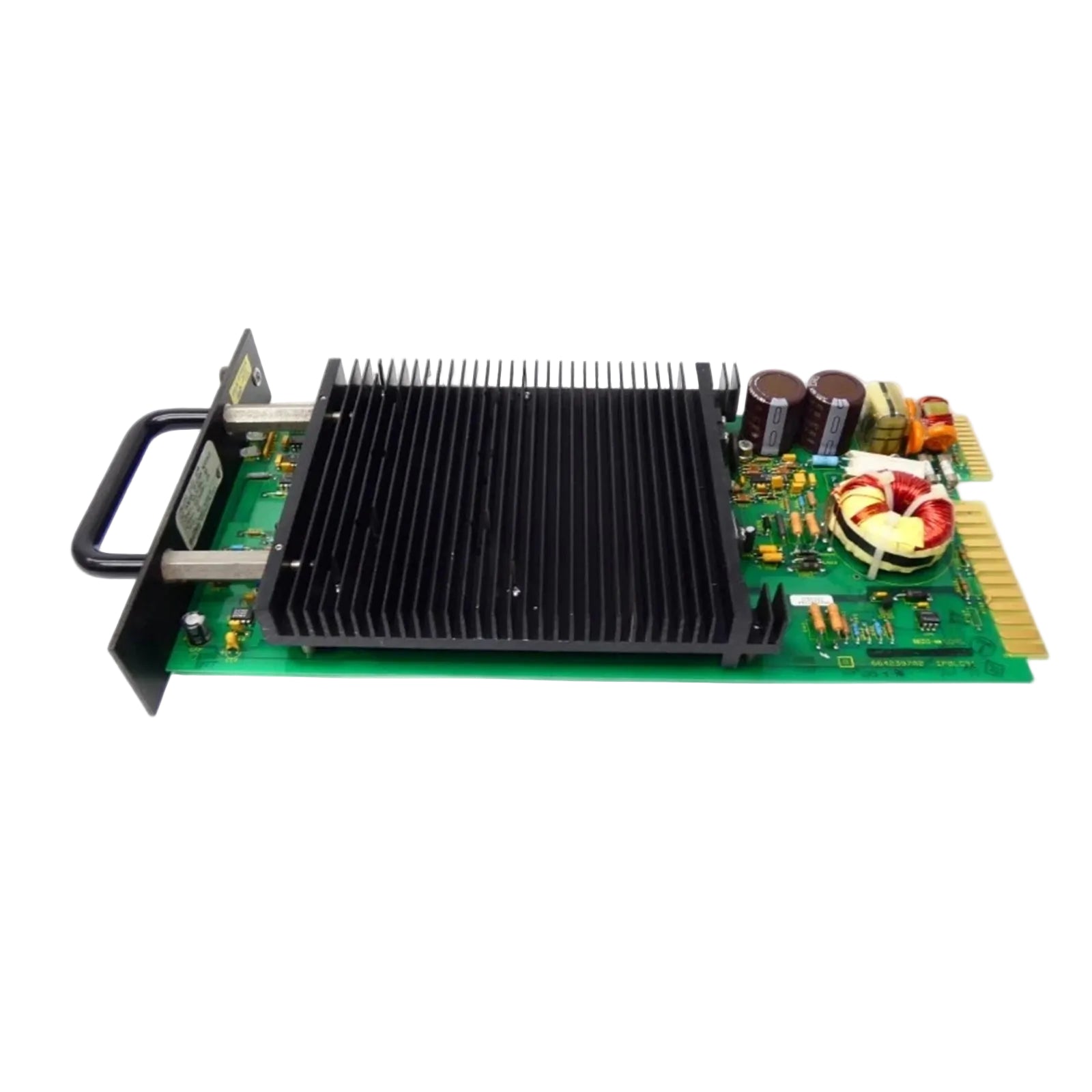

El ABB IPBLC01, también catalogado como el módulo de alimentación IPBLC01, sirve como el módulo de fuente de alimentación regulada IPBLC01 principal utilizado para ejecutar la conversión de energía de CA a CC y la entrega de energía de backplane distribuida a través de las plataformas ABB Bailey Infi 90. El módulo convierte la entrada de CA de 100-240 V en un riel de salida de CC regulada de 24 V para alimentar módulos a nivel de sistema.

Especificaciones de hardware

Arquitectura de conversión de energía y distribución de backplane

El módulo IPBLC01 implementa la conversión de CA a CC utilizando una etapa de suministro regulada interna que estabiliza la salida de 24 V CC para la distribución a nivel de rack Infi 90. La etapa de salida está diseñada para mantener una regulación de voltaje constante bajo condiciones de carga de módulo variable que oscilan entre 60 W y 120 W de consumo típico del sistema.

La distribución de la carga se gestiona a nivel del bus de alimentación del rack, donde se pueden alimentar varios módulos desde una única alimentación de CA manteniendo el aislamiento entre los rieles de salida. Esto evita el acoplamiento cruzado entre los módulos de E/S y control posteriores.

Comportamiento térmico y gestión de la carga de corriente

El módulo de alimentación funciona dentro de una envolvente térmica definida de -25 a +70 grados C. El escalado de la disipación interna se correlaciona directamente con la demanda de corriente de salida, con el aumento térmico gestionado a través de la conducción del chasis y las rutas de convección dentro del rack Infi 90.

La capacidad de corriente de salida se clasifica entre 2,5 A y 5 A, lo que permite la adaptación dinámica a configuraciones de módulos de E/S mixtas sin colapso de voltaje en condiciones de carga transitoria.

Preguntas frecuentes

P: ¿Se puede cambiar el IPBLC01 en caliente bajo condiciones de carga en vivo?
R: El cambio en caliente no es compatible. La interrupción de la energía dará como resultado el reinicio inmediato del módulo posterior.

P: ¿El módulo admite la configuración de energía redundante?
R: La operación redundante es compatible a nivel de rack del sistema utilizando una arquitectura de suministro dual, no la redundancia interna del módulo.

P: ¿Qué sucede durante la fluctuación de CA de entrada?
R: La etapa de regulación interna mantiene la salida de 24 V CC dentro de la tolerancia hasta que el voltaje de entrada excede los límites operativos definidos.

P: ¿Es ajustable el voltaje de salida?
R: El voltaje de salida está fijo de fábrica en 24 V CC regulados y no es ajustable en campo.

Pautas de instalación en campo

Instale el módulo en un rack ABB Infi 90 certificado con continuidad de conexión a tierra verificada entre el chasis y la tierra de protección. Asegúrese de que el cableado de entrada de CA esté clasificado para un funcionamiento de 100-240 V CA con la identificación correcta de fase y neutro.

Mantenga la separación entre el cableado de alimentación y el cableado de señal de bajo nivel para reducir el acoplamiento electromagnético. El blindaje del cable debe terminarse en una referencia de tierra de un solo punto para evitar bucles de corriente circulante.

Asegure una distancia de ventilación adecuada alrededor del módulo para mantener la disipación térmica en condiciones de carga completa.

Información para pedidos

• Unidad de módulo de alimentación ABB IPBLC01

• Conjunto de fuente de alimentación regulada probado en fábrica

• Embalaje protector antiestático

• Documentación de compatibilidad con rack Infi 90

Información de entrega

Tiempo de entrega: 2 a 7 días después de finalizado el pago, enviado a través de DHL / FEDEX / UPS con embalaje industrial antiestático reforzado, caja de espuma resistente a los golpes y sellado protegido contra la humedad para la manipulación logística industrial.
