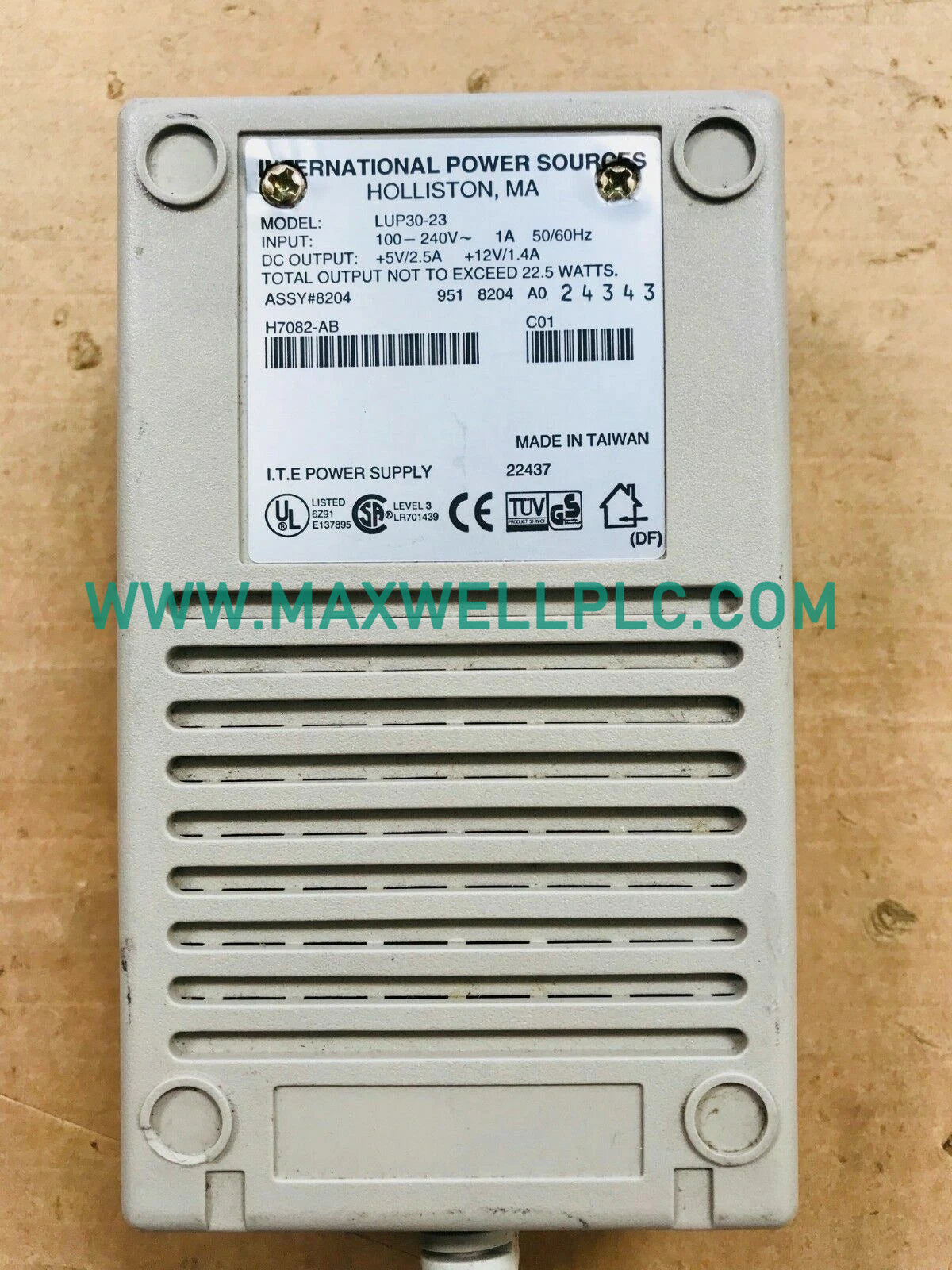

La ABB H7082-AB, también catalogada como fuente de alimentación H7082-AB, funciona como un componente de hardware dedicado para la conversión de energía de CA a CC dentro de las redes de automatización industrial.

Matriz de identificación del modelo

• Marca principal: ABB
• Designación del catálogo: DEC H7082-AB
• Cadena del número de pieza: H7082-AB
• Clasificación del hardware: Unidad de fuente de alimentación de modo conmutado

Especificaciones técnicas

Arquitectura de hardware e integración de bus

Configurada para interactuar con gabinetes de control industrial estándar, la unidad regula la corriente alterna entrante de 100 VCA a 240 VCA a carriles de corriente continua estables. La topología interna suprime los armónicos de línea y mitiga los picos de tensión de alta frecuencia antes de la distribución a los carriles del plano posterior descendente. Los terminales de tierra requieren una unión directa a la barra colectora de cobre del panel de control principal para mantener la compatibilidad electromagnética y suprimir el ruido de modo común en los bucles de instrumentación de baja tensión.

Alcance de la entrega y manifiesto de componentes

• 1 módulo de fuente de alimentación ABB H7082-AB
• 1 cubierta protectora de bloque de terminales
• 1 inserto de hoja de datos de cumplimiento y seguridad

Montaje mecánico y directrices ambientales

• Montaje del gabinete: Fije el chasis verticalmente en un riel DIN estándar de 35 mm dentro de un gabinete ventilado con clasificación NEMA o IP54 para permitir una convección térmica sin obstáculos.
• Requisitos de espacio libre: Mantenga una distancia mínima de 50 mm por encima y por debajo de la carcasa para evitar el estrangulamiento térmico causado por los módulos adyacentes de alta disipación.
• Terminaciones de cableado: Pele los cables de alimentación entrantes a una longitud de 7 mm y apriete los tornillos de los terminales estrictamente entre 0.5 Nm y 0.6 Nm para evitar el calentamiento resistivo con altas cargas de línea.

Preguntas frecuentes

• ¿Cuál es el rango nominal de tensión de entrada para este módulo?

  La fuente de alimentación acepta una entrada de corriente alterna que oscila entre 100 VCA y 240 VCA a 50/60 Hz.

• ¿Se puede montar esta unidad en orientación horizontal?

  Se recomienda encarecidamente el montaje vertical en riel DIN para optimizar la convección térmica pasiva a través de las aletas del disipador de calor interno.

• ¿Cuál es la capacidad máxima de corriente de salida?

  La unidad entrega una corriente de salida regulada de 1 A bajo los umbrales de temperatura de funcionamiento estándar.

• ¿El módulo admite el intercambio en caliente bajo carga?

  No se admite la conexión en caliente; toda la alimentación de línea principal debe desconectarse externamente mediante un disyuntor dedicado antes de la extracción del módulo.

• ¿Qué tipo de protección contra cortocircuitos está integrada internamente?

  El circuito incorpora limitación de corriente electrónica de plegado para proteger contra cortocircuitos de salida sin fundir fusibles internos.

• ¿Se requiere un ventilador de enfriamiento externo para su funcionamiento?

  No se requiere enfriamiento externo de aire forzado cuando se opera dentro de los límites de temperatura ambiente especificados de -10 °C a 60 °C.

• ¿Cómo se debe conectar el terminal de tierra del chasis?

  El terminal de tierra protectora debe conectarse a través de una trenza de cobre de baja impedancia directamente a la barra de tierra del panel principal.

• ¿Cuál es el peso total de envío, incluido el embalaje?

  El peso bruto verificado, incluida la caja de tránsito protectora, es de 1.04 kg.
