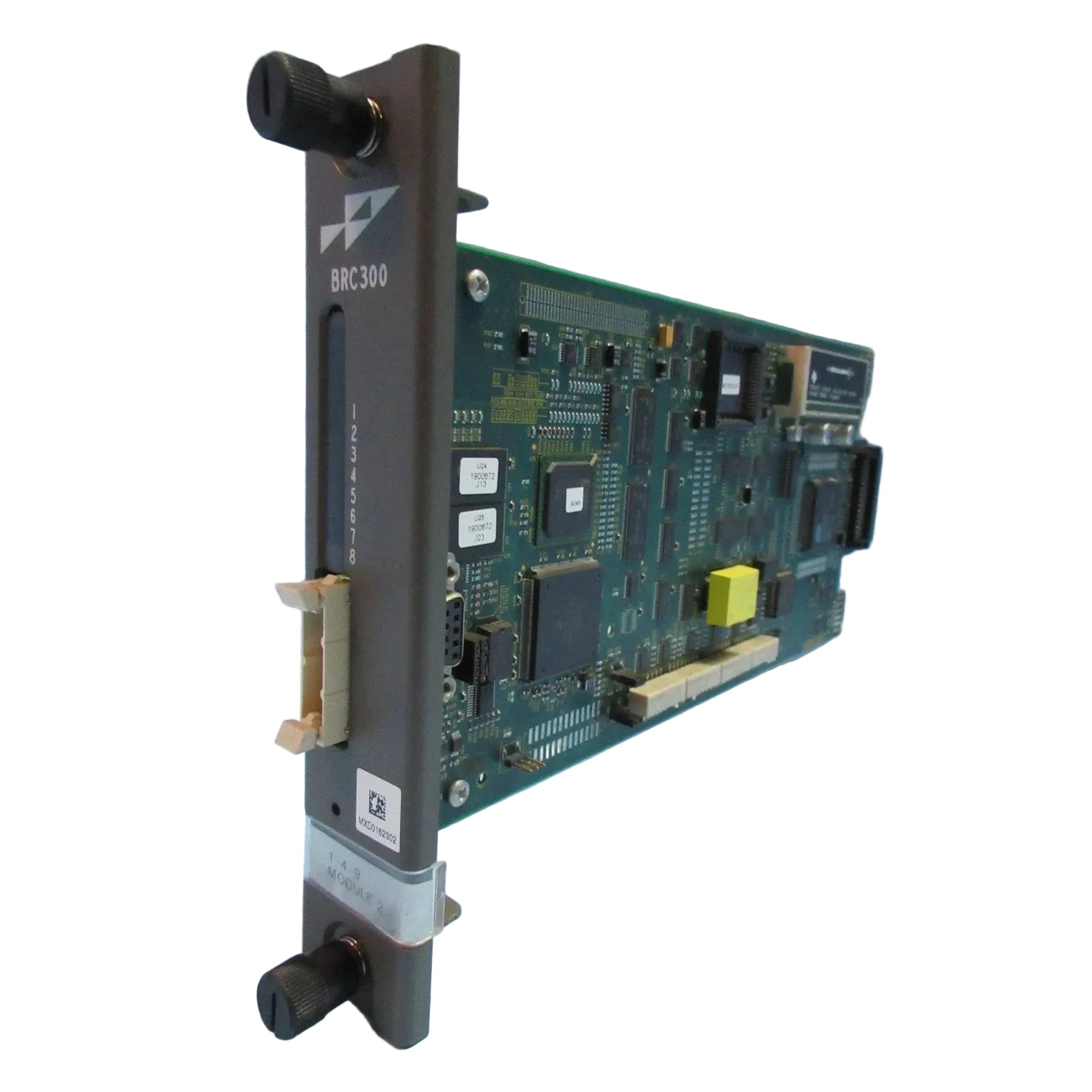

El ABB PHCBRC30000000, también catalogado como el controlador de puente BRC300, funciona como un componente de hardware dedicado a la traducción de datos de alto rendimiento, el enrutamiento de bucle a bucle y la ejecución de lógica de control dentro de las plataformas Symphony Harmony Series. Este módulo establece una sincronización de datos en tiempo real entre pares a través de redes de control complejas mientras ejecuta configuraciones funcionales de bloques locales. Coordina las secuencias de procesamiento entre la arquitectura del subsistema interno y las subdivisiones de entrada/salida locales sin inducir caídas en la transmisión de paquetes durante los ciclos de ejecución activa.

Programa de parámetros de hardware

Comunicación de bus de plano posterior y rendimiento determinista

Esta arquitectura de controlador de puente está diseñada para mantener las métricas de velocidad de comunicación del bus de plano posterior en redes deterministas de múltiples nodos. El procesador RISC de 32 bits integrado ejecuta lógica de bucle paralela, lo que permite opciones de escalado de densidad de E/S intensivas en la tarjeta del sistema. Este diseño de rendimiento localizado garantiza que las rutinas de verificación de compatibilidad de firmware flash se ejecuten limpiamente sin latencia de procesamiento. El equilibrio continuo de datos a través del bus del plano posterior evita la superposición de registros de memoria durante las lecturas de bloques de alta densidad, manteniendo tiempos de ejecución estrictos en todos los subcanales de control síncronos.

Diagnóstico de ingeniería técnica

P: ¿Cómo una variación en la compatibilidad del firmware flash altera el rendimiento de ejecución de este controlador?

R: Una variación en la compatibilidad del firmware flash entre pares de controladores redundantes impide la replicación de la base de datos de memoria. Si las estructuras binarias no coinciden, la unidad secundaria rechaza la sincronización de la configuración, sale del estado de espera y genera una bandera de seguimiento de datos en el bus del plano posterior.

P: ¿Cuáles son los límites específicos de carga de consumo de corriente del plano posterior al escalar los nodos de E/S locales?

R: La placa consume hasta 2 A del carril de 5 VCC. Al diseñar opciones de escalado de densidad de E/S máximas dentro de un solo rack, la demanda de corriente agregada de todos los módulos debe verificarse con respecto a la capacidad total de la fuente de alimentación para evitar la atenuación del voltaje lógico.

P: ¿Permite este módulo la extracción en caliente estructural en vivo durante la ejecución de control activo?

R: La extracción en vivo está restringida mecánicamente mientras la comunicación del bus del plano posterior está en línea. La extracción de un controlador activo reduce la velocidad de comunicación continua, provoca tiempos de espera entre pares y obliga a los nodos de E/S vinculados a ejecutar sus protocolos preconfigurados de seguridad contra fallas o de retención del último valor.

Procedimientos de montaje en campo

• Alineación e inserción del chasis: Deslice el borde del módulo a lo largo de los rieles guía de plástico del bastidor de la tarjeta. Deslice el conjunto directamente hacia adentro hasta que los conectores multipin del plano posterior encajen a ras en la carcasa del zócalo de distribución.

• Conexión de la placa frontal de conexión a tierra: Bloquee los tornillos de mariposa integrados del panel frontal en el marco estructural del gabinete. El contacto metal con metal adecuado con el chasis del gabinete conectado a tierra es necesario para disipar la acumulación electrostática parasitaria.

• Separación de segmentos de red: Encamine las interfaces de bucle de datos lejos de las líneas de alta tensión de 250 VCA. Mantener un aislamiento de cable físico explícito evita que los transitorios inductivos de alto voltaje se acoplen a las rutas de procesamiento de bajo nivel.

Inventario de manifiesto del paquete

• 1 x tarjeta controladora de puente ABB BRC300 (PHCBRC30000000)

• 1 x hoja de diagrama de configuración de puentes de fábrica

• 2 x sujetadores mecánicos de retención de panel frontal integrados

Matriz de entrega de materiales

Tiempo de entrega: 2-7 días una vez que el sector de logística verifica los parámetros de finalización del pago. Los envíos consolidados se realizan desde nuestro centro de despacho a través de canales de red exprés internacionales que incluyen DHL, FEDEX o UPS. El componente del controlador está sellado dentro de una lámina de película de embalaje industrial antiestática y encerrado dentro de un contenedor resistente a los impactos embalado con piezas de espuma de alta densidad para aislar los componentes del estrés estructural durante el transporte aéreo.
