Descripción general del producto

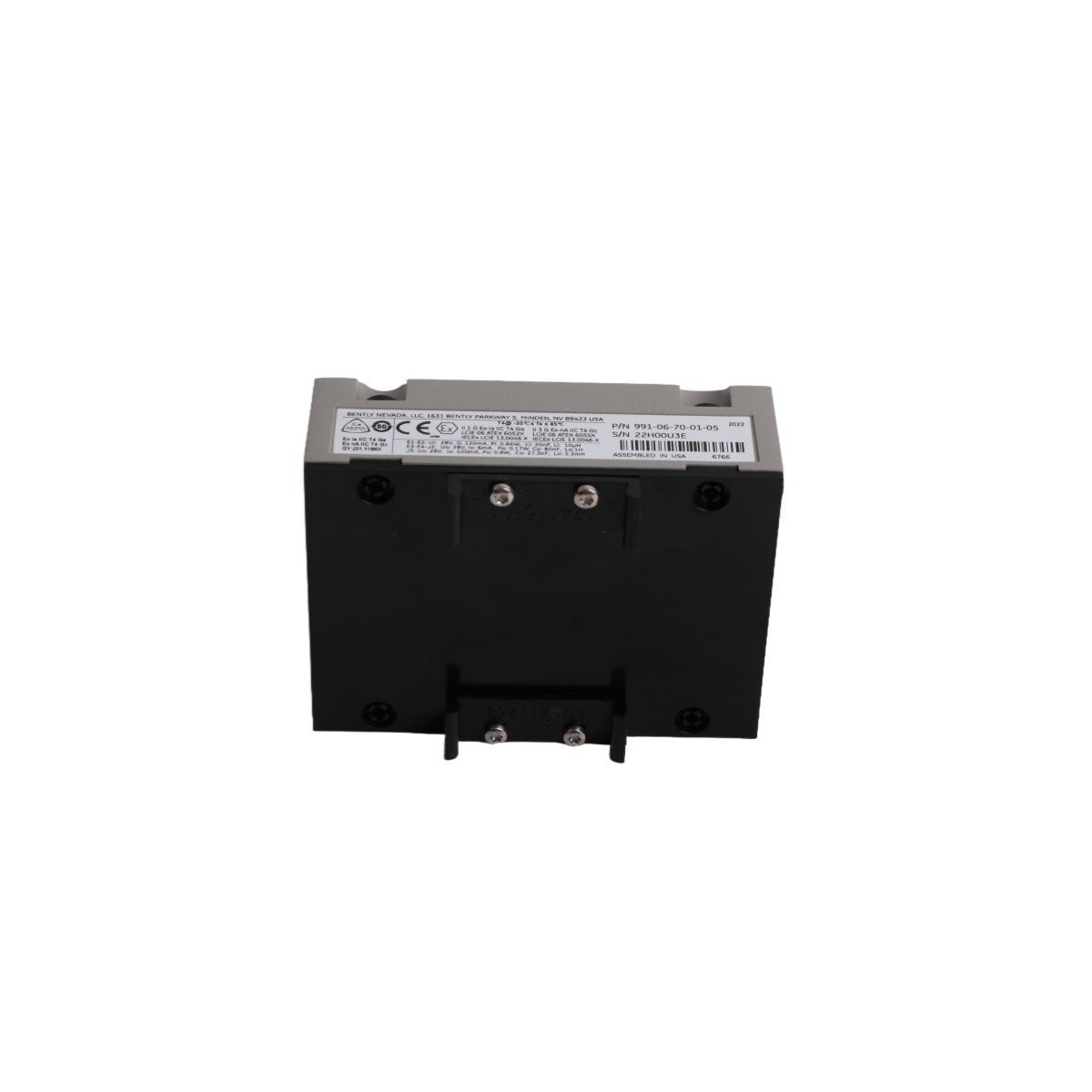

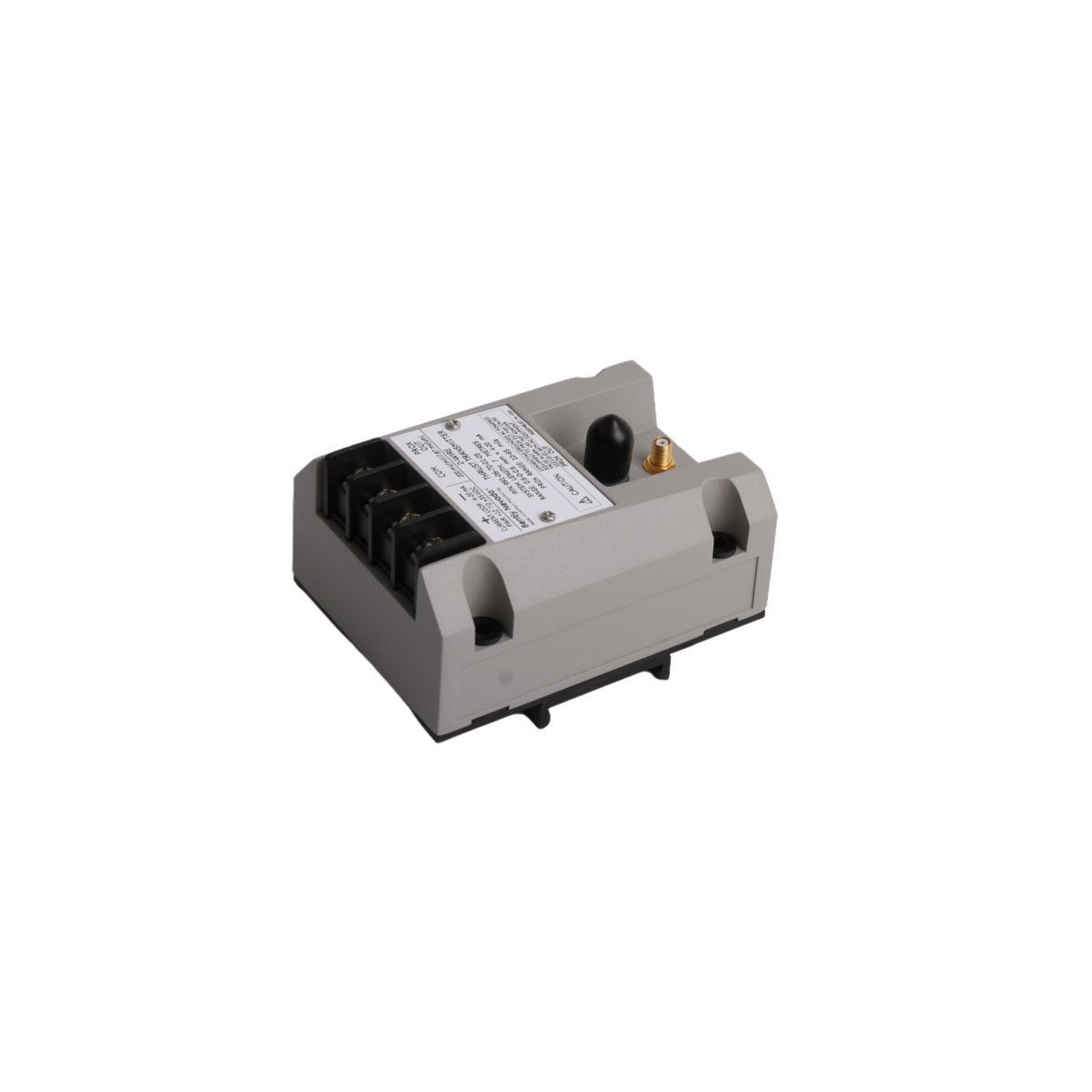

El Bently Nevada 991-06-70-01-05 es un transmisor de empuje especializado diseñado para proporcionar una señal continua de 4 a 20 mA proporcional al desplazamiento axial del eje. Este dispositivo es una solución esencial para los fabricantes de equipos originales (OEM) de compresores de aire centrífugos, bombas industriales y motores de alta velocidad que requieren protección de maquinaria integrada sin la complejidad de un sistema basado en bastidor completo. Al aceptar entradas de una sonda de proximidad 3300 NSv, el transmisor 991 facilita el monitoreo en tiempo real de la salud de los cojinetes de empuje, asegurando que el movimiento axial permanezca dentro de los límites operativos seguros para evitar fallas mecánicas catastróficas.

Parámetros de hardware

• Número de modelo 991-06-70-01-05

• Señal de entrada Compatible con sondas de proximidad 3300 NSv (sistemas de 5m o 7m)

• Señal de salida 4-20 mA CC (proporcional al desplazamiento axial)

• Interfaz de diagnóstico Conector coaxial para "PROX OUT" con búfer y tensión de entrehierro

• Ajustes del sistema Potenciómetros de cero y de rango no interactuantes

• Circuitos de protección Inhibición de encendido para suprimir errores transitorios de voltaje

• Tensión de alimentación +12 a +35 Vdc

• Clasificación ambiental Diseñado para instalaciones en áreas peligrosas con barreras apropiadas

• Peso físico 0,44 kg

• Escala estándar Típicamente 25-0-25 mils o 40-0-40 mils dependiendo de la configuración

Aplicaciones industriales

El 991-06-70-01-05 se utiliza principalmente para monitorear la posición de empuje de ejes giratorios en maquinaria compacta. Se aplica ampliamente en el mercado de turbinas aeroderivadas, la generación de energía a pequeña escala y los sopladores de tratamiento de aguas residuales. Debido a que el transmisor incorpora un Proximitor interno, reduce significativamente el espacio de instalación al eliminar la necesidad de acondicionadores de señal separados. La salida con búfer permite a los equipos de mantenimiento conectar equipos de diagnóstico portátiles, como recolectores de datos u osciloscopios, para analizar las frecuencias de vibración y el voltaje de entrehierro sin interrumpir el bucle de control primario de 4-20 mA. Esto lo convierte en una opción preferida para estrategias de protección de maquinaria integradas basadas en PLC o DCS.
