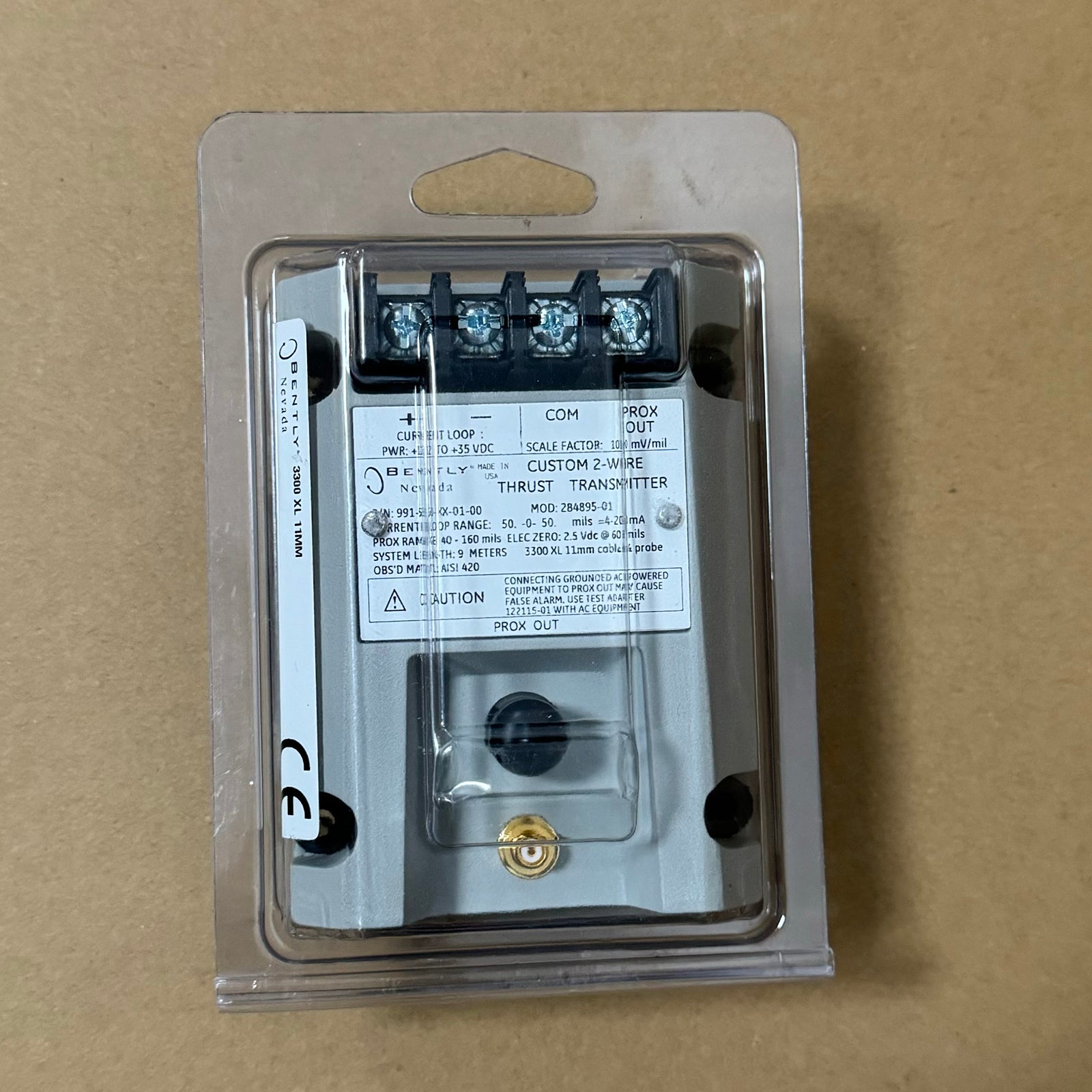

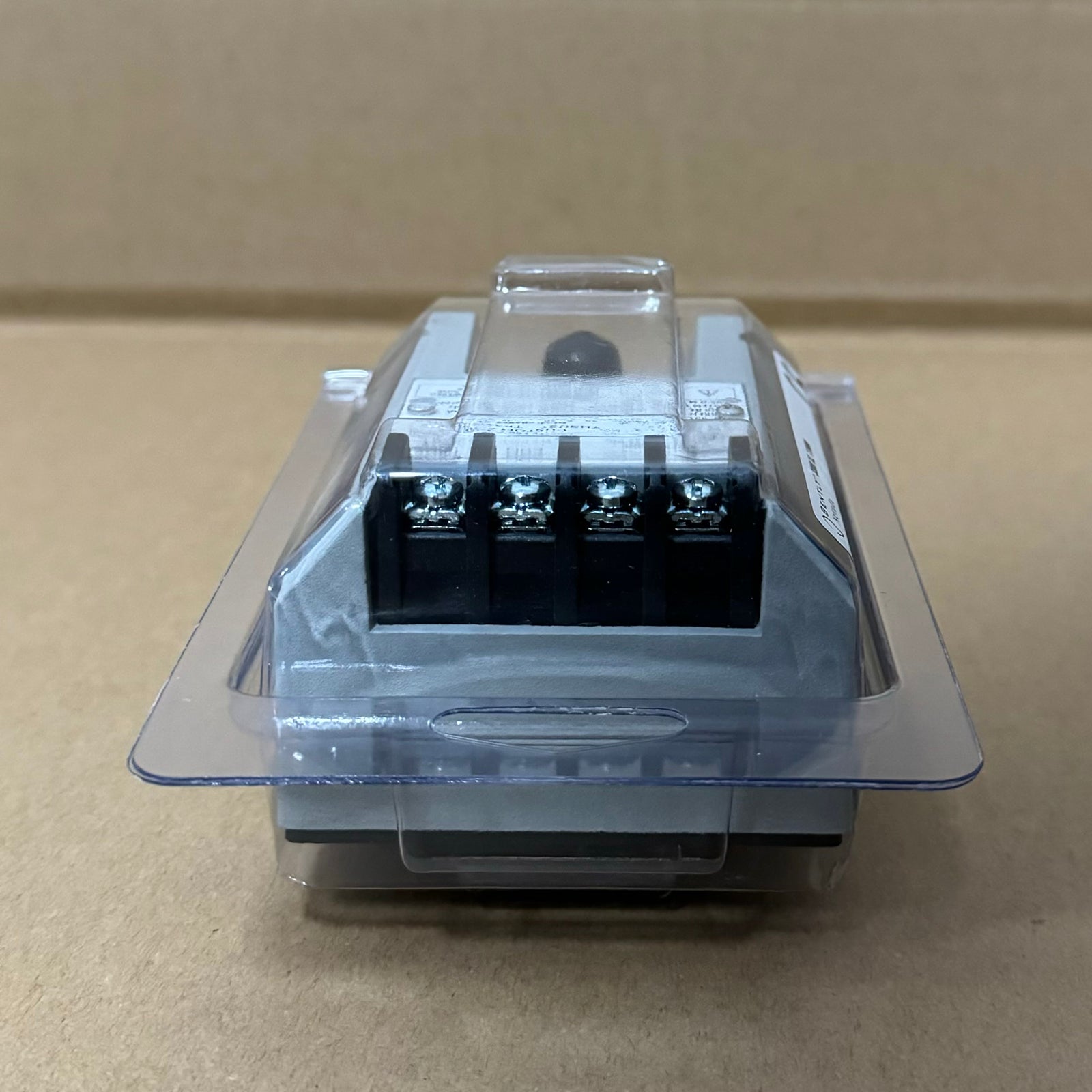

Configurado para monitoreo continuo de vibraciones en plataformas de protección de maquinaria industrial, el Bently Nevada 991-06-50-02-01 (Transmisor de Vibración 991) proporciona una ejecución física directa de la transducción de señal y la salida de corriente de bucle.

Desglose de Sufijos y Matriz de Modelos

• 991: Transmisor de Vibración
• 06: Rango a Escala Completa (50-500 um pk-pk)
• 50: Longitud del Cable (5.0 metros)
• 02: Opción de Montaje (Tornillos de Mamparo)
• 01: Aprobación de Agencia (CSA División 2)

Especificaciones de Hardware

Monitoreo Mecánico y Validación por Corrientes Eddy

El transmisor 991 utiliza una arquitectura de escalado de sonda de corrientes eddy integrada para convertir la vibración radial del eje en una señal de salida proporcional de 4-20 mA. Un rendimiento preciso requiere una validación exacta del voltaje de entrehierro; el transductor debe ajustarse al objetivo de -10 VCC especificado de fábrica para mantener la linealidad. El monitoreo de la dinámica del rotor se mantiene a través de esta conversión, mientras que la supresión de la diafonía se mantiene asegurando una separación física adecuada de la punta de la sonda de las superficies conductoras adyacentes y otros sensores que operan a la misma frecuencia portadora.

Información de Pedido

• 1x Transmisor de Vibración 991
• 1x Kit de montaje de mamparo
• 1x Hoja de datos técnicos

Pautas de Instalación en Campo

• Montaje: Fije el transmisor utilizando los tornillos de mamparo provistos en una superficie libre de vibraciones para mantener la integridad estructural.
• Cableado de Bucle: Asegúrese de que la resistencia del bucle no exceda los 1000 Ohm a 35 VCC para mantener la integridad del bucle de señal.
• Blindaje: Conecte los blindajes del cable de señal a una toma de tierra común del instrumento para minimizar la EMI y la interferencia de ruido de alta frecuencia.
• Verificación: Mida la salida del transmisor en los terminales para confirmar que la señal de 4-20 mA corresponde al rango de vibración calibrado.

Preguntas Frecuentes

• ¿Cuál es la resistencia de bucle máxima permitida?

  La resistencia del bucle no debe exceder los 1000 Ohm cuando el transmisor se alimenta a 35 VCC para asegurar una caída de voltaje suficiente para el funcionamiento de la señal.

• ¿Se puede utilizar este transmisor en entornos peligrosos?

  Sí, el sufijo 01 confirma la aprobación CSA División 2, lo que lo hace adecuado para operar en áreas peligrosas designadas.

• ¿Cuál es el rango de salida de corriente estándar?

  El transmisor proporciona una salida proporcional estándar de 4-20 mA que representa el nivel de vibración dentro del rango a escala completa configurado.

• ¿Cómo se calibra el transmisor?

  El transmisor está calibrado de fábrica para el rango a escala completa especificado (50-500 um pk-pk); la recalibración en campo no es necesaria para el funcionamiento estándar.

• ¿Cuál es el requisito de la fuente de alimentación?

  La unidad requiere un voltaje de CC entre +12 VCC y +35 VCC en los terminales del transmisor para un funcionamiento correcto.

• ¿El transmisor incluye la sonda?

  El transmisor de la serie 991 es una unidad integrada; asegúrese de mantener la integridad de la punta de la sonda y el cable de extensión durante la instalación.

• ¿Cuál es la importancia de la limitación de corriente de 23 mA?

  Esta característica de seguridad evita el consumo excesivo de corriente en caso de una falla interna, protegiendo el bucle de la fuente de alimentación.

• ¿Cómo se debe proteger el cable?

  Encamine el cable coaxial de 5.0 metros en un conducto metálico con conexión a tierra para evitar la degradación de la señal y daños físicos.
