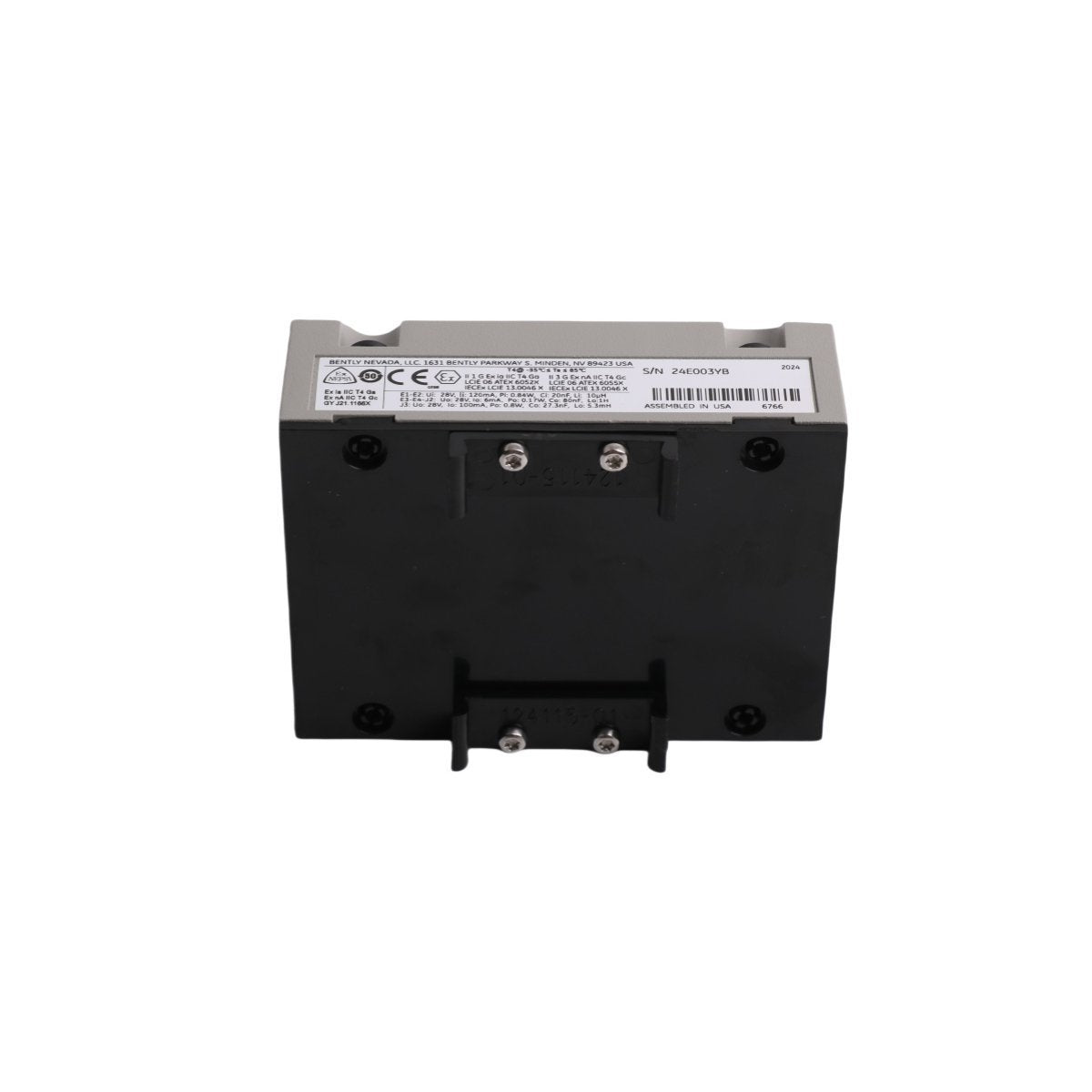

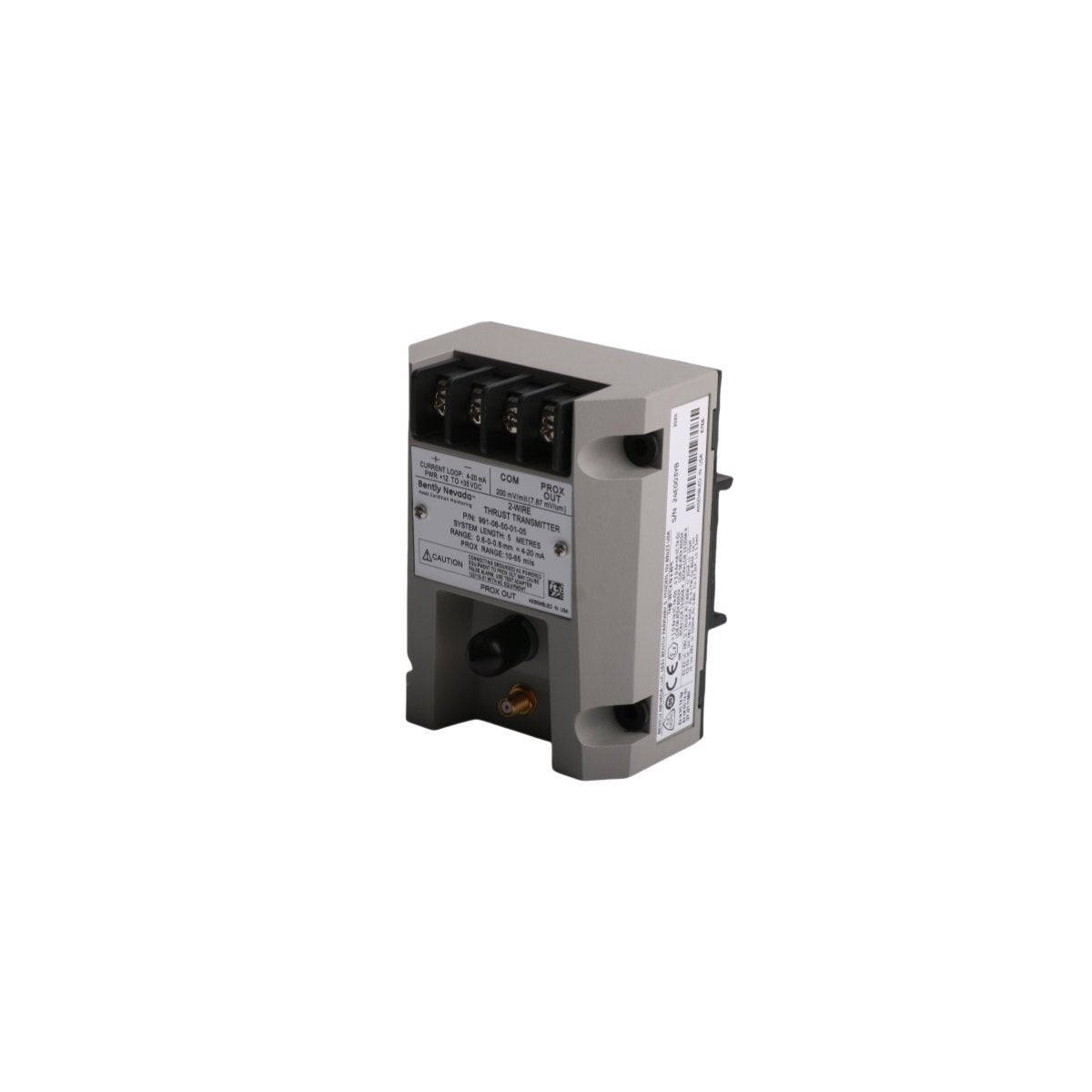

Descripción general del producto

El Bently Nevada 991-06-50-01-05 es un transmisor de alta precisión, alimentado por bucle, diseñado específicamente para monitorear el desplazamiento axial del eje (empuje). A diferencia de los transmisores de vibración estándar que capturan la oscilación dinámica, la serie 991 está calibrada para medir la posición estática de un rotor en relación con el cojinete de empuje. Este dispositivo se interconecta con una sonda de proximidad 3300 NSv para proporcionar una salida estandarizada de 4-20 mA, lo que permite la integración directa en entornos PLC o DCS. Es un componente crítico para la protección de maquinaria en activos de alta velocidad y compactos donde la detección del desgaste de los cojinetes de empuje es esencial para prevenir un contacto interno catastrófico.

Características técnicas clave

El 991-06-50-01-05 está diseñado para montaje de alta densidad y presenta inmunidad RFI avanzada para garantizar la estabilidad de la señal en entornos industriales eléctricamente ruidosos.

• Número de modelo: 991-06-50-01-05

• Tipo de medición: Empuje axial (desplazamiento estático)

• Rango de medición: 0.6 mm (aprox. 25 mils) a escala completa

• Longitud del sistema: 5.0 metros / 16.4 pies (Opción -50)

• Señal de salida: 4 a 20 mA CC proporcional a la posición de empuje

• Puerto de diagnóstico: Conector coaxial "Prox Out" no aislado para acceso a señal dinámica

• Requisito de alimentación: 12 a 35 V CC (dos hilos, alimentado por bucle)

• Montaje: Clips para carril DIN de 35 mm (Opción -01)

• Tipo de conector: Conector MIL-C-5015 de 3 pines con salida superior (Opción -05)

• Material de la carcasa: Sulfuro de polifenileno (PPS) y acero inoxidable AISI 304

• Temperatura de funcionamiento: -35°C a +85°C

Aplicaciones industriales y casos de uso operativo

El 991-06-50-01-05 es un activo vital para los programas de instrumentación de supervisión de turbinas (TSI), particularmente para equipos donde el espacio es limitado y un rack 3500 completo no es factible.

• Compresores de aire centrífugos: Monitoreo de la posición axial de rotores de alta velocidad para proteger contra fallas de cojinetes de empuje inducidas por sobretensiones.

• Bombas de proceso pequeñas: Proporciona datos esenciales de seguridad de empuje para bombas auxiliares en instalaciones de procesamiento de petróleo, gas y productos químicos.

• Motores y ventiladores industriales: Detección de las primeras etapas de degradación de los cojinetes mediante el seguimiento de la posición del eje.

• Protección de maquinaria OEM: Sirve como una solución de protección rentable e integrada para fabricantes de equipos que requieren una interfaz directa de 4-20 mA.

• Monitoreo en entornos peligrosos: Implementación de medición axial continua en zonas volátiles cuando se utiliza con barreras de seguridad intrínseca apropiadas.
