Descripción general del producto

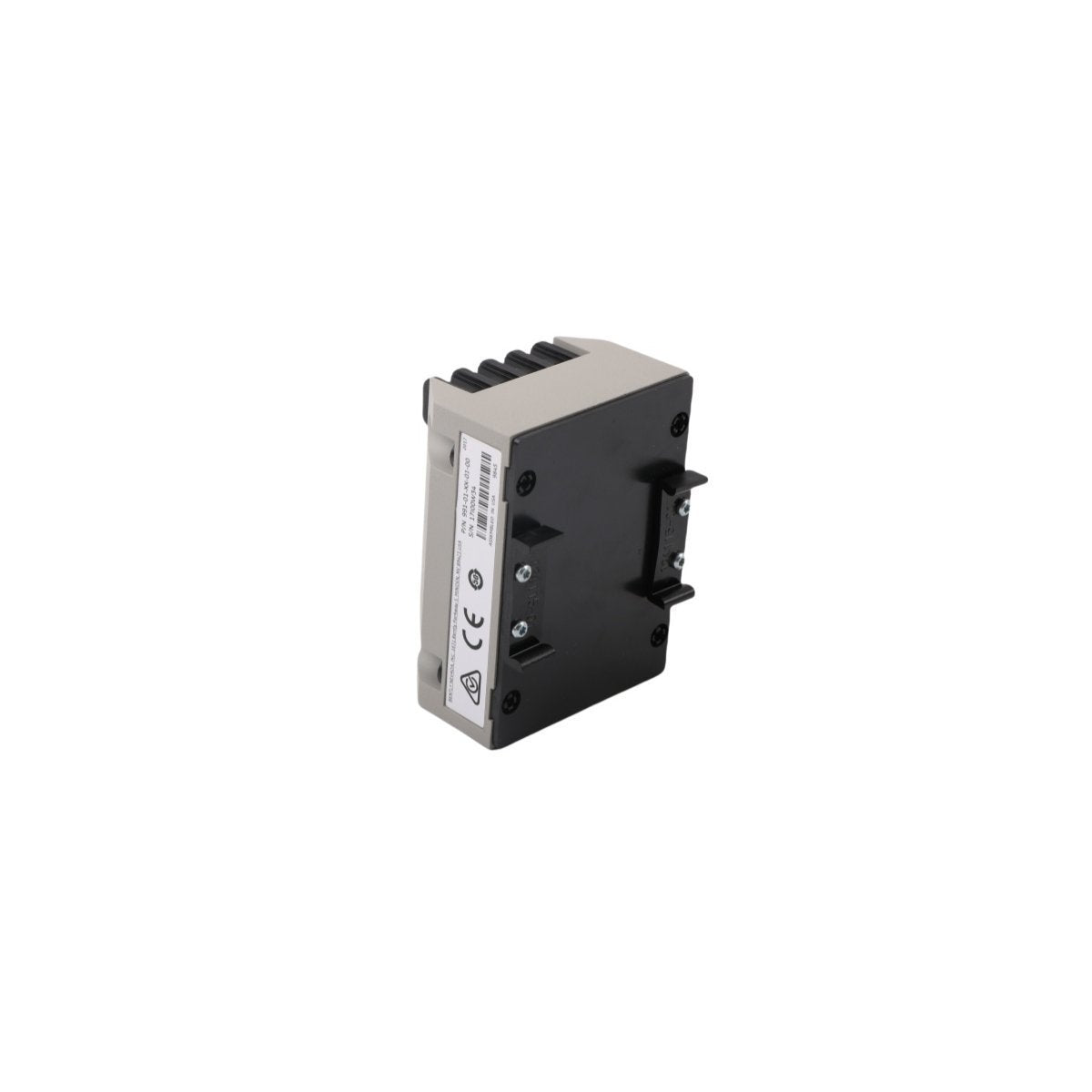

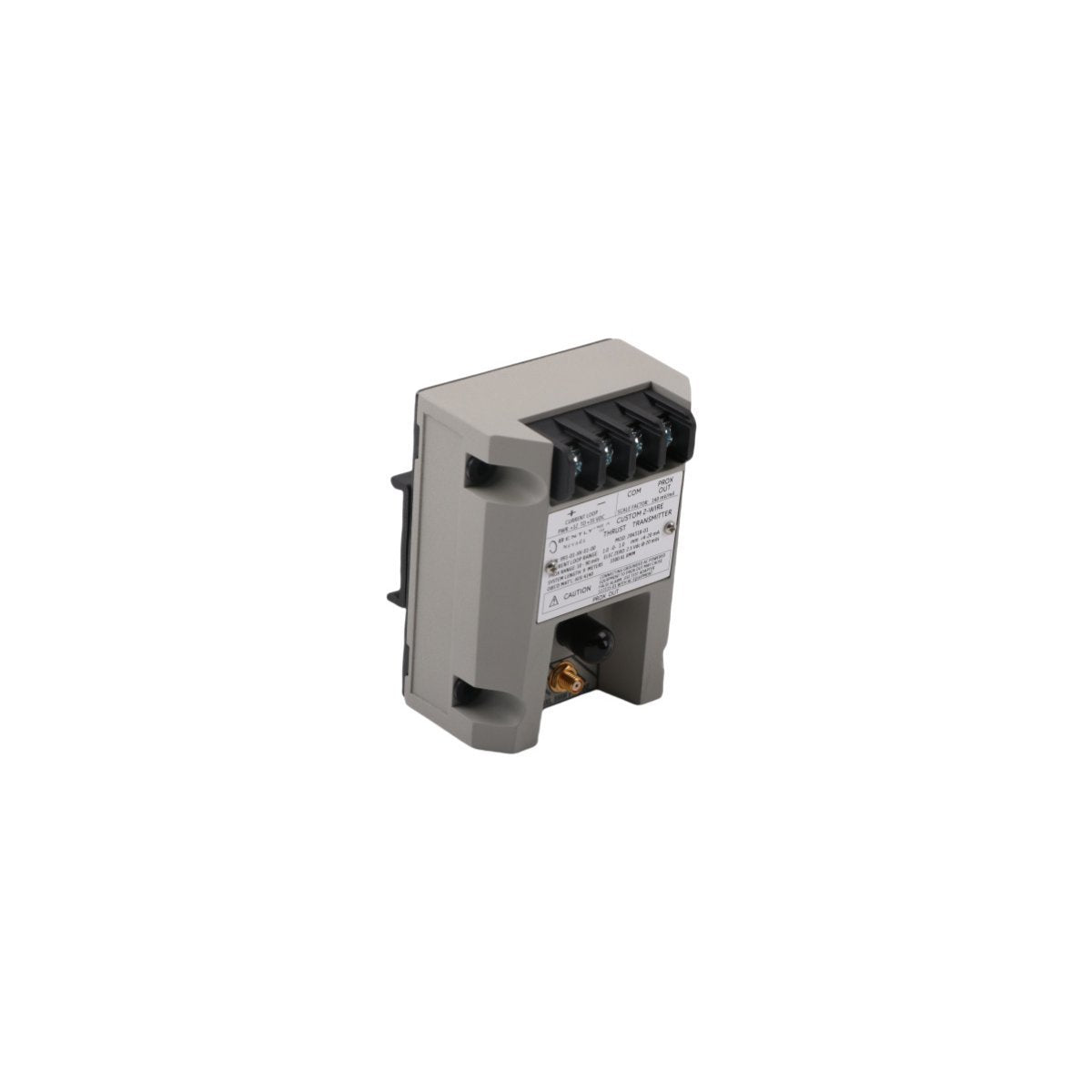

El transmisor de empuje Bently Nevada 991-01-XX-01-01 (MOD:284318-01) es un dispositivo alimentado por bucle que se utiliza para convertir señales de posición axial (empuje) de un sistema de sonda de proximidad en una salida estándar de 4-20 mA. Está diseñado para maquinaria rotativa donde se requiere una tendencia continua de la posición de empuje para respaldar la lógica de protección y el monitoreo de condiciones en entornos PLC o DCS.

En la turbomaquinaria típica y en los grandes activos rotatorios, se monitorea la posición de empuje para identificar movimientos anormales del rotor, desgaste de los cojinetes de empuje, alteraciones del proceso o problemas de alineación. El transmisor de la serie 991 proporciona una interfaz compacta que simplifica la integración de las mediciones de empuje en los sistemas de control sin necesidad de un monitor de bastidor completo.

La descripción anterior que contiene comunicación inalámbrica, sellado IP67, clasificaciones de carga extremas y valores de ultra alta precisión no es consistente con los transmisores de empuje típicos de la serie 991. Estos transmisores generalmente se instalan en gabinetes de control y proporcionan una salida de bucle analógico; las comunicaciones y el monitoreo remoto son implementados por el sistema host.

Parámetros de rendimiento y hardware

• Peso aproximado: 0,46 kg

• Dimensiones aproximadas: 10 × 7,3 × 6 cm

• Código HS: 8537101190

Notas de integración

• Asegúrese de que la calibración del sistema de sonda de proximidad y la longitud total del sistema coincidan con la configuración prevista del transmisor.

• Verifique el escalado de la entrada analógica del PLC/DCS para que el rango de 4-20 mA corresponda a las unidades de ingeniería requeridas para la posición de empuje.

• Esta unidad no es un router Ethernet y no proporciona protocolos de red nativos.

Aplicaciones industriales

Las implementaciones operativas típicas incluyen:

• Turbinas de vapor y gas para la tendencia continua de la posición de empuje durante el arranque, la parada y los cambios de carga

• Compresores centrífugos donde el monitoreo del movimiento axial ayuda a identificar el desgaste del cojinete de empuje y las excursiones relacionadas con el proceso

• Grandes bombas y trenes accionados por motor donde el movimiento de empuje indica cambios de acoplamiento o carga hidráulica

• Proyectos de modernización que convierten las instalaciones existentes de sondas de empuje en señales de 4-20 mA para sistemas de control modernos

Prácticas de puesta en marcha recomendadas

• Realice una verificación de bucle desde el transmisor hasta el PLC/DCS para confirmar el rango de salida y la polaridad

• Valide la holgura de la sonda y la instalación mecánica para asegurar que las lecturas de empuje permanezcan dentro del rango de operación esperado

• Aplique un blindaje y una conexión a tierra adecuados para reducir el ruido eléctrico en entornos de alta potencia
