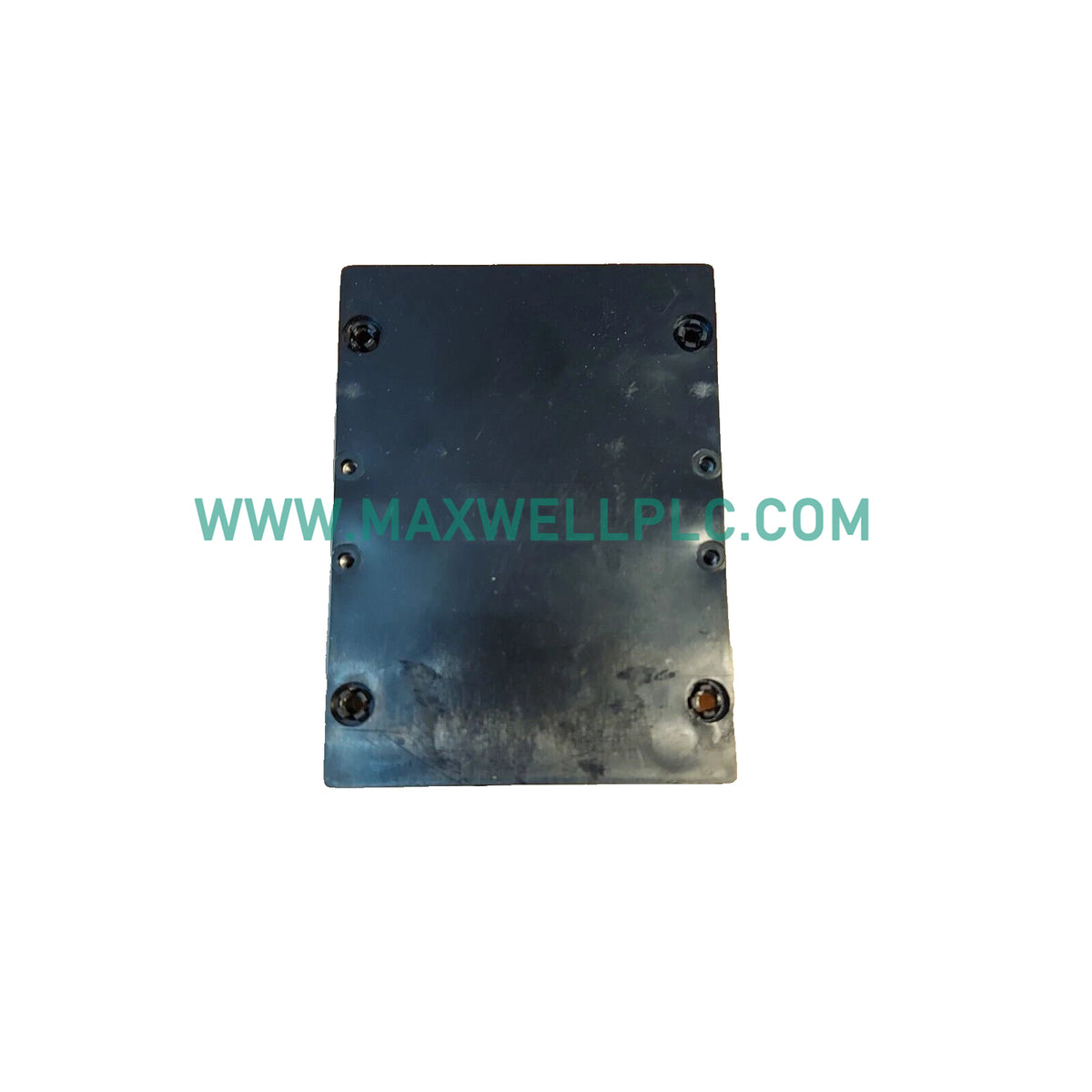

Configurado para el acondicionamiento de la señal de vibración de la carcasa al eje en plataformas de protección de maquinaria, el Bently Nevada 990-08-XX-01-CN (Transmisor de vibración 990-08-XX-01-CN) proporciona una ejecución física y eléctrica directa del procesamiento de señales de proximidad.

Especificaciones de Hardware

Monitorización Mecánica y Dinámica del Transductor

El transmisor serie 990 emplea escalado de sonda de corrientes parásitas para convertir señales de proximidad brutas en una salida proporcional de 4-20 mA. La medición precisa requiere la validación de la tensión de espacio contra objetivos de -10 VCC para asegurar que la sonda permanezca centrada dentro de su rango de desplazamiento lineal. La arquitectura del dispositivo presenta supresión de diafonía integrada, lo que permite la operación en arreglos de proximidad de alta densidad sin interferencia entre canales. La monitorización de la dinámica del rotor se mantiene mediante circuitos de acondicionamiento de señal de alta frecuencia diseñados para detectar irregularidades mecánicas mientras se minimiza la interferencia del ruido ambiental.

Información para Pedidos

• 1 Transmisor de Vibración 990-08-XX-01-CN
• 1 Conjunto de clip de montaje en carril DIN de 35 mm

Pautas de Instalación en Campo

• Fuente de Alimentación: Asegúrese de que una fuente de CC regulada de 12 VCC a 35 VCC esté conectada a los terminales del transmisor.
• Conexión a Tierra de la Señal: Termine el blindaje del cable coaxial en el terminal designado para mantener la inmunidad EMI/RFI.
• Montaje en Carril DIN: Fije el transmisor a un carril DIN estándar de 35 mm, asegurándose de que los clips de montaje estén completamente bloqueados para evitar que se aflojen debido a la vibración.
• Integridad del Bucle: Verifique que la resistencia total del bucle no exceda los 1,000 Ohm a la tensión de suministro máxima para evitar la atenuación de la señal.

Preguntas Frecuentes

• ¿Se puede intercambiar en caliente este transmisor mientras el bucle está encendido?

  No. Se debe cortar la alimentación del bucle del transmisor antes de retirarlo o instalarlo para evitar daños eléctricos o señales de alarma erróneas.

• ¿Cuál es el impacto de exceder los 35 VCC en la entrada?

  Exceder la tensión de suministro máxima comprometerá la regulación de tensión interna y probablemente resultará en una falla permanente del hardware.

• ¿Por qué es obligatorio el objetivo de tensión de espacio de -10 VCC?

  El objetivo de -10 VCC centra la sonda dentro de su rango lineal; la desviación de este valor resulta en no linealidad de la medición y recorte de la señal.

• ¿El sufijo "CN" afecta los requisitos de instalación?

  Sí. La aprobación "CN" exige la adherencia a prácticas de cableado específicas para áreas peligrosas según lo definen las normas CSA y ATEX para entornos de Zona 0 y Zona 2.

• ¿Puede el usuario ajustar el límite de corriente de 23 mA?

  No. La limitación de corriente de 23 mA es una característica de hardware fija diseñada para proteger el bucle de salida durante condiciones de falla.

• ¿Cómo debe protegerse el dispositivo contra el ruido de alta frecuencia?

  Utilice cables coaxiales de alta calidad con el blindaje correctamente terminado en la referencia de tierra del transmisor para minimizar la captación de ruido de alta frecuencia.

• ¿El transmisor admite una respuesta de frecuencia ajustable en campo?

  La respuesta de frecuencia está determinada por filtros de acondicionamiento de señal fijos de fábrica y no se puede modificar en campo.

• ¿Es absoluto el límite de resistencia de bucle de 1,000 Ohm?

  Sí. Este límite incluye toda la resistencia del cable y la carga conectada; excederlo impide que el transmisor transmita la señal de 4-20 mA con precisión.
