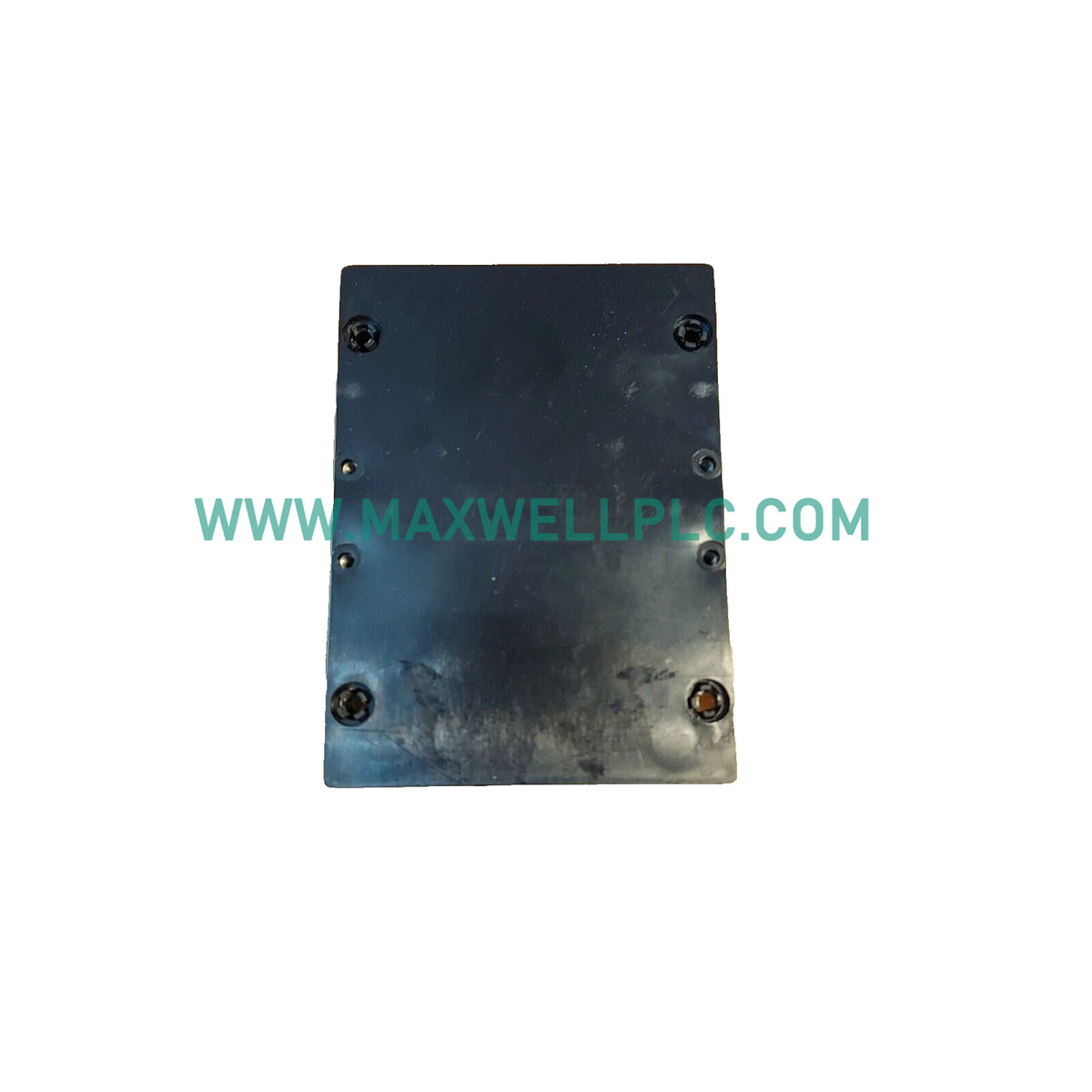

El Bently Nevada 990-08-XX-01-05, también catalogado como Transmisor de Vibración 990, funciona como un componente de hardware dedicado para el acondicionamiento de la señal de vibración de la carcasa al eje dentro de las plataformas de protección de máquinas.

Desglose de Sufijos y Matriz de Modelos

• 990: Modelo base (Transmisor de vibración)
• 08: Configuración de procesamiento de señales
• XX: Longitud/opciones variables
• 01: Configuración de hardware de montaje
• 05: Clasificación de aprobación de la agencia

Especificaciones de Hardware

Dinámica del Transductor y Acondicionamiento de Señal

El transmisor de la serie 990 emplea el escalado de la sonda de corriente de Foucault para convertir las señales de proximidad en una salida proporcional. El funcionamiento correcto se basa en la validación de la tensión de entrehierro frente a los objetivos de -10 VCC para mantener la funcionalidad dentro del rango lineal del transductor. La arquitectura del dispositivo incorpora supresión de diafonía, lo que permite que múltiples transmisores operen en matrices de proximidad de alta densidad sin interferencias. El monitoreo de la dinámica del rotor requiere una superficie objetivo con un diámetro mínimo de 9,5 mm para garantizar la precisión de la señal.

Información para Pedidos

• 1 transmisor de vibración 990-08-XX-01-05
• 1 kit de hardware de montaje estándar

Pautas de Instalación en Campo

• Fuente de alimentación: Asegúrese de que una fuente de CC estable entre 12 VCC y 35 VCC esté conectada a los terminales del transmisor.
• Conexión a tierra de la señal: Termine el blindaje del cable coaxial en la referencia de tierra designada para mantener la integridad de la señal y cumplir con los requisitos de protección EMI.
• Protección ambiental: Si bien está clasificado para áreas peligrosas de Zona 2 o División 2, asegúrese de que el transmisor esté alojado en un recinto adecuado para los niveles de exposición ambiental específicos del sitio.
• Alineación del objetivo: Verifique que el eje monitoreado o la superficie objetivo estén centrados con respecto a la sonda para evitar efectos de medición no lineales.

Preguntas Frecuentes

• ¿Cuál es la consecuencia de un diámetro de superficie objetivo inferior a 9,5 mm?

  Una superficie de menos de 9,5 mm provoca no linealidad de la señal y errores de medición, ya que el campo de corriente de Foucault se extenderá más allá de los bordes del objetivo, lo que resultará en lecturas de vibración inexactas.

• ¿Este transmisor admite el intercambio en caliente durante el funcionamiento?

  El dispositivo no admite el intercambio en caliente; la alimentación debe desconectarse del circuito del transmisor para evitar posibles sobretensiones o disparos de alarma espurios en el sistema de monitoreo.

• ¿Cuál es el impacto de exceder los 35 VCC en el terminal de entrada?

  Operar por encima del límite máximo de 35 VCC dañará los circuitos internos de regulación de voltaje y puede provocar una falla permanente del transmisor.

• ¿Se puede ajustar la respuesta en frecuencia más allá de 6.000 Hz?

  El límite de 6.000 Hz es una característica definida de fábrica de los filtros de acondicionamiento de señal internos; el usuario no puede modificarlo en campo.

• ¿Cómo afecta el rango de temperatura de almacenamiento a la implementación?

  El rango de almacenamiento de -52 °C a +100 °C garantiza la viabilidad del componente para el almacenamiento a largo plazo en climas extremos, siempre que la unidad se mantenga en su embalaje sellado original.

• ¿Los requisitos de blindaje dependen estrictamente de la longitud del cable?

  Se requiere blindaje independientemente de la longitud del cable para mantener la inmunidad RFI/EMI, particularmente en entornos con ruido industrial de alta frecuencia o interferencia de radio.

• ¿Por qué es necesario el objetivo de tensión de entrehierro de -10 VCC para este transmisor?

  Asegura que la sonda esté centrada dentro de su rango de desplazamiento lineal; las desviaciones de este objetivo desplazan la línea de base de la medición y pueden provocar un recorte de la señal.

• ¿Es la clasificación de la fuente de alimentación de 28 V una restricción específica?

  La clasificación de 28 V denota el límite de la fuente de alimentación para instalaciones en áreas peligrosas (Zona 2/Div 2) para garantizar el cumplimiento de las restricciones de seguridad intrínseca o diseño no incendiario.
