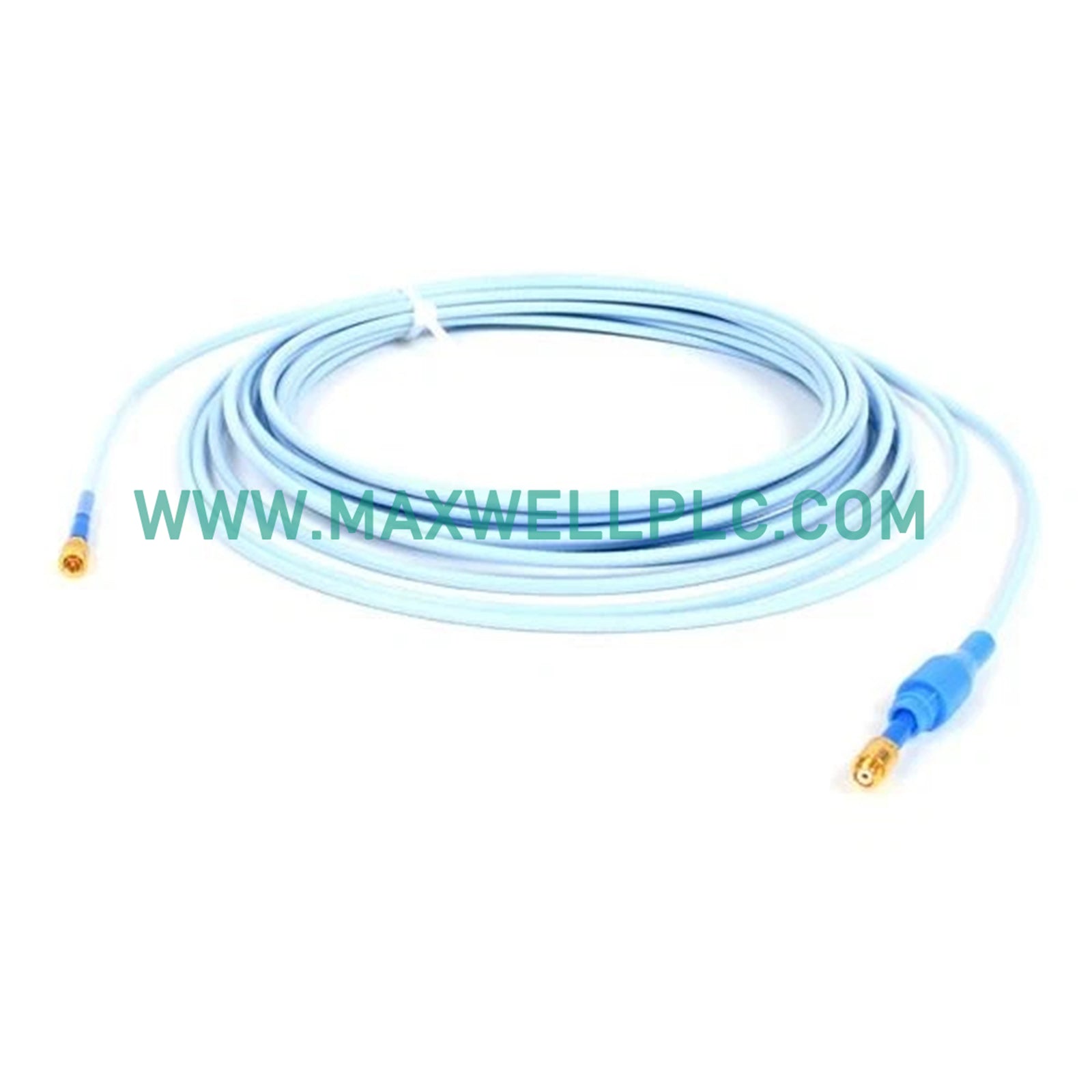

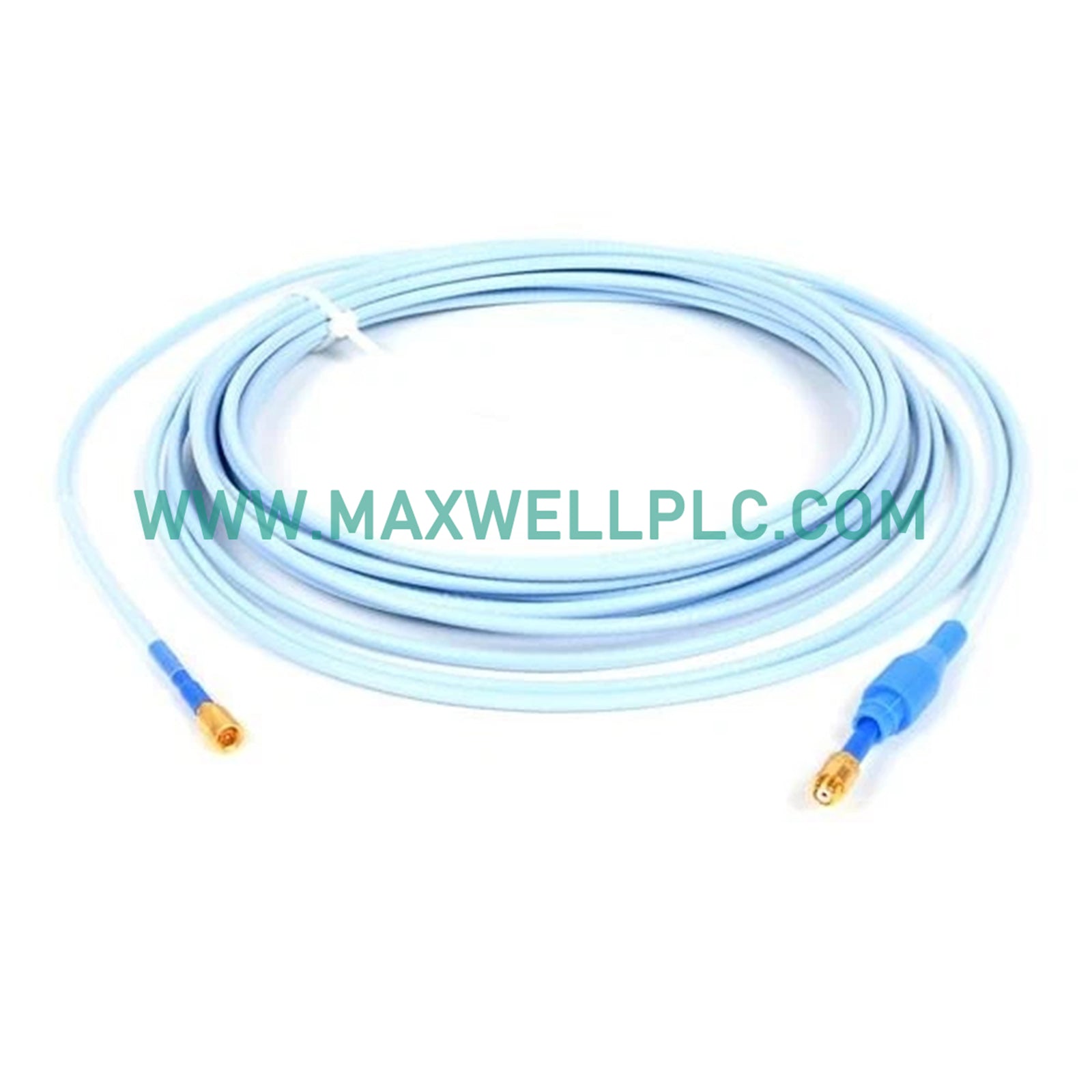

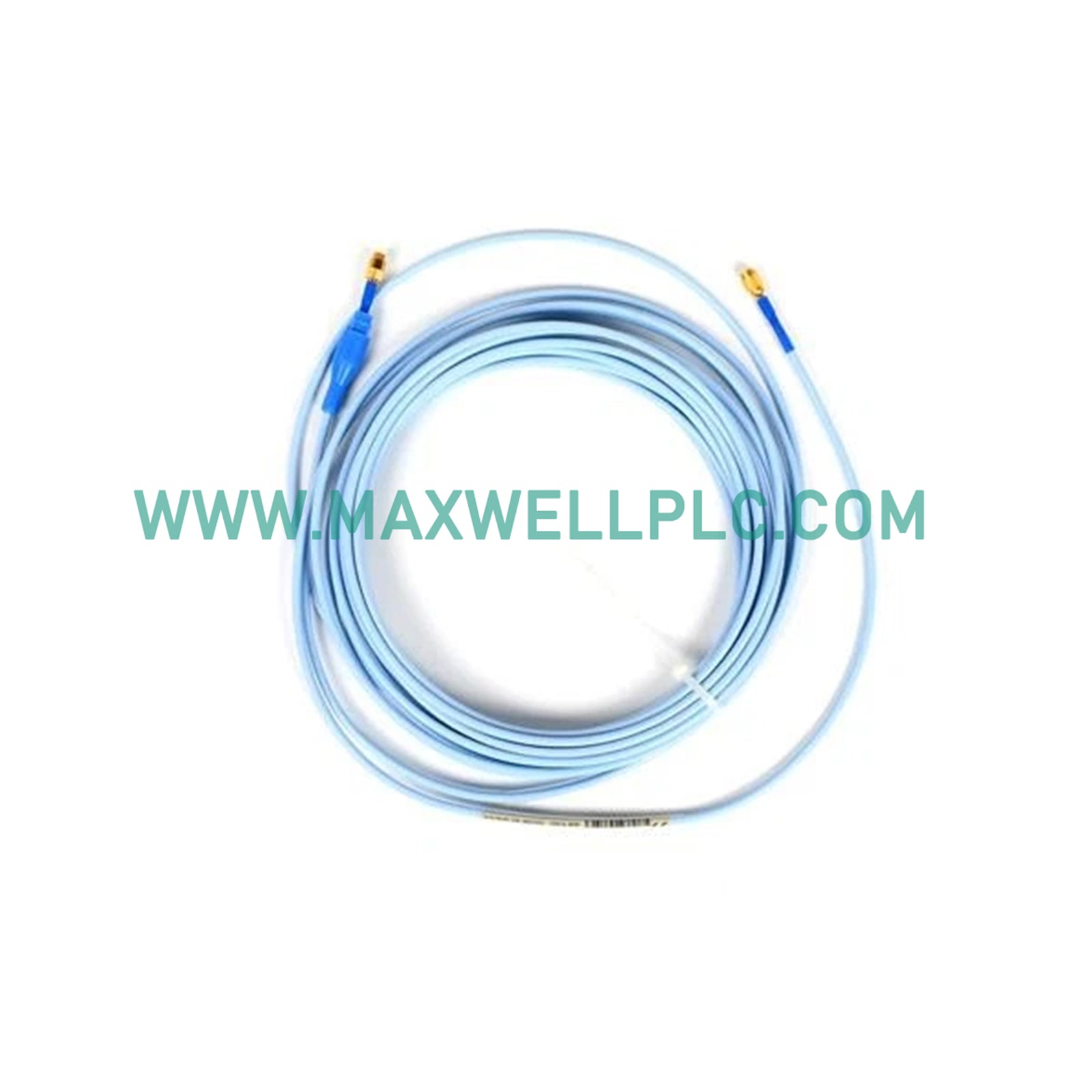

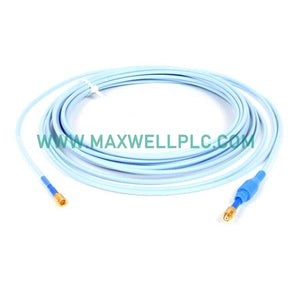

Configurado para enrutar señales analógicas de velocidad de CA desde sensores de piezo-velocidad a monitores de protección de maquinaria en bucles de monitoreo de Instrumentos de Turbomaquinaria (TSI), el Bently Nevada 89477-27 (Cable de interconexión 89477) proporciona una ejecución física/eléctrica directa. Conecta los sensores de piezo-velocidad Velomitor 330500 y 330525 o las carcasas 21128 directamente a los terminales de entrada de los racks de monitoreo TSI.

Estructura del Código de Número de Parte

La configuración de pedido para el cable de interconexión 89477-27 especifica los límites estructurales y de longitud física del conjunto:

• 89477: Identificación del modelo base para el cable de par trenzado blindado de 2 conductores con un conector de enchufe en ángulo recto.
• -27: Especifica la opción de longitud nominal del cable, designando un conjunto de 27 pies (aprox. 8.2 metros).

Especificaciones del Hardware

Integridad de la Señal de Dinámica del Rotor y Estabilización de la Impedancia

En entornos de maquinaria rotativa de alta vibración, mantener la integridad de la señal a través del enlace de interconexión es necesario para un seguimiento preciso de la dinámica del rotor. El cable 89477-27 presenta una impedancia característica equilibrada de 95 ohmios, junto con una baja capacitancia (menor o igual a 45 pF/m), para evitar la atenuación de la señal y los cambios de fase de los componentes de vibración de la carcasa de alta frecuencia.

Los conductores de cobre trenzado y el blindaje trenzado proporcionan alta inmunidad contra la interferencia electromagnética (EMI) y la supresión de la diafonía de la señal de las líneas de alto voltaje adyacentes. Este aislamiento mecánico y eléctrico garantiza que la forma de onda de CA dinámica permanezca sin distorsiones a medida que viaja desde el transductor hasta el plano posterior del TSI.

Lista de Verificación de Hardware Incluido

• 1 x Cable de interconexión Bently Nevada 89477-27 (longitud total de 27 pies)
• 1 x Enchufe hembra de 2 clavijas en ángulo recto preinstalado (terminación del sensor)
• 2 x Terminales de orejeta (precrimpados en el extremo de terminación del monitor)

Pautas de Instalación en Campo y Puesta a Tierra del Blindaje

• Configuración del Radio Mínimo de Curvatura

  Durante la instalación, asegúrese de que la trayectoria del cable mantenga un radio de curvatura físico de al menos 75 mm. Doblar el cable más allá de este límite puede fracturar la capa de blindaje interna y forzar los conductores de cobre de 18 AWG.

• Método de Puesta a Tierra del Blindaje

  El hilo de drenaje del blindaje exterior debe conectarse a tierra solo en el chasis del monitor de protección de maquinaria. El blindaje debe dejarse flotando y aislado en el extremo de la carcasa del sensor/transductor para evitar la formación de bucles de tierra.

• Instalación con Carcasa 21128

  Al introducir el cable en una carcasa de transductor de velocidad 21128, verifique que el enchufe en ángulo recto encaje de forma segura en el zócalo del sensor correspondiente sin ejercer tensión mecánica lateral sobre la bota de conexión.

Preguntas Frecuentes

• ¿Se puede utilizar este cable con sondas de proximidad de corrientes de Foucault?

  No. Las sondas de proximidad requieren cables coaxiales de impedancia adaptada. El 89477-27 es un cable blindado de par trenzado diseñado para sensores de piezo-velocidad.

• ¿Cuál es el radio de curvatura mínimo permitido para el enrutamiento?

  El cable debe enrutarse con un radio de curvatura de 75 mm o más para evitar daños a los conductores internos y al blindaje trenzado.

• ¿Cómo se debe terminar el blindaje de este cable de interconexión?

  El blindaje debe conectarse a tierra solo en el extremo del monitor. Déjelo flotando en el extremo de la carcasa del transductor para evitar crear bucles de tierra.

• ¿Cuál es la temperatura máxima de funcionamiento de este cable?

  El cable tiene una clasificación de temperatura de funcionamiento de -40 °C a +100 °C, lo que lo hace adecuado para entornos industriales calientes.

• ¿Este cable admite la conexión en caliente en el extremo del sensor?

  Sí, pero desconectar el cable mientras el canal está activo hará que el monitor conectado entre en estado "NO OK" o de fallo del sensor.

• ¿Cuál es el área de la sección transversal de los conductores?

  El cable utiliza dos conductores de 18 AWG, con cada conductor teniendo un área de sección transversal de 0.82 mm2 de cobre trenzado.

• ¿Se puede pasar este cable por conductos de líquidos?

  El cable puede pasarse por conductos, pero no debe sumergirse permanentemente en líquidos, ya que no está clasificado para inmersión continua.

• ¿Cuál es el límite de resistencia de CC de este cable?

  La resistencia de CC se especifica como menor o igual a 22 ohmios por cada 1000 pies, lo que garantiza una pérdida mínima de señal en longitudes máximas.
