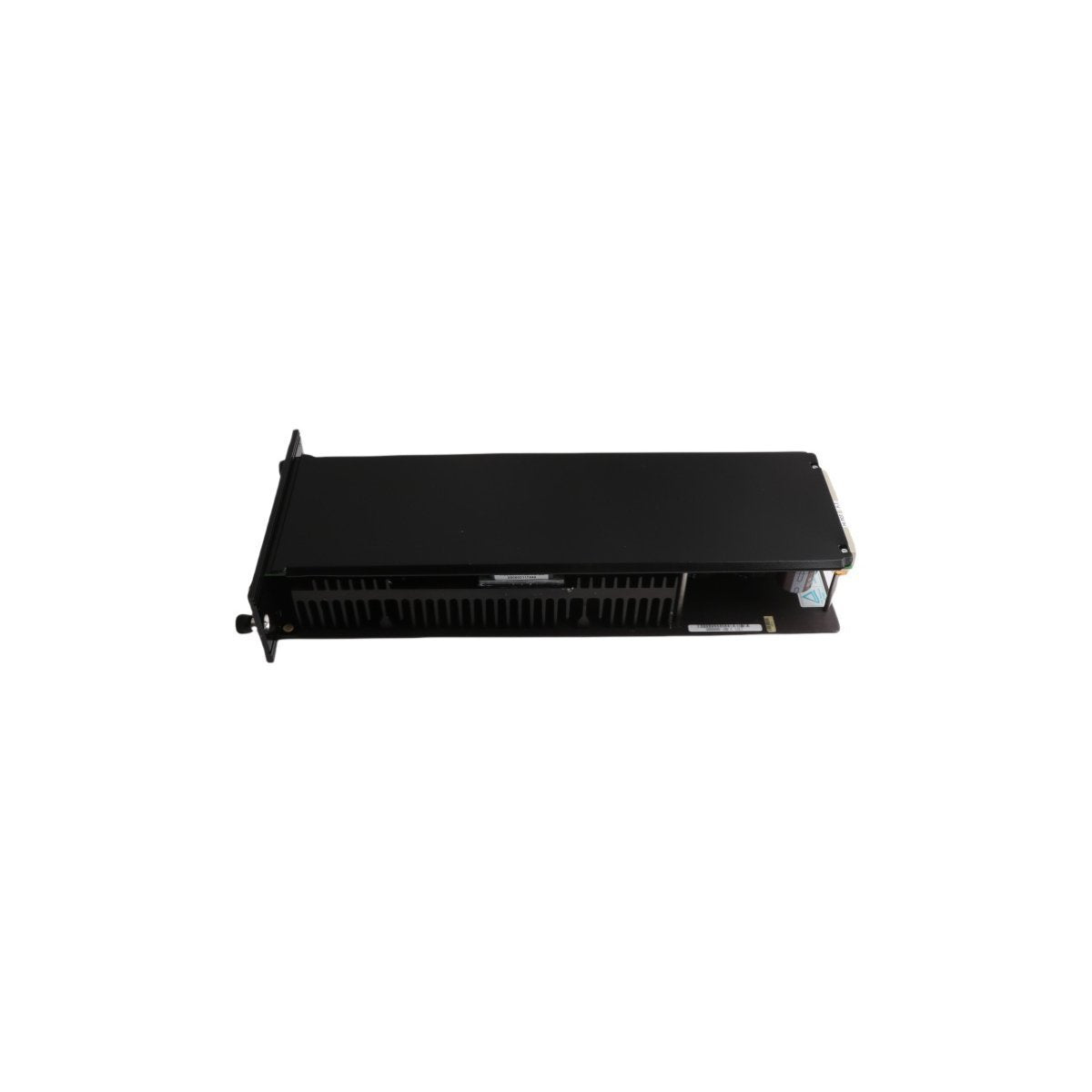

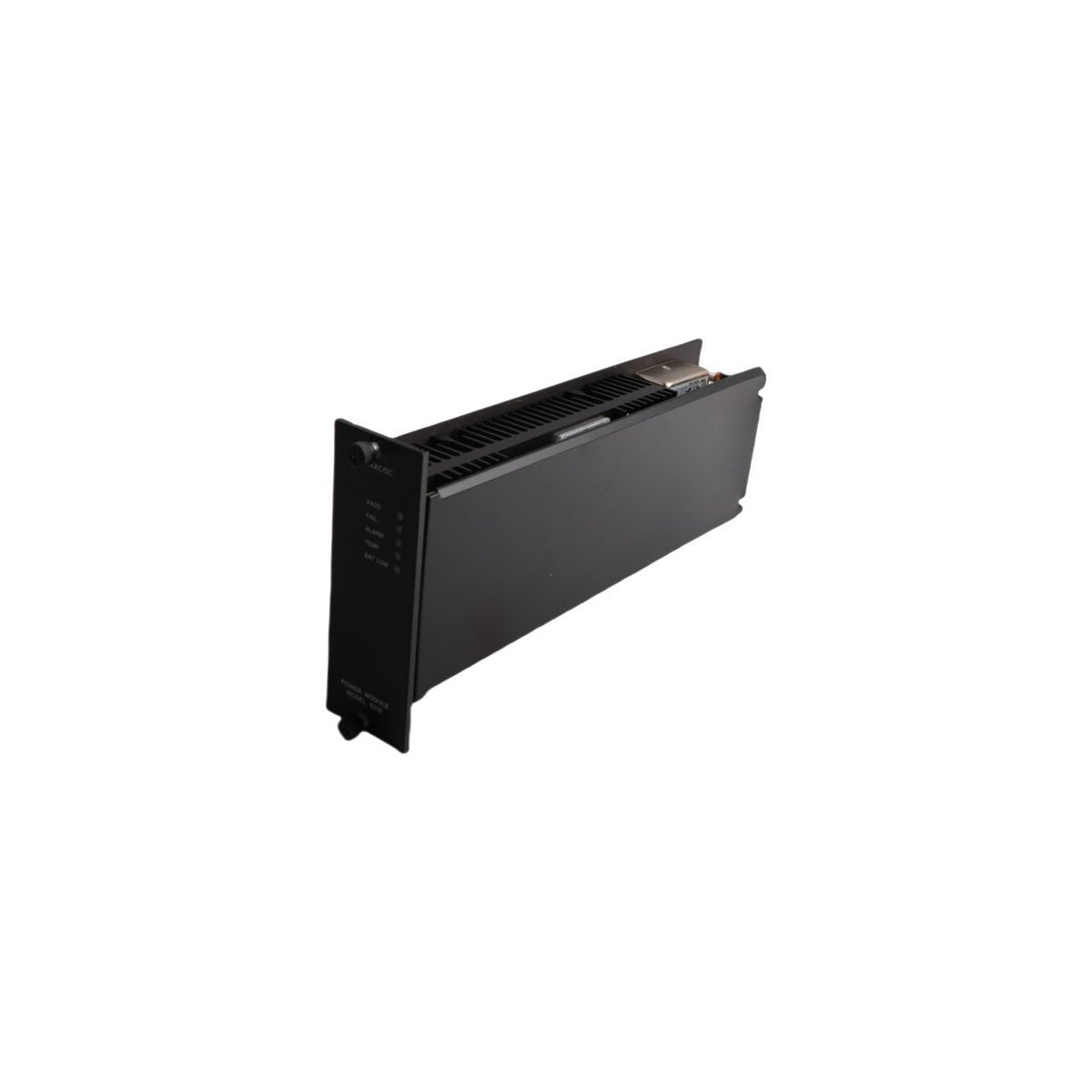

Descripción general del producto

El Triconex 8310 es un módulo de fuente de alimentación de alta integridad diseñado para proporcionar energía estable y  regulada al backplane del sistema de seguridad Tricon™.  Diseñado para entornos industriales de misión crítica,  este módulo de 120 VCA/VCC sirve como fuente de energía principal para arquitecturas de redundancia modular triple (TMR).  Está diseñado para garantizar que los procesadores principales y los módulos de E/S permanezcan energizados sin interrupción,  incluso bajo condiciones de carga fluctuantes.  El 8310 enfatiza el aislamiento de fallas basado en hardware y el acondicionamiento de energía,  lo que lo convierte en un componente fundamental para los sistemas instrumentados de seguridad (SIS) donde la confiabilidad de la energía está directamente relacionada con la seguridad de la planta.

Arquitectura de hardware y métricas de rendimiento

• Clasificación de voltaje de entrada 120 VCA/VCC nominales

• Función del módulo Regulación de energía del sistema de alta densidad

• Capacidad de redundancia Admite configuraciones de energía redundantes dobles con reparto de carga

• Protección contra fallas Sistema integrado de fusibles de retardo para mitigar sobrecorriente y cortocircuitos

• Suite de diagnóstico Monitoreo de estado en tiempo real con informes de estado proactivos y generación de alarmas

• Conectividad Totalmente compatible con módulos de comunicación a través de interfaces de backplane especializadas

• Dimensiones del chasis 6.1 cm x 41.0 cm x 17.7 cm

• Masa unitaria 2.8 kg

• Cumplimiento ambiental Robusto para altas vibraciones y amplios rangos de temperatura

• Estándares regulatorios Certificado para su uso en bucles con clasificación de seguridad SIL 3

• País de origen EE. UU.

Implementación en sectores críticos y utilidad de seguridad

El módulo de potencia 8310 se implementa en diversas industrias pesadas para salvaguardar las operaciones de control continuo:

Refinación y procesamiento petroquímicoProporciona energía limpia a los sistemas de parada de emergencia (ESD).  La capacidad del 8310 para manejar entradas de CA y CC garantiza que el sistema de seguridad permanezca activo durante las transiciones de energía primaria o los respaldos de batería.

Control de instalaciones de generación de energíaAlimenta los solucionadores lógicos para la gestión de quemadores y la protección de turbinas.  Su robusta protección interna evita que las fallas eléctricas locales se propaguen a través del rack de control sensible.

Operaciones upstream en alta marSe utiliza en plataformas donde la red eléctrica puede ser inestable.  El diseño de alta densidad del módulo y la eficiencia de disipación de calor son vitales para salas de control sin aire acondicionado y con espacio limitado.

Enclavamientos de seguridad de fabricación de productos químicosGarantiza que los sensores y actuadores de monitoreo críticos permanezcan alimentados durante las perturbaciones del proceso.  La retroalimentación de diagnóstico del 8310 permite a los equipos de mantenimiento identificar la degradación de la energía antes de que conduzca a un disparo del sistema.

Monitoreo de infraestructura nuclearSirve como una fuente de energía confiable para los sistemas de protección del reactor,  donde el cumplimiento de los estándares de seguridad internacionales y la durabilidad a largo plazo son requisitos obligatorios.
