Descripción general del producto

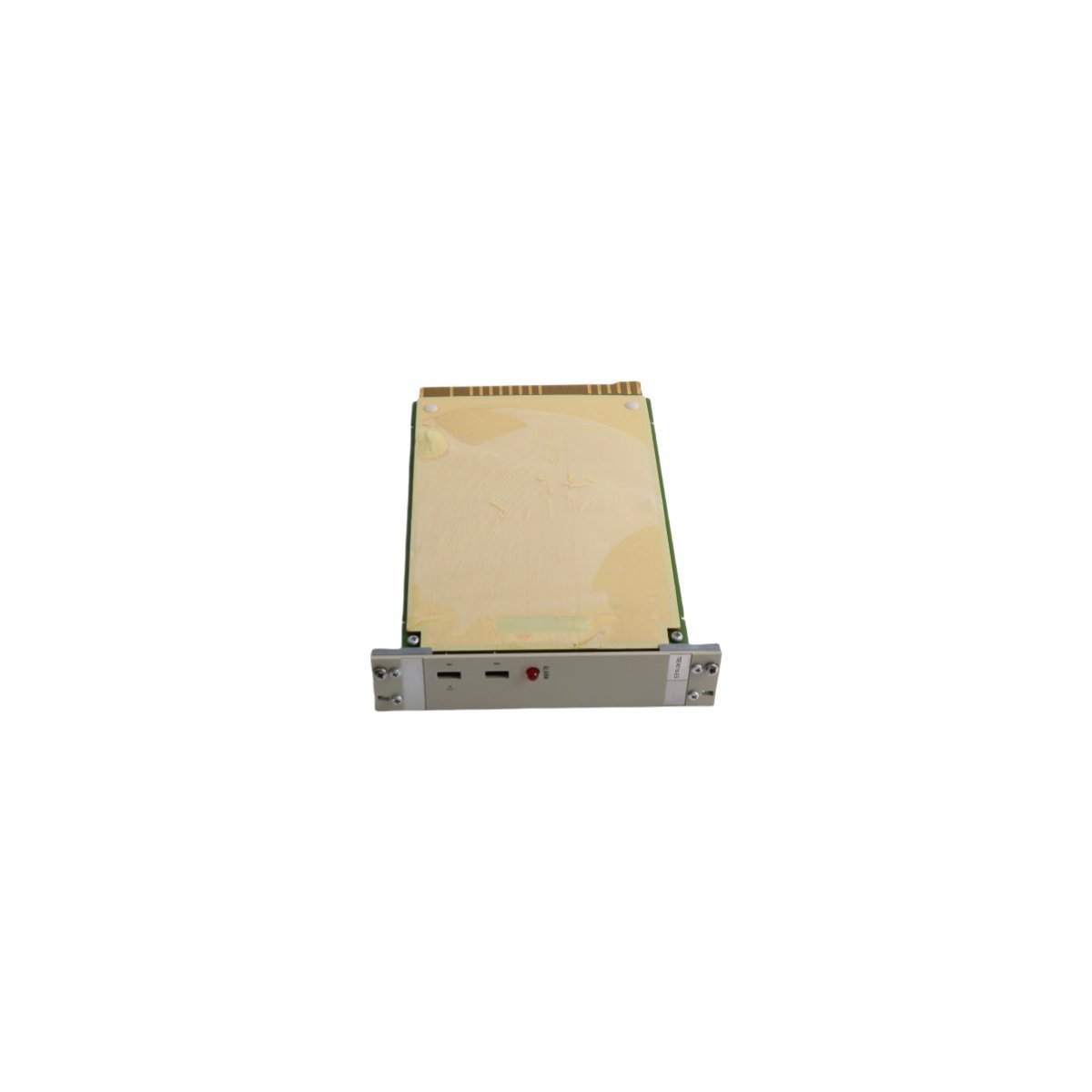

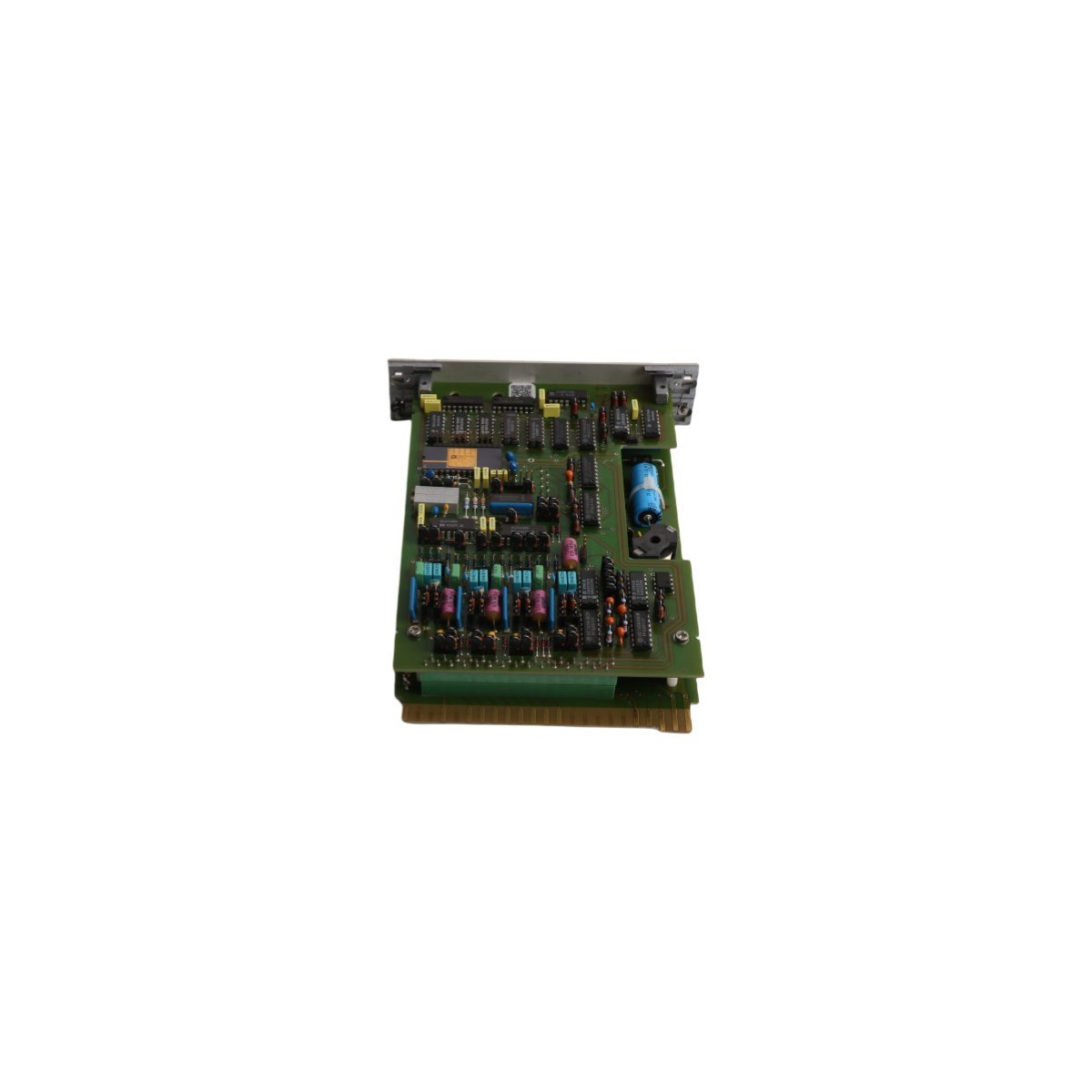

El ABB HESG447307R1, designado comercialmente como 70EA01B-ES, es un módulo de entrada analógica de alta integridad diseñado específicamente para el sistema de control distribuido (DCS) Procontrol P13. Esta tarjeta sirve como interfaz principal para convertir señales físicas continuas de instrumentación de campo en datos digitales precisos para el procesamiento a nivel de sistema. Diseñado para las rigurosas demandas de la generación de energía y la automatización industrial a gran escala, el 70EA01B-ES facilita el monitoreo en tiempo real de variables críticas del proceso. Su arquitectura está optimizada para entornos de señales de alta densidad, proporcionando el aislamiento galvánico y el filtrado necesarios para mantener la pureza de los datos en entornos de centrales eléctricas ruidosos electrónicamente.

Arquitectura de hardware y especificaciones técnicas

• Función del módulo Adquisición de señal analógica multicanal

• Identificador de modelo 70EA01B-ES

• Referencia de pedido HESG447307R1

• Plataforma del sistema Procontrol P13 / DCS

• Conversión A/D Muestreo de alta resolución de 12 bits

• Soporte de señal Bucles de corriente estándar de 0/4-20mA y entradas de voltaje

• Voltaje de funcionamiento 24V CC nominales

• Rango ambiental Capacidad operativa de -25°C a +55°C

• Masa de la unidad 0.42kg

• Dimensiones físicas 3.3cm x 20cm x 14.6cm

• Origen de fabricación Suecia

• Clasificación arancelaria (SA) 8537101190

Uso industrial y escenarios de implementación

El 70EA01B-ES se utiliza predominantemente en el sector energético para supervisar los parámetros de las turbinas térmicas e hidroeléctricas. Dentro de un rack Procontrol P13, esta tarjeta de entrada analógica monitorea bucles de retroalimentación esenciales, incluyendo la presión de vapor, los caudales de lubricante, y las temperaturas de los cojinetes. Su resolución de 12 bits asegura que incluso las fluctuaciones más pequeñas en los sensores de campo sean capturadas, permitiendo que el DCS ejecute un control PID preciso y secuencias de enclavamiento de seguridad. El diseño compacto de 0.42kg de la tarjeta y la calidad de construcción sueca proporcionan una estabilidad térmica superior, lo que la convierte en una opción ideal para gabinetes de control localizados cerca de maquinaria de alta temperatura. Al integrarse sin problemas con pasarelas de diagnóstico basadas en enrutadores Ethernet, el HESG447307R1 permite a los operadores de la planta realizar un mantenimiento proactivo mediante un análisis detallado de tendencias y la verificación de señales.

Preguntas frecuentes

P: ¿El 70EA01B-ES es compatible con sensores activos y pasivos de 4-20mA?

R: Sí, la tarjeta está diseñada con una etapa de entrada versátil que se puede configurar para interactuar con varios tipos de sensores, aunque debe verificar el esquema de cableado específico para sus requisitos de alimentación de bucle.

P: ¿El módulo HESG447307R1 de 0,42 kg es compatible con los sistemas Symphony Plus más recientes?

R: El 70EA01B-ES es nativo de la serie Procontrol P13. Si bien es posible cierta integración a través de módulos de pasarela específicos, su objetivo principal es el mantenimiento y la expansión de las líneas de control P13 existentes.

P: ¿Cómo se traduce la resolución de 12 bits en la precisión de la medición?

R: Una resolución de 12 bits divide el rango de la señal en 4.096 niveles distintos. Esto proporciona un alto grado de granularidad, lo que permite al sistema detectar cambios tan pequeños como 0.005mA en un bucle estándar de 20mA.

P: ¿Se puede reemplazar esta tarjeta mientras el rack está encendido?

R: Si bien el hardware Procontrol P13 es robusto, es una práctica industrial estándar seguir los protocolos de intercambio en caliente específicos de ABB para la serie P13 para evitar picos de señal o interrupciones de comunicación del bus durante el reemplazo del módulo.

P: ¿Qué tipo de diagnósticos proporciona el 70EA01B-ES para roturas de cables?

R: El módulo cuenta con monitoreo integrado que puede detectar señales que caen por debajo del umbral de 4mA, activando instantáneamente una alarma de "Fallo de canal" o "Rotura de cable" en la HMI para alertar al operador de un fallo del sensor.
