Descripción general del producto

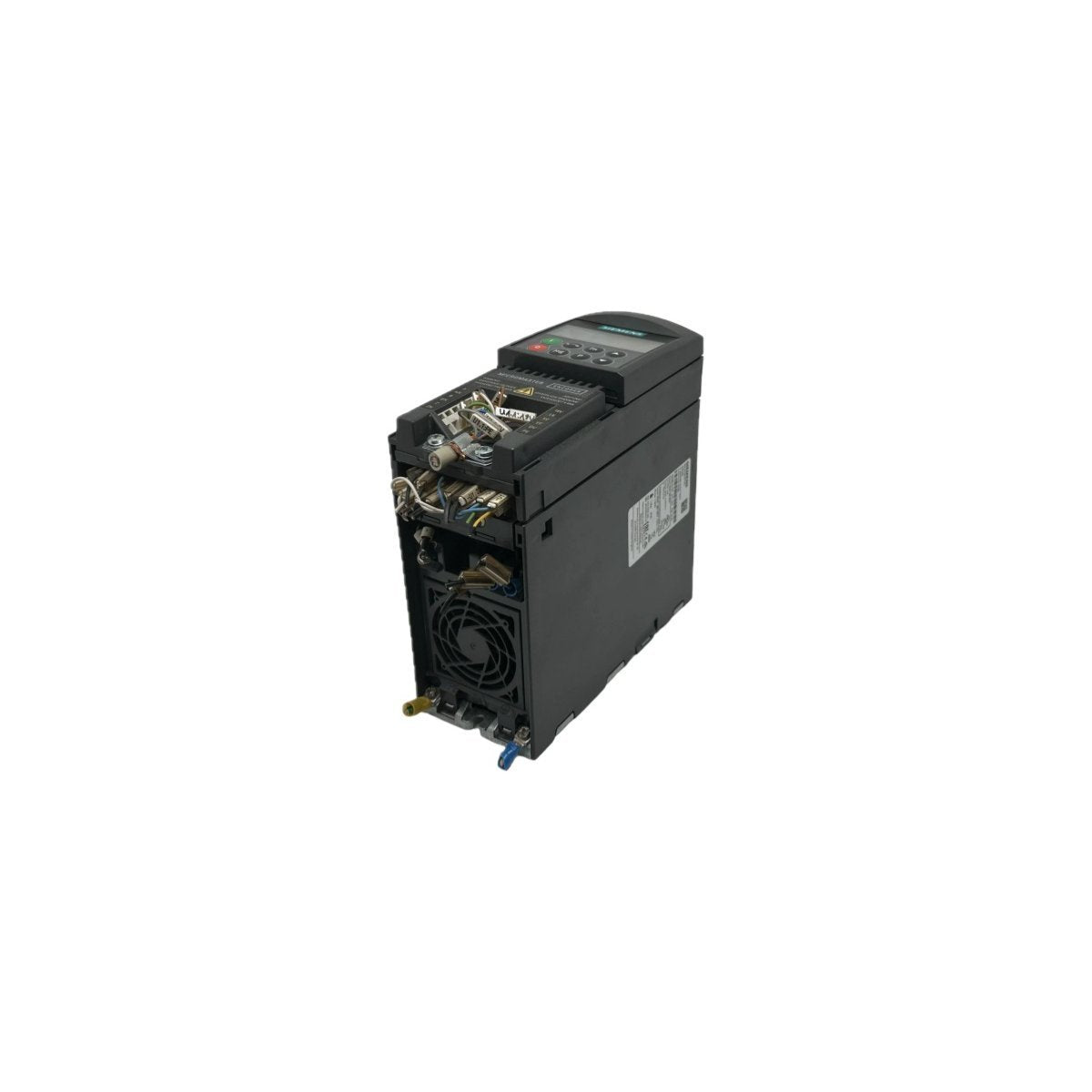

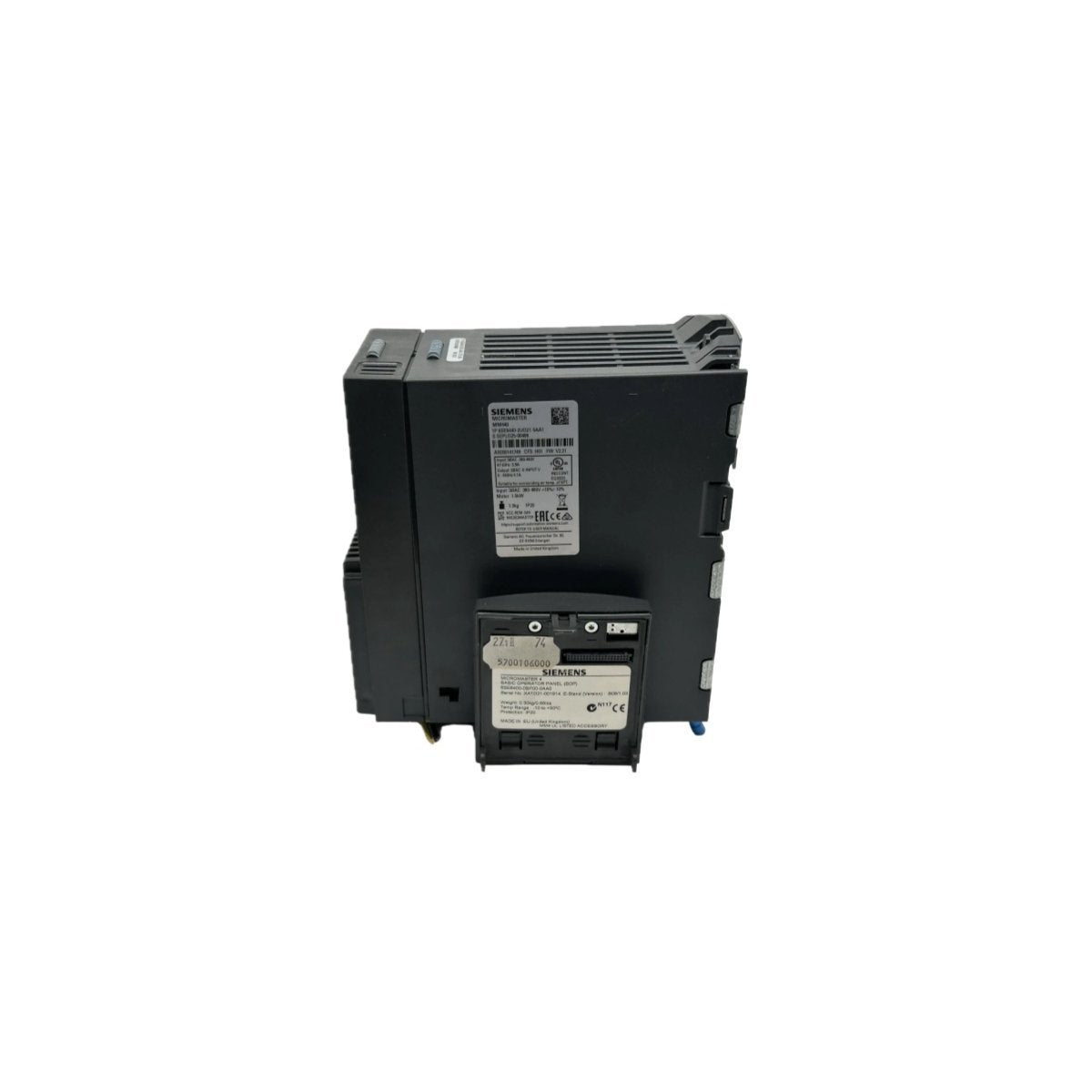

El Siemens 6SE6440-2UD21-5AA1 es un inversor de frecuencia de alto rendimiento con control vectorial de la reconocida familia MICROMASTER 440. Diseñado para redes de suministro de CA trifásicas de 380-480 V, este variador de 1.5 kW (2.0 HP) proporciona un control de motor superior para aplicaciones de par constante y variable. La unidad se caracteriza por su sofisticada lógica de control, que ofrece una transición perfecta entre las curvas lineales V/f estándar y el control vectorial de lazo cerrado de alta dinámica. Diseñado con un tamaño de bastidor A (FSA), este inversor maximiza la densidad de potencia en armarios de control compactos a la vez que proporciona las capacidades de sobrecarga de servicio pesado requeridas para los exigentes ciclos de arranque industriales.

Perfil técnico y configuración del variador

• Potencia nominal de salida 1.5 kW (2.0 HP) a 380V-480V CA

• Fase/Frecuencia de entrada Trifásica / 47 Hz a 63 Hz

• Modos de control V/f lineal, V/f al cuadrado, FCC (Control de corriente de flujo) y control vectorial

• Rango de frecuencia de salida 0 Hz a 650 Hz

• Clasificación de sobrecarga 150 % durante 60 segundos; 200 % durante 3 segundos

• Interfaces digitales/analógicas 6 entradas digitales, 2 entradas analógicas, 2 salidas analógicas, 3 salidas de relé

• Soporte de frenado Chopper integrado para resistencia de frenado externa (mín. 500 Ohm)

• Clase de protección IP20 (Tipo abierto)

• Temperatura de funcionamiento -10°C a +50°C

• Peso bruto 0.95 kg

• Dimensiones de la unidad 2.5 cm x 5.1 cm x 83.8 cm

• Origen de fabricación Alemania

Este variador admite el montaje lado a lado para optimizar el espacio del riel y es compatible con los métodos de instalación en riel DIN y atornillado. Tenga en cuenta que esta unidad base se suministra sin filtro EMC integrado ni panel de operador (BOP/AOP).

Aplicaciones industriales y rendimiento dinámico

El 6SE6440-2UD21-5AA1 es una solución versátil para tareas de automatización complejas donde la precisión y la fiabilidad no son negociables. En el sector de manipulación de materiales, su capacidad de sobrecarga máxima del 200 % es ideal para cintas transportadoras y ascensores que deben arrancar en condiciones de carga máxima. Para las industrias textil y de embalaje, el control vectorial integrado proporciona la alta precisión de velocidad necesaria para aplicaciones de bobinado y tensado. En los sectores de control de agua y clima, el variador utiliza curvas de par al cuadrado para maximizar la eficiencia energética en operaciones de bombas centrífugas y ventiladores. Su amplio recuento de E/S permite la integración directa con múltiples sensores de campo y enclavamientos de seguridad, lo que reduce la necesidad de módulos PLC externos. Además, la capacidad de frenado dinámico lo hace muy eficaz para cargas de alta inercia que requieren una desaceleración rápida, como centrifugadoras industriales o cortadoras rotativas de alta velocidad.
