Descripción general del producto

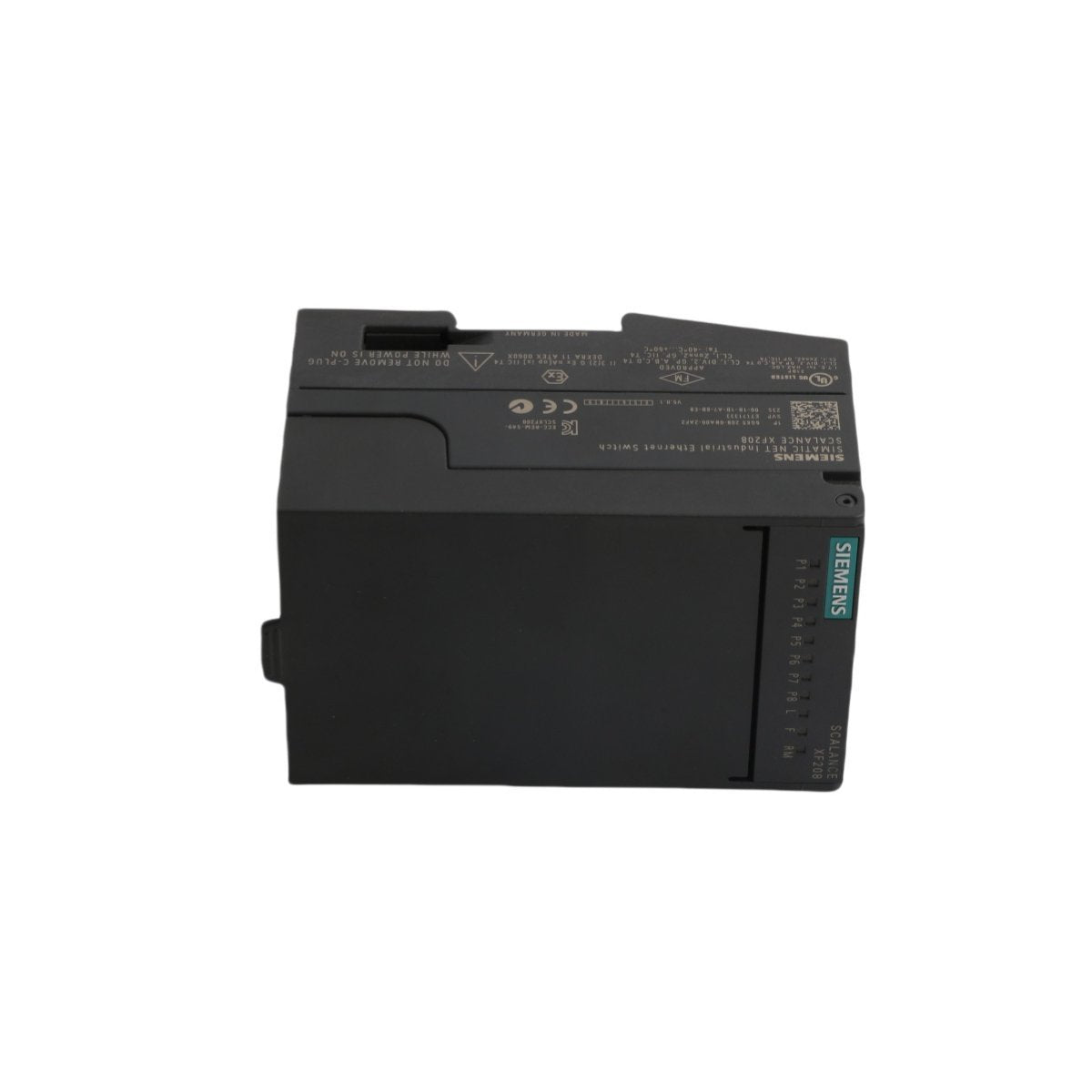

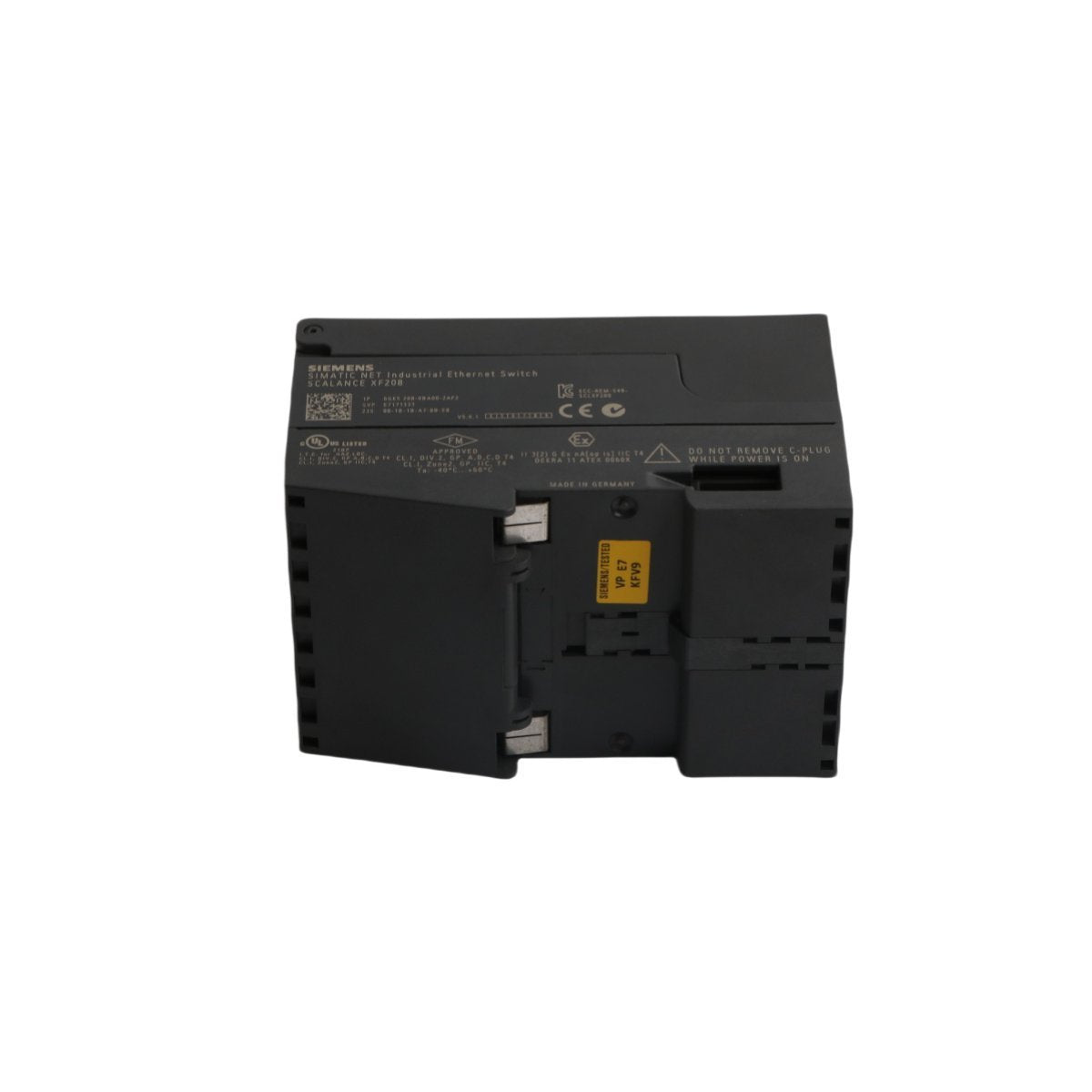

El Siemens 6GK5202-2BB00-2BA3 es un switch Industrial Ethernet gestionado de la serie SCALANCE X-200 especializado, diseñado para la comunicación isócrona en tiempo real (IRT). Este componente de red robusto sirve como un puente crítico en entornos PROFINET, facilitando el intercambio de datos determinista para el control de movimiento de alta velocidad y las tareas de automatización sincronizada. Con una configuración de puertos híbrida de RJ45 de cobre y fibra óptica multimodo, la unidad está diseñada para mantener la integridad de la red en distancias variables, al tiempo que proporciona diagnósticos avanzados y gestión de redundancia. Su robusta ingeniería alemana garantiza un rendimiento fiable en las duras condiciones electromagnéticas y térmicas típicas de las plantas industriales.

Rendimiento de hardware y métricas de red

• Configuración de puertos: 2 puertos RJ45 de 10/100 Mbps y 2 interfaces de fibra óptica multimodo BFOC (ST) de 100 Mbps.

• Capacidad en tiempo real: Soporte IRT (Isochronous Real-Time) integrado para la sincronización de E/S PROFINET de alta precisión.

• Redundancia de energía: Entradas duales de 24 V CC (rango de 18 V a 32 V) para evitar el tiempo de inactividad durante un fallo de la fuente de alimentación.

• Masa física: 1.2 kg.

• Factor de forma: 12 cm x 13 cm x 12.5 cm.

• Consumo de energía: Pérdida de potencia eficiente típica de 6 W con un consumo de corriente máximo de 0.3 A.

• Diagnóstico: Cuenta con un contacto de señalización de fallos incorporado y LED de estado para la resolución de problemas local inmediata.

• Copia de seguridad de la configuración: Admite el medio de intercambio C-PLUG opcional para un reemplazo rápido del dispositivo sin reconfiguración.

• Clasificación de la carcasa: Carcasa de grado industrial con alta resistencia a EMI y vibraciones.

Escenarios estratégicos de despliegue industrial

El SCALANCE X202-2IRT es un pilar para las redes de alta disponibilidad en varios sectores especializados:

• Sistemas de control de movimiento: Proporciona la columna vertebral determinista para celdas robóticas multieje sincronizadas y maquinaria CNC donde el tiempo en milisegundos es esencial.

• Embalaje de alta velocidad: Gestiona el flujo de datos en tiempo real para líneas de etiquetado y embotellado que requieren una sincronización exacta entre sensores y actuadores.

• Redes de plantas a larga distancia: Utiliza los puertos de fibra óptica BFOC para conectar estaciones de E/S descentralizadas a distancias que exceden los límites del cableado de cobre estándar, asegurando la inmunidad a los bucles de tierra.

• Líneas de producción automotriz: Implementa topologías de anillo redundantes para garantizar que un solo corte de cable no detenga todo el proceso de ensamblaje.

• Infraestructura crítica: Se implementa en sistemas de transporte o gestión de energía que exigen una fiabilidad extrema y una priorización del tráfico gestionada.
