Descripción general del producto

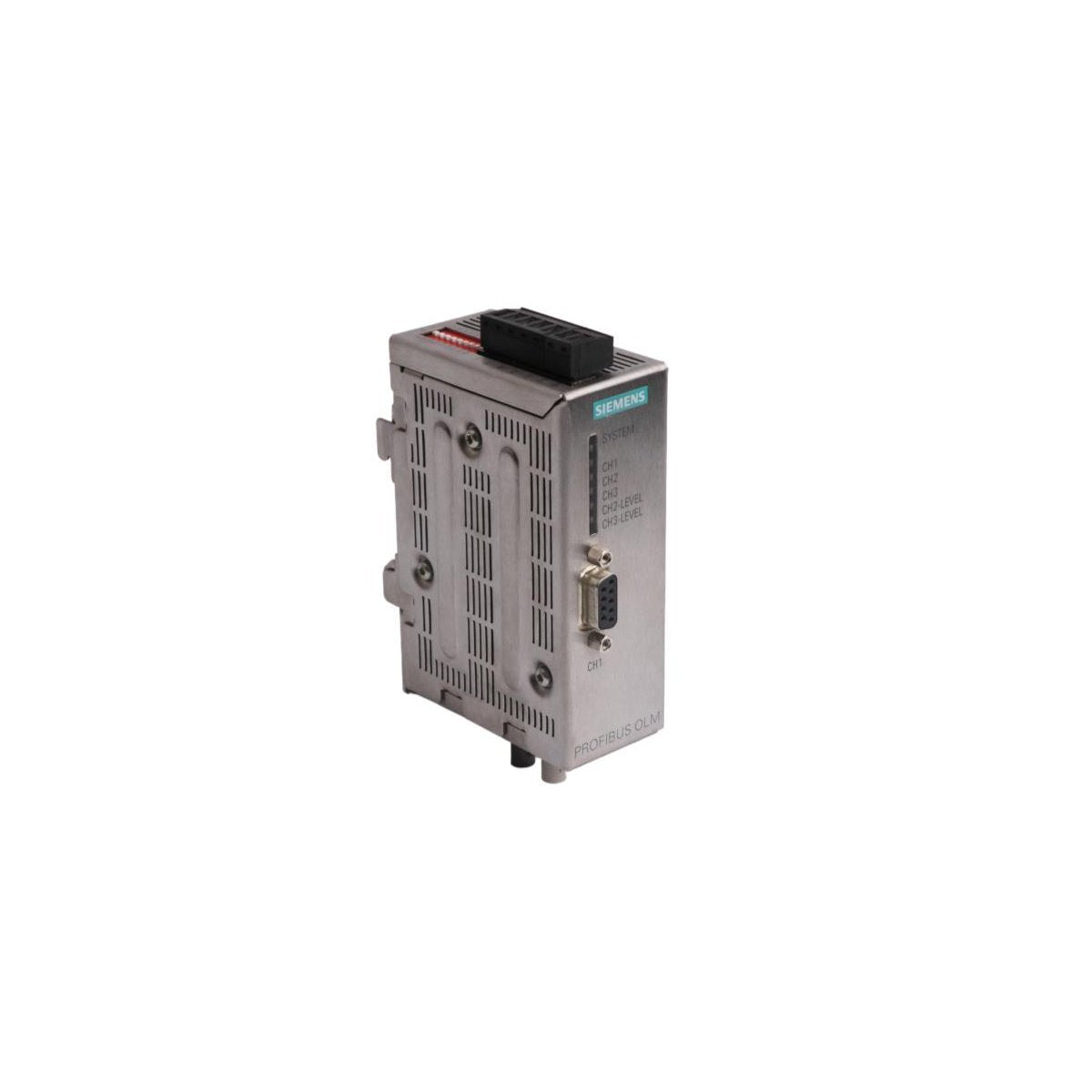

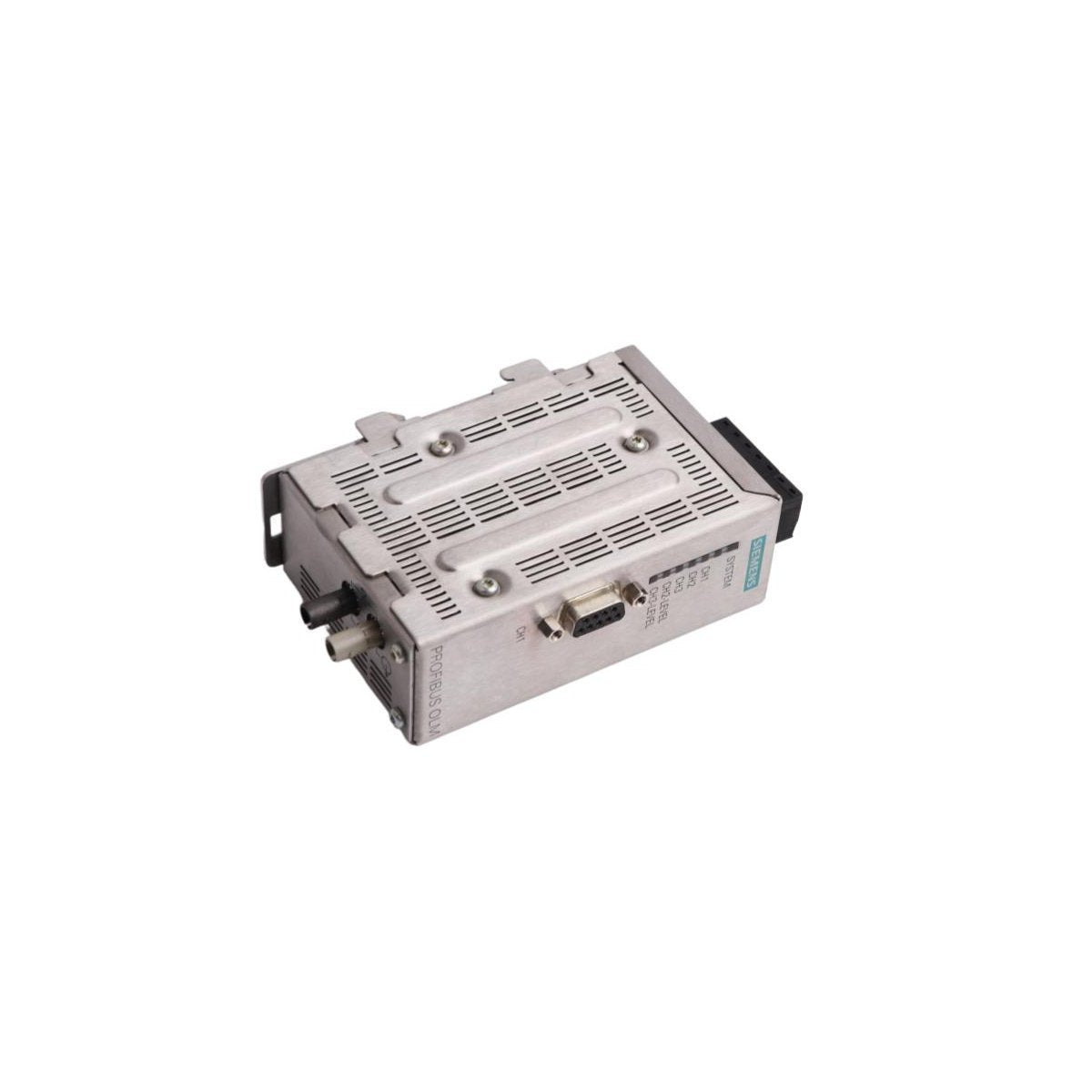

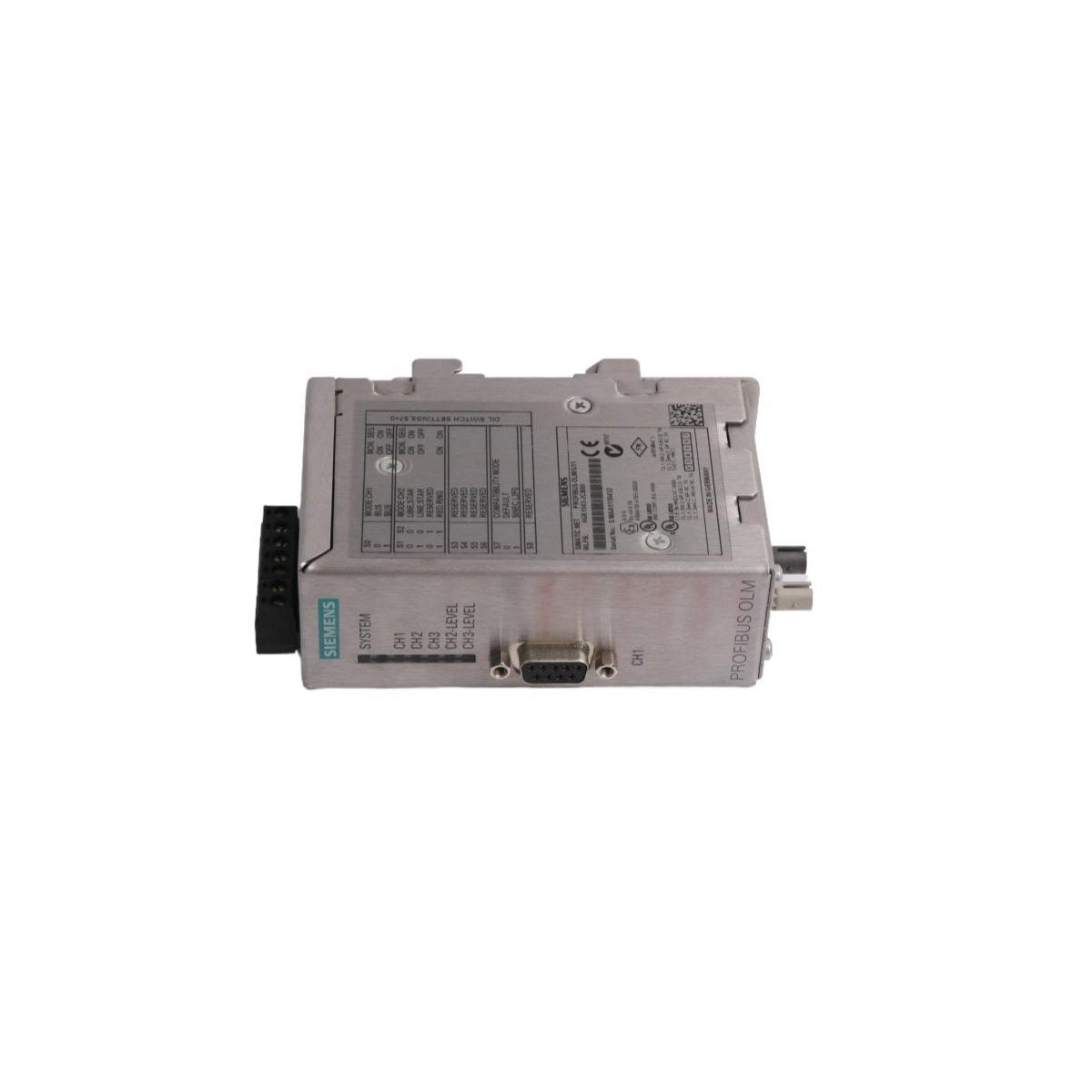

El Siemens 6GK1503-2CB00 es un módulo de enlace óptico (versión 4.0) PROFIBUS OLM/G11 de alto rendimiento, diseñado para facilitar la conversión fluida entre interfaces eléctricas RS485 y medios de fibra óptica de vidrio. Este convertidor de grado industrial está diseñado para extender segmentos de red PROFIBUS a grandes distancias, al tiempo que proporciona un aislamiento galvánico total. Al utilizar transmisión óptica, el 6GK1503-2CB00 elimina eficazmente los riesgos asociados con los bucles de tierra y la interferencia electromagnética (EMI), garantizando la integridad de los datos de alta velocidad en entornos de automatización complejos. El módulo sirve como un puente crítico para expandir los sistemas SIMATIC S7 y otros sistemas compatibles con PROFIBUS más allá de las limitaciones del cableado de cobre.

Parámetros de hardware y datos metrológicos

• Interfaz óptica: 1 puerto de fibra óptica de vidrio con 2 tomas BFOC

• Interfaz eléctrica: 1 conector Sub-D RS485 (9 pines)

• Velocidades de transmisión admitidas: Detección automática de 9.6 kbit/s hasta 12 Mbit/s (incluye 45.45 kbit/s para PA)

• Compatibilidad con tipos de fibra: Fibra de vidrio multimodo (62.5/125 µm o 50/125 µm)

• Tensión de alimentación: 24 V CC (rango funcional de 18.8 V a 28.8 V CC)

• Funciones de monitoreo: Contacto de señalización integrado y puerto de prueba analógico dedicado para la medición del nivel óptico

• Mecanismo de protección: Fusible de fuente de alimentación incorporado para la seguridad del circuito

• Peso de la carcasa: 0.95 kg (peso neto del módulo aproximadamente 0.34 kg)

• Dimensiones de la unidad: 2.5 cm x 5.1 cm x 83.8 cm

• Origen de fabricación: Alemania

• Código de exportación SA: 8537101190

La construcción robusta del módulo está optimizada para el montaje en riel DIN dentro de los armarios de control, proporcionando un enlace de comunicación fiable en entornos con altas diferencias de potencial.

Utilidad e implementación de redes industriales

El OLM/G11 6GK1503-2CB00 se implementa principalmente en infraestructuras a gran escala y plantas industriales pesadas donde la comunicación a larga distancia es obligatoria. En las instalaciones de tratamiento de agua y aguas residuales, se utiliza para vincular estaciones de bombeo remotas a un PLC central, evitando el ruido eléctrico generado por bombas de alta potencia y variadores de frecuencia. Es igualmente esencial en los sectores de minería y metalurgia, donde las fibras ópticas proporcionan protección contra rayos y transmisión de datos sin interferencias entre edificios dispares. Debido a que el módulo admite la velocidad PROFIBUS PA de 45.45 kbit/s, es un elemento básico en la industria del petróleo y el gas para conectar segmentos de áreas peligrosas a controladores de zona segura. Además, el puerto de prueba integrado permite a los técnicos de mantenimiento realizar análisis proactivos de la intensidad de la señal sin interrumpir la red, lo que lo convierte en una opción ideal para sistemas de alta disponibilidad donde el tiempo de inactividad no es una opción.
