Descripción general del producto

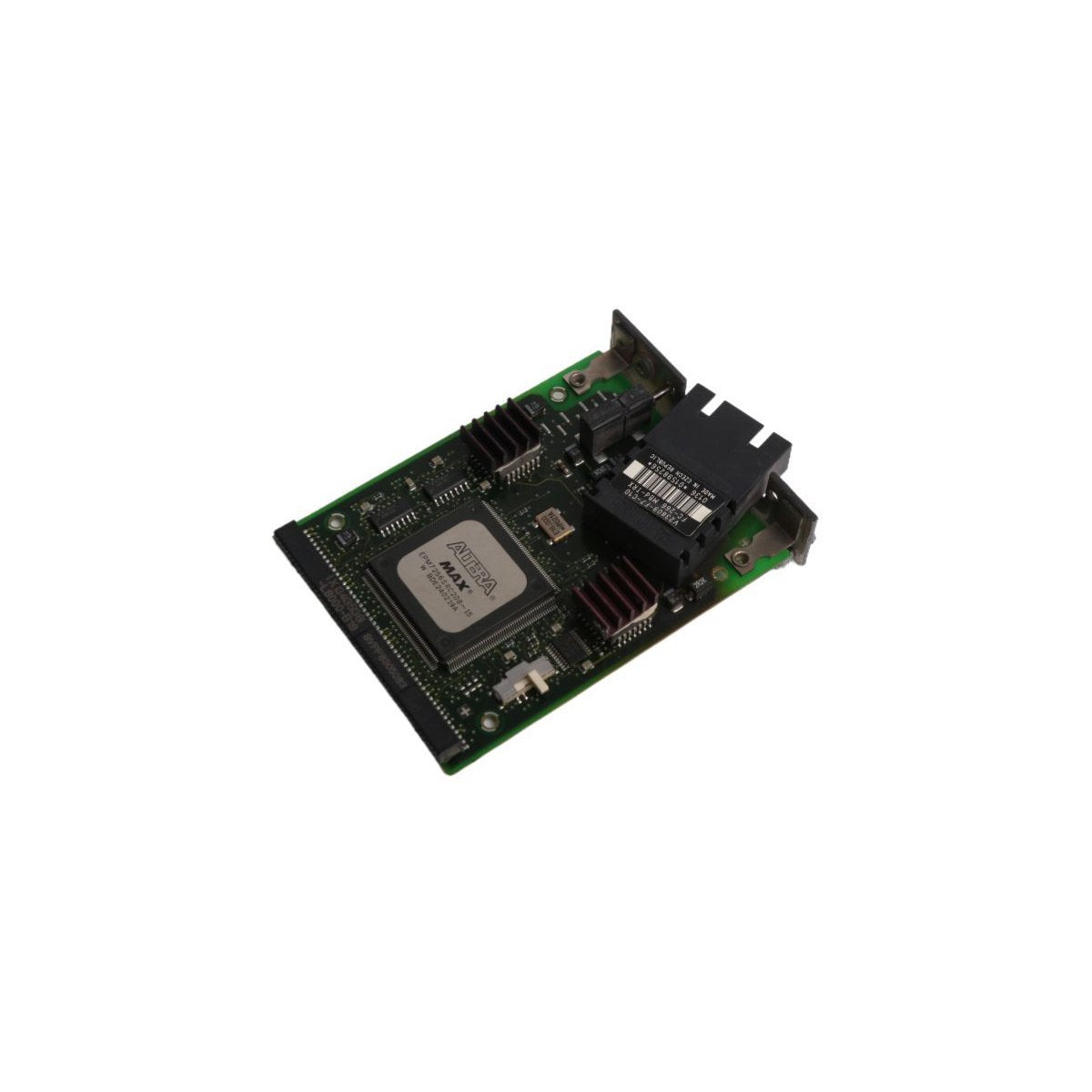

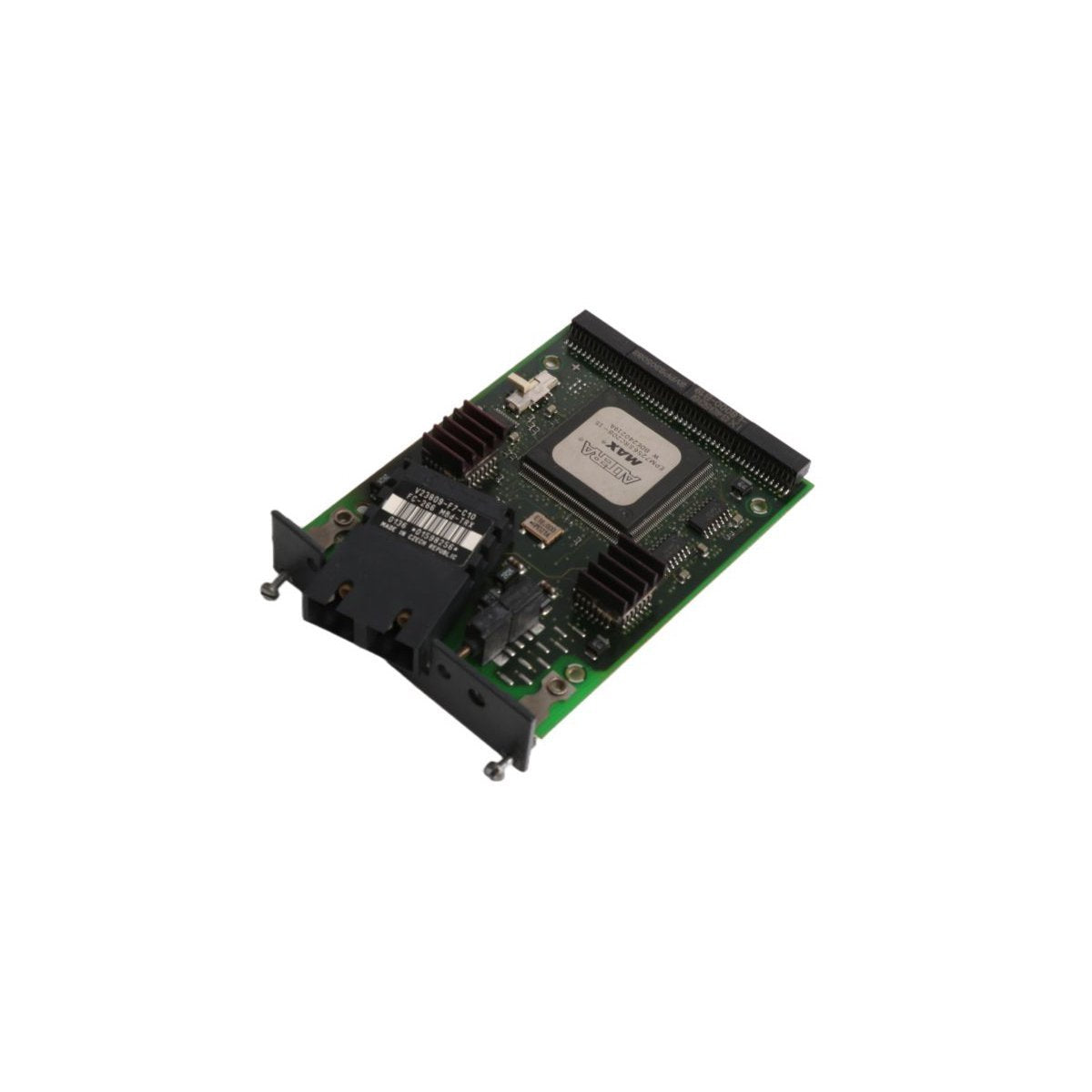

El 6ES7960-1AA00-0XA0 es un submódulo de sincronización de fibra óptica especializado diseñado para la serie de controladores de alta disponibilidad Siemens SIMATIC S7-400H. Este componente vital se inserta directamente en las ranuras de sincronización de pares de CPU redundantes (como la CPU 412-5H, 414-5H, o 417-5H) para establecer un enlace de datos de alta velocidad. Su función principal es facilitar la "sincronización por eventos" de las dos unidades de procesamiento, asegurando que ambos controladores mantengan un estado interno idéntico. En caso de una falla de hardware en la CPU principal, este módulo permite una conmutación sin interrupciones, rápida como un milisegundo, a la unidad de respaldo, evitando interrupciones de proceso y manteniendo la integridad total del sistema.

Parámetros clave de hardware y especificaciones de interfaz

• Designación del módulo: Submódulo de sincronización IF 960-HF

• Arquitectura del sistema: Exclusivo para sistemas tolerantes a fallos SIMATIC S7-400H

• Medio de transmisión: Enlace de fibra óptica (admite cables de conexión de hasta 10 m)

• Rendimiento de datos: Sincronización determinística de alta velocidad de imágenes de proceso y memorias de bits internas

• Soporte de redundancia: Permite la funcionalidad Hot Standby para pares redundantes

• Dimensiones: 25 x 102 x 76 mm (diseño compacto interno enchufable)

• Masa unitaria: 0.05 kg (peso neto del módulo; peso de envío aprox. 0.95 kg)

• Origen: Hecho en Alemania

• Protección: Blindaje EMI integrado para operación en entornos industriales de alto voltaje

Aplicaciones industriales de alta disponibilidad

• Industrias de procesos continuos: Utilizado en plantas químicas y refinerías de petróleo para asegurar que la lógica de control nunca se detenga, previniendo condiciones peligrosas o pérdidas masivas de producción durante el mantenimiento de la CPU.

• Servicios de energía y electricidad: Implementado en sistemas de control de centrales eléctricas donde una transición de maestro a esclavo debe ser instantánea para mantener la estabilidad de la red.

• Líneas de montaje automotrices: Garantiza que la compleja coordinación robótica permanezca sincronizada, evitando colisiones mecánicas en caso de una falla del controlador.

• Infraestructura crítica: Esencial para la ventilación de túneles, instalaciones de tratamiento de agua, y sistemas de manejo de equipaje de aeropuertos donde el tiempo de actividad 24/7 es un requisito de seguridad obligatorio.

• Marina y Offshore: Integrado en la automatización a bordo de barcos donde el entorno hostil requiere hardware redundante y una rápida recuperación de errores.
