Descripción general del producto

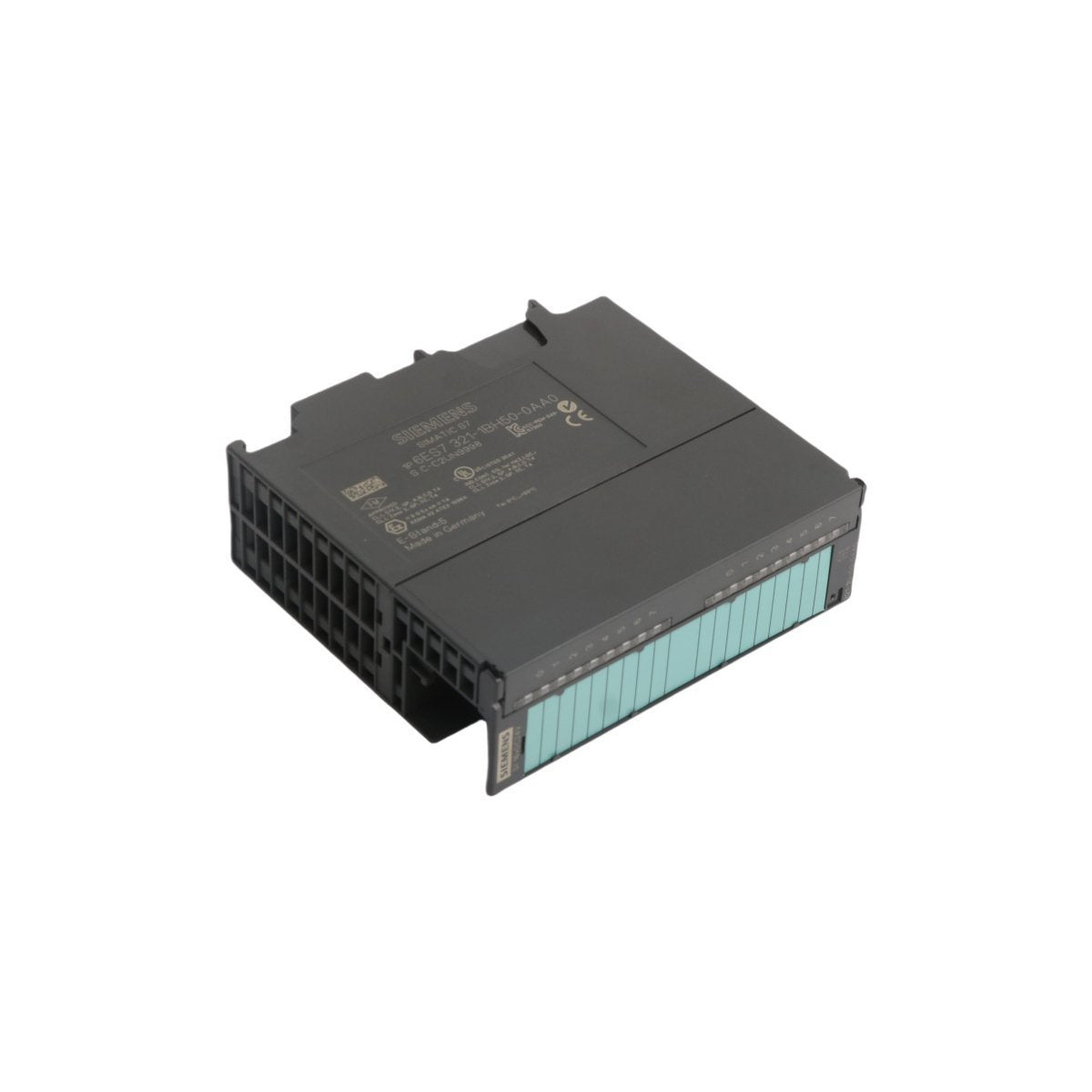

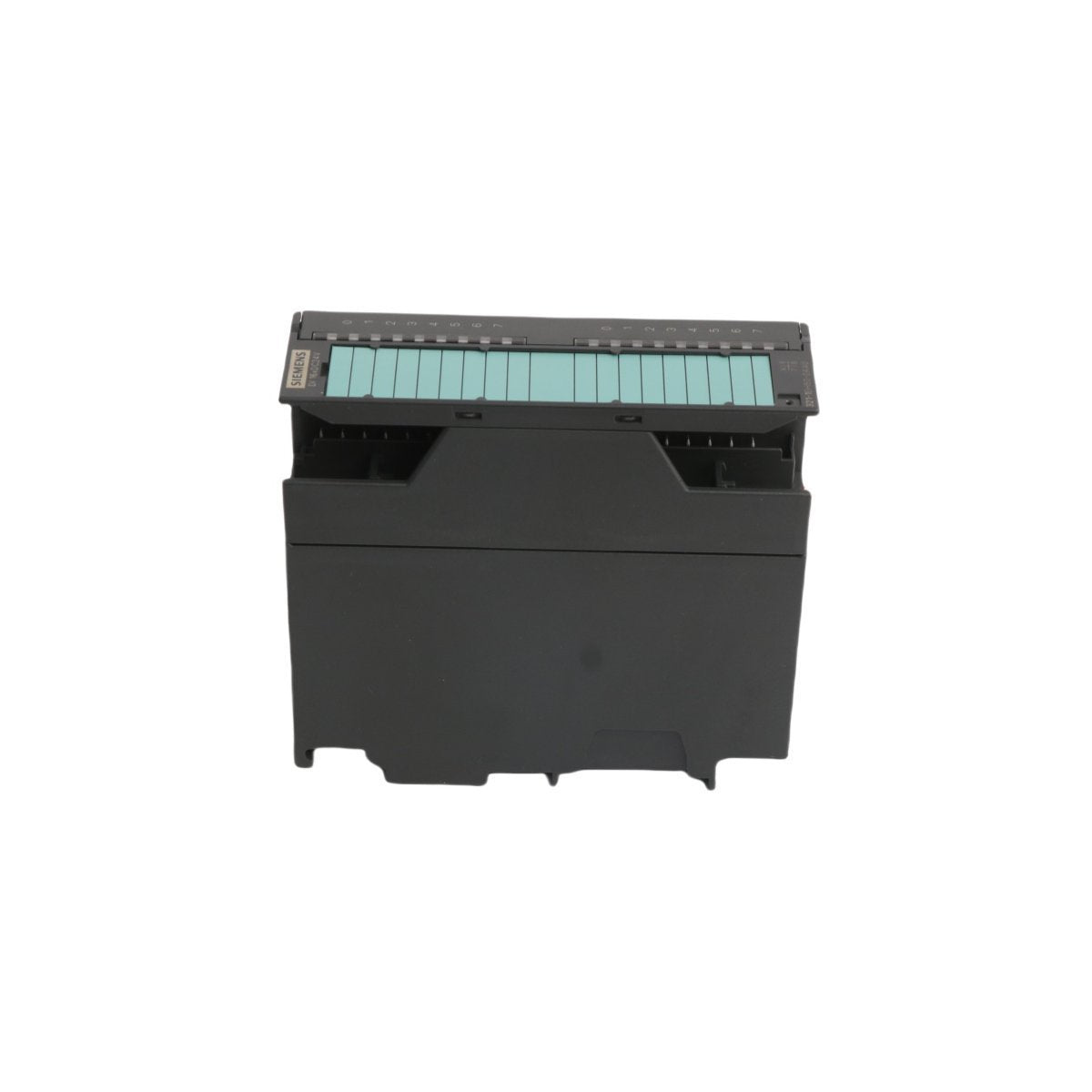

El Siemens 6ES7321-1BH50-0AA0 es un módulo de adquisición de señales digitales de alta densidad específicamente diseñado para la serie PLC SIMATIC S7-300. Funcionando como un Módulo de Señal (SM 321), esta unidad proporciona 16 canales de entrada digital aislados, diseñados para interactuar con sensores binarios e interruptores dentro de un marco industrial. Esta variante específica está optimizada para configuraciones de entrada de fuente (PNP), permitiendo una integración lógica de 24V DC. Al proporcionar un puente fiable entre las señales binarias a nivel de campo y la unidad central de procesamiento, asegura actualizaciones de datos deterministas y una sólida inmunidad al ruido, esencial para mantener la integridad operativa de arquitecturas de automatización complejas.

Atributos funcionales y especificaciones del módulo

Diseñado para entornos industriales de alta disponibilidad, este módulo prioriza la eficiencia térmica y el aislamiento eléctrico para prevenir perturbaciones en el backplane.

• Capacidad de entrada: 16 entradas digitales a través de una interfaz de conector frontal de 20 polos.

• Tipo de lógica: Entrada de fuente (lectura M), adecuada para requisitos de cableado específicos en racks S7-300.

• Tensión de funcionamiento: 24V DC nominal (rango funcional entre 20,4V y 28,8V DC).

• Indicación de estado de señal: Indicadores LED verdes para cada canal para facilitar el diagnóstico local del hardware.

• Seguridad eléctrica: Aislamiento galvánico entre canales y el bus del backplane (probado a 500V DC).

• Gestión de energía: Diseño de alta eficiencia con una pérdida de energía típica de solo 3,5 vatios.

• Masa física: 0,3 kg

• Dimensiones del módulo: 12,7 cm x 2,5 cm x 12,7 cm

• Origen de producción: Alemania

• Ciclo de vida del hardware: Activo / Actual

Escenarios de implementación profesional

El 6ES7321-1BH50-0AA0 se integra frecuentemente en sistemas donde el monitoreo de estado de alta velocidad y el disparo de eventos discretos son obligatorios.

• Lógica de transportadores y clasificación: Monitoreo de interruptores de proximidad, sensores fotoeléctricos e interruptores de límite para rastrear el movimiento de palets y verificar la posición en centros logísticos.

• Monitoreo de enclavamientos de seguridad: Adquisición de señales de circuitos de parada de emergencia e interruptores de puerta para garantizar estados seguros de la máquina antes del inicio del ciclo.

• Sistemas de manipulación de materiales: Interfaz con pulsadores y selectores en consolas de operador para transmitir comandos de control manuales al PLC.

• Líneas de montaje automatizadas: Detección de presencia de piezas y posiciones finales de cilindros neumáticos para sincronizar movimientos multieje de alta velocidad.

• Control de infraestructura: Supervisión de estados discretos de bombas, válvulas e interruptores automáticos en instalaciones de tratamiento de agua o distribución de energía.
