Descripción general del producto

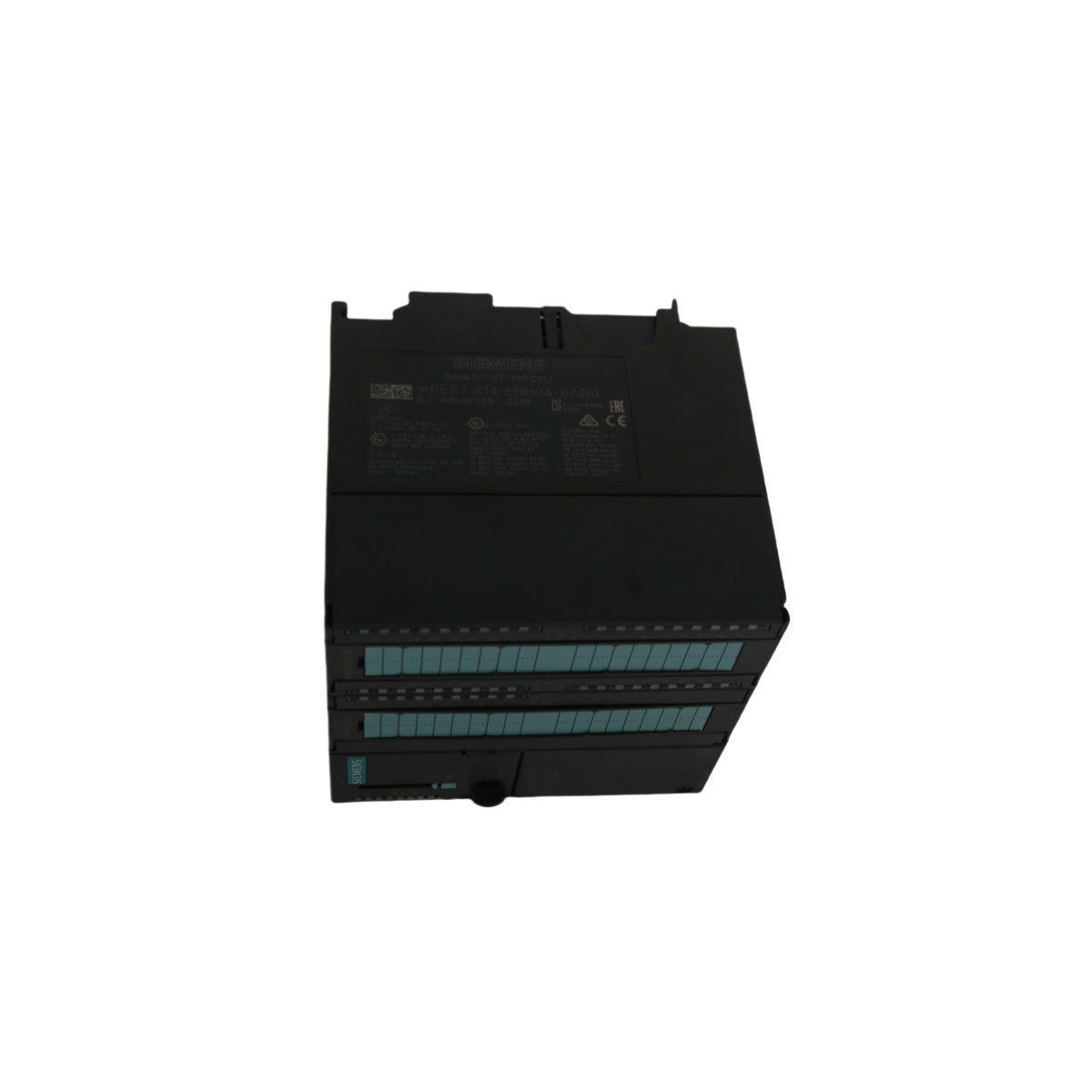

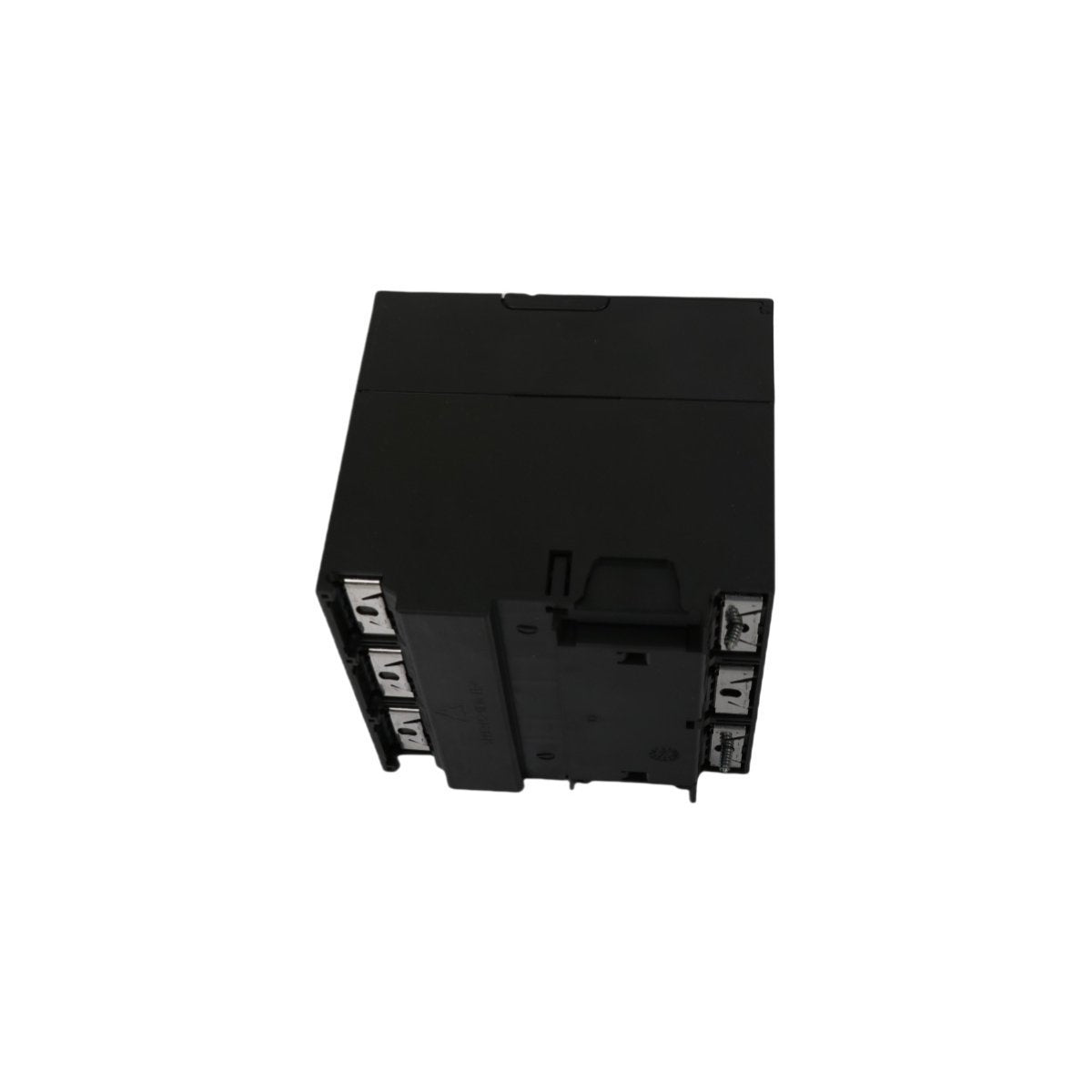

El Siemens 6ES7314-6BH04-0AB0 es una unidad de procesamiento compacta multifuncional de la establecida serie SIMATIC S7-300. Diseñado específicamente como una CPU 314C-2 PtP, este módulo integra un procesador central con amplias capacidades de E/S integradas y funciones tecnológicas especializadas en una sola carcasa, que ocupa poco espacio. Con 192 KB de memoria de trabajo, proporciona la sobrecarga computacional necesaria para un control de máquina y procesamiento de datos sofisticados. Esta unidad es particularmente eficaz para tareas de automatización localizadas que requieren un conteo de alta velocidad integrado, posicionamiento, y comunicación serie punto a punto sin necesidad de módulos de expansión adicionales.

Atributos de hardware especializados

Este controlador compacto se define por su alta densidad de interfaces integradas y velocidades de ejecución robustas, lo que lo convierte en una solución "lista para usar" para diversas lógicas de control.

• E/S digitales integradas: 24 entradas digitales y 16 salidas digitales (24 V CC).

• Interfaz analógica: 4 entradas analógicas, 2 salidas analógicas, más 1 canal RTD Pt100 dedicado para detección de temperatura.

• Funciones tecnológicas: 4 contadores de alta velocidad (60 kHz) y medición de frecuencia/modulación de ancho de pulso integradas.

• Puertos de comunicación: 1 interfaz MPI para integración de red y 1 interfaz serie RS485 (punto a punto).

• Arquitectura de memoria: 192 KB de memoria de trabajo integrada; requiere una tarjeta de memoria SIMATIC Micro (MMC) para su funcionamiento.

• Requisitos de conexión: Requiere dos conectores frontales de 40 polos para el cableado de E/S.

• Masa: 0.4 kg

• Dimensiones de la unidad: 120 mm x 125 mm x 130 mm (factor de forma S7-300 estándar; tenga en cuenta que las dimensiones de la hoja de datos original se corrigieron al estándar de la industria).

• Origen de fabricación: Alemania

Escenarios de implementación industrial

El 6ES7314-6BH04-0AB0 se implementa ampliamente en sectores que requieren una interacción precisa y de alta velocidad entre sensores y actuadores en un formato compacto.

• Conteo de alta velocidad y empaque: Utilizando los contadores de 60 kHz para el conteo preciso de piezas, llenado de botellas y sincronización de etiquetado en líneas de alto rendimiento.

• Comunicación serie punto a punto: Interconectando directamente con equipos heredados especializados, escáneres o impresoras de terceros a través del puerto RS485 PtP integrado.

• Regulación térmica: Gestionar las temperaturas de hornos industriales o extrusión de plástico utilizando la entrada Pt100 integrada y los lazos de control PID.

• Automatización de máquinas herramienta: Coordinar el movimiento y la lógica de máquinas herramienta CNC o máquinas metalúrgicas especializadas de tamaño pequeño a mediano.

• Mantenimiento de sistemas heredados: Sirviendo como un componente de reemplazo crítico para las instalaciones SIMATIC S7-300 existentes que se encuentran actualmente en el ciclo de vida de mantenimiento o eliminación.
